Einfassungen
in langlebiger Erstausrüsterqualität zur sicheren Abdichtung von Rohren und Leitungen aller Art
Funktion
Die Einfassungen dienen zur Führung von Rohren, Kabeln und Leitungen durch die Dachbahn und die Abdichtung dieser Installationen. Die entsprechenden Elemente werden durch die Einfassung hindurchgeführt, bei Folienvarianten wird das Tablett auf die Dachbahn aufgeschweißt, Bei der Variante BIT wird die Bitumen-Manschette fachgerecht in den Lagenverbund der mehrlagigen Bitumen-Abdichtung eingebunden.
Material
Sie erhalten unsere Einfassungen in den Material-Varianten PVC, FPO/PP und BIT für den Anschluss an die passende Materialvariante der Dachbahn.
Die Materialien sind witterungsbeständig modifiziert; UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.

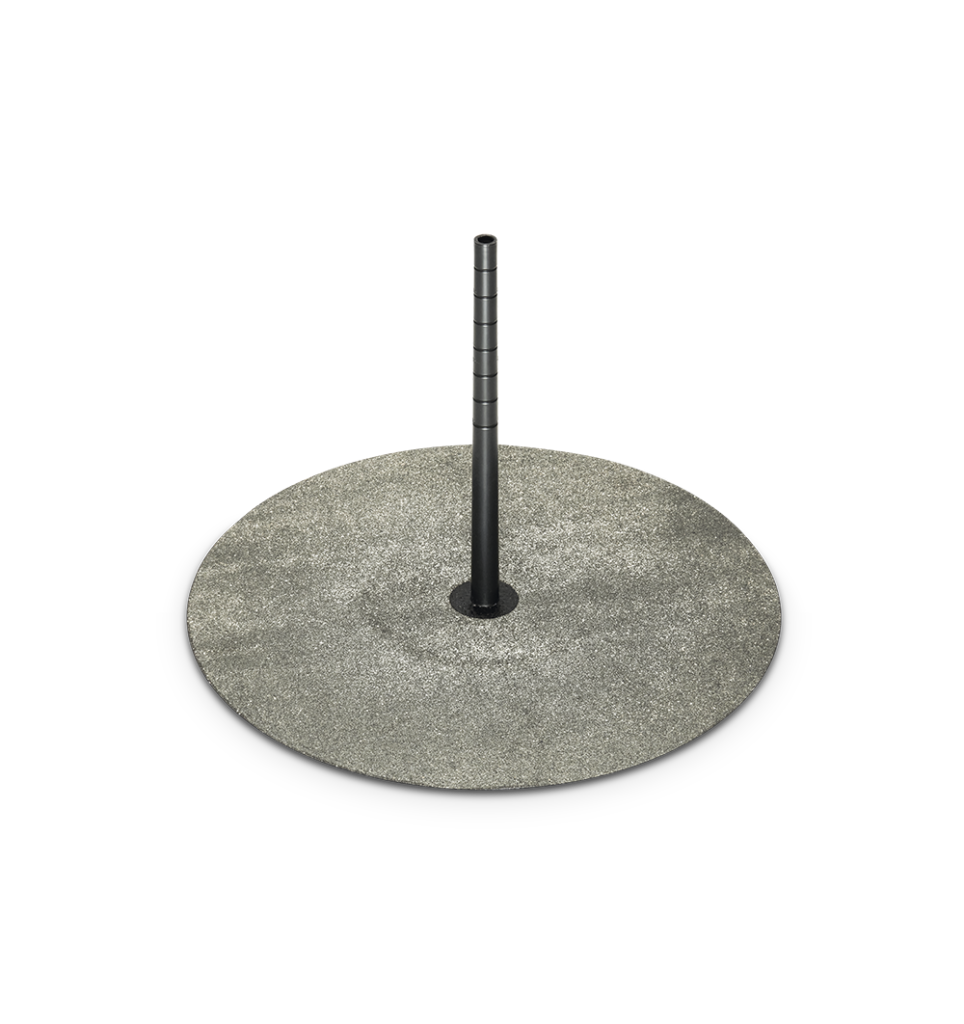

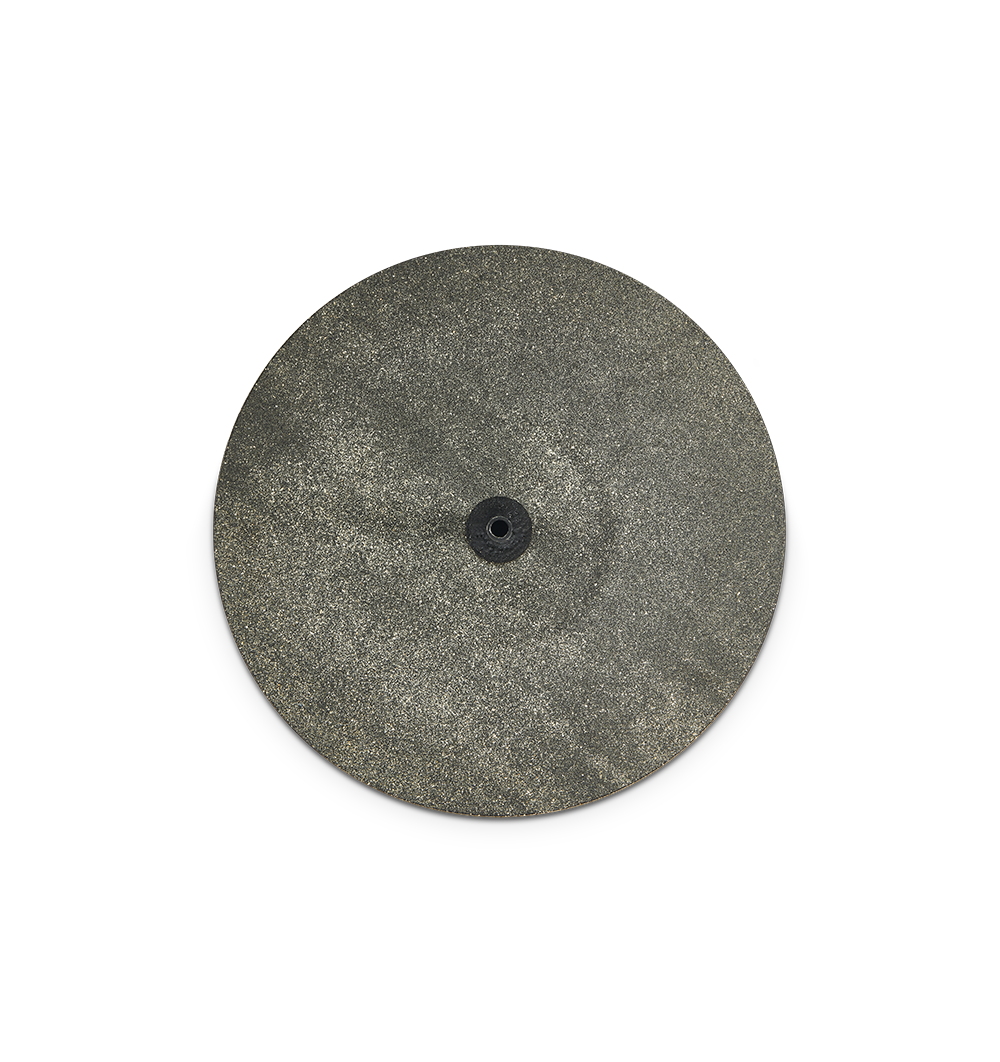

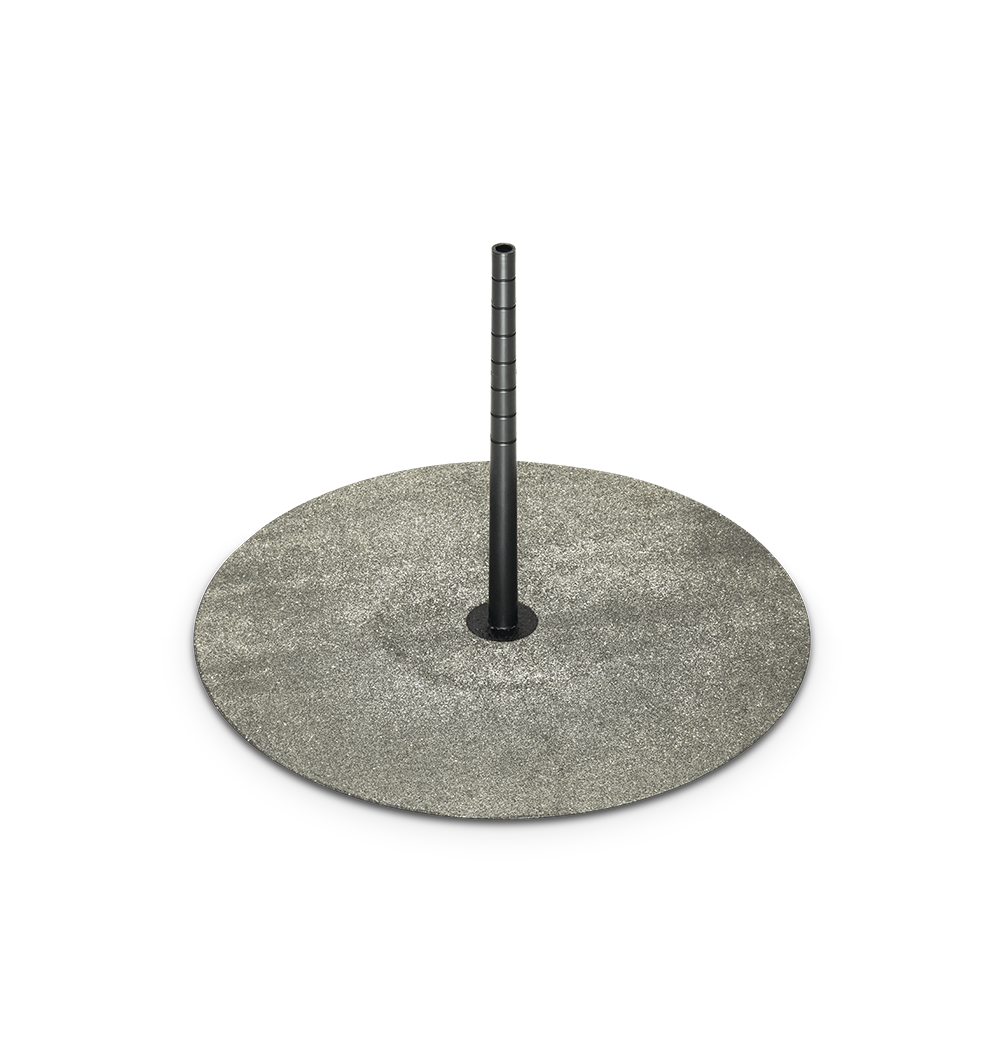

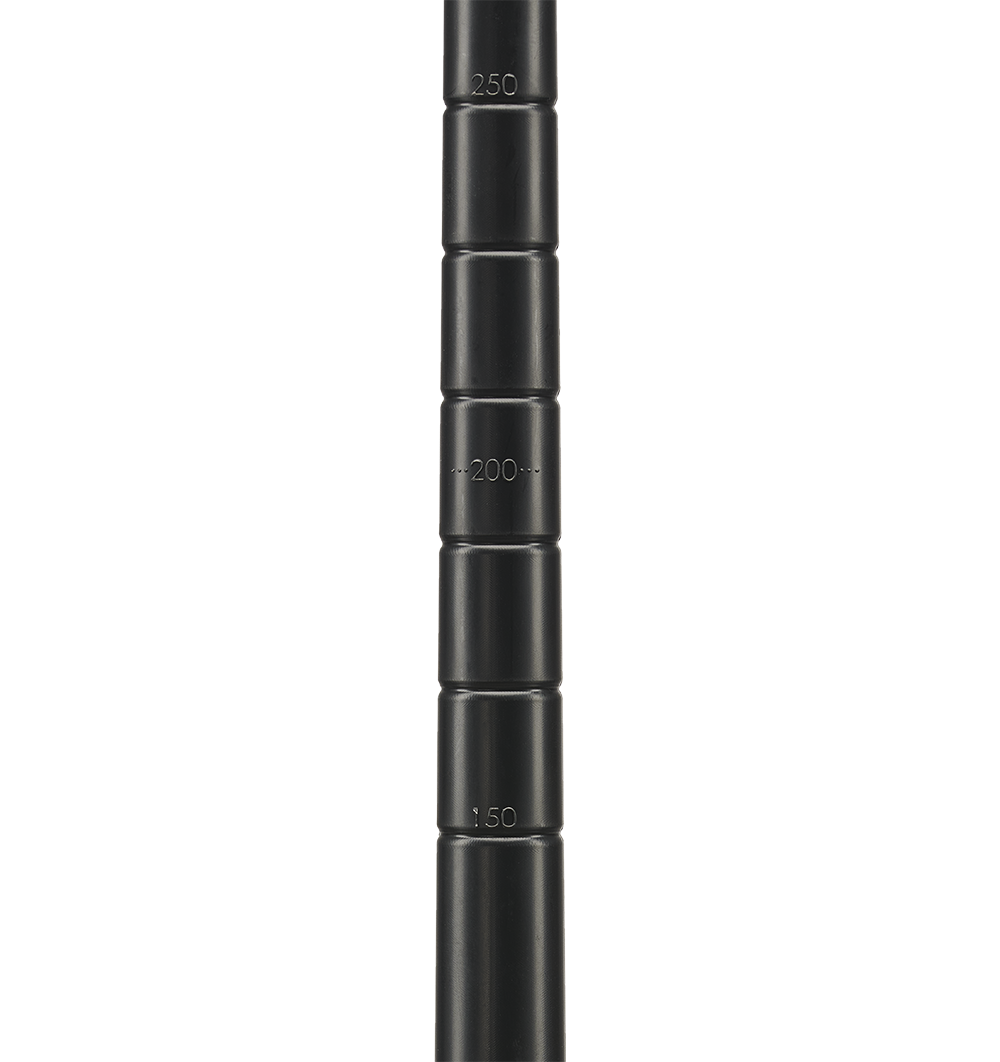

Varianten BIT
| Material | Höhe mm | Innen-D | VE |
|---|---|---|---|
| BIT besandet | 300, mit Schrumpfschlauch | D 10 mm | 10/60 |
| D 20 mm | |||
| D 30 mm | |||
| D 42 mm | |||
| D 50 mm | |||
| 320, mit Schrumpfschlauch | D 68 mm | 5 | |
| D 82 mm | |||
| D 100 mm | |||
| D 115 mm | |||
| D 150 mm |

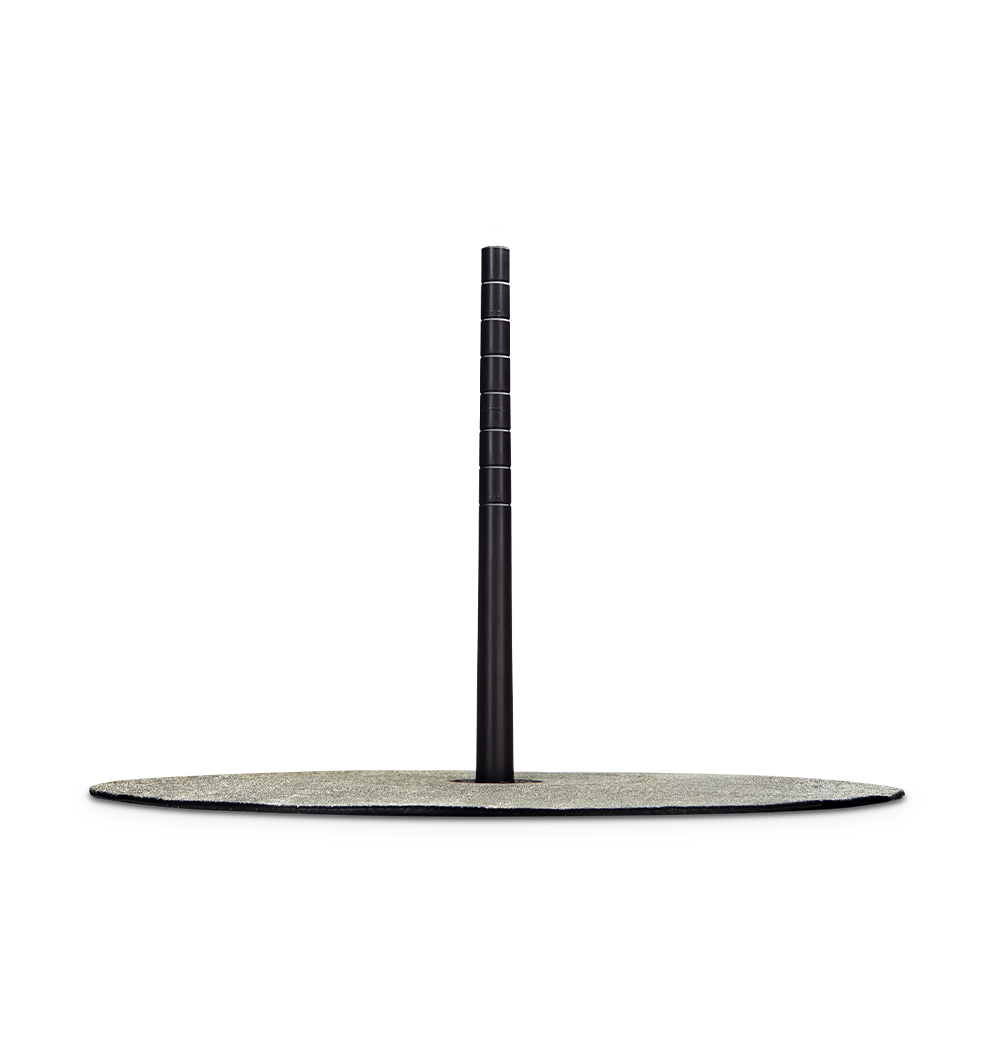

BIT-Teile mit Bitumenanschluss 500 x 500 mm, optional auch als Variante beschiefert lieferbar / Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

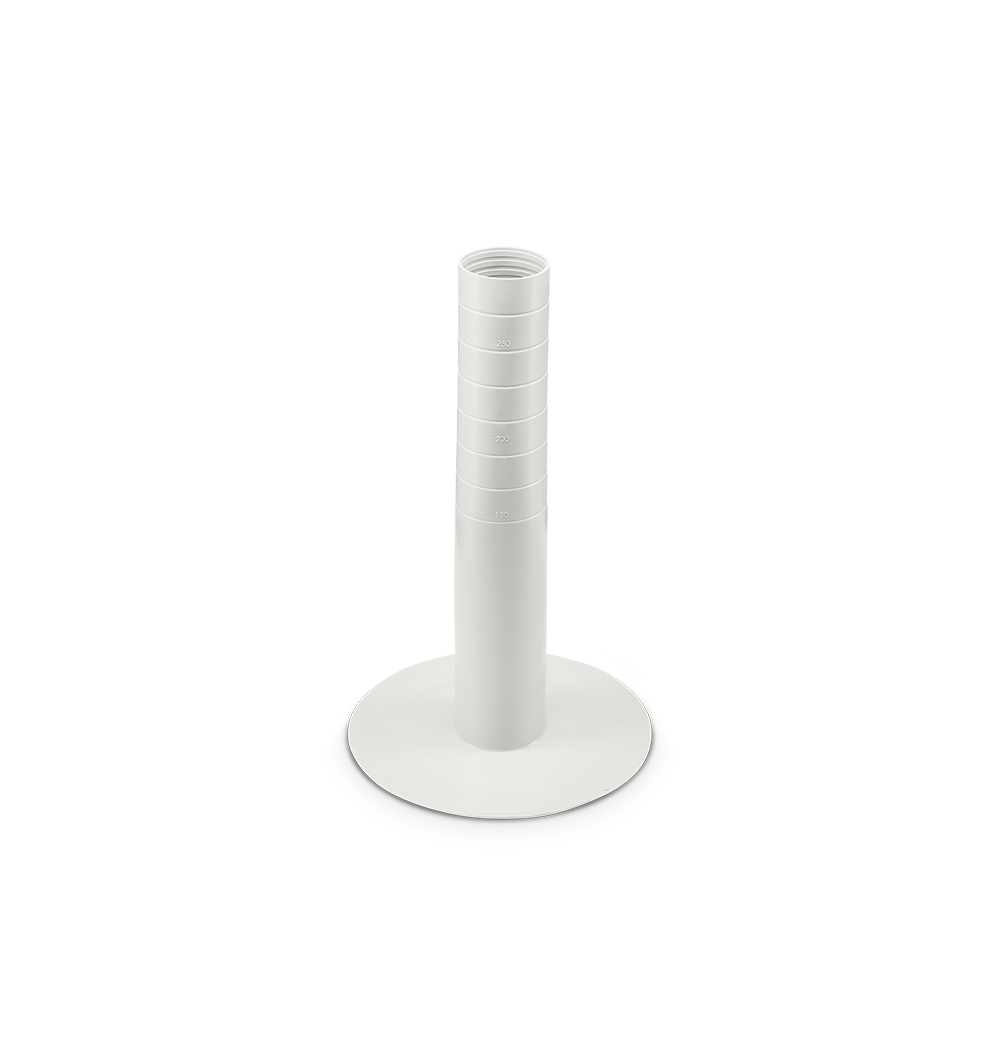

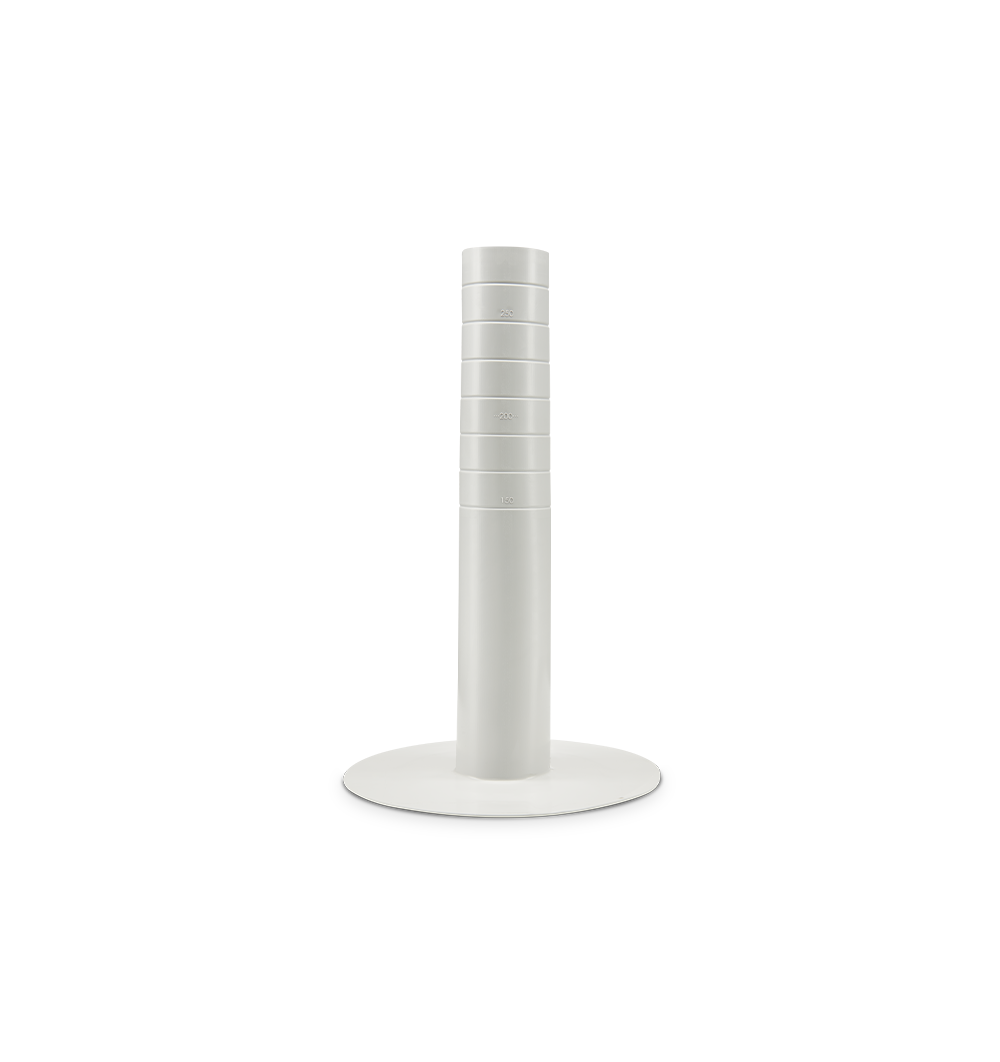

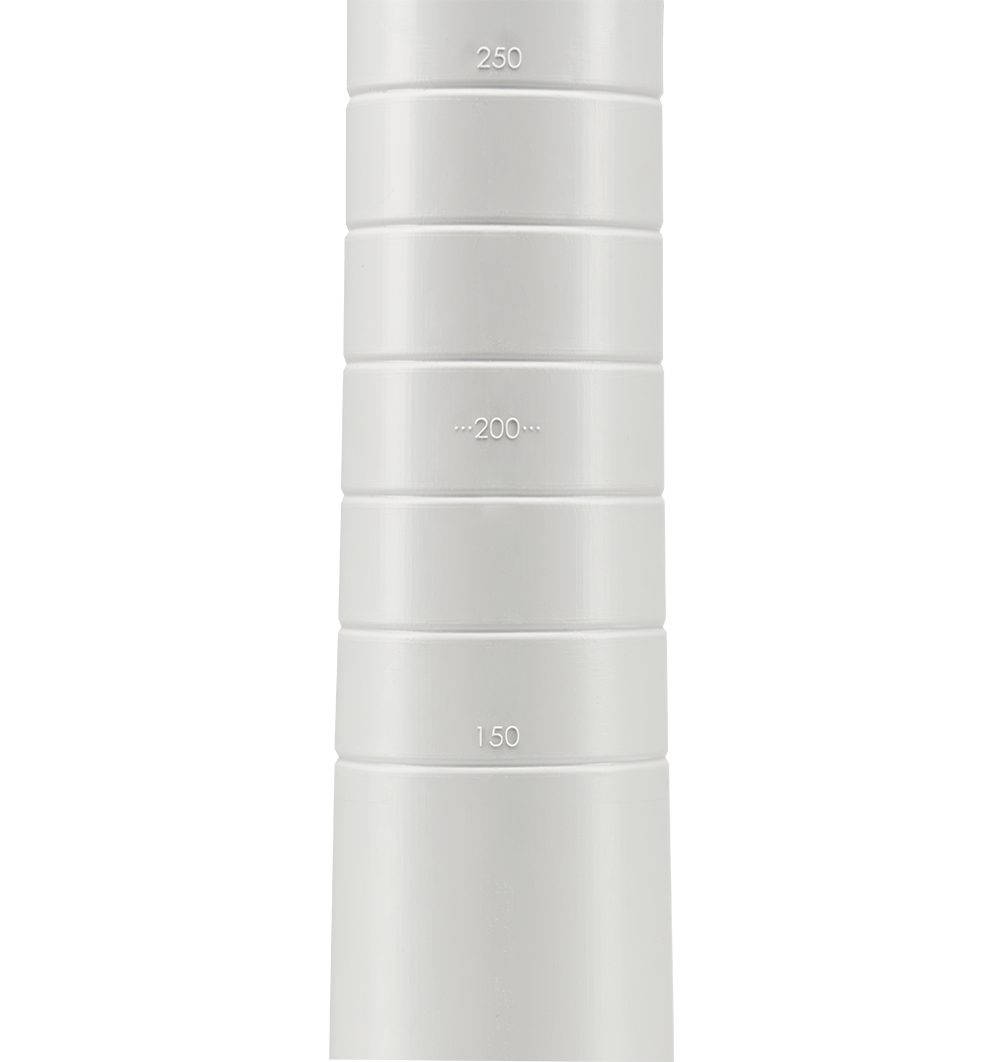

Varianten PVC
| Material | Höhe mm | Innen-D | VE |
|---|---|---|---|
| PVC hellgrau |
300, mit Schrumpfschlauch | D 10 mm | 40 |
| D 20 mm | 35 | ||
| D 30 mm | 30 | ||
| D 42 mm | 25 | ||
| D 50 mm | 20 |
Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten FPO/PP
| Material | Höhe mm | Innen-D | VE |
|---|---|---|---|
| FPO/PP Weiß, Beigegrau, Grau, Anthrazitgrau |
300, mit Schrumpfschlauch | D 10 mm | 40 |
| D 20 mm | 35 | ||
| D 30 mm | 30 | ||
| D 42 mm | 25 | ||
| D 50 mm | 20 |
Auch in PE (Dachbahnen auf Basis PE) lieferbar / Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Beispiele

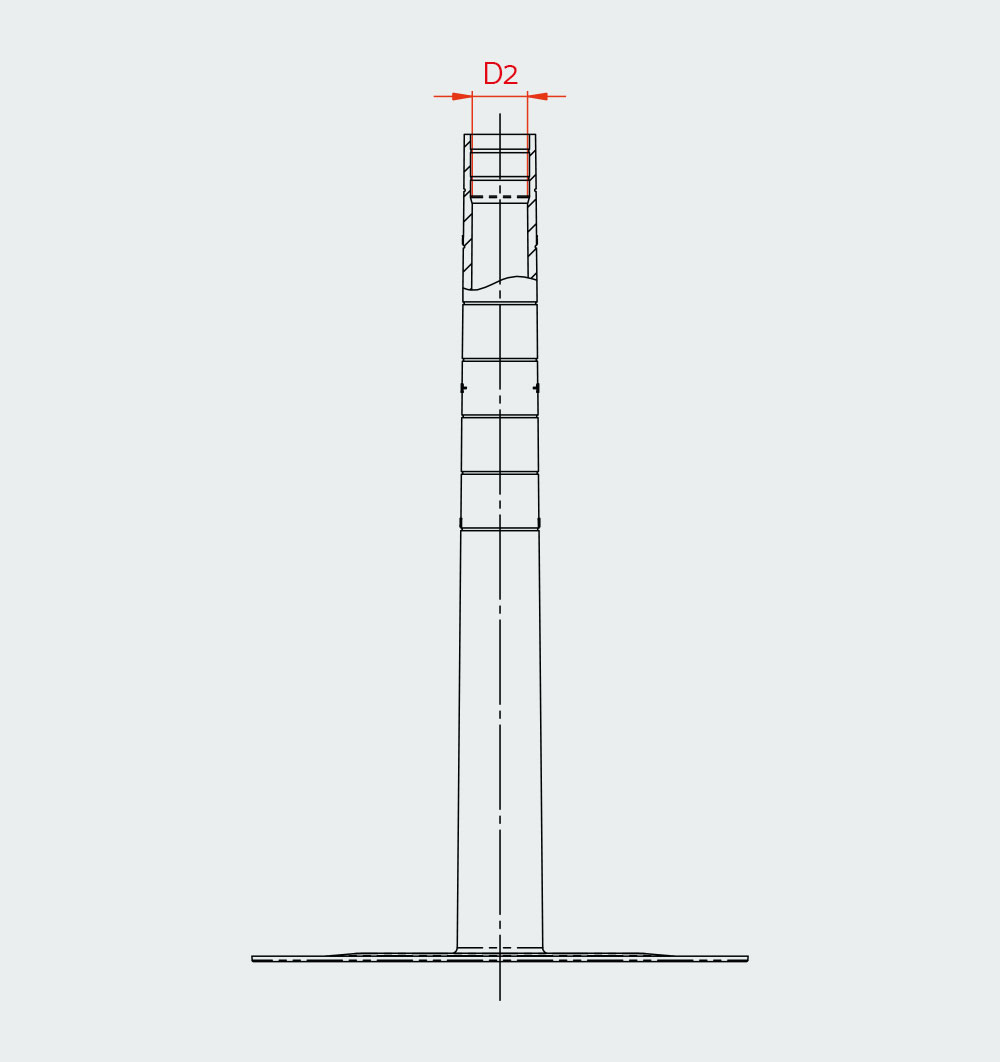

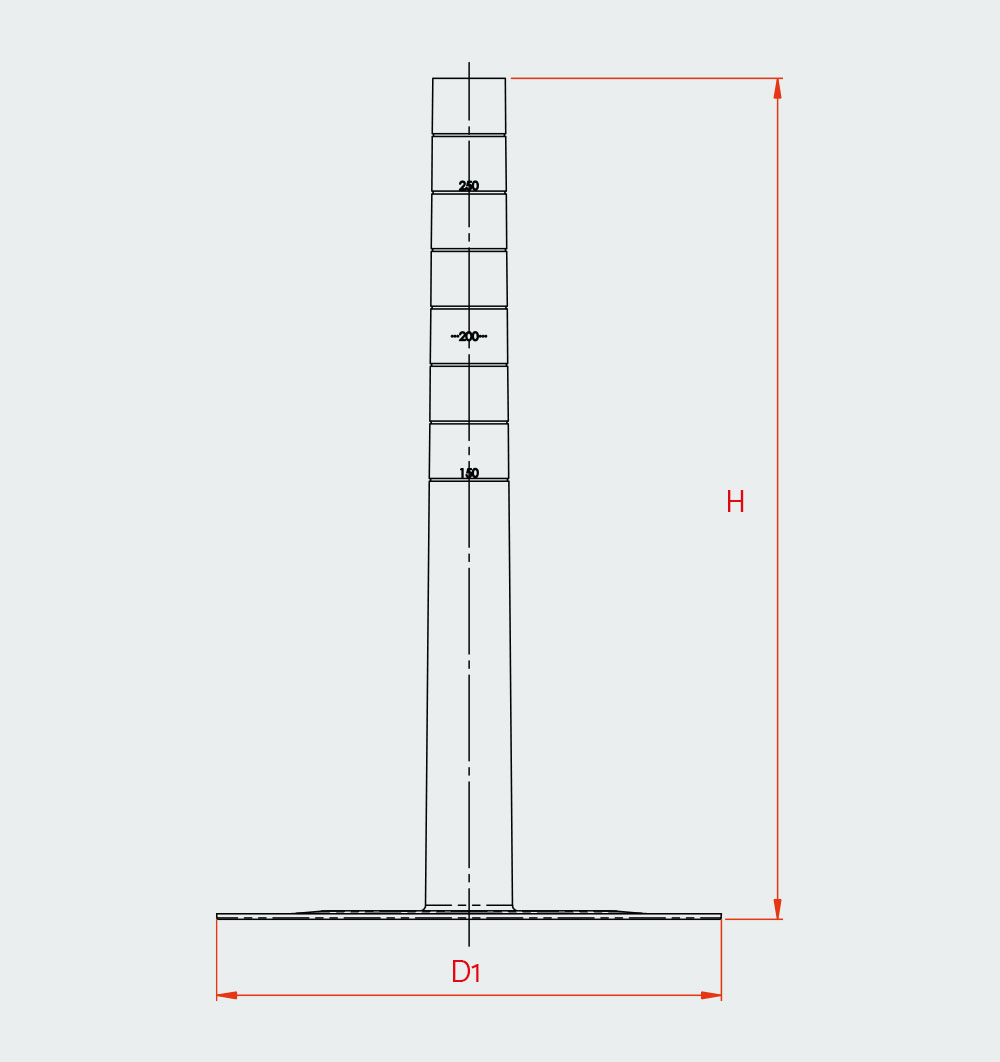

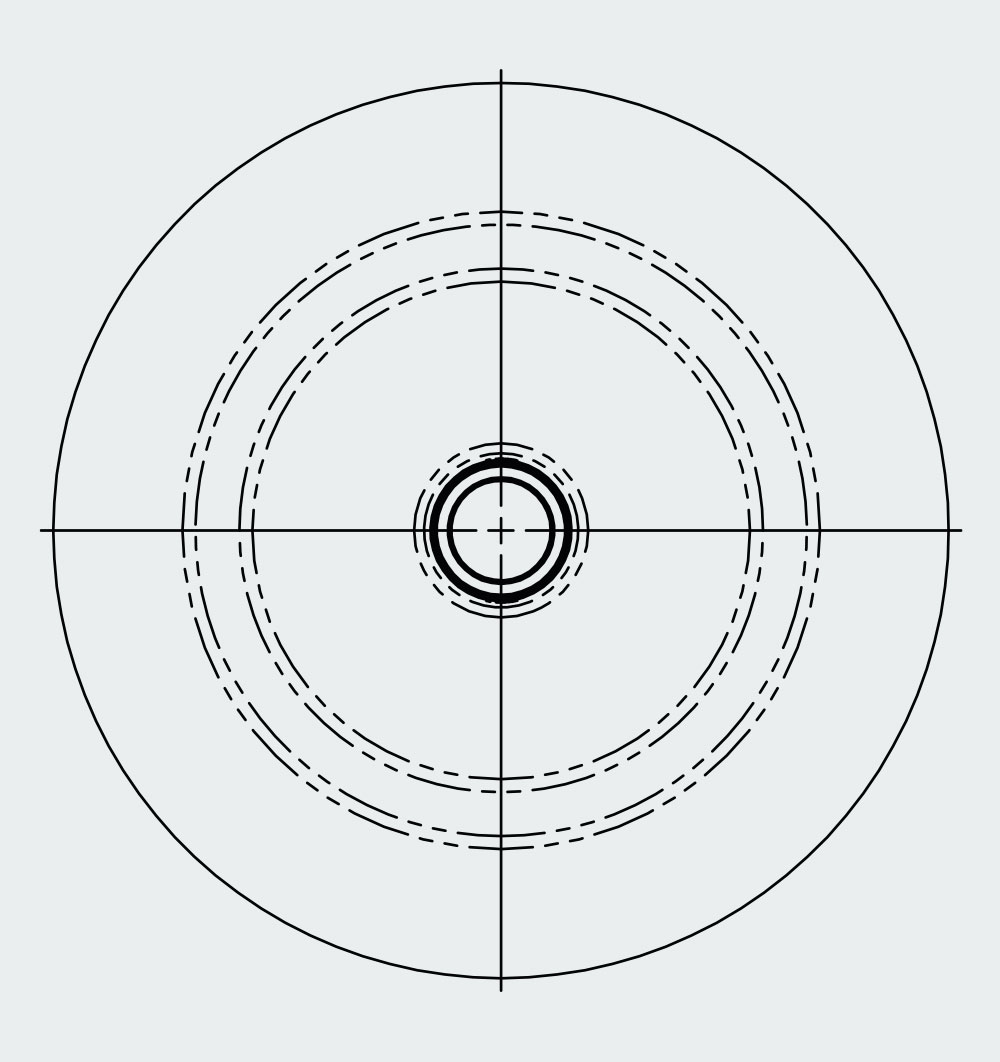

Technische Zeichnungen
| Technische Daten | ||
|---|---|---|
| h | 300 | mm |
| D1 | ø 180 | |
| D2 | ø 20 | |
| Technische Daten D 10 – D 50 | |
|---|---|
| Höhe in mm | 300 |
| Innendurchmesser in mm | 10 20 30 42 50 |
| Materialstärke Formteil in mm | 3 |
| Anschlussmanschette in mm (nur BIT) | D 430 |
| Materialstärke Bitumenanschlussmanschette in mm | 4 |
| Technische Daten D 68 – D 150 | |
|---|---|
| Höhe in mm | 320 |
| Innendurchmesser in mm | 68 82 100 115 150 |
| Materialstärke Formteil in mm | 3,5 |
| Anschlussmanschette in mm (nur BIT) | 500 x 500 |
| Materialstärke Bitumenanschlussmanschette in mm | 4 |
Downloads
Verpackungseinheiten
PVC, FPO/PP:
- D 10 mm in Karton, VE 40 Stück
- D 20 mm in Karton, VE 35 Stück
- D 30 mm in Karton, VE 30 Stück
- D 42 mm in Karton, VE 25 Stück
- D 50 mm in Karton, VE 20 Stück
BIT:
- D 10 mm – D 50 mm in Karton, VE 10/60 Stück
- D 68 mm – D 150 mm in Karton, VE 5 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
