KALA Terrassen-Lager H-MAX MultiLevel

Lager H-MAX MultiLevel

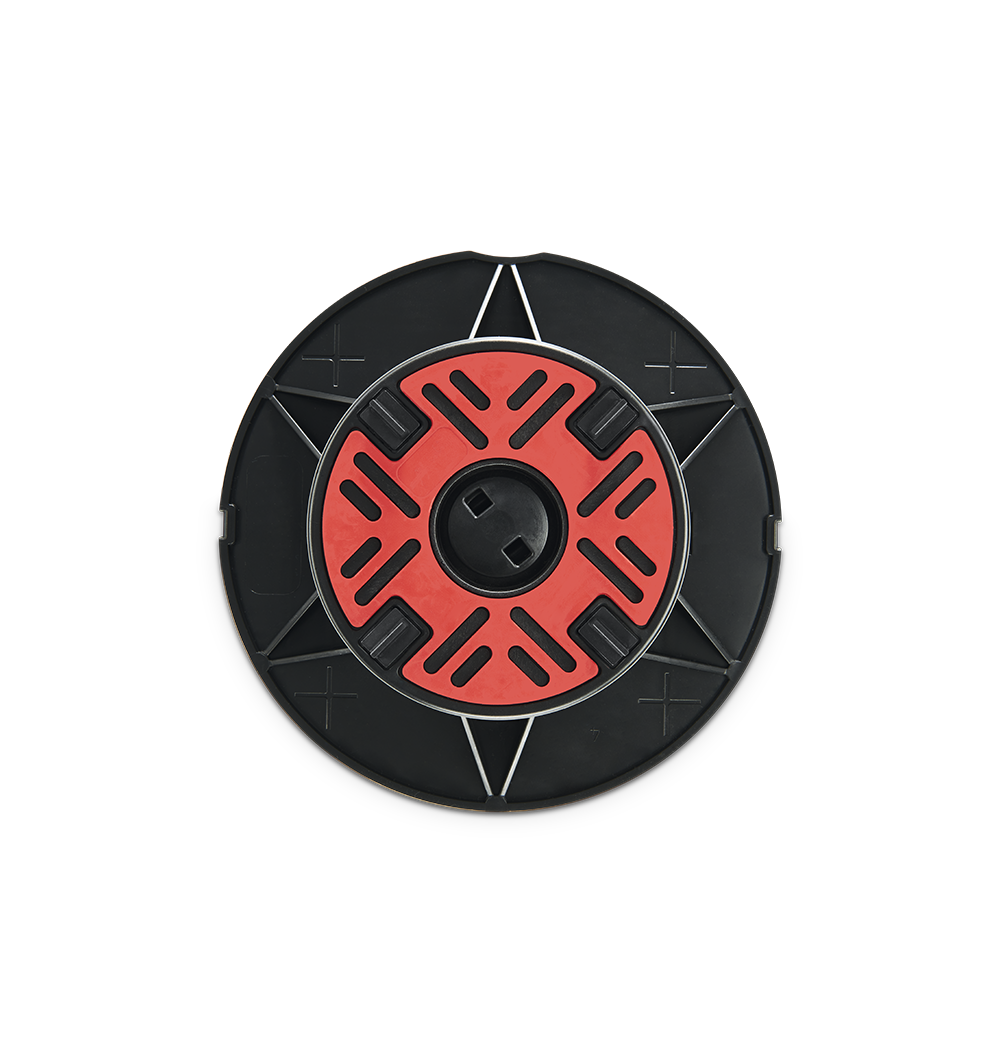

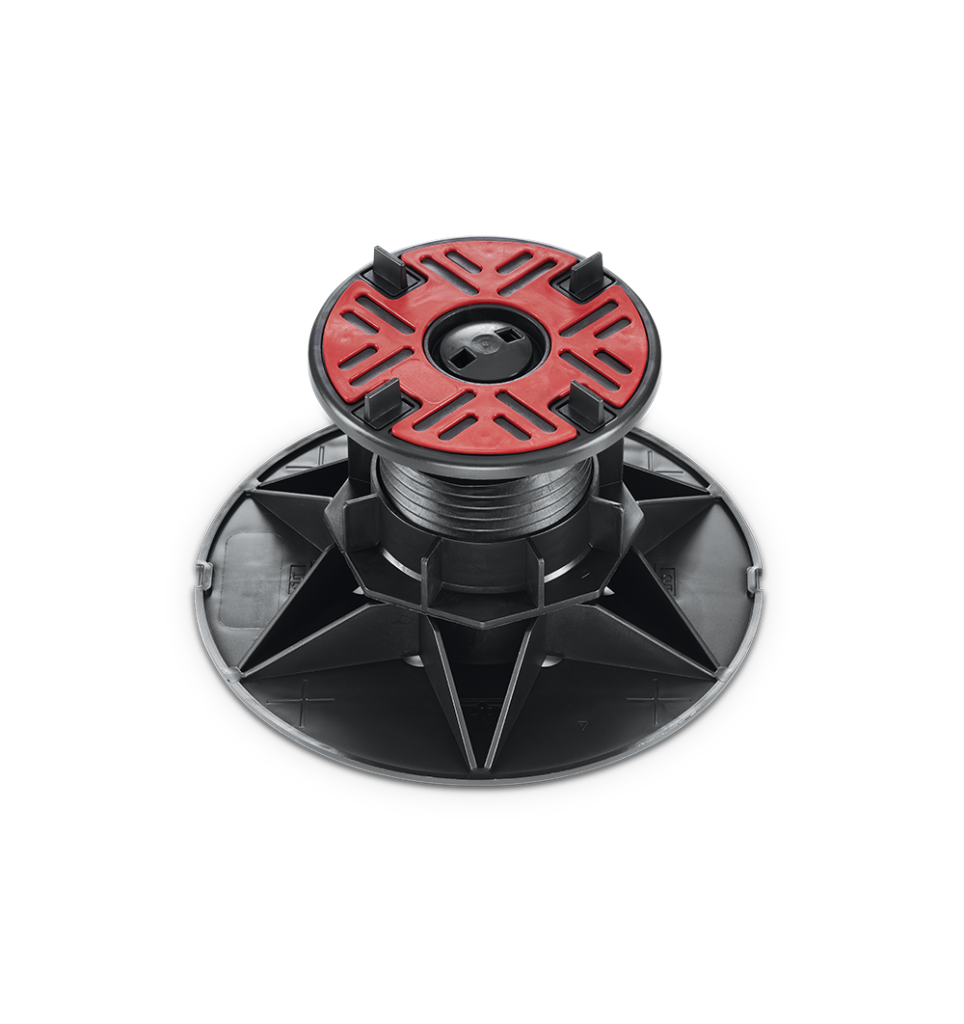

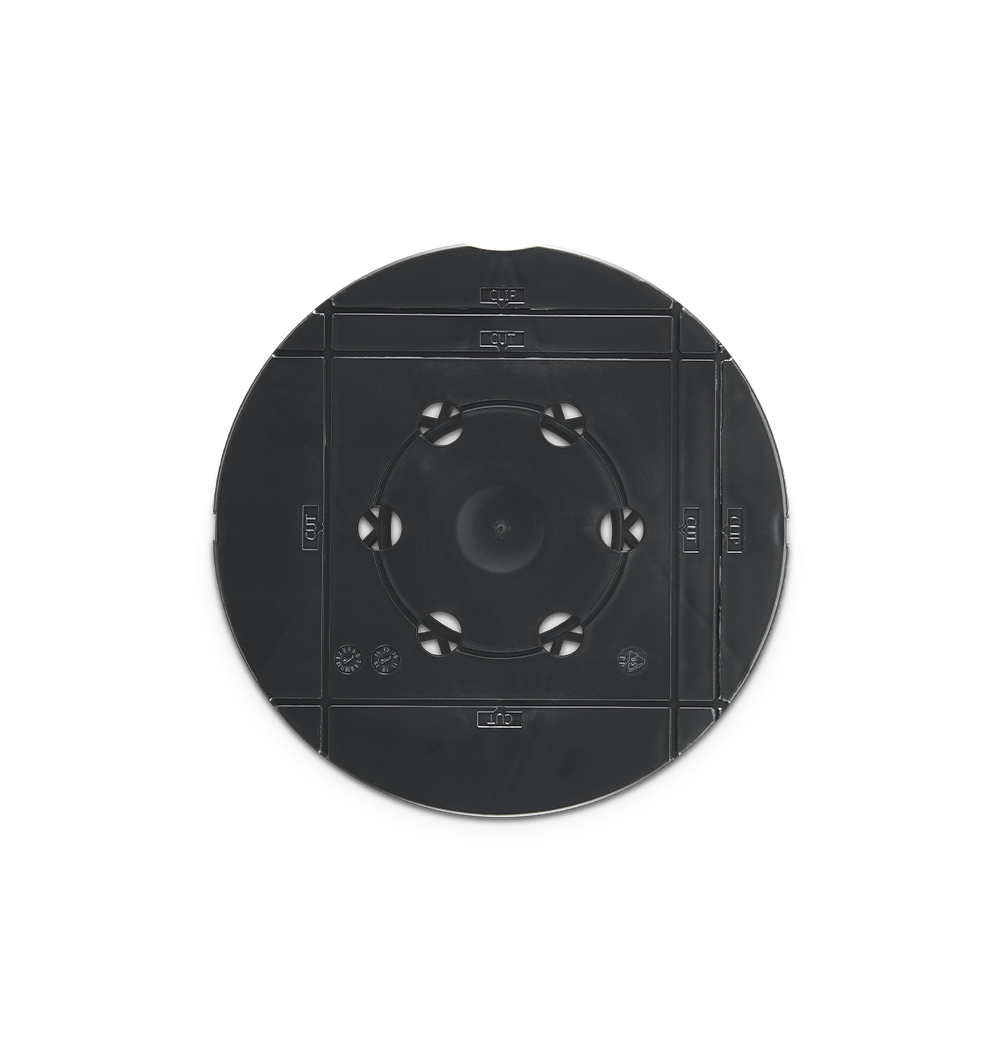

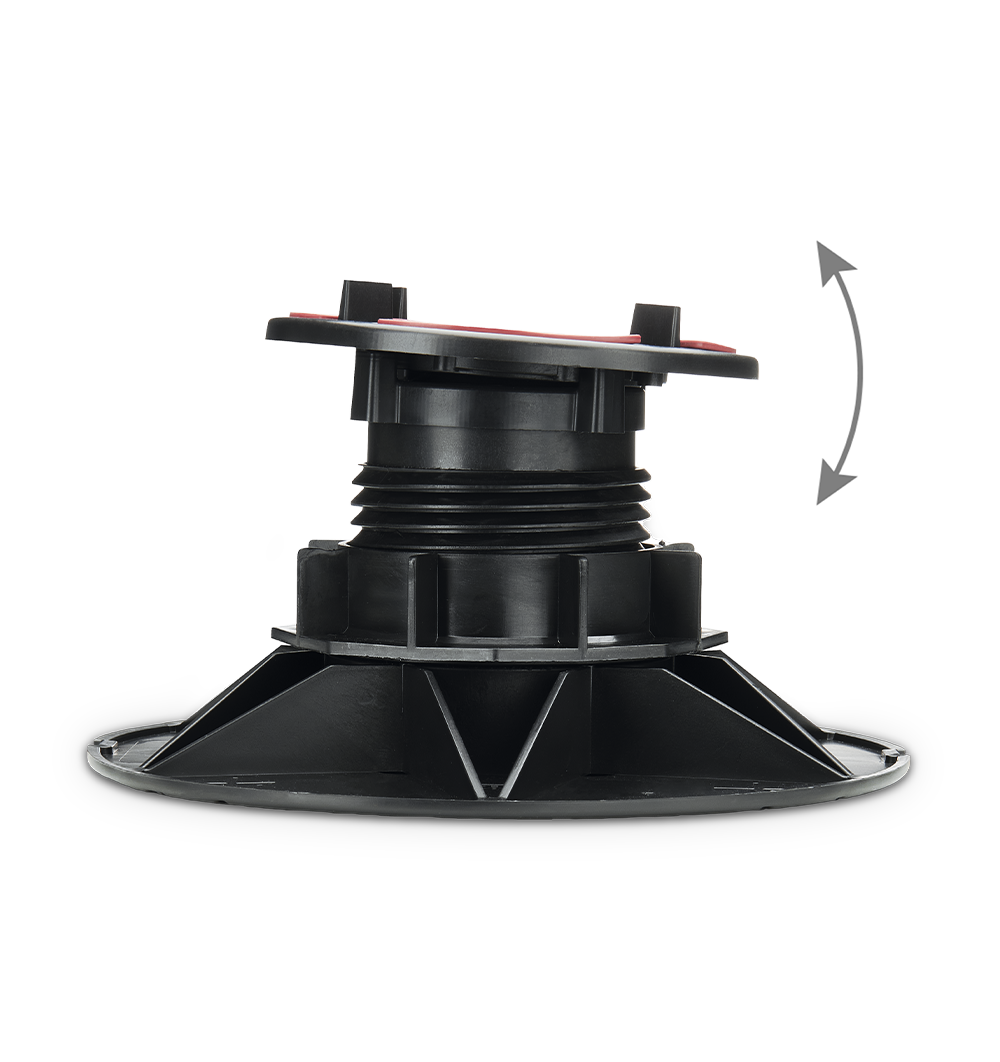

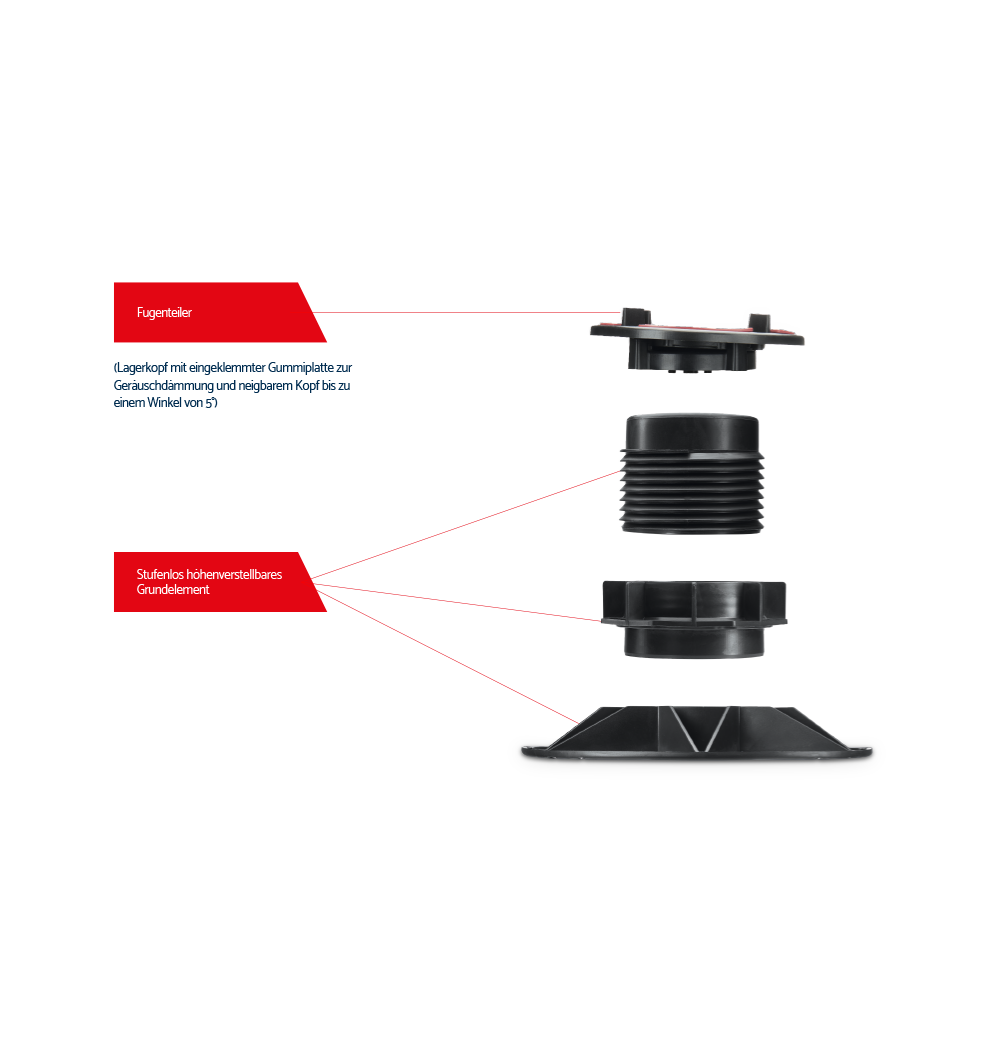

Das H-MAX MultiLevel ist das höhenverstellbare Lager mit zusätzlichem beweglichem Ausgleichskopf. Beläge aller Art – egal ob Holz, Stein oder Keramik – lassen sich damit leicht verlegen. Auch starke Gefälle und Unebenheiten können mit dem bis 5° beweglichen Ausgleichskopf sicher ausgeglichen werden. Zur direkten Verlegung auf der Abdichtung. In öffentlichen Bereichen mit hoher Publikumsfrequenz (z. B. Cafeteria, Besucherterrasse) müssen zusätzliche Schutzmatten unterlegt werden.

Jetzt anfragen

Varianten

Höhe Durchmesser
62 – 82 mm Fugenteiler 3 mm,
Druckscheibe D 200 mm
77 – 112 mm
107 – 142 mm
137 – 227 mm
  • Fugenteilerbreiten 3 mm
  • Fugenteiler abtrennbar
  • Integrierte Kerbe zum Abschneiden des Standfußes im Randbereich
  • Gummilager zur Geräuschdämmung

Beispiele

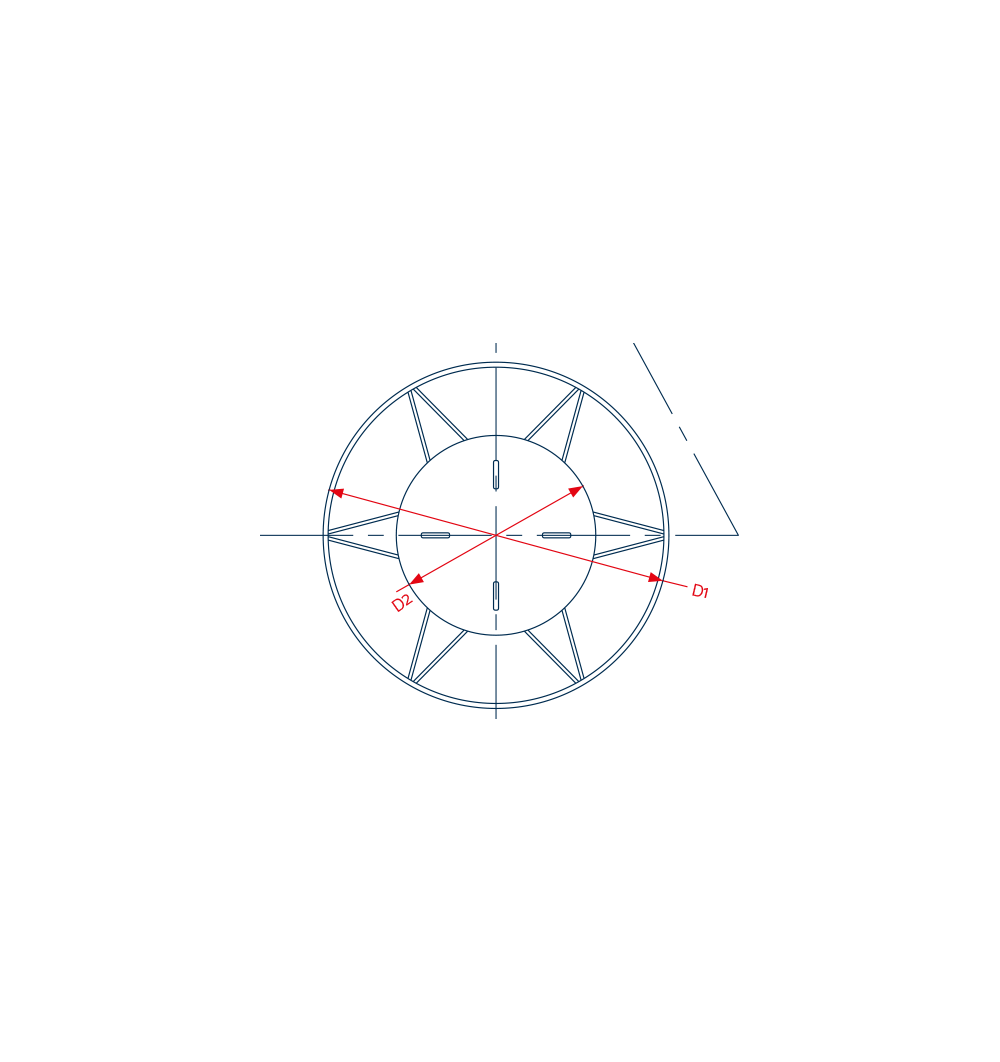

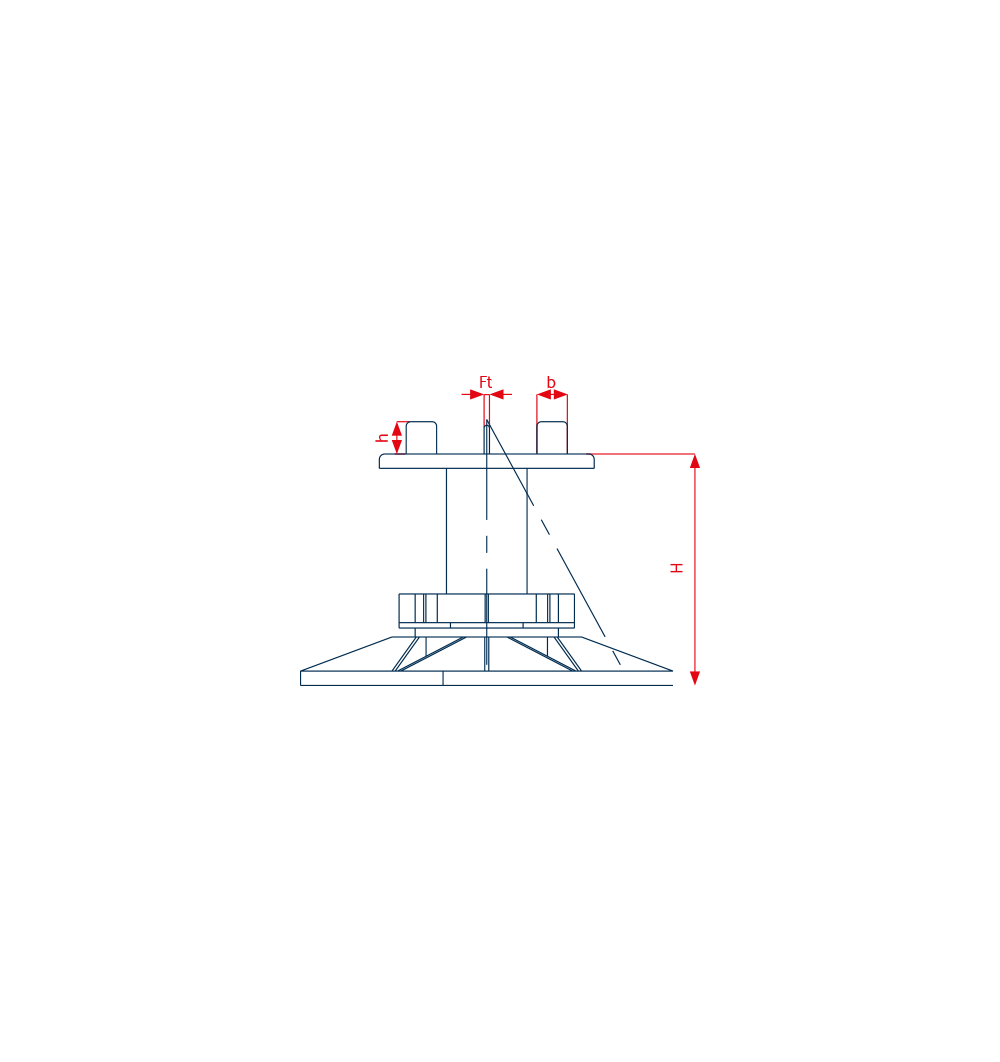

Technische Zeichnungen

Technische Daten

62 – 82 mm 77 – 112 mm 107 – 142 mm 137 – 227 mm
D1 200 mm 200 mm 200 mm 200 mm
D2 120 mm 120 mm 120 mm 120 mm
H 62 – 82 mm 77 – 112 mm 107 – 142 mm 137 – 227 mm
h 10 mm 10 mm 10 mm 10 mm
b 13 mm 13 mm 13 mm 13 mm
Ft 3 mm 3 mm 3 mm 3 mm

Verpackungseinheiten

Lieferung erfolgt im Karton, VE 25 Stück

Downloads

Ihre Wünsche

Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!

Kontakt

Höhe Durchmesser
62 – 82 mm Fugenteiler 3 mm,
Druckscheibe D 200 mm
77 – 112 mm
107 – 142 mm
137 – 227 mm
  • Fugenteilerbreiten 3 mm
  • Fugenteiler abtrennbar
  • Integrierte Kerbe zum Abschneiden des Standfußes im Randbereich
  • Gummilager zur Geräuschdämmung
62 – 82 mm 77 – 112 mm 107 – 142 mm 137 – 227 mm
D1 200 mm 200 mm 200 mm 200 mm
D2 120 mm 120 mm 120 mm 120 mm
H 62 – 82 mm 77 – 112 mm 107 – 142 mm 137 – 227 mm
h 10 mm 10 mm 10 mm 10 mm
b 13 mm 13 mm 13 mm 13 mm
Ft 3 mm 3 mm 3 mm 3 mm

Lieferung erfolgt im Karton, VE 25 Stück

Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!

Kontakt
