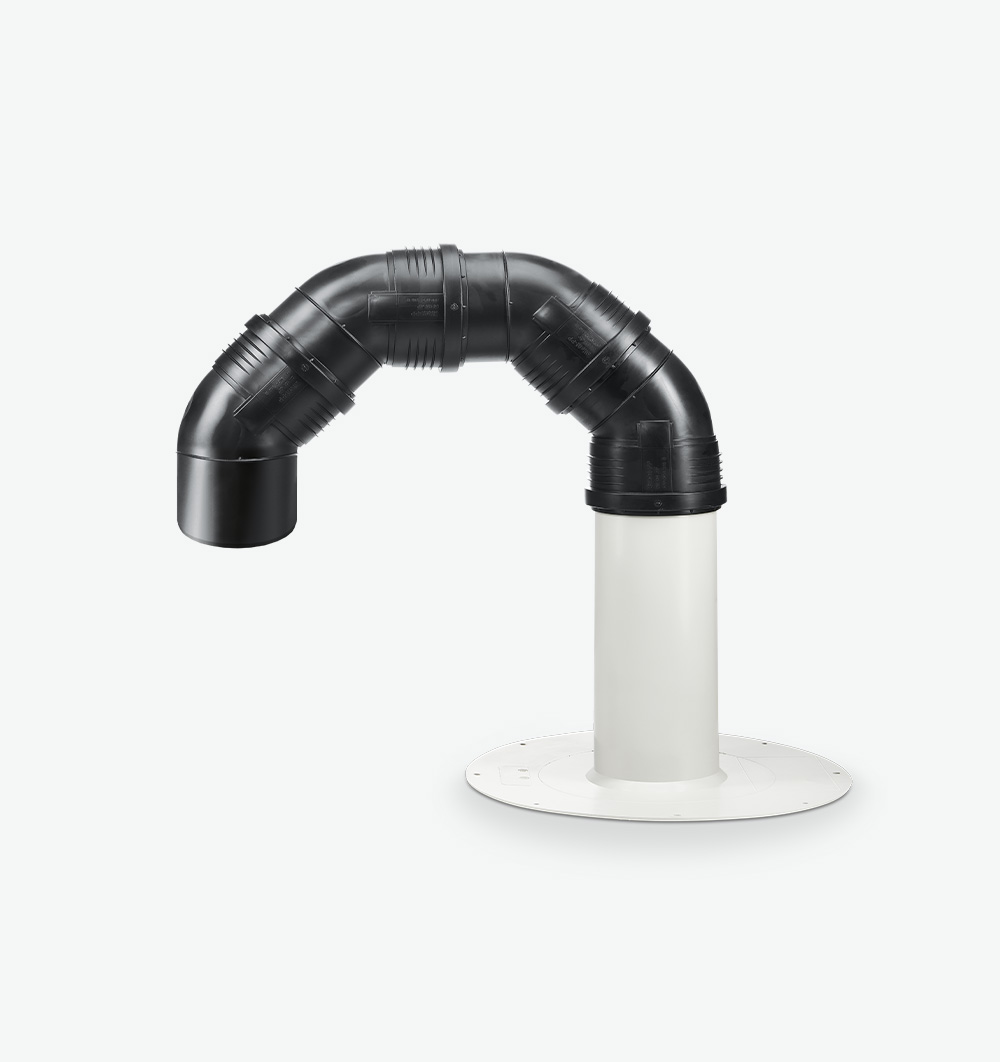

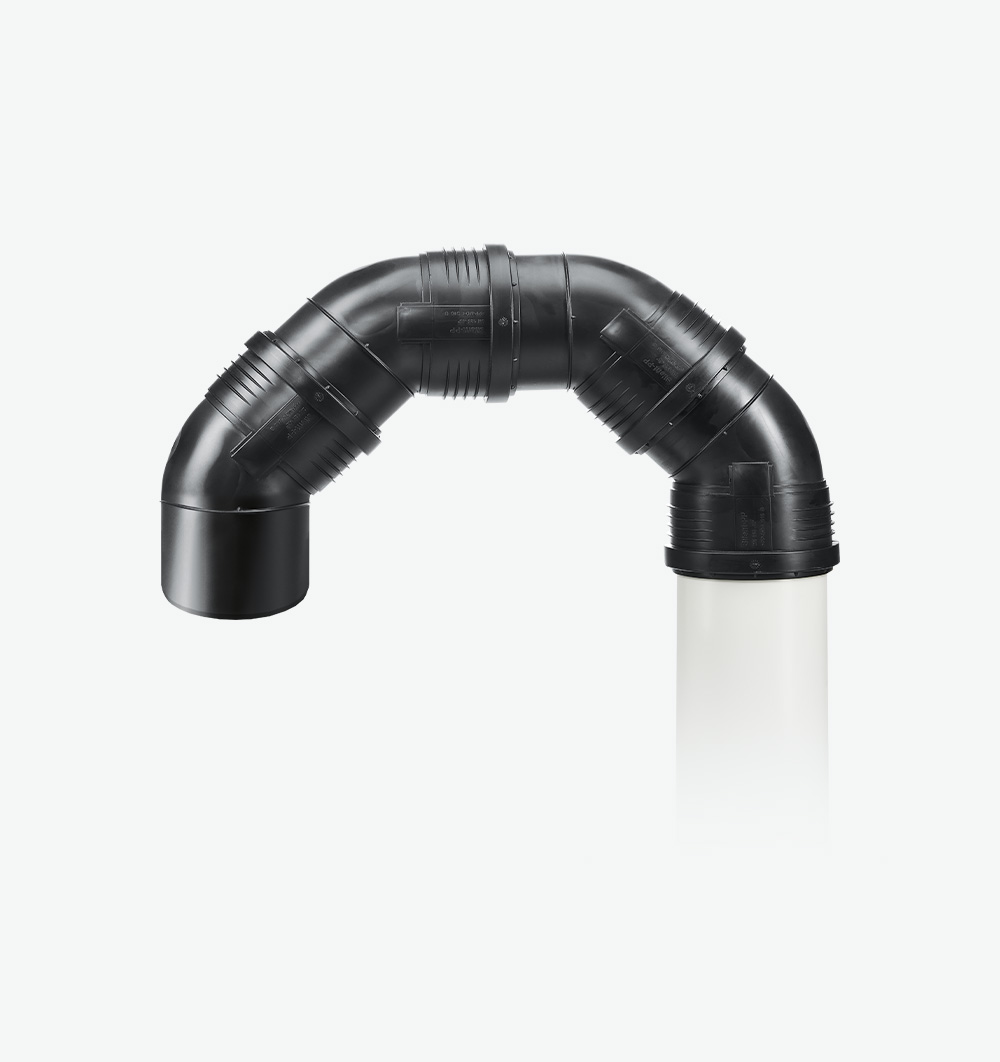

Schwanenhals/Energie-Durchführung
Zur optimalen und einfachen Energie-Durchführung für Flachdächer wie Rohre oder Kabel. Als Schwanenhals/Energie-Durchführung für Flachdachlüfter nutzbar.
Hinweis
Lieferbar im Set als Kalt- oder Warmdachausführung.
Achtung: Bitte beachten Sie, dass die visuelle Darstellung von der Abbildung abweichen kann.
Material
- FPO/PP Schwarz
- Kälteschlagzäh, witterungsbeständig
Varianten
| Material | Durchmesser 1,2 |
|---|---|
| FPO/PP Schwarz |
D 75 mm (DN 70) |
| D 110 mm (DN 100) | |
| D 125 mm (DN 125) | |
| D 160 mm (DN 150) |
1 Lieferbar im Set als Kalt- oder Warmdachausführung
2 Achtung: Bitte beachten Sie, dass die visuelle Darstellung von der Abbildung abweichen kann

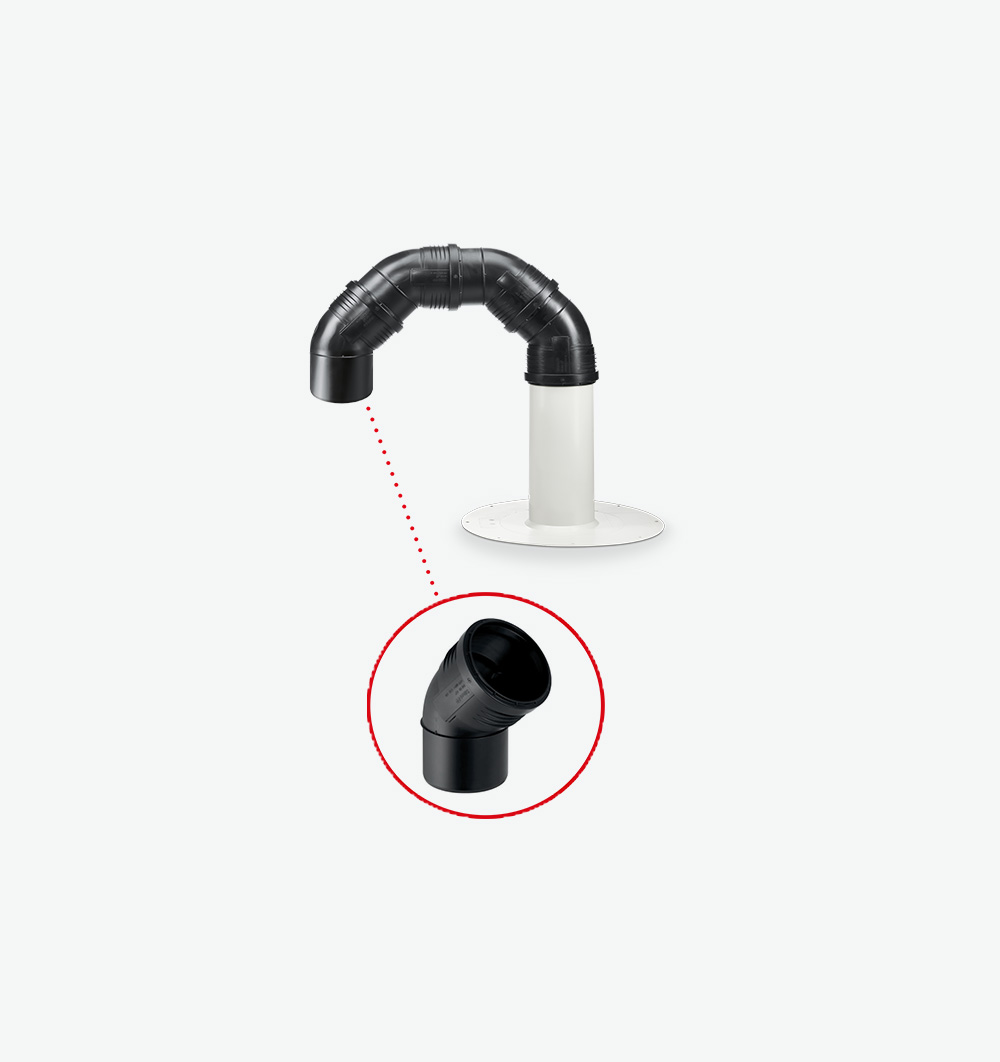

Beispiele

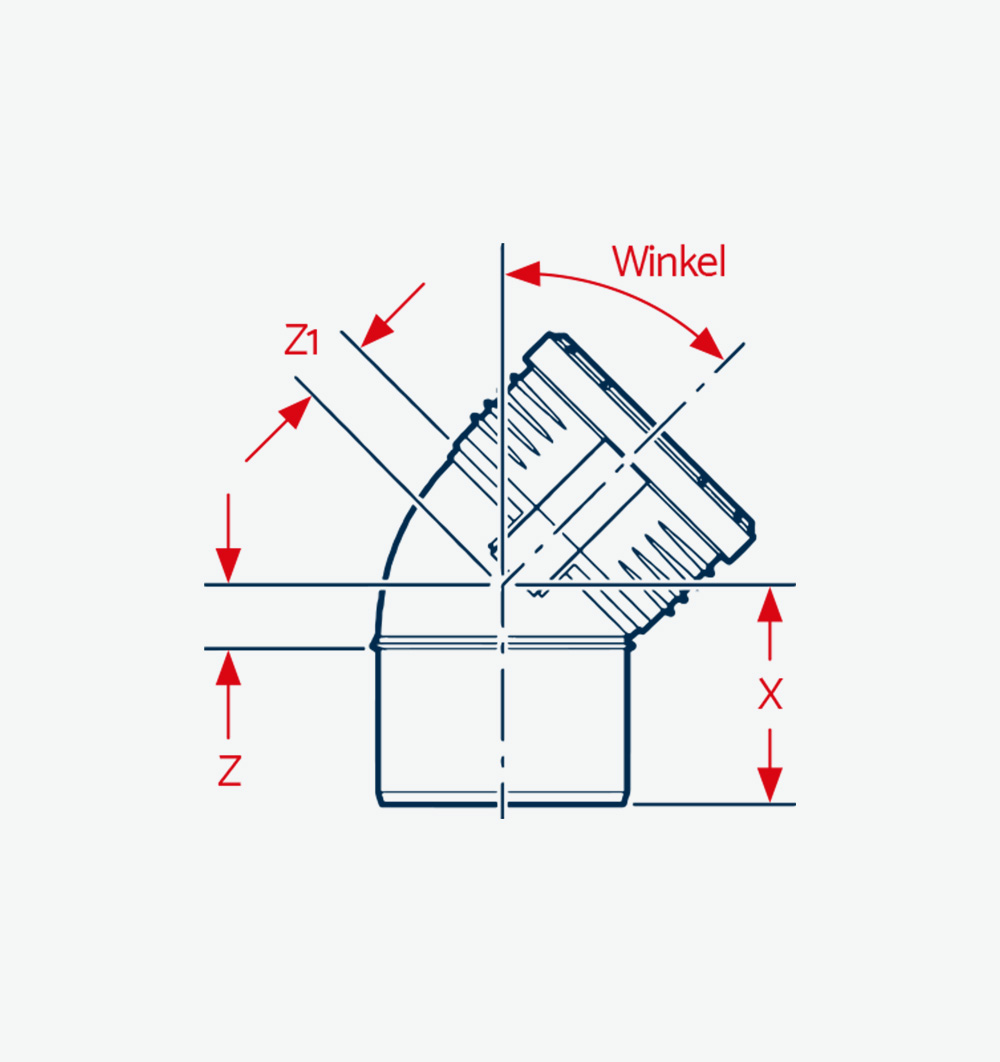

Technische Zeichnungen
Technische Daten
| Durchmesser | Winkel | X | Z | Z1 |
|---|---|---|---|---|
| D 75 mm (DN 70) | 45 ° | 7,6 cm | 2,0 cm | 2,1 cm |
| D 110 mm (DN 100) | 45 ° | 9,7 cm | 3,0 cm | 2,9 cm |
| D 125 mm (DN 125) | 45 ° | 10,7 cm | 3,3 cm | 3,3 cm |
| D 160 mm (DN 150) | 45 ° | 12,2 cm | 4,2 cm | 4,0 cm |
Lieferbare Größen
- D 75 mm (DN 70)
- D 110 mm (DN 100)
- D 125 mm (DN 125)
- D 160 mm (DN 150)
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Zubehör
EPDM-Abschlusskappe zur Sicherung der Öffnung gegen Getier und bei erhöhten Anforderungen beim Wetterschutz (passendes Loch mit Untermaß in Deckelboden schneiden, Material ist elastisch und legt sich dichtend an durchgeführte Kabel oder Rohre an).
