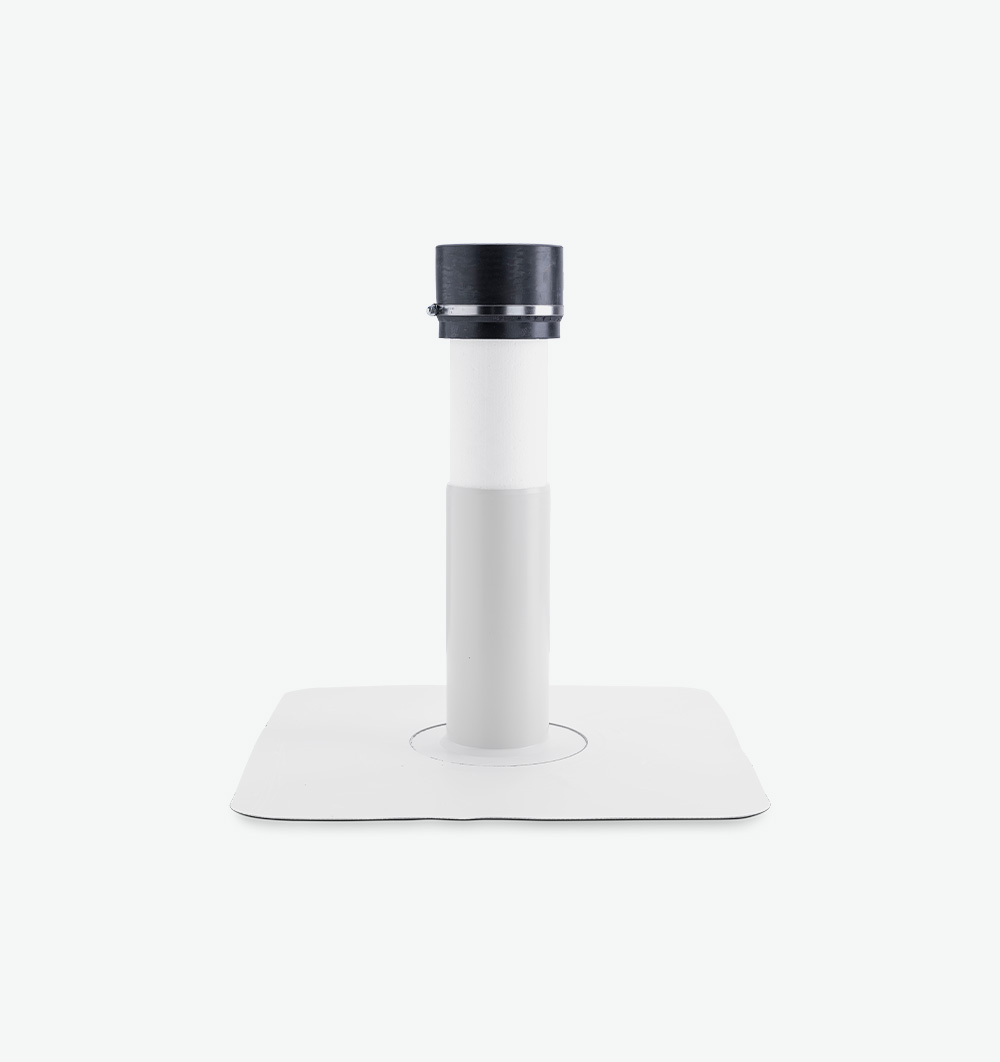

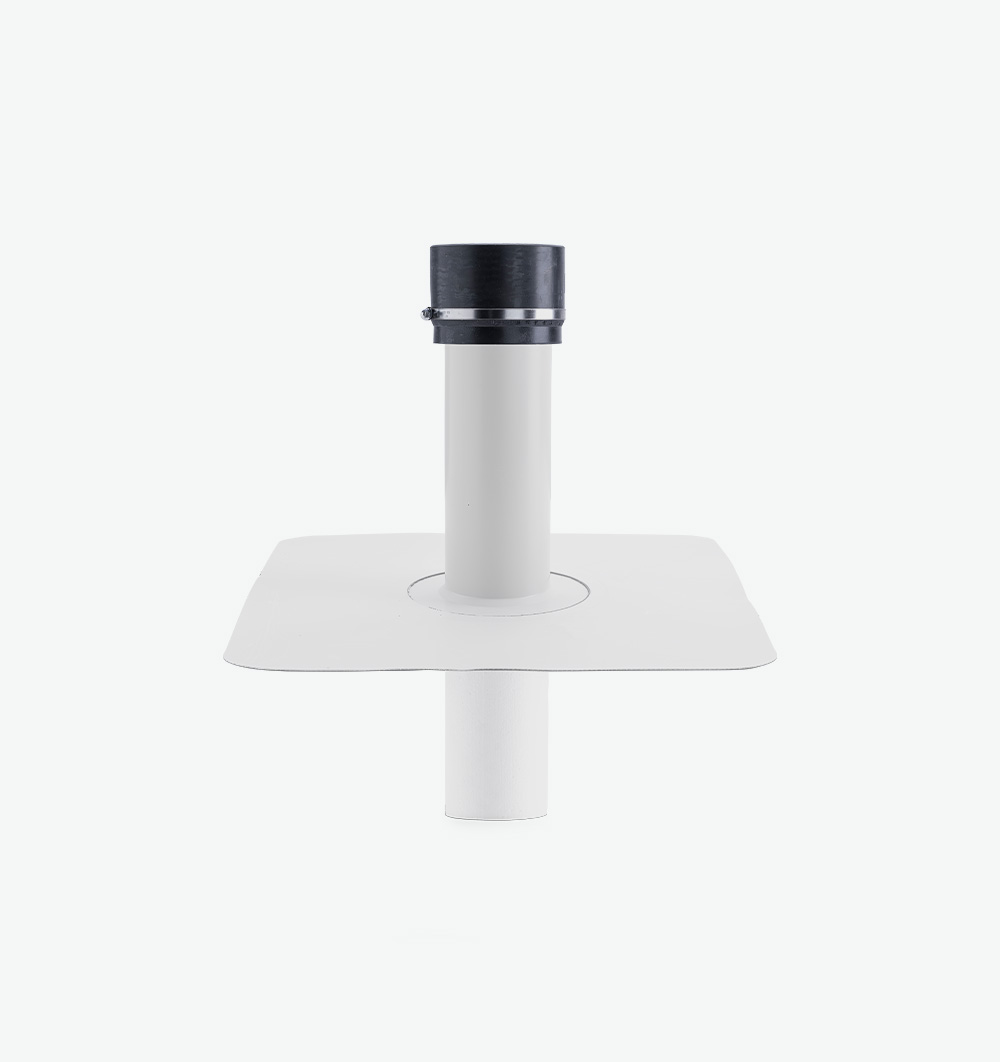

Kontrollstutzen Nexo Fix einteilig PVC

NEU

Der Kontrollstutzen dient der regelmäßigen, einfachen und sicheren Kontrolle des Flachdachs ohne zerstörende Öffnung. Undichtigkeiten können daher schnell entdeckt und folglich die Schadensgröße deutlich reduziert werden.

Hinweis

Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen

Material

• PVC ähnlich RAL 7035, Lichtgrau
• FPO/PP ähnlich RAL 7044, Seidengrau

Einbau

Bei jedem gewählten Teilabschnitt wird der Kontrollstutzen möglichst am Tiefpunkt auf die Dampfsperre gesetzt. Optional kann eine Lagefixierung gegen Verschieben erfolgen. Darauffolgend Verlegung der Dämmung und Abdichtung mit fachgerechtem Anschluss der Abdichtung an das Rohr des Kontrollstutzens.

Varianten

Material Technische
Angaben
Höhe Folien-
anschluss
PVC ähnlich
RAL 7035,
Lichtgrau
D 125 mm
(DN 125)
605 mm 1 PVC

1 Sonderlängen auf Anfrage lieferbar

Beispiele

Technische Zeichnungen

Technische Daten

H1 380 mm 1
H2
(mit Styropor-
kern)
605 mm
D1
(D Rohr)
125 mm
D2
(D Platte)
380 mm
Folienanschluss (FA) D 125 mm (DN 125) L 580 x B 580 mm

1 Sonderlängen auf Anfrage lieferbar.

Liefereinheit

Kontrollstutzen, bestehend aus Grundkörper mit am Stück herausziehbarer Verschlusskappe, vormontierter Klemmschelle und in der Kappe montiertem Dämmkern.

Lieferbare Größen

D 125 mm (DN 125)

Verpackungseinheiten

Lieferung erfolgt in Folienbeutel, VE 1 Stück
