Sanierungsgully Nexo Fix
Der Sanierungsgully, bestehend aus Grundkörper mit Kieskorb und Lippendichtung, ist die Lösung bei sanierungsbedürftigen Altgullys im Dachpaket.
Funktion
Der Sanierungsgully, bestehend aus Grundkörper mit Kieskorb und Lippendichtung, ist die Lösung bei sanierungsbedürftigen Altgullys im Dachpaket. Das senkrechte Rohr mit der aufgesteckten Lippendichtung wird in den bestehenden Altgully geschoben. Das Tablet des Sanierungsgullys bietet sicheren Anschluss für die Abdichtungsbahn.
Material
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungs-beständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Varianten PVC
| Material | Technische Angaben |
Folien- anschluss |
Länge | |
|---|---|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Mit Kieskorb und Lippen- dichtung |
D 50 mm (DN 50) |
PVC | 320 mm |
| 600 mm | ||||
| D 75 mm (DN 70) |
320 mm | |||
| 600 mm | ||||
| D 95 mm | 320 mm | |||
| 600 mm | ||||
| D 110 mm (DN 100) |
320 mm | |||
| 600 mm | ||||
| D 125 mm (DN 125) |
320 mm | |||
| 600 mm | ||||
| D 160 mm (DN 150) |
320 mm | |||
| 600 mm | ||||
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten FPO/PP
| Material | Technische Angaben | Folien- anschluss |
Länge | |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
mit Kieskorb und Lippen- dichtung |
D 50 mm (DN 50) |
Bauder Thermo- plan T |
320 mm |
| 600 mm | ||||
| D 75 mm (DN 70) |
320 mm | |||
| 600 mm | ||||
| D 95 mm | 320 mm | |||
| 600 mm | ||||
| D 110 mm (DN 100) |
320 mm | |||
| 600 mm | ||||
| D 125 mm (DN 125) |
320 mm | |||
| 600 mm | ||||
| D 160 mm (DN 150) |
320 mm | |||
| 600 mm | ||||
| D 50 mm (DN 50) |
Sika Sarnafil TS77 |
320 mm | ||
| 600 mm | ||||
| D 75 mm (DN 70) |
320 mm | |||
| 600 mm | ||||
| D 95 mm | 320 mm | |||
| 600 mm | ||||
| D 110 mm (DN 100) |
320 mm | |||
| 600 mm | ||||
| D 125 mm (DN 125) |
320 mm | |||
| 600 mm | ||||
| D 160 mm (DN 150) |
320 mm | |||
| 600 mm | ||||
| D 50 mm (DN 50) |
Soprema FLAGON Premio |
320 mm | ||
| 600 mm | ||||
| D 75 mm (DN 70) |
320 mm | |||
| 600 mm | ||||
| D 95 mm | 320 mm | |||
| 600 mm | ||||
| D 110 mm (DN 100) |
320 mm | |||
| 600 mm | ||||
| D 125 mm (DN 125) |
320 mm | |||
| 600 mm | ||||
| D 160 mm (DN 150) |
320 mm | |||
| 600 mm | ||||
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
3,70 l/s | k. A. |
| D 75 mm (DN 70) |
4,60 l/s | 13,20 l/s |
| D 110 mm (DN 100) |
5,55 l/s | 15,80 l/s |
| D 125 mm (DN 125) |
5,55 l/s | 16,00 l/s |
| D 160 mm (DN 150) |
5,60 l/s | 18,60 l/s |

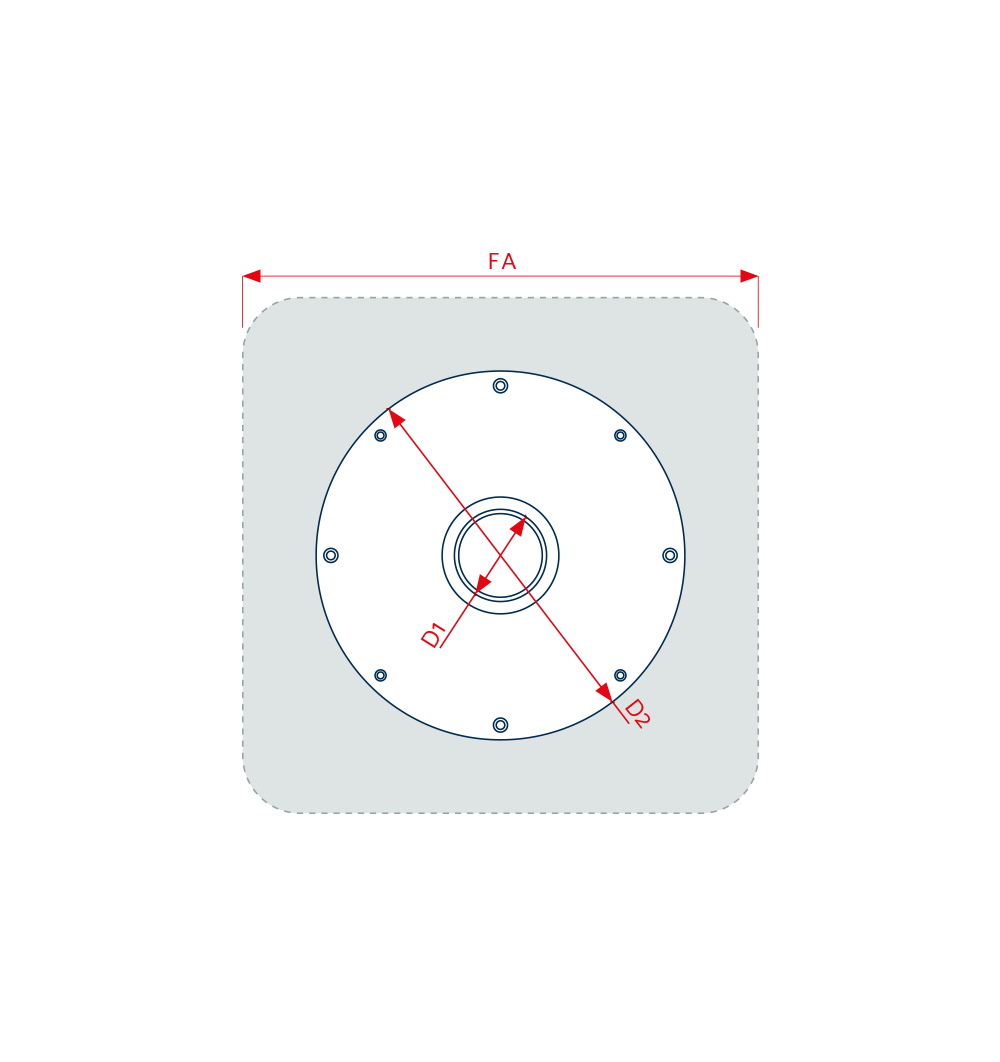

Technische Zeichnungen
| Technische Daten | ||
|---|---|---|
| D1 | 50 / 75 mm | 95 / 110 / 125 / 160 mm |
| D2 | 300 mm | 380 mm |
| l | 320 mm | 320 mm |
| t | 3,5 mm | 3,5 mm |
| Folienanschluss (FA) | D 50 mm (DN 50) bis D 75 mm (DN 70) |
L 500 x B 500 mm |
| Folienanschluss (FA) | D 90 mm bis D 160 mm (DN 150) |
L 580 x B 580 mm |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
