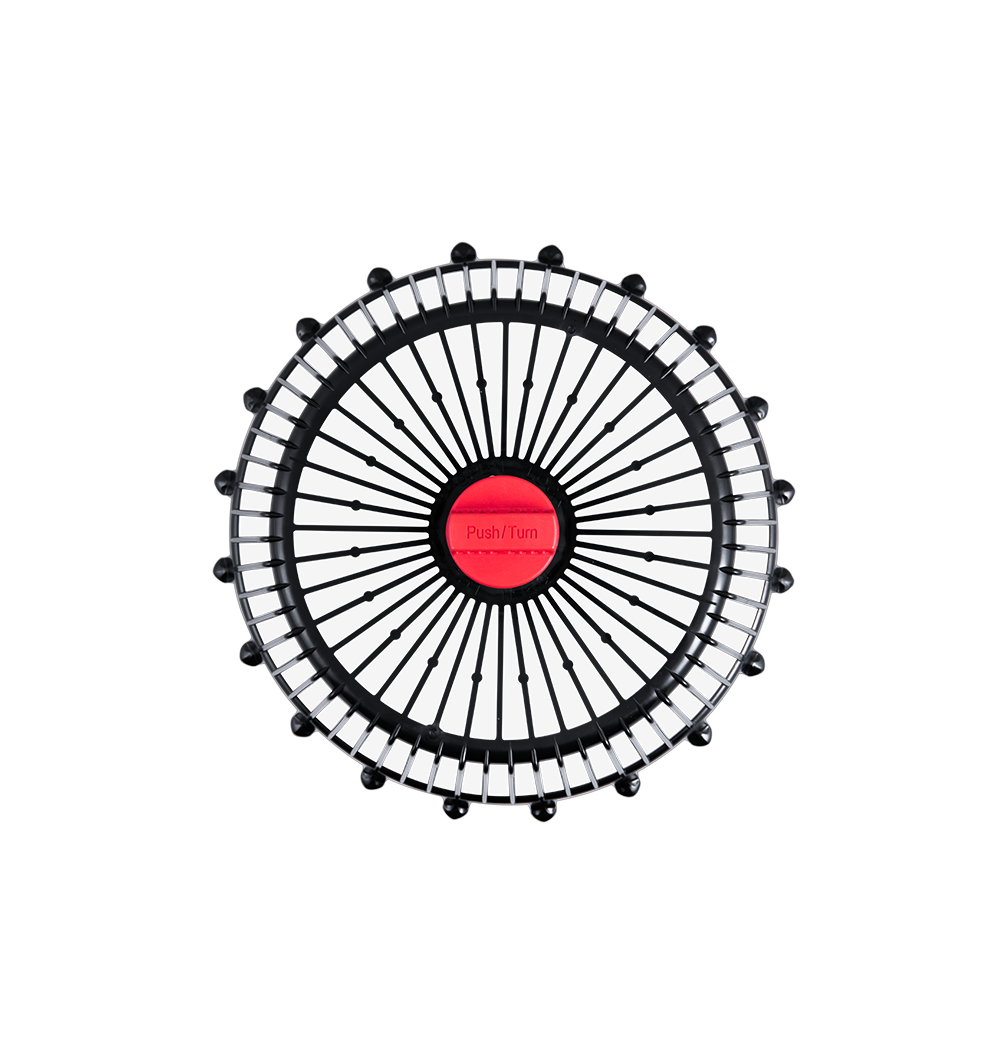

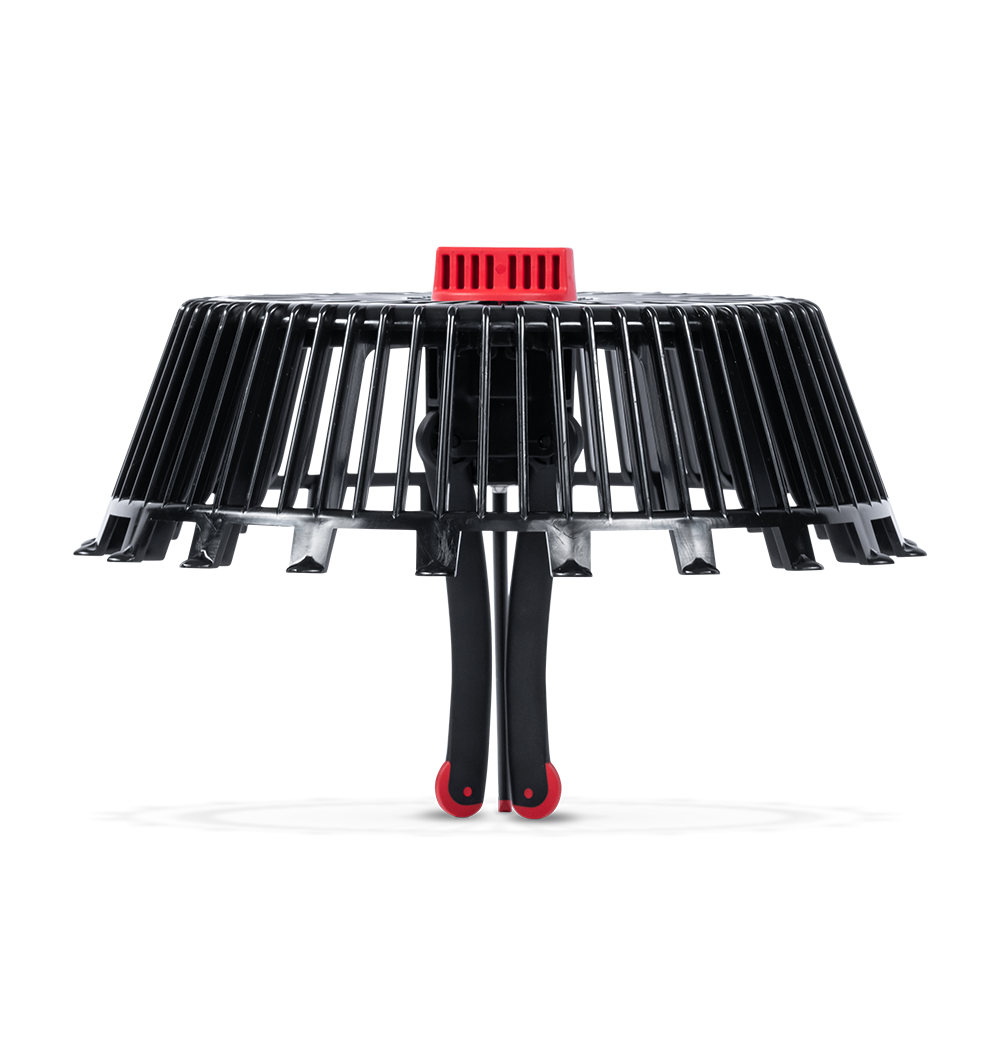

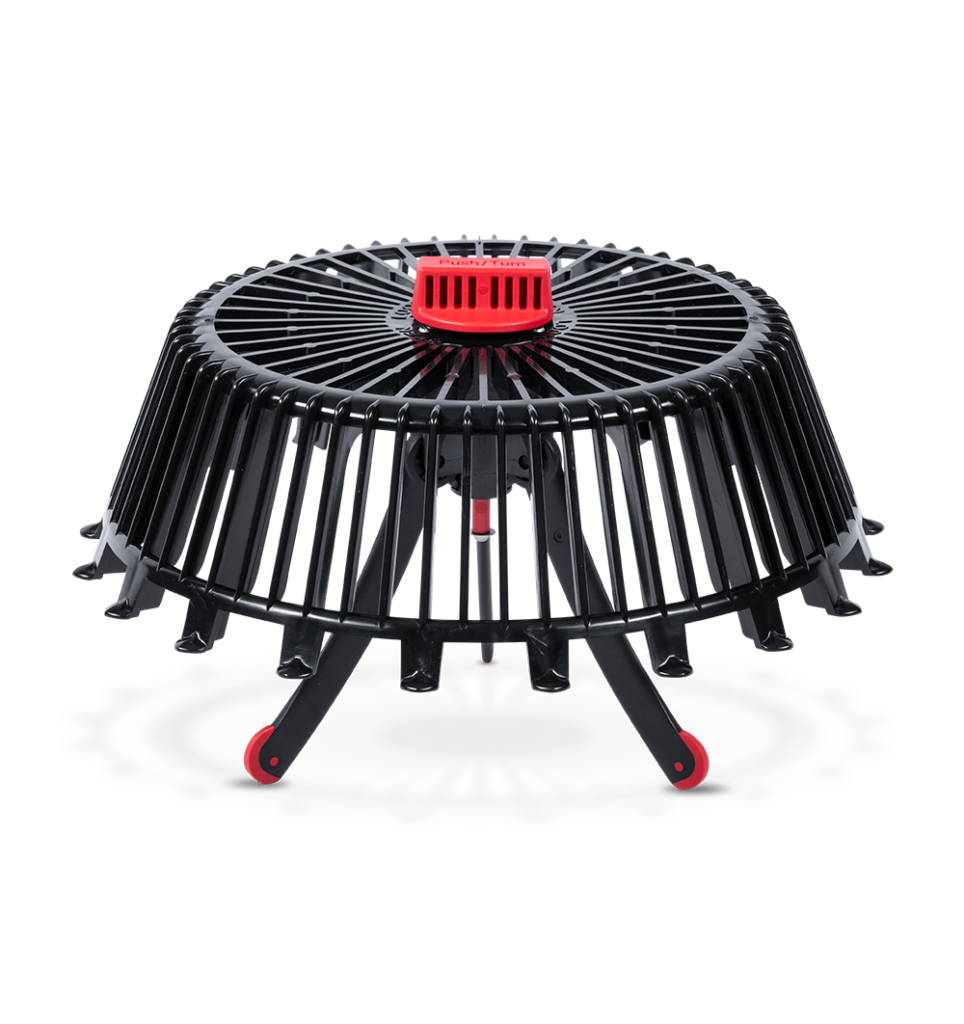

Kieskorb Vario Fix – stufenlos einstellbar
Die patentierte Produktneuheit, jetzt erhältlich. Der schnellste Kieskorb der Welt. Einsetzen, drücken, verriegeln.
Funktion
Formteil als Aufsatz für Speier, Ablauf oder Gully. Dient der Rückhaltung von groben Schmutzpartikeln, um ein Verstopfen des Abwassersystems zu verhindern. Die strömungsoptimierte Geometrie sichert niedrige Verlustwerte und einen hohen Strömungsdurchsatz auch bei Starkregen.
Material
- PE schwarz
- Kälteschlagzäh, witterungsbeständig, UV-stabilisiert
Varianten
| Zubehör passend für | Durchmesser |
|---|---|
| Ablauf D 50 mm (DN 50) – D 160 mm (DN 150) |
Korb-D 260 mm Korb-H 95 mm |
| Speier D 50 mm (DN 50) – D 125 mm (DN 125) |

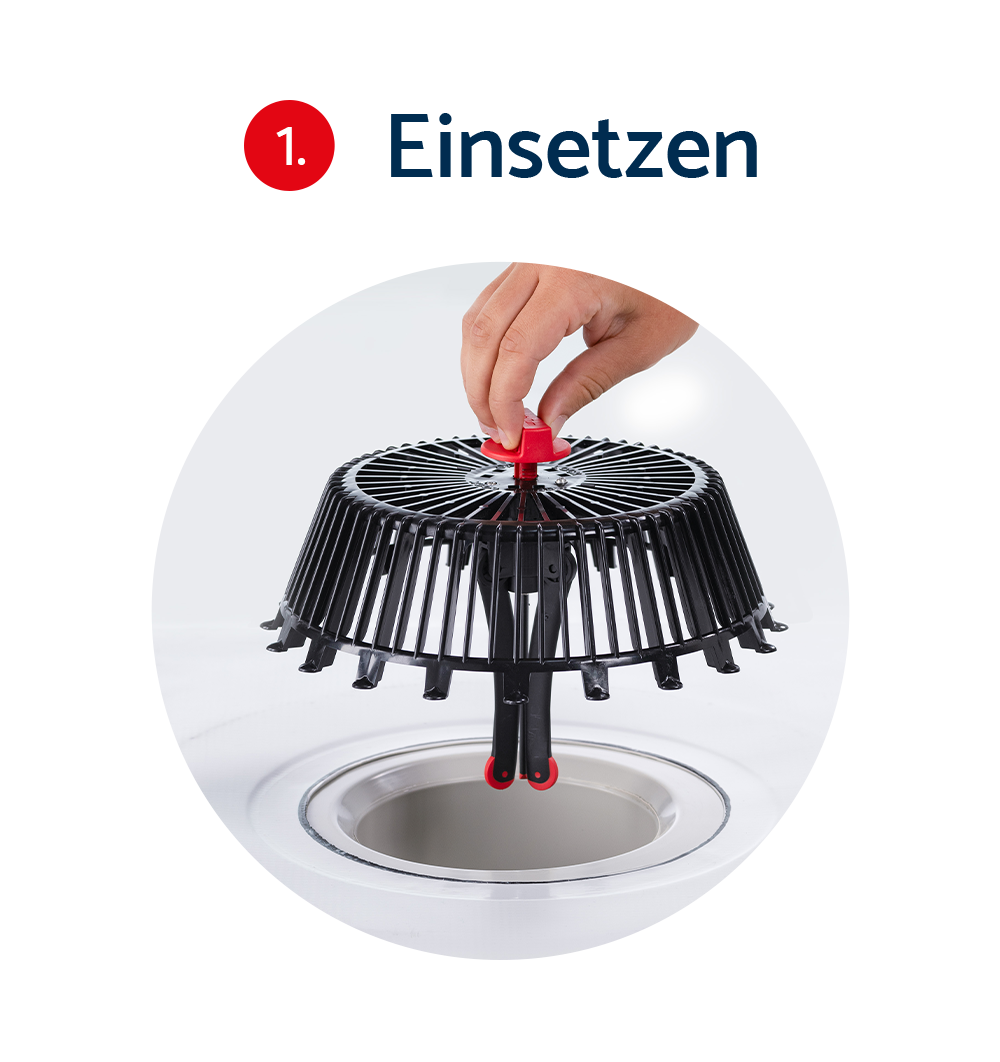

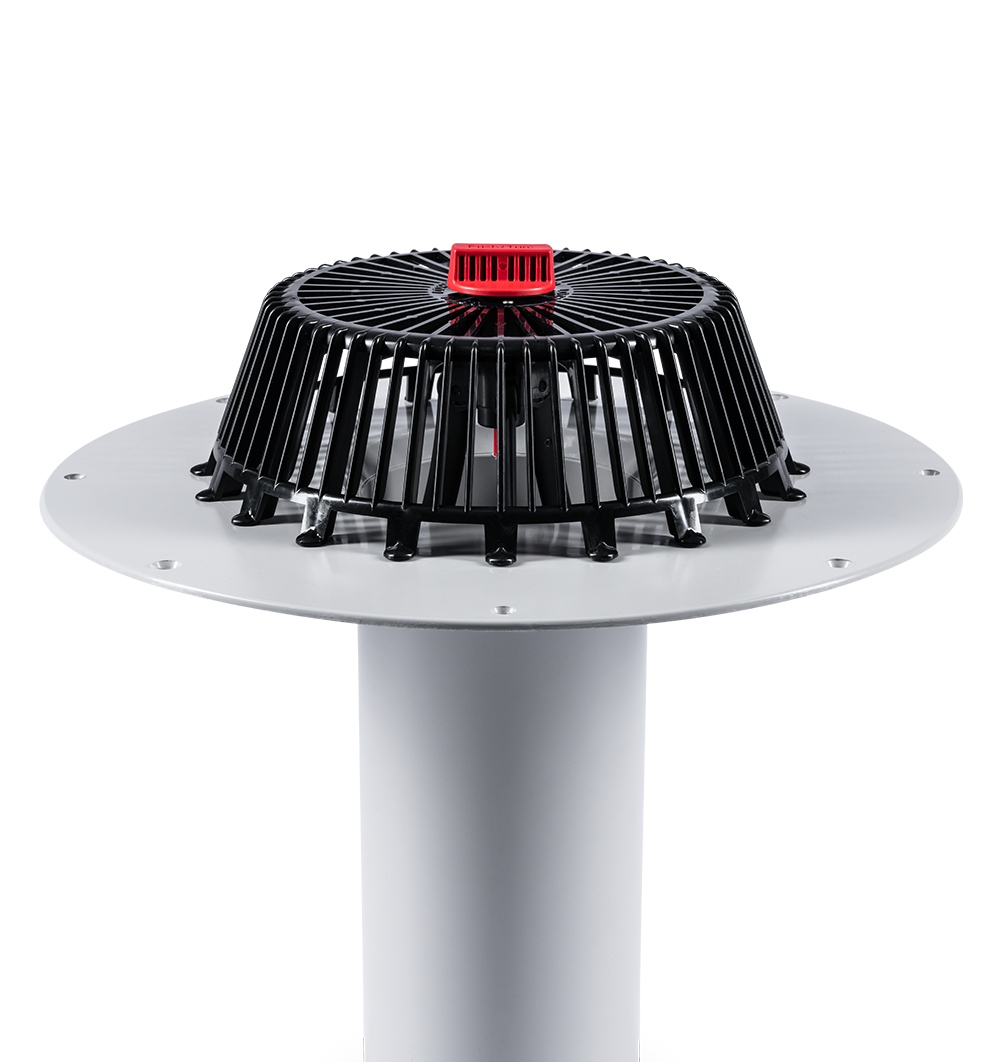

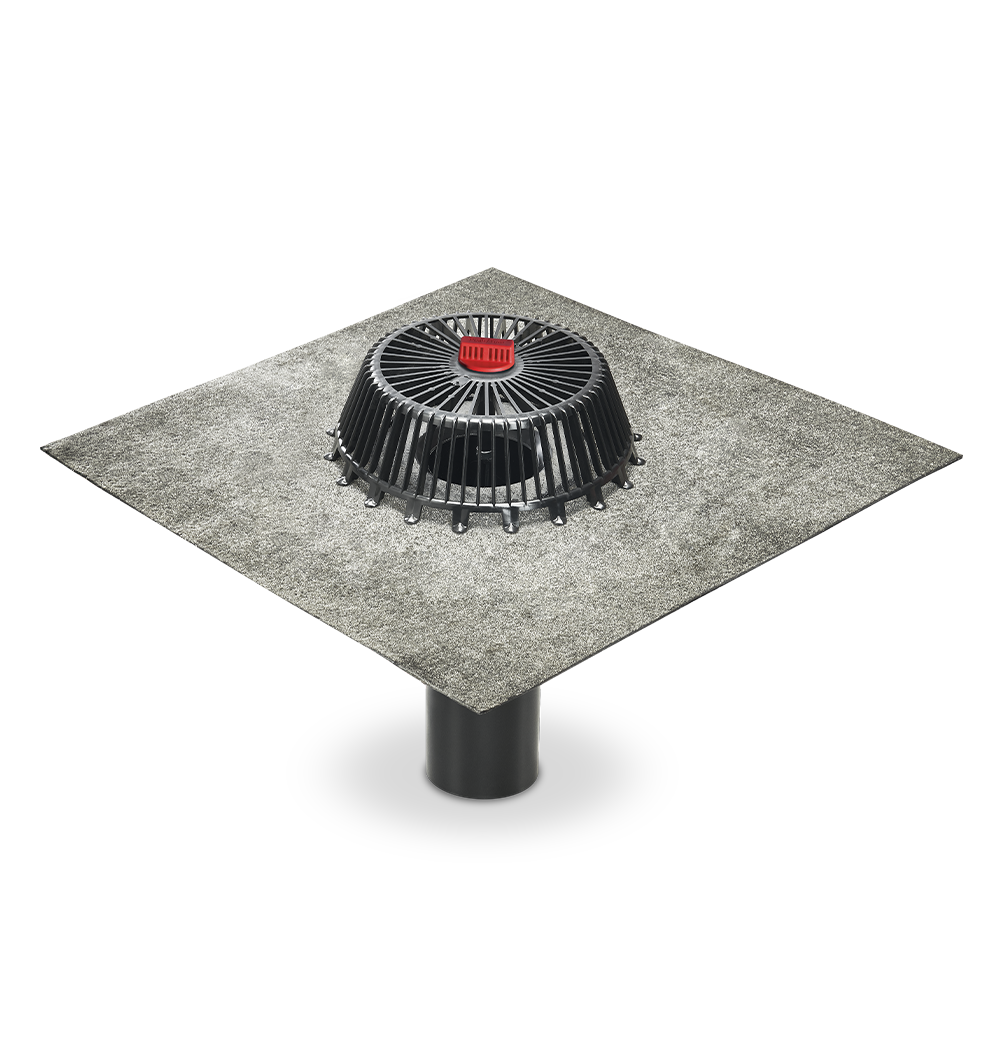

Einbau Kieskorb Vario Fix für Abläufe und Gullys

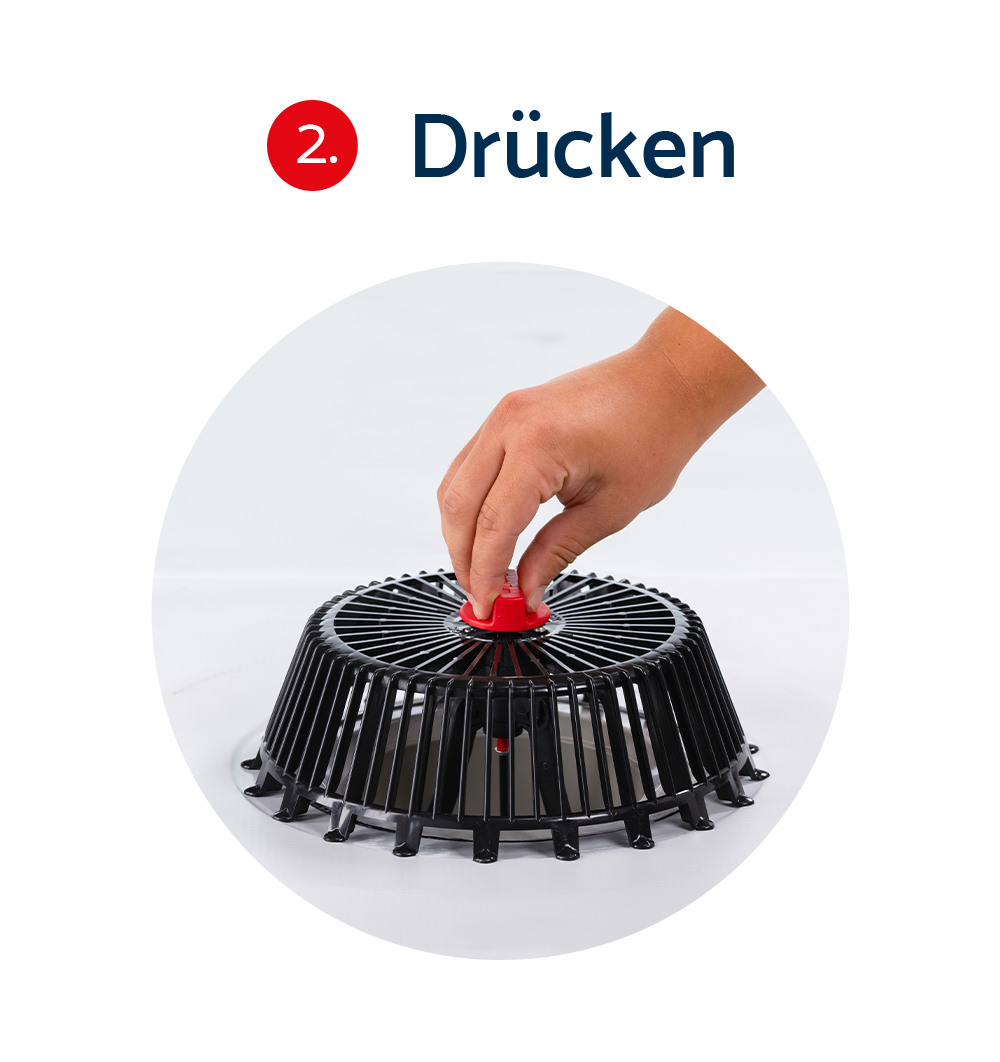

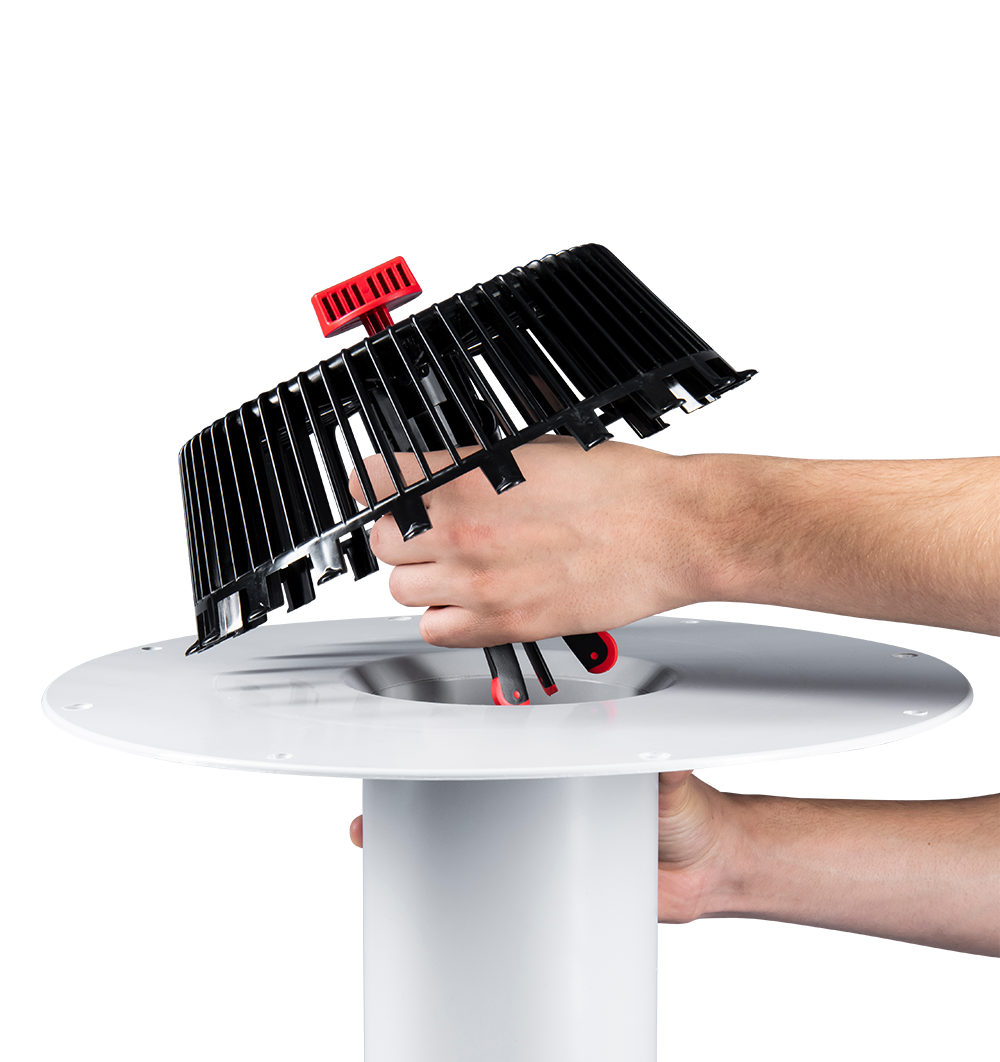

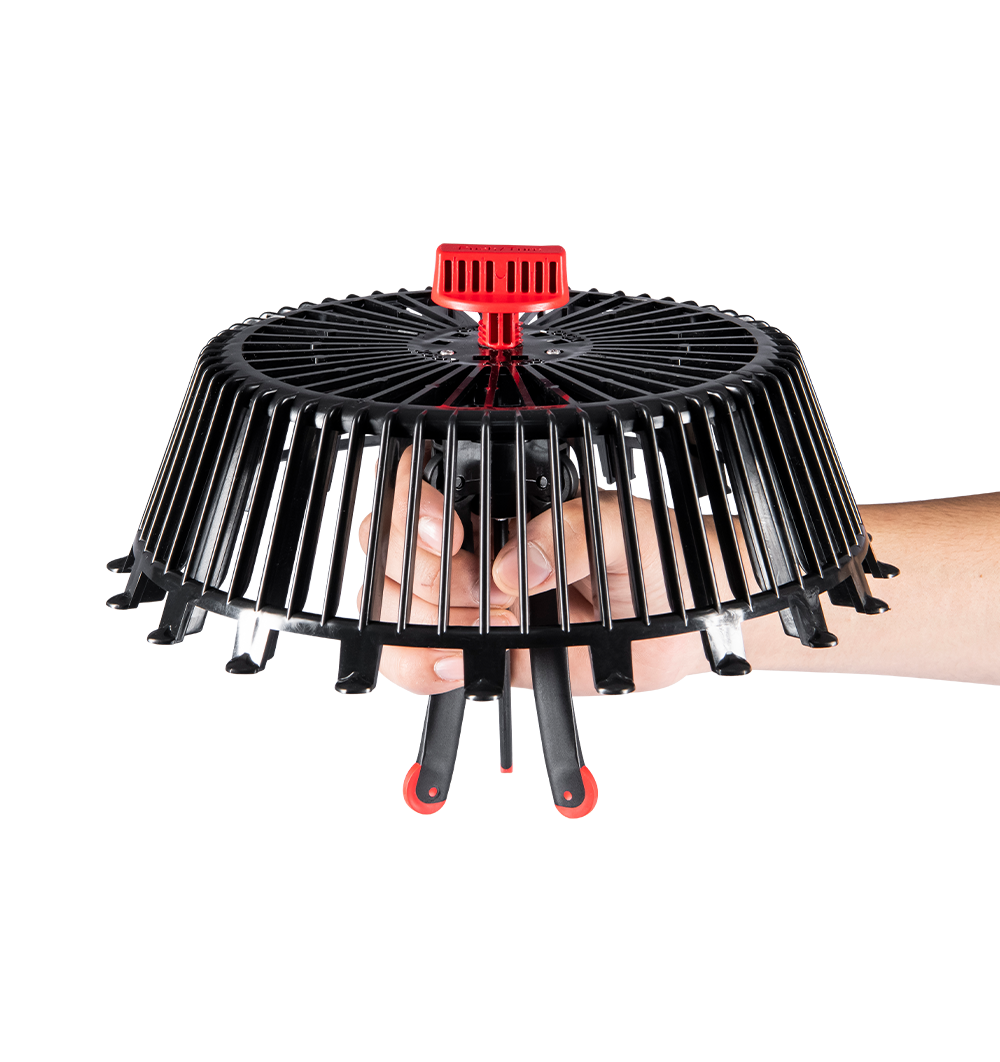

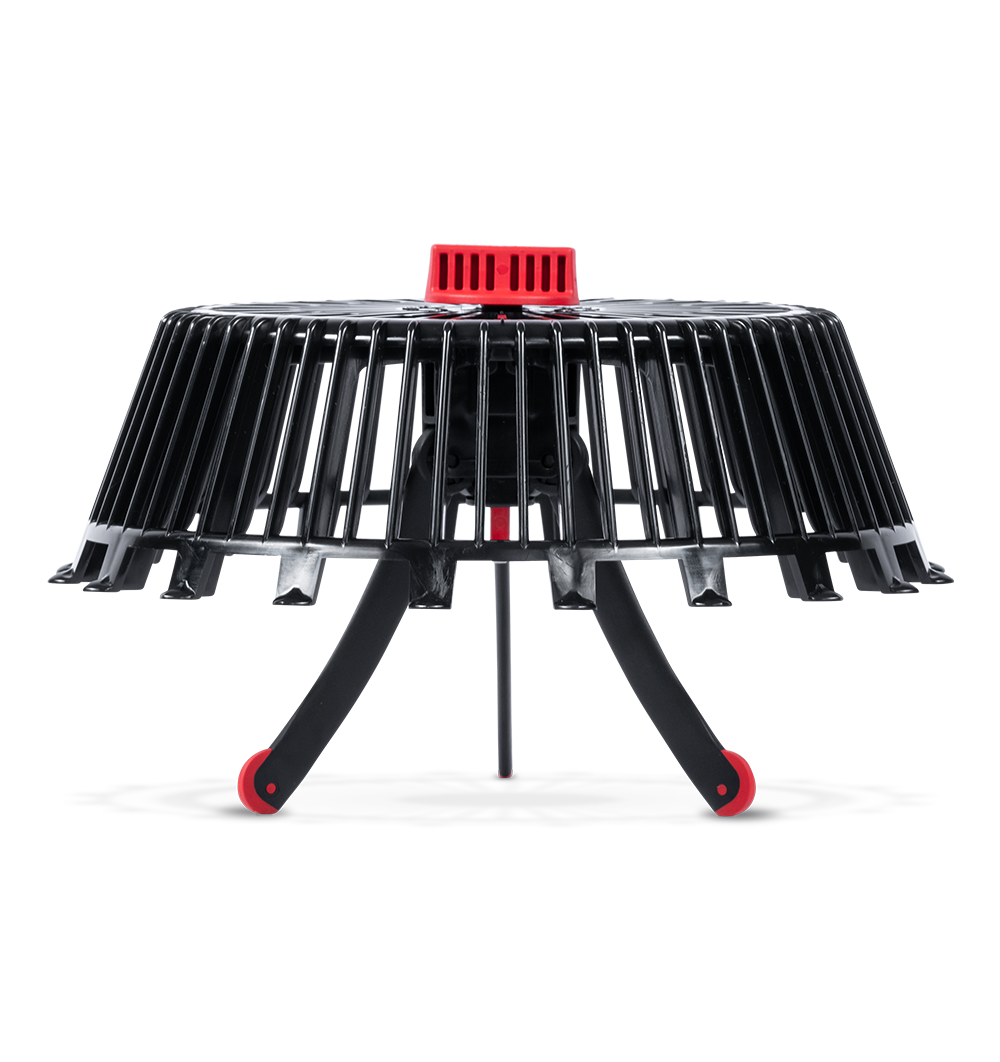

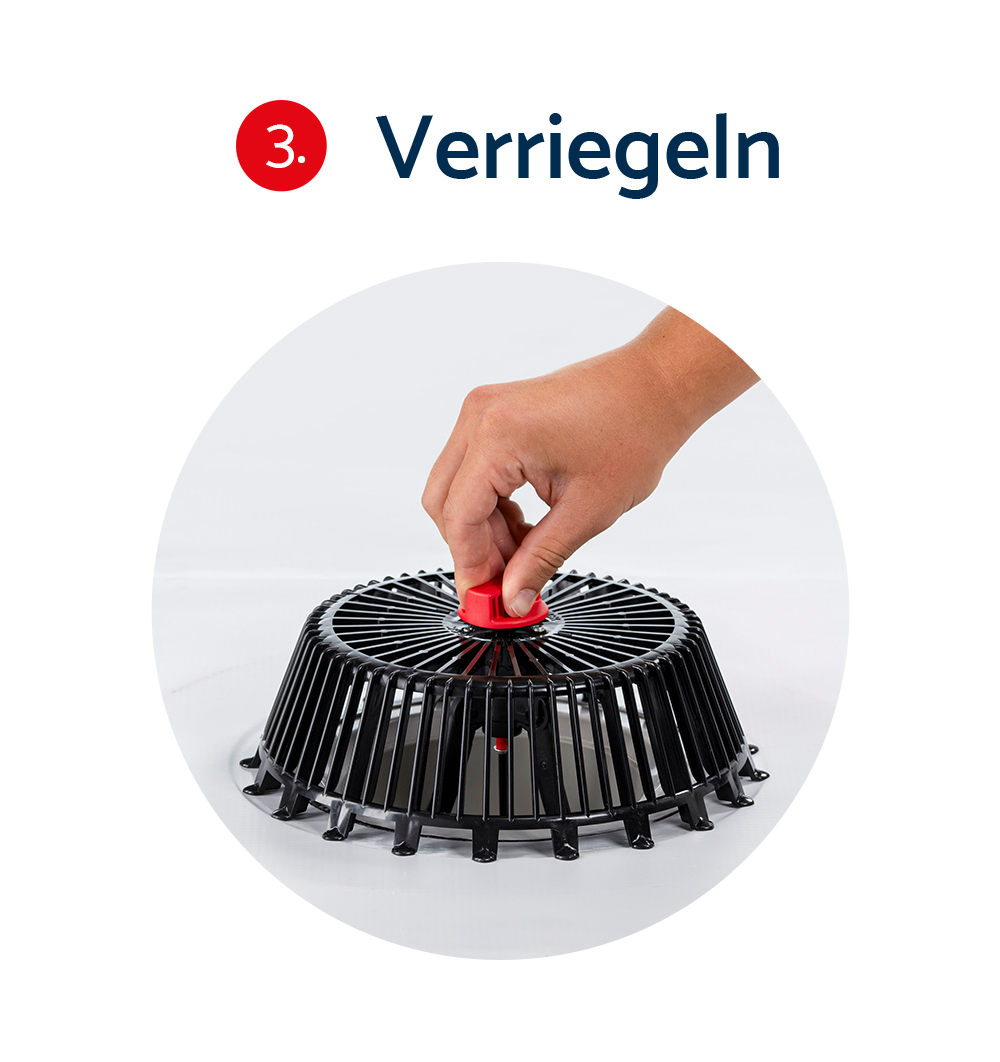

Die Lieferung erfolgt einbaufertig. Den Kieskorb mittig auf den Ablauf bzw. Gully setzen, Verriegelungsknopf nach unten drücken und nach rechts drehen zum Verriegeln – fertig. Die Spreizfüße lassen sich mit dem Drehmechanismus stufenlos an den Durchmesser des Ablaufs bzw. Gullys anpassen. Für einen späteren Ausbau einfach den Drehknopf zum Entriegeln wieder nach links drehen und Herausziehen. Die Spreizfüße lassen sich entriegelt einfach wieder zusammendrücken.
Beispiele
Zertifizierungen
Die Kieskörbe sind beim TÜV Rheinland LGA Products GmbH geprüft.

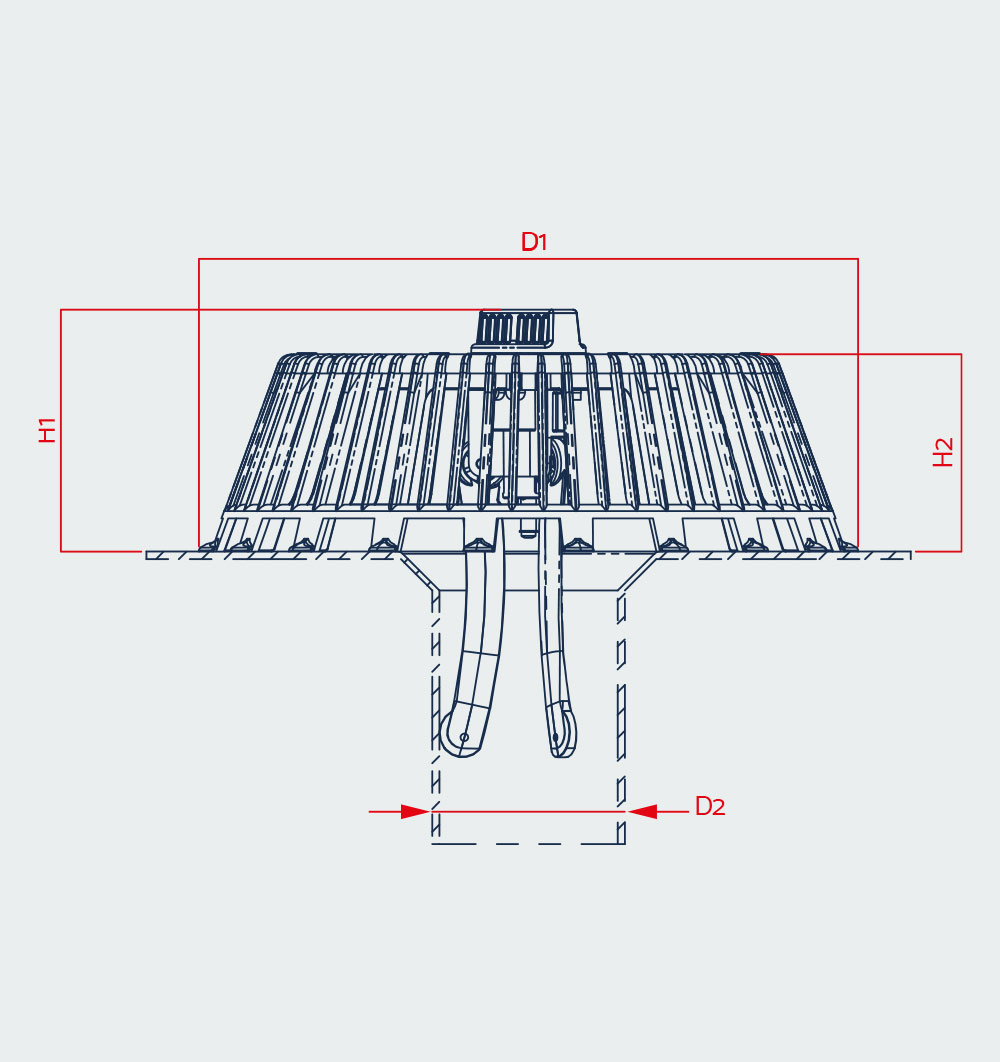

Technische Zeichnungen
Kieskorb Vario Fix für Abläufe und Gullys
Technische Daten
Kieskorb Vario Fix für Abläufe und Gullys
| Technische Daten | ||
|---|---|---|
| H1 | 95 | mm |
| H2 | 77,50 | |
| D1 | 260 | |
| D2 | D 50 – D 160 | |

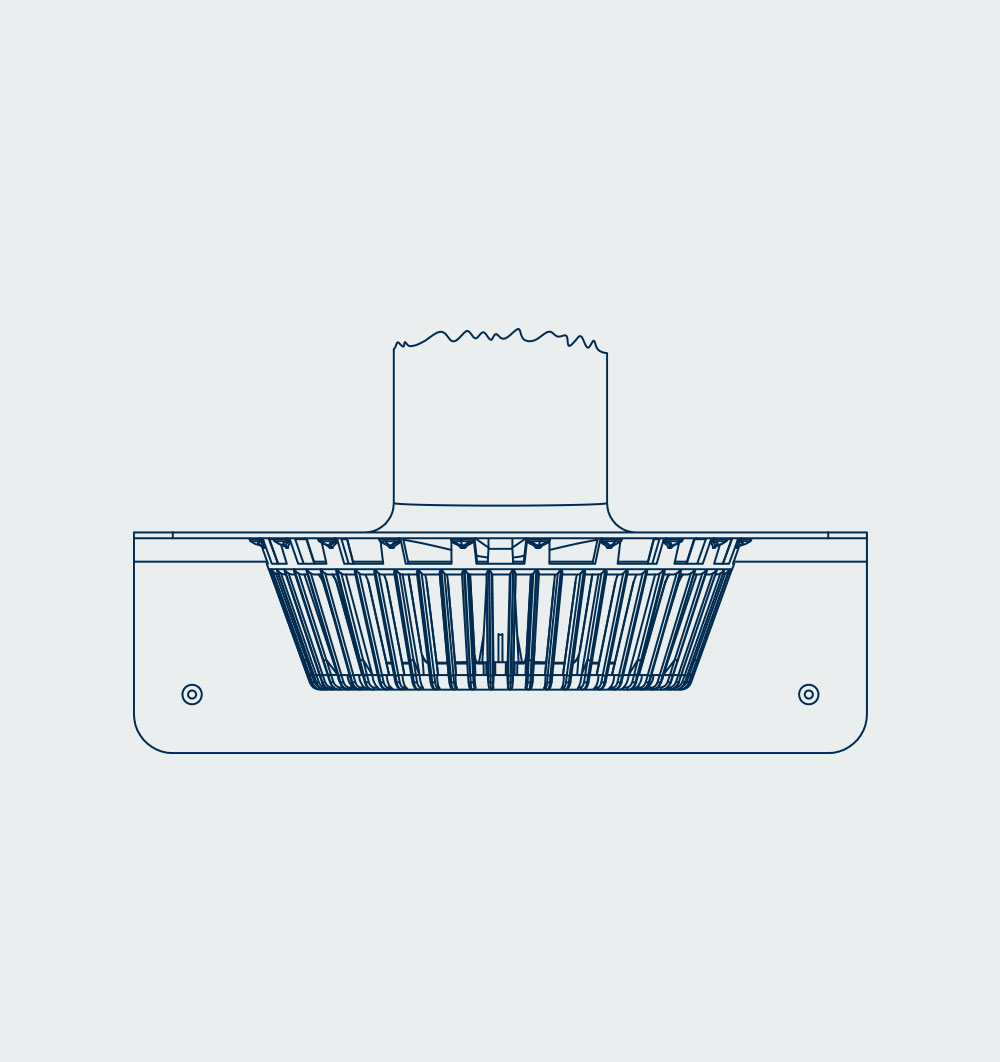

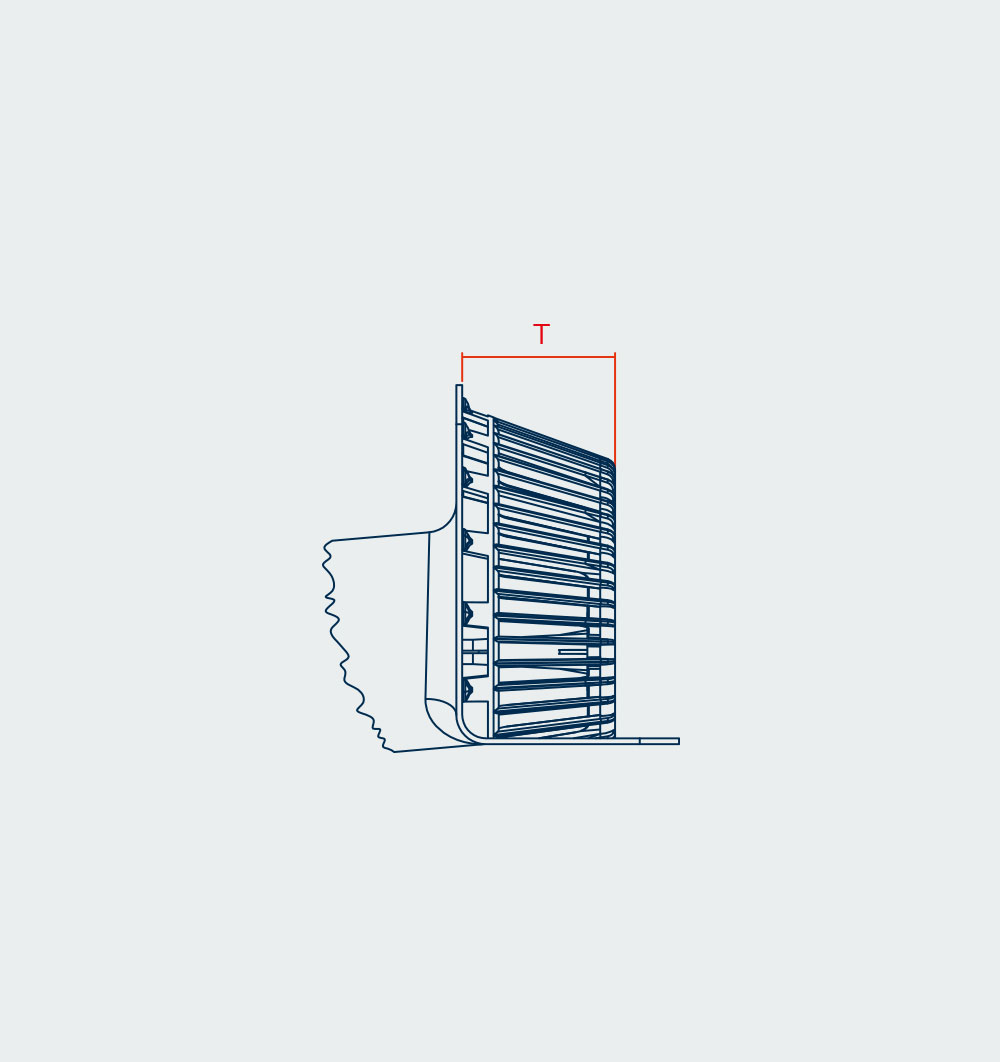

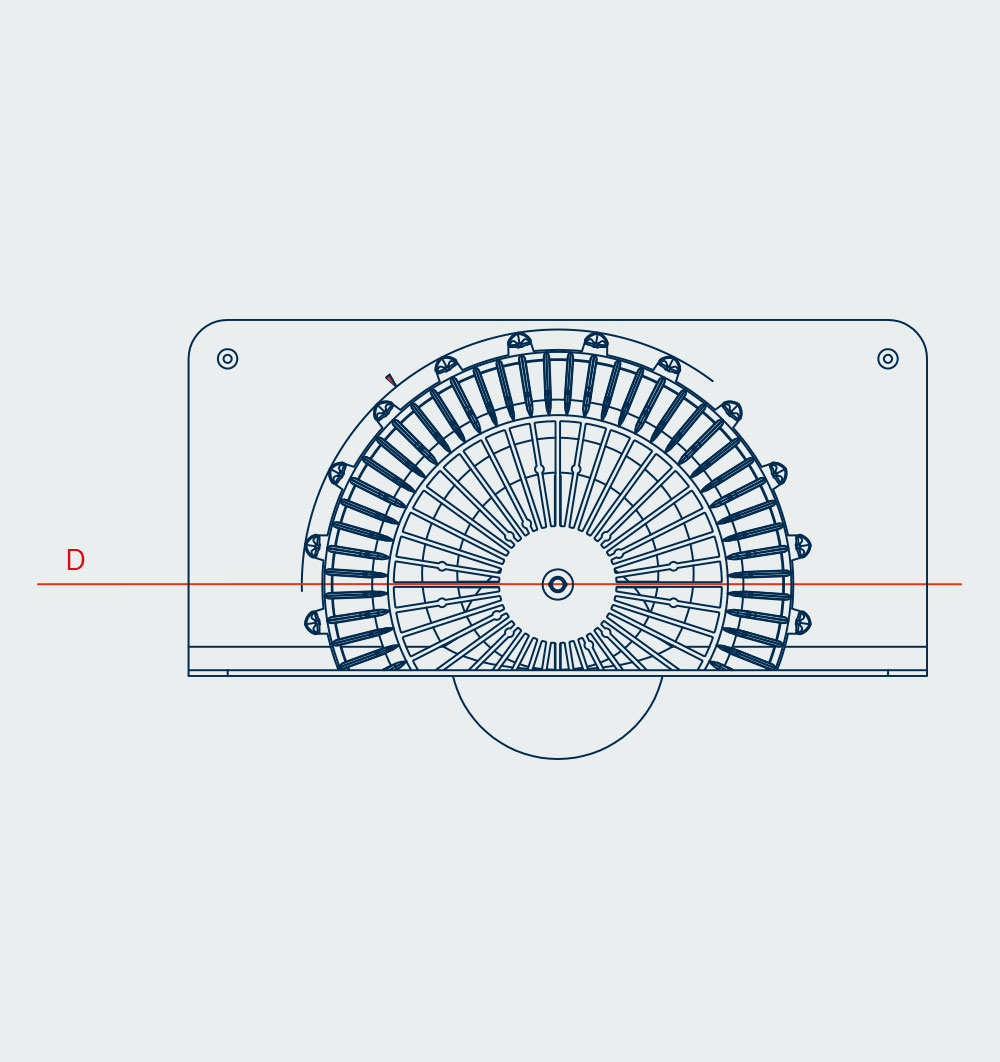

Technische Zeichnungen

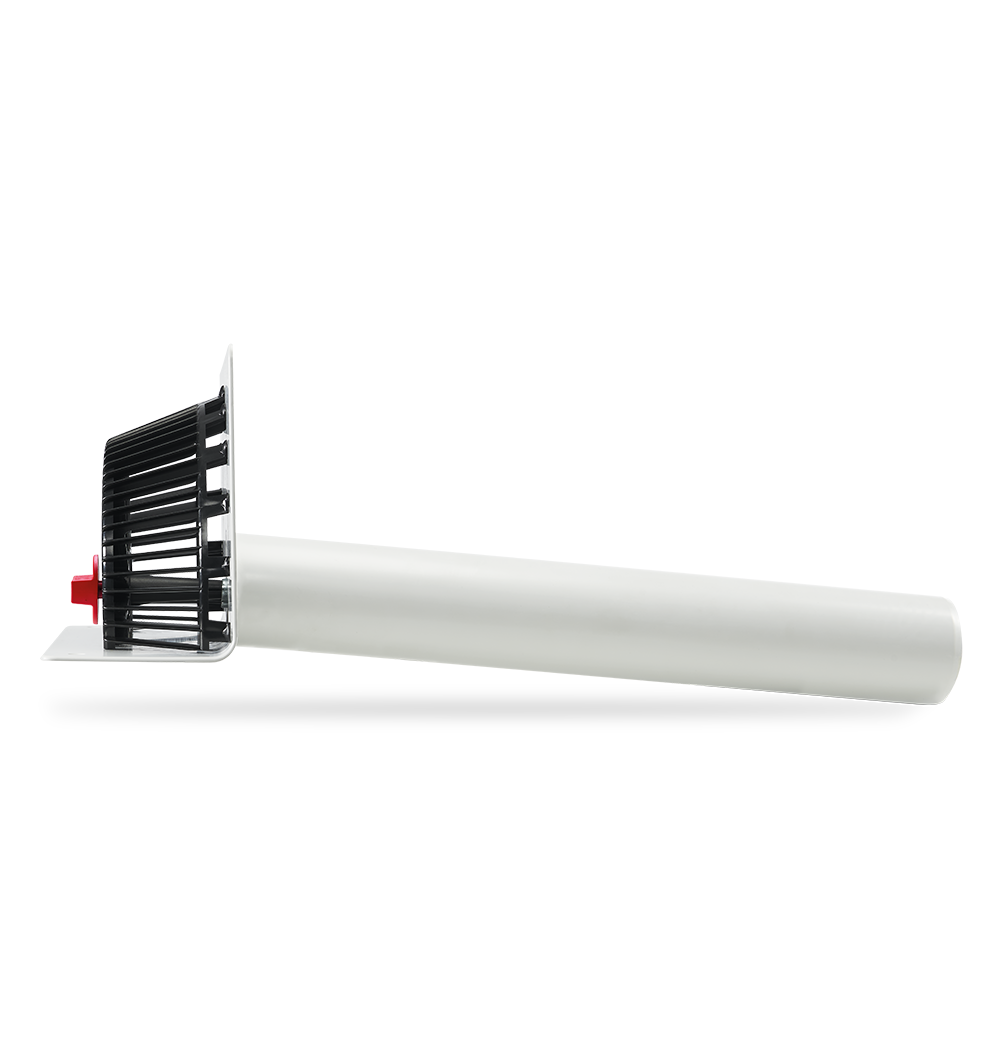

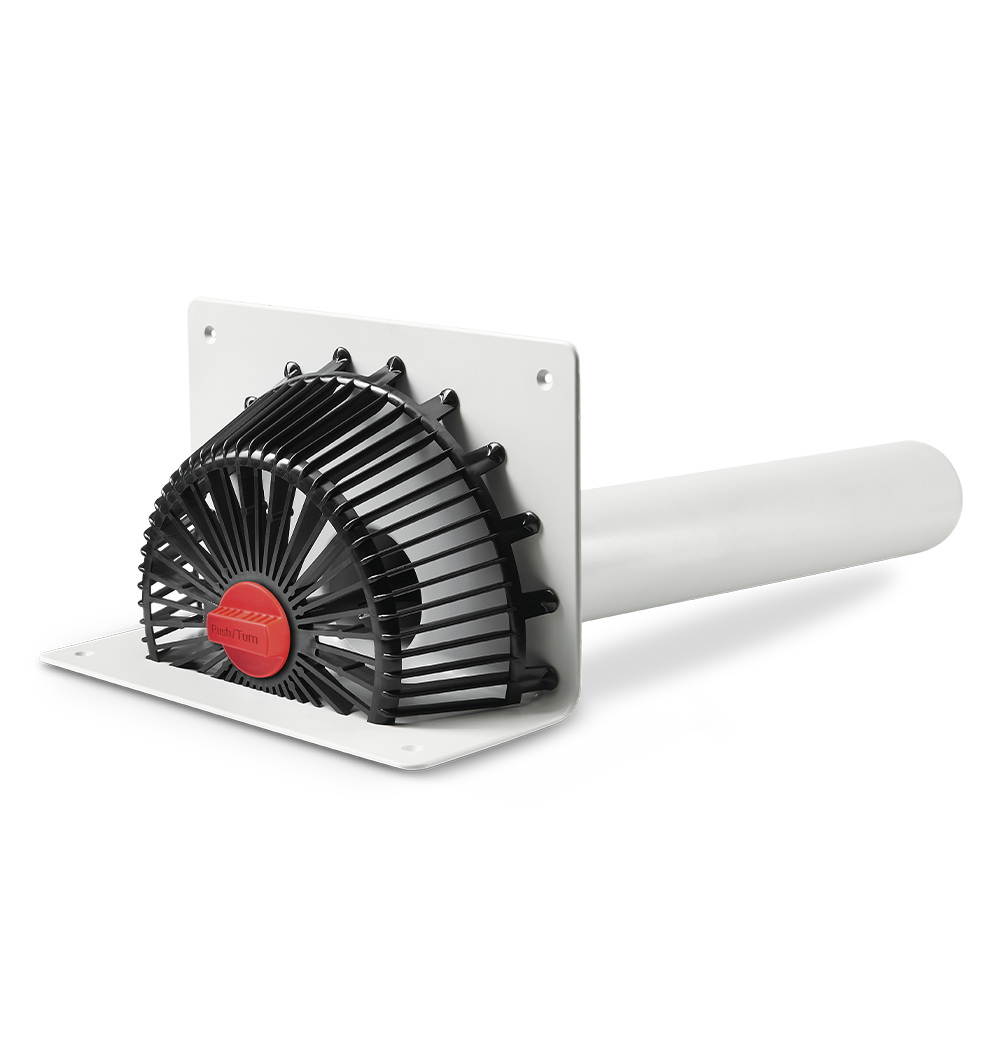

Kieskorb Vario Fix für Speier
Technische Daten
Kieskorb Vario Fix für Speier
| Technische Daten | ||
|---|---|---|
| D | 262 | mm |
| T | 77,5 | |
Downloads
Unser Vario Fix live in Action!
Verpackungseinheiten
Lieferung erfolgt im Karton, jeweils 10 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
Formteil als Aufsatz für Speier, Ablauf oder Gully. Dient der Rückhaltung von groben Schmutzpartikeln, um ein Verstopfen des Abwassersystems zu verhindern. Die strömungsoptimierte Geometrie sichert niedrige Verlustwerte und einen hohen Strömungsdurchsatz auch bei Starkregen.
Material
- PE schwarz
- Kälteschlagzäh, witterungsbeständig, UV-stabilisiert
Varianten
| Zubehör passend für | Durchmesser |
|---|---|
| Ablauf D 50 mm (DN 50) – D 160 mm (DN 150) |
Korb-D 260 mm Korb-H 95 mm |
| Speier D 50 mm (DN 50) – D 125 mm (DN 125) |
Einbau Kieskorb Vario Fix für Abläufe und Gullys
Die Lieferung erfolgt einbaufertig. Den Kieskorb mittig auf den Ablauf bzw. Gully setzen, Verriegelungsknopf nach unten drücken und nach rechts drehen zum Verriegeln – fertig. Die Spreizfüße lassen sich mit dem Drehmechanismus stufenlos an den Durchmesser des Ablaufs bzw. Gullys anpassen. Für einen späteren Ausbau einfach den Drehknopf zum Entriegeln wieder nach links drehen und Herausziehen. Die Spreizfüße lassen sich entriegelt einfach wieder zusammendrücken.
Beispiele
Zertifizierungen
Die Kieskörbe sind beim TÜV Rheinland LGA Products GmbH geprüft.
Technische Zeichnungen
Kieskorb Vario Fix für Abläufe und Gullys
Technische Daten
Kieskorb Vario Fix für Abläufe und Gullys
| Technische Daten | ||
|---|---|---|
| H1 | 95 | mm |
| H2 | 77,50 | |
| D1 | 260 | |
| D2 | D 50 – D 160 | |
Technische Zeichnungen
Kieskorb Vario Fix für Speier
Technische Daten
Kieskorb Vario Fix für Speier
| Technische Daten | ||
|---|---|---|
| D | 262 | mm |
| T | 77,5 | |
Downloads
Unser Vario Fix live in Action!
Verpackungseinheiten
Lieferung erfolgt im Karton, jeweils 10 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
