NEU
Clever kombiniert – günstiger im Set!

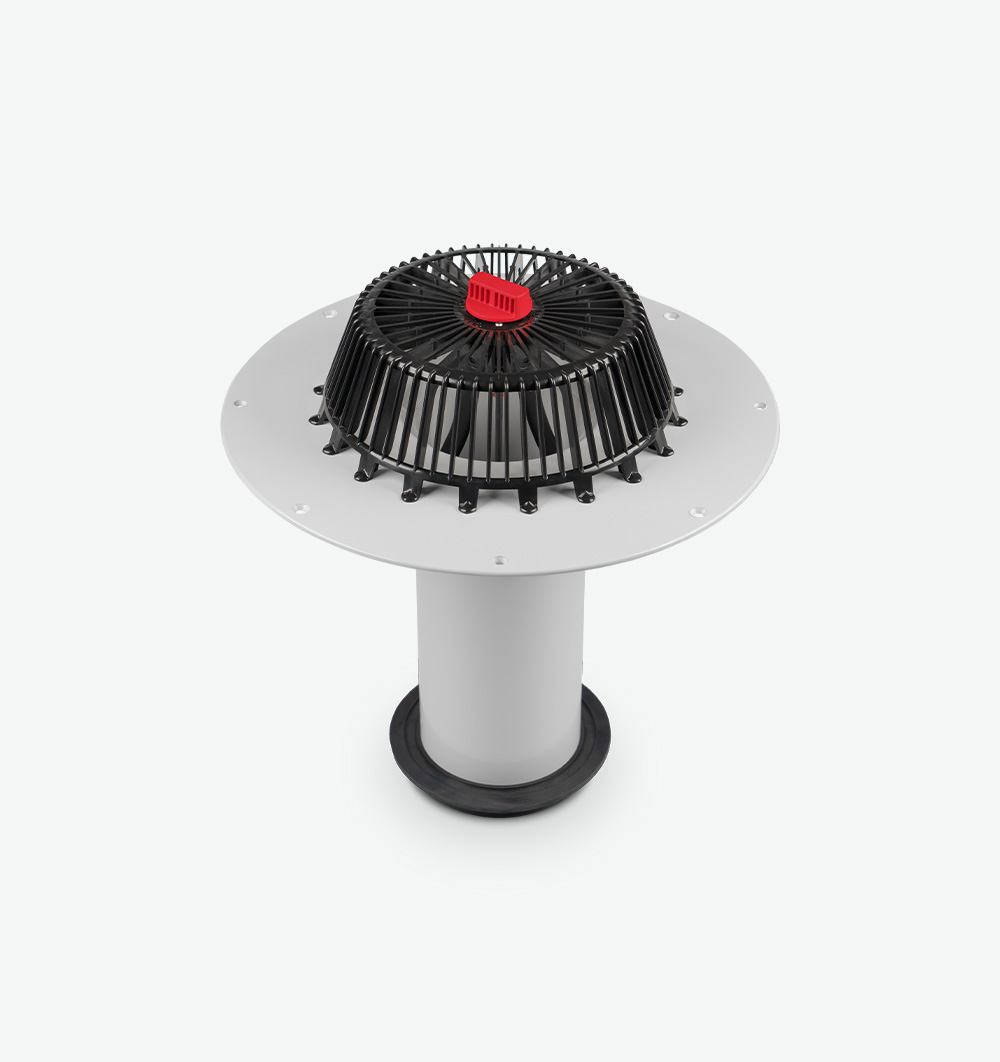

Der Sanierungsgully, bestehend aus Grundkörper mit Kieskorb und Lippendichtung, ist die Lösung bei sanierungsbedürftigen Altgullys im Dachpaket. Das senkrechte Rohr mit der aufgesteckten Lippendichtung wird in den bestehenden Altgully geschoben. Das Tablet des Sanierungsgullys bietet sicheren Anschluss für die Abdichtungsbahn.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Varianten PVC, FPO/PP 1 und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh. Alternativ auch mit angeschweißter Anschlussmanschette der Produktlinie Nexo Fix, für leichte Verbindung an die passende Dachbahn.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
| Material | Technische Angaben | Länge | |
|---|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
mit Kieskorb und Lippendichtung |
D 50 mm (DN 50) |
320 mm |
| 600 mm | |||
| D 75 mm (DN 70) |
320 mm | ||
| 600 mm | |||
| D 95 mm | 320 mm | ||
| 600 mm | |||
| D 110 mm (DN 100) |
320 mm | ||
| 600 mm | |||
| D 125 mm (DN 125) |
320 mm | ||
| 600 mm | |||
| D 160 mm (DN 150) |
320 mm | ||
| 600 mm | |||
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
3,70 l/s | k. A. |
| D 75 mm (DN 70) |
4,60 l/s | 13,20 l/s |
| D 110 mm (DN 100) |
5,55 l/s | 15,80 l/s |
| D 125 mm (DN 125) |
5,55 l/s | 16,00 l/s |
| D 160 mm (DN 150) |
5,60 l/s | 18,60 l/s |
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.)
| Durchmesser | Rückstausicherer Bereich |
|---|---|
| ø 50 mm (DN 50) | 61 bis 77 mm |
| ø 75 mm (DN 70) | 97 bis 108 mm |
| ø 95 mm | 100 bis 130 mm |
| ø 110 mm (DN 100) | 120 bis 135 mm |
| ø 125 mm (DN 125) | 152 bis 160 mm |
| ø 160 mm (DN 150) | 150 bis 180 mm |
| D1 (D Rohr) |
50 / 75 mm | 95 / 110 / 125 / 160 mm |
| D2 (D Platte) |
300 mm | 380 mm |
| l | 320 / 600 mm 1 | 320 / 600 mm 1 |
| t | 3,5 mm | 3,5 mm |
| Bitumenanschluss- manschette |
L 500 x B 500 mm | |
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Lieferung erfolgt im Karton, VE 1 Stück
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
