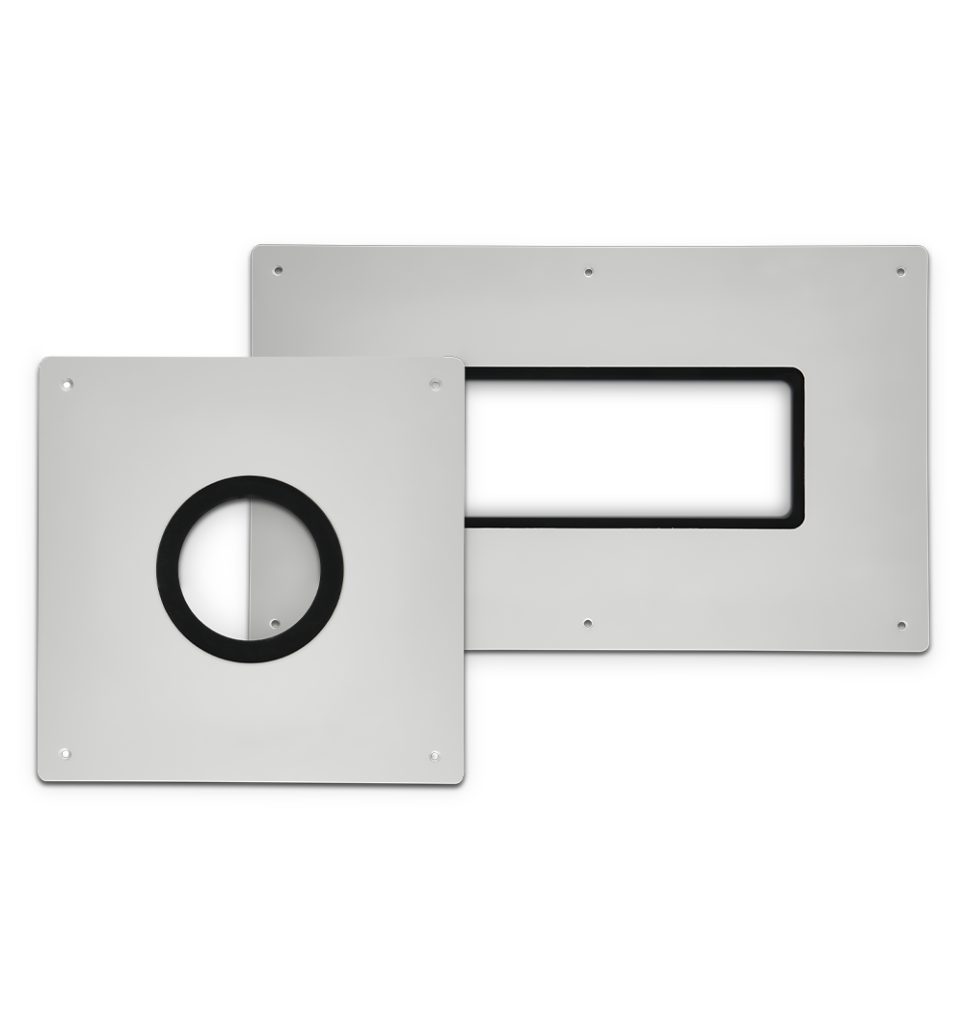

Dampfsperrplatte für Speier und Notüberlauf rund und rechteckig
Fertig konfigurierte Platte für dampfdichten Durchgang des Rohrs zur Attika
Funktion
Bei Durchführung des Rohres durch die Attika muss der Durchbruch dicht sein. Die Dampfsperrplatte einfach über dem Durchbruch an der Attika-Innenseite sauber vermitteln und mit dem Untergrund verbinden. Die Dampfsperrbahn auf dem Tablett anschließen, fertig. Speier oder Notüberlauf können bei späterer Montage einfach durchgeschoben werden, die Lippendichtung der Dampfsperrplatte liegt danach Allseitig am Rohr an.
Material
Die Grundplatte ist aus PVC gefertigt und damit sowohl resistent gegen Witterungseinflüsse als auch gegen UV-Strahlung. Das Material ist kälteschlagzäh und widersteht somit auch bei niedrigen Temperaturen mechanischer Belastung. Der Dichteinsatz ist aus EPDM gefertigt und bringt ähnlich langlebige Eigenschaften bei sehr guter Dichtfähigkeit durch die hohe Flexibilität des Gummis mit.
Varianten

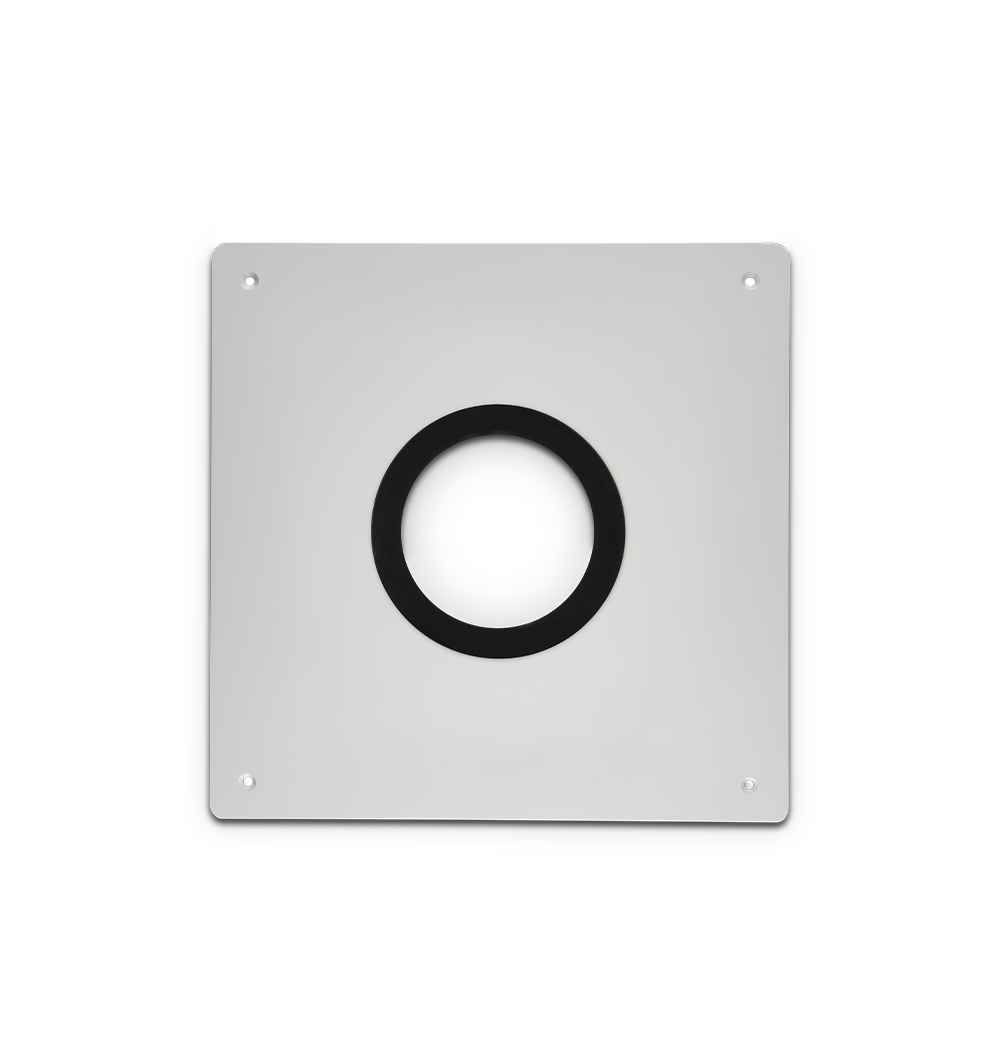

Speier und Notüberlauf rund
| Material | für Durchmesser |
|---|---|
| Platte PVC, 300 x 300 mm, ähnlich RAL 7047, Telegrau 4 |
D 50 mm (DN 50) |
| D 75 mm (DN 70) |
|
| D 95 mm | |
| D 110 mm (DN 100) |
|
| D 125 mm (DN 125) |
Beispiel
Speier und Notüberlauf rund
Varianten

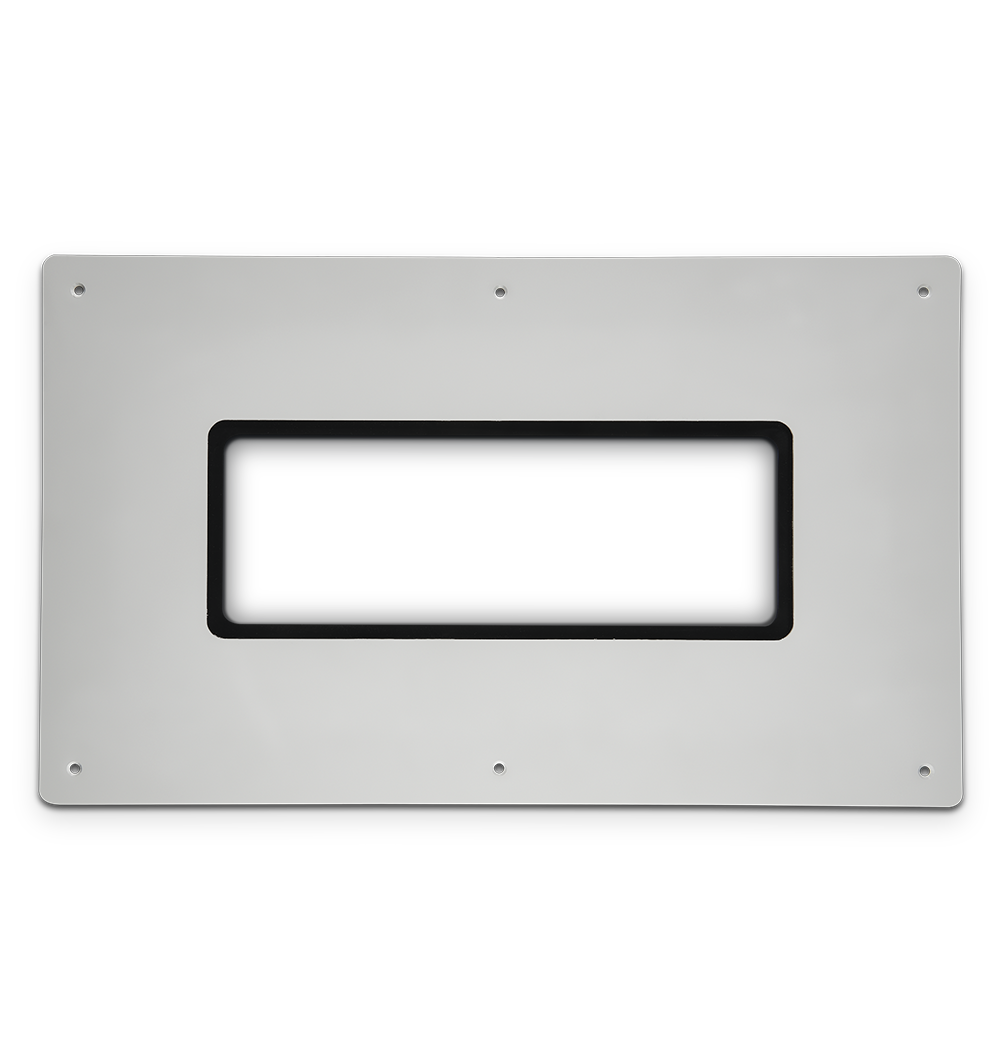

Speier und Notüberlauf rechteckig
| Material | Kanal = B x H x L mm |
|---|---|
| Platte PVC, ähnlich RAL 7047, Telegrau 4 |
für 120 x 60 |
| für 180 x 80 | |
| für 300 x 80 | |
| für 300 x 100 | |
| für 500 x 100 | |
| für 600 x 100 | |
| für 750 x 100 | |
| für 1000 x 100 |
Beispiel
Speier und Notüberlauf rechteckig

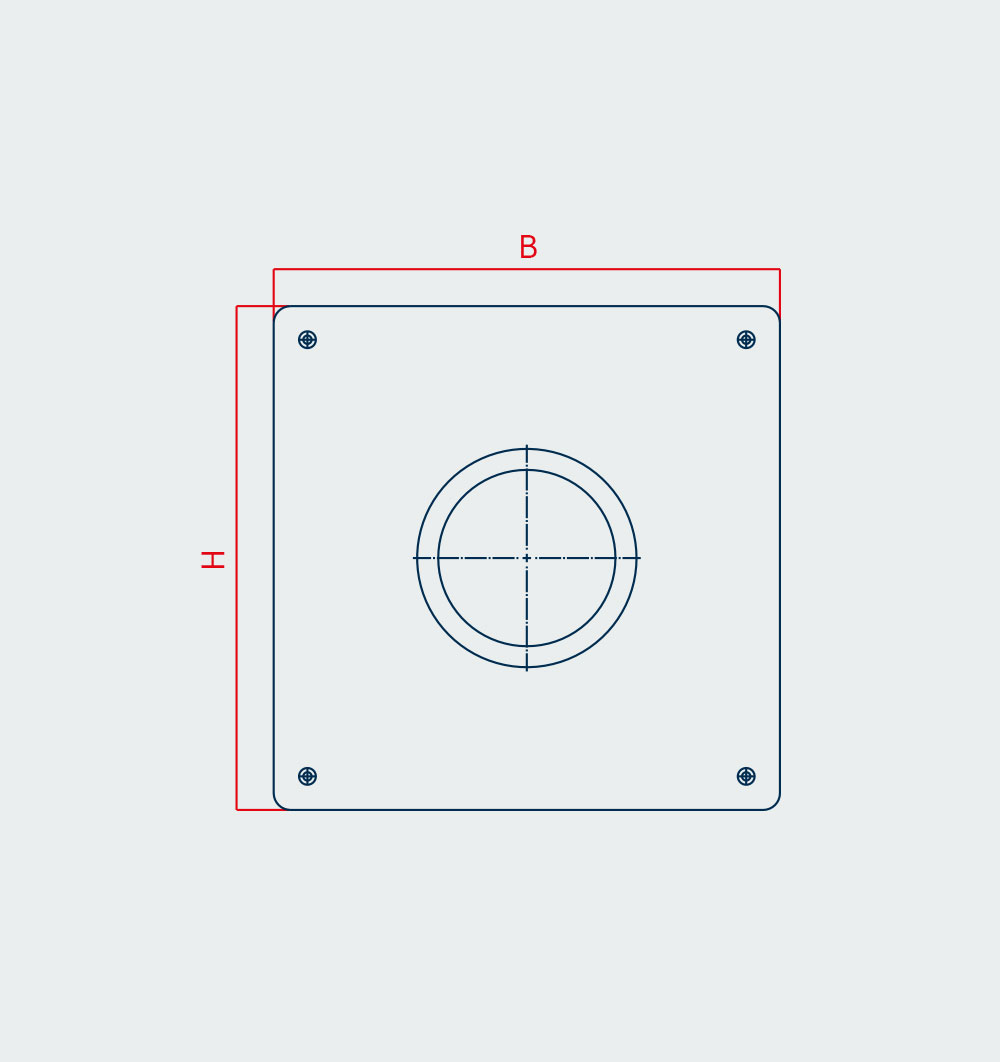

Technische Zeichnungen
Speier und Notüberlauf rund
| Technischen Daten | |||
|---|---|---|---|
| Speier und Notüberlauf rund | |||
| Variante | Breite B | Höhe H | |
| D 50 mm (DN 50) |
300 | 300 | mm |
| D 75 mm (DN 70) |
|||
| D 95 mm | |||
| D 110 mm (DN 110) |
|||
| D 125 mm (DN 125) |
|||

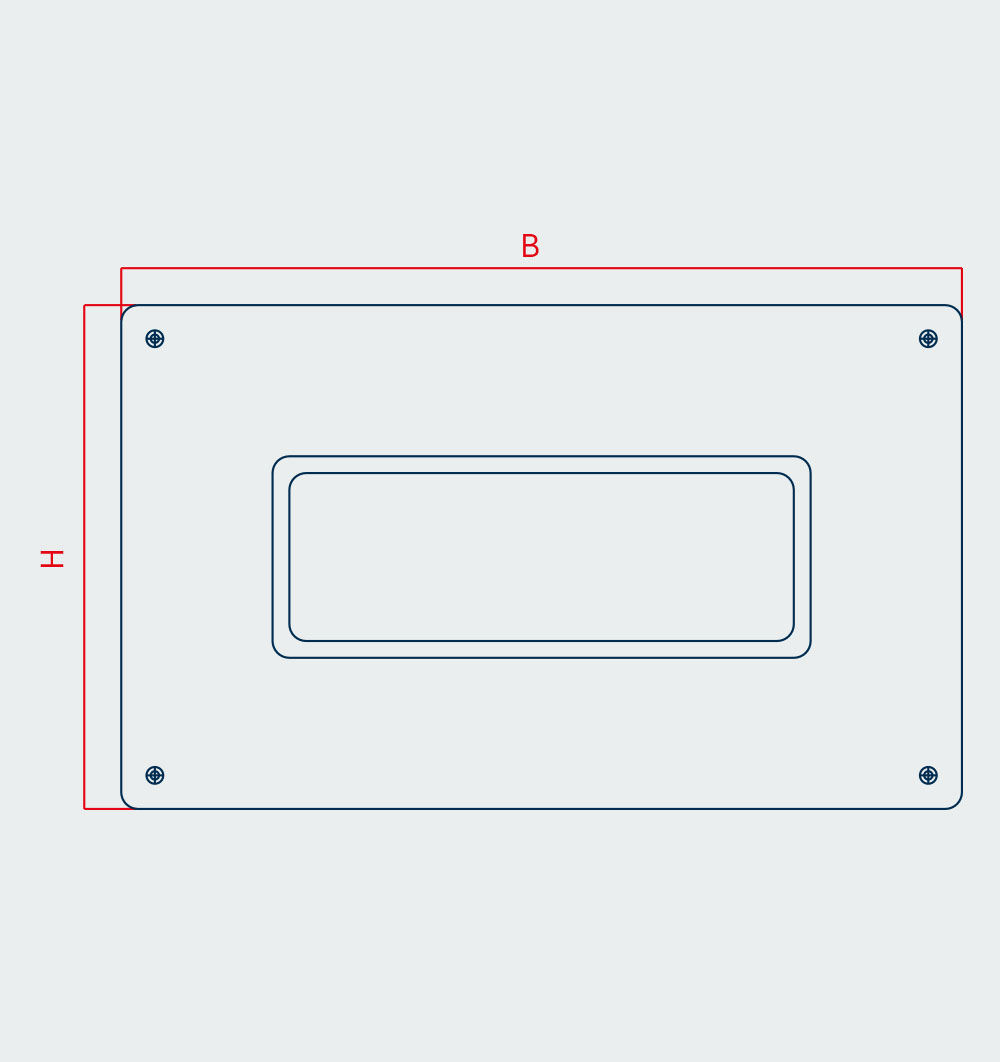

Technische Zeichnungen
Speier und Notüberlauf rechteckig
| Technische Daten |
|||
| Speier und Notüberlauf rechteckig | |||
| Variante | Breite B | Höhe H | |
| 120 x 60 | 320 | 260 | mm |
| 180 x 80 | 380 | 280 | |
| 300 x 80 | 500 | ||
| 300 x 100 | 300 | ||
| 500 x 100 | 700 | ||
| 600 x 100 | 800 | ||
| 750 x 100 | 950 | ||
| 1000 x 100 | 1200 | ||
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
Bei Durchführung des Rohres durch die Attika muss der Durchbruch dicht sein. Die Dampfsperrplatte einfach über dem Durchbruch an der Attika-Innenseite sauber vermitteln und mit dem Untergrund verbinden. Die Dampfsperrbahn auf dem Tablett anschließen, fertig. Speier oder Notüberlauf können bei späterer Montage einfach durchgeschoben werden, die Lippendichtung der Dampfsperrplatte liegt danach Allseitig am Rohr an.
Material
Die Grundplatte ist aus PVC gefertigt und damit sowohl resistent gegen Witterungseinflüsse als auch gegen UV-Strahlung. Das Material ist kälteschlagzäh und widersteht somit auch bei niedrigen Temperaturen mechanischer Belastung. Der Dichteinsatz ist aus EPDM gefertigt und bringt ähnlich langlebige Eigenschaften bei sehr guter Dichtfähigkeit durch die hohe Flexibilität des Gummis mit.
Varianten
Speier und Notüberlauf rund
| Material | für Durchmesser |
|---|---|
| Platte PVC, 300 x 300 mm, ähnlich RAL 7047, Telegrau 4 |
D 50 mm (DN 50) |
| D 75 mm (DN 70) |
|
| D 95 mm | |
| D 110 mm (DN 100) |
|
| D 125 mm (DN 125) |
Beispiel
Speier und Notüberlauf rund
Varianten
Speier und Notüberlauf rechteckig
| Material | Kanal = B x H x L mm |
|---|---|
| Platte PVC, ähnlich RAL 7047, Telegrau 4 |
für 120 x 60 |
| für 180 x 80 | |
| für 300 x 80 | |
| für 300 x 100 | |
| für 500 x 100 | |
| für 600 x 100 | |
| für 750 x 100 | |
| für 1000 x 100 |
Beispiel
Speier und Notüberlauf rechteckig
Technische Zeichnungen
Speier und Notüberlauf rund
| Technischen Daten | |||
|---|---|---|---|
| Speier und Notüberlauf rund | |||
| Variante | Breite B | Höhe H | |
| D 50 mm (DN 50) |
300 | 300 | mm |
| D 75 mm (DN 70) |
|||
| D 95 mm | |||
| D 110 mm (DN 110) |
|||
| D 125 mm (DN 125) |
|||
Technische Zeichnungen
Speier und Notüberlauf rechteckig
| Technische Daten |
|||
| Speier und Notüberlauf rechteckig | |||
| Variante | Breite B | Höhe H | |
| 120 x 60 | 320 | 260 | mm |
| 180 x 80 | 380 | 280 | |
| 300 x 80 | 500 | ||
| 300 x 100 | 300 | ||
| 500 x 100 | 700 | ||
| 600 x 100 | 800 | ||
| 750 x 100 | 950 | ||
| 1000 x 100 | 1200 | ||
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
