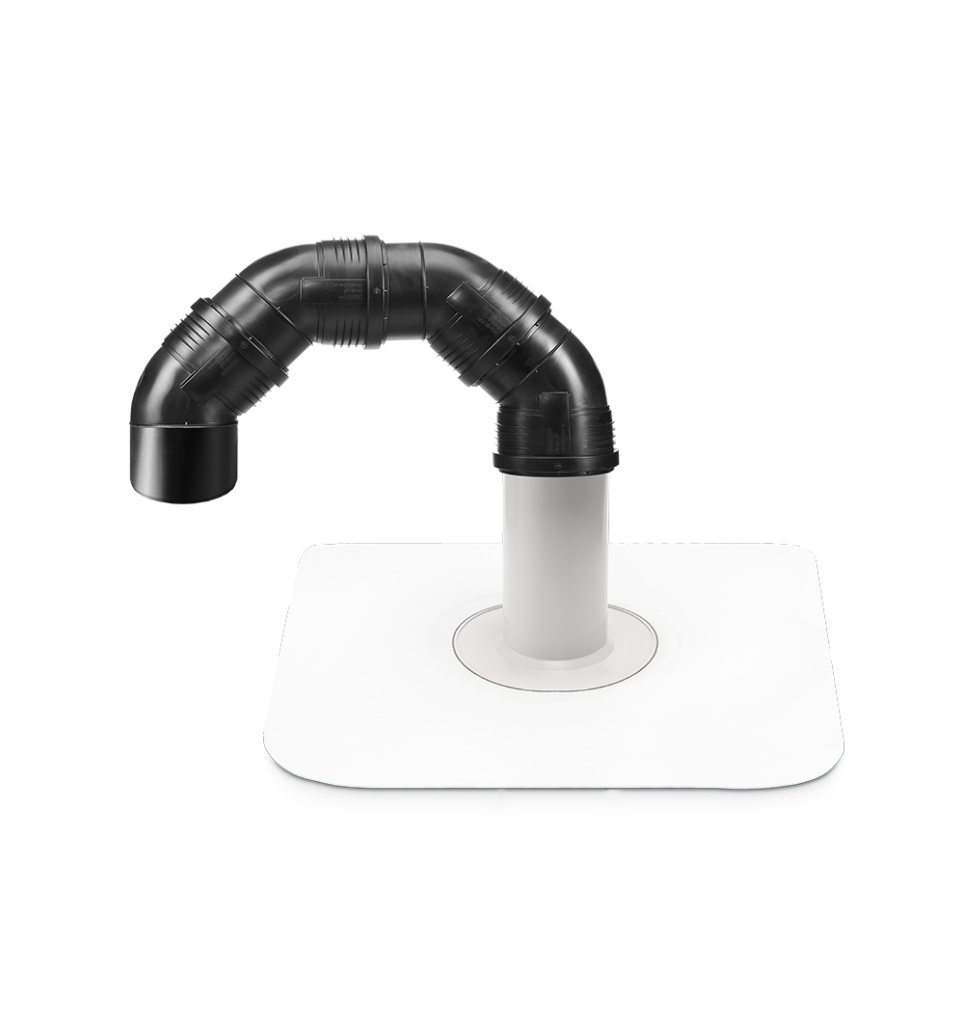

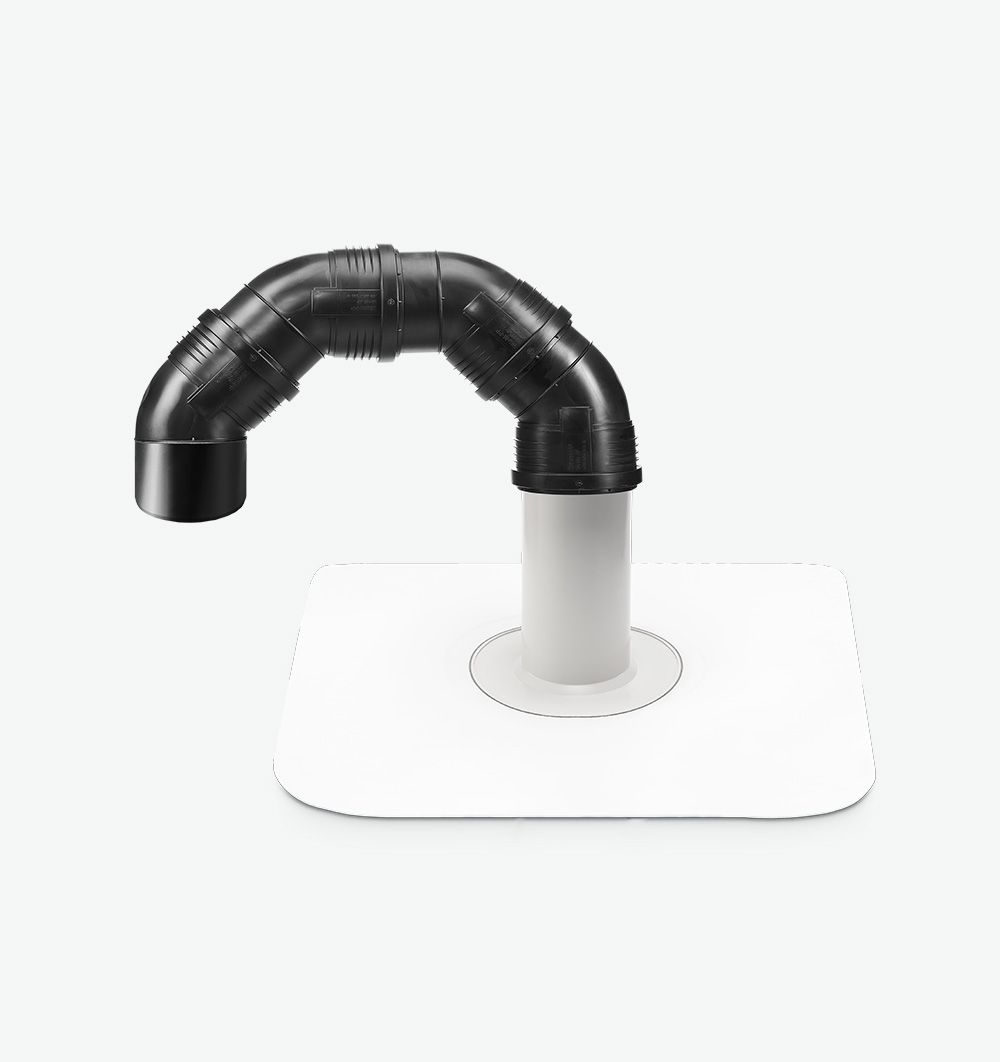

Energie-Durchführung Nexo Fix Kaltdach PVC
NEU
Durchführung von Kabeln / Leitungen durch das Dachpaket.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten FPO/PP, PVC mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Der Grundkörper besteht aus witterungsbeständig modifiziertem Kunststoff mit folgenden Eigenschaften: UV-stabilisiert, beständig gegen thermischen Abbau und oxidative Alterung, kalteschlagzäh für den Einsatz unter anspruchsvollen klimatischen Bedingungen.
Einbau
Den Lüfter auf dem vorgesehenen Untergrund ausrichten und über die Bohrungen am Rand des Montageflansches an vier Punkten lagegesichert befestigen. Die Abdichtungsbahn auf dem horizontalen Flanschbereich fachgerecht und gemäß den Verarbeitungsvorgaben des Dachbahnenherstellers verschweißen. Das Kabel und Leitungen durch den Lüfter nach oben führen und anschließend durch den Schwanenhalsbogen einfädeln. Den Schwanenhalsbogen passgenau auf dem Lüfterunterteil positionieren und umlaufend fest aufdrücken. Abschließend die Lagesicherheit des Schwanenhalsbogens kontrollieren.
Varianten
| Material | Technische Angaben 2 | Höhe | Folien- anschluss |
|---|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
D 75 mm (DN 70) | 354 mm 1 | PVC |
| D 110 mm (DN 100) | |||
| D 125 mm (DN 125) | |||
| D 160 mm (DN 150) |
1 Sonderlängen auf Anfrage lieferbar
2 Achtung: Bitte beachten Sie, dass die visuelle Darstellung von der Abbildung abweichen kann
Beispiele

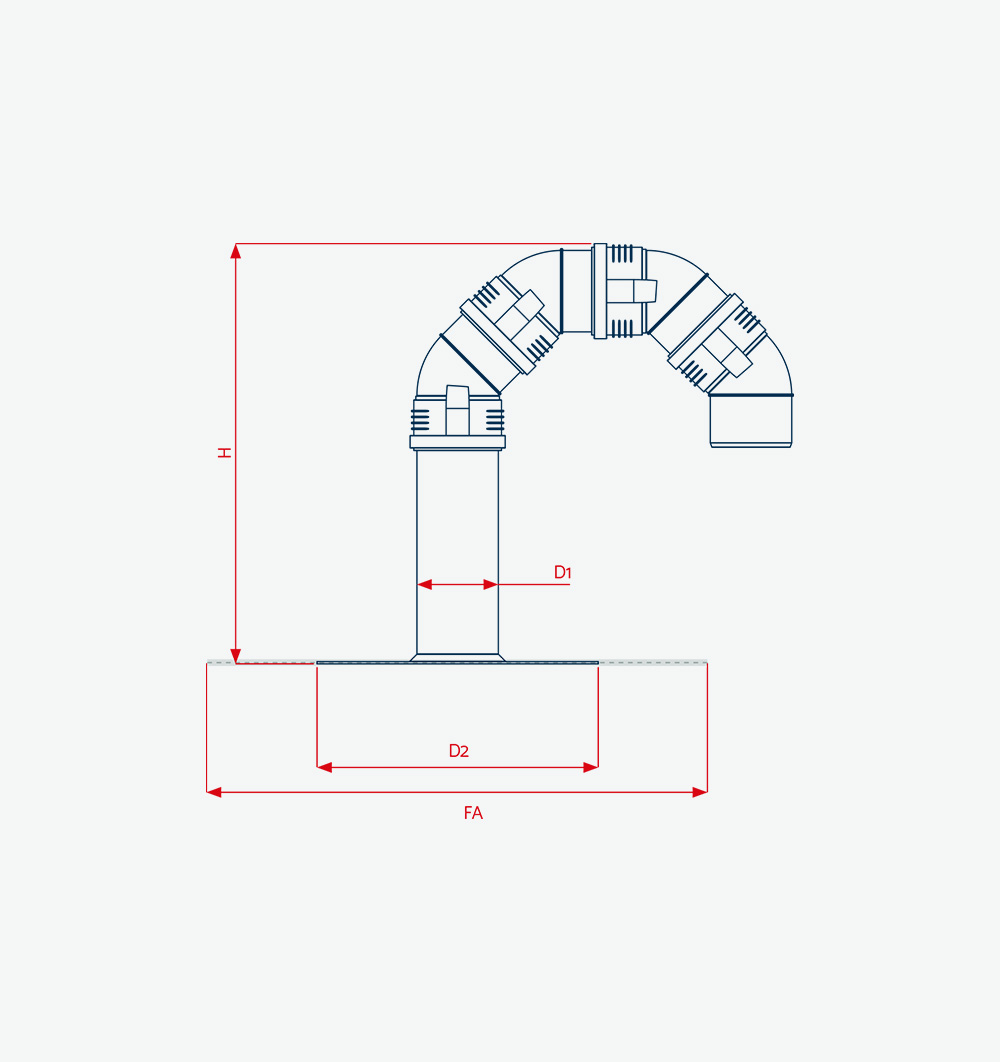

Technische Zeichnungen
Technische Daten
| H | 450 mm | 495 mm | 528 mm | 557 mm |
| D1 (D Rohr) |
D 75 mm (DN 70) |
D 110 mm (DN 100) |
D 125 mm (DN125) |
D 160 mm (DN150) |
| D2 (D Platte) |
300 mm | 380 mm | 380 mm | 380 mm |
| Folienanschluss (FA) | 500 mm | 570 mm | 570 mm | 570 mm |
Lieferbare Größen
- D 75 mm (DN 70)
- D 110 mm (DN 100)
- D 125 mm (DN125)
- D 160 mm (DN150)
Sonderlängen auf Anfrage lieferbar.
Achtung: Bitte beachten Sie, dass die visuelle Darstellung von der Abbildung abweichen kann
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
