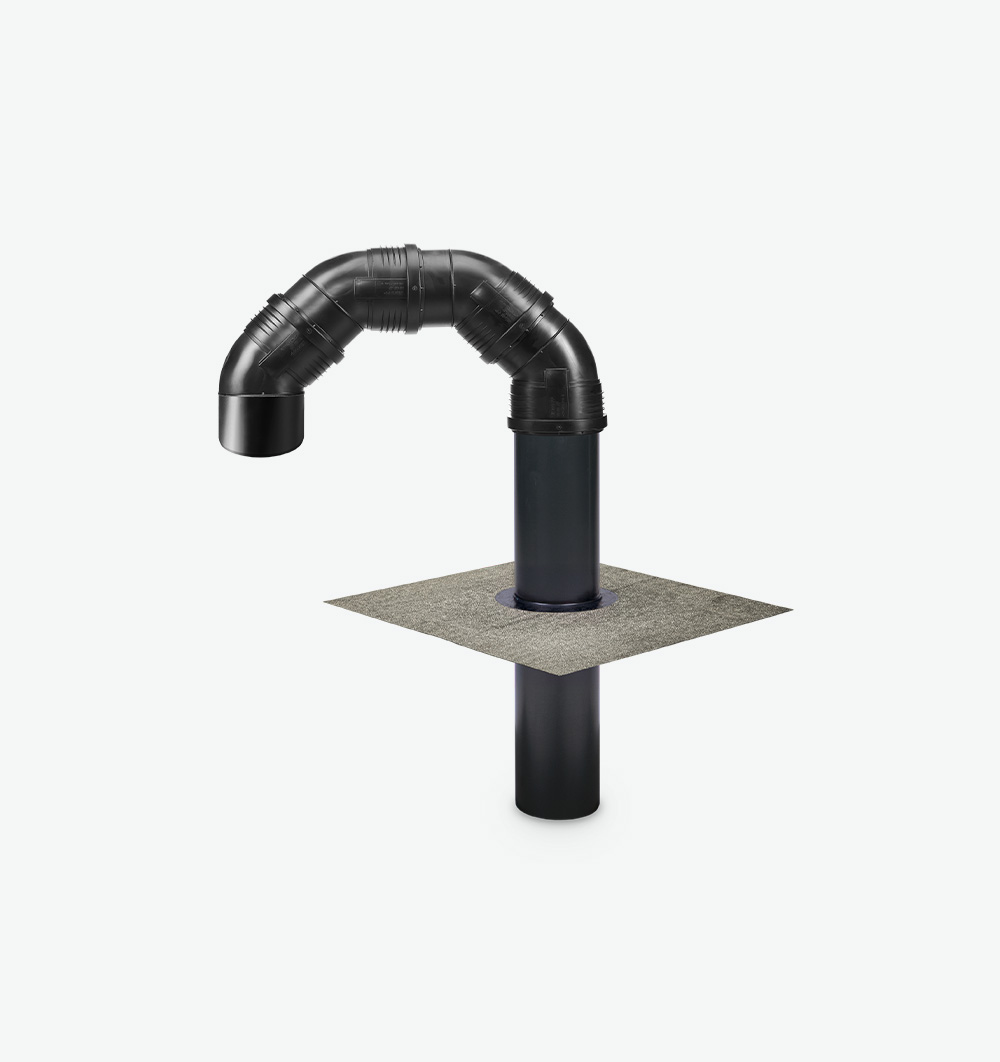

Energie-Durchführung Warmdach BIT
NEU
Durchführung von Kabeln / Leitungen durch das Dachpaket.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten FPO/PP, PVC und BIT (mit aufkaschierter Bitumenanschlussmanschette). Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Einbau
Das Rohrunterteil in die vorbereitete Öffnung des Dachpakets einführen. Den Lüfter auf dem Untergrund ausrichten und über die vorgesehenen Bohrungen am Rand des Montageflansches an vier Punkten lagegesichert befestigen. Die Abdichtungsbahn auf dem horizontalen Flanschbereich fachgerecht und gemäß den Verarbeitungsvorgaben des Dachbahnenherstellers verschweißen. Kabel und Leitungen durch den Lüfter nach oben führen und anschließend durch den Schwanenhalsbogen einfädeln. Den Schwanenhalsbogen passgenau auf dem Lüfterunterteil positionieren und umlaufend fest aufdrücken. Abschließend die korrekte Lage und sichere Fixierung des Schwanenhalsbogens überprüfen.
Varianten
| Material | Technische Angaben 2 | Rohrlänge | |
|---|---|---|---|
| BIT Besandet |
Ungedämmt, mit Bitumenanschluss- manschette |
D 75 mm (DN 70) |
ober- / unterhalb Tablett 300 / 320 mm 1 |
| D 110 mm (DN 100) |
|||
| D 125 mm (DN 125) |
|||
| D 160 mm (DN 150) |
|||
1 Sonderlängen auf Anfrage lieferbar
2 Achtung: Bitte beachten Sie, dass die visuelle Darstellung von der Abbildung abweichen kann
Beispiele

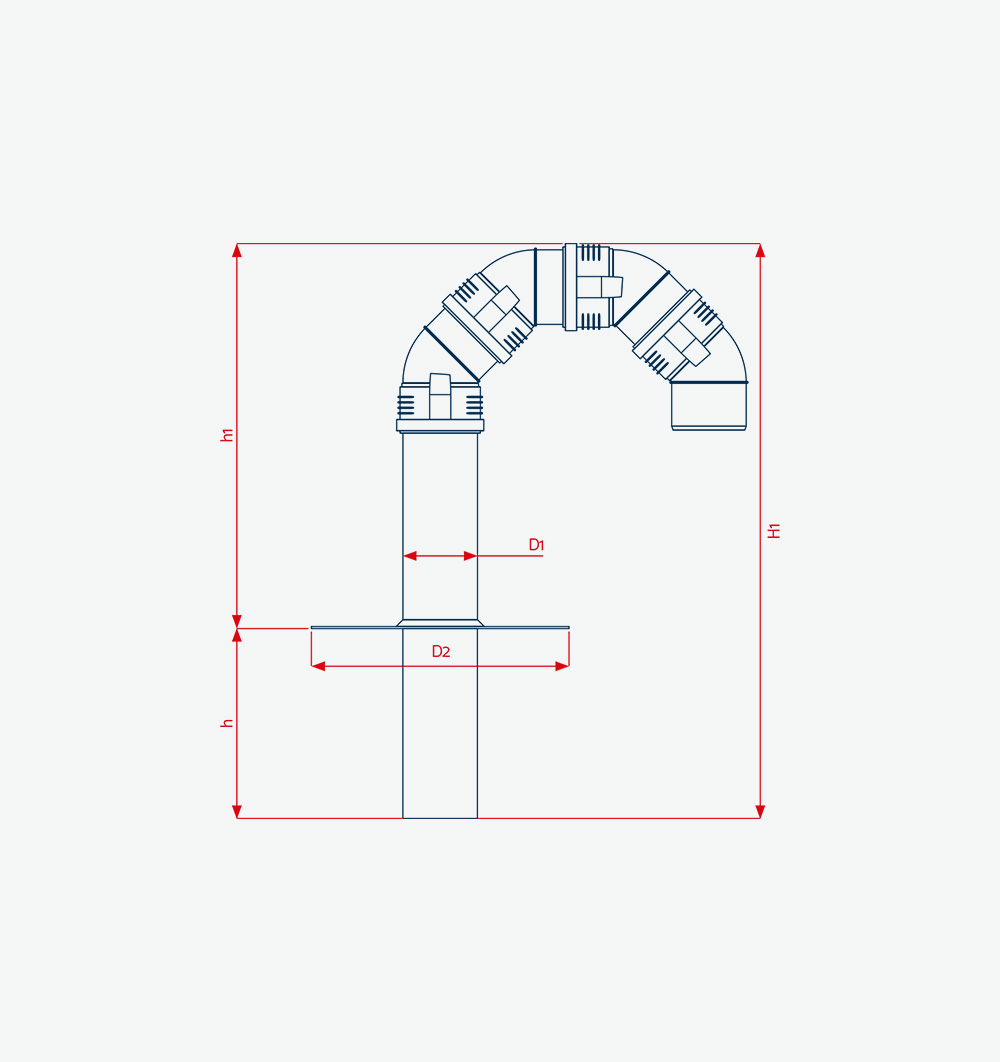

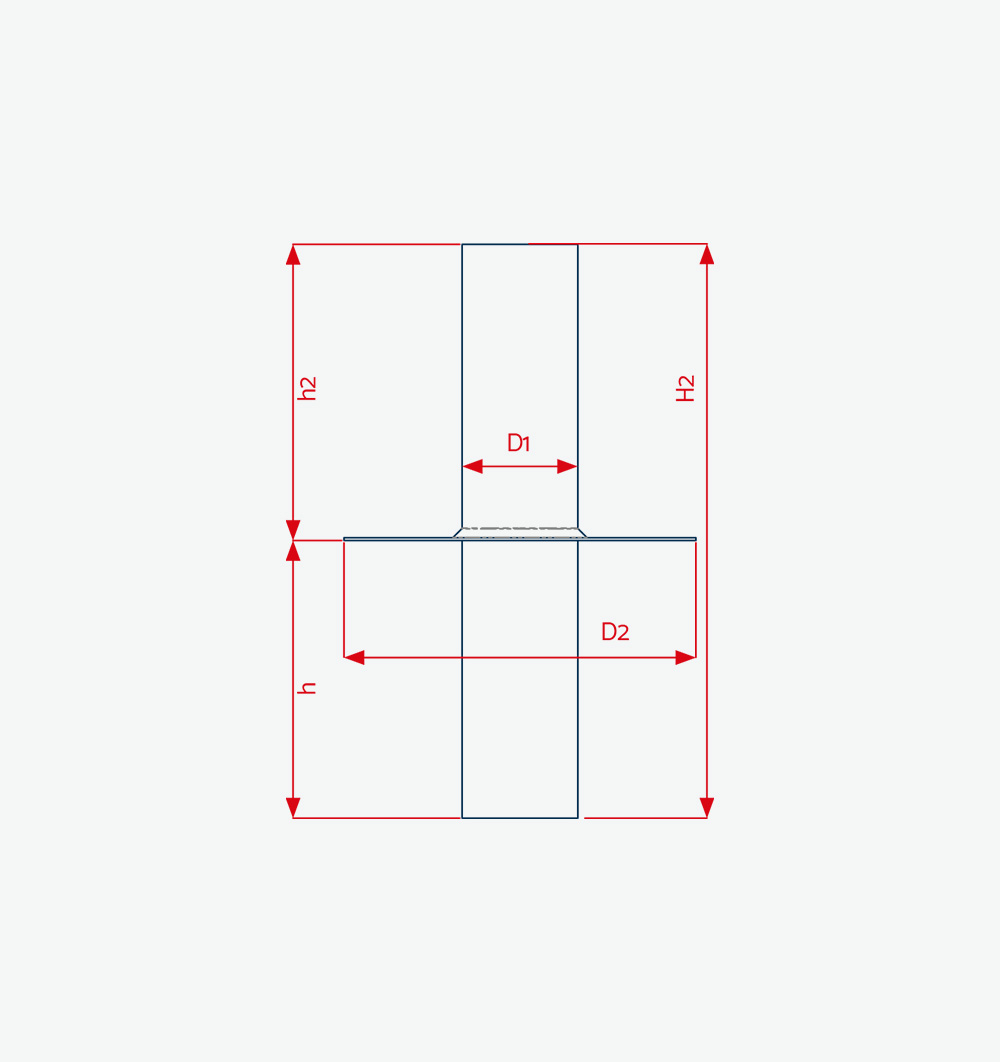

Technische Zeichnungen
Technische Daten
| H1 (mit Schwanen- hals) |
755 mm | 800 mm | 833 mm | 862 mm |
| H2 (ohne Schwanen- hals) |
617 mm | 617 mm | 617 mm | 617 mm |
| D1 (D Rohr) |
D 75 mm (DN 70) |
D 110 mm (DN 100) |
D 125 mm (DN125) |
D 160 mm (DN150) |
| D2 (D Platte) |
300 mm | 380 mm | 380 mm | 380 mm |
| h1 (mit Schwanen- hals) |
450 mm | 495 mm | 528 mm | 557 mm |
| h2 (ohne Schwanen- hals) |
320 mm | 320 mm | 320 mm | 320 mm |
| h | 295 mm | 295 mm | 295 mm | 295 mm |
Lieferbare Größen
- D 75 mm (DN 70)
- D 110 mm (DN 100)
- D 125 mm (DN125)
- D 160 mm (DN150)
Sonderlängen auf Anfrage lieferbar.
Achtung: Bitte beachten Sie, dass die visuelle Darstellung von der Abbildung abweichen kann.
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten FPO/PP, PVC und BIT (mit aufkaschierter Bitumenanschlussmanschette). Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Einbau
Das Rohrunterteil in die vorbereitete Öffnung des Dachpakets einführen. Den Lüfter auf dem Untergrund ausrichten und über die vorgesehenen Bohrungen am Rand des Montageflansches an vier Punkten lagegesichert befestigen. Die Abdichtungsbahn auf dem horizontalen Flanschbereich fachgerecht und gemäß den Verarbeitungsvorgaben des Dachbahnenherstellers verschweißen. Kabel und Leitungen durch den Lüfter nach oben führen und anschließend durch den Schwanenhalsbogen einfädeln. Den Schwanenhalsbogen passgenau auf dem Lüfterunterteil positionieren und umlaufend fest aufdrücken. Abschließend die korrekte Lage und sichere Fixierung des Schwanenhalsbogens überprüfen.
Varianten
| Material | Technische Angaben 2 | Rohrlänge | |
|---|---|---|---|
| BIT Besandet |
Ungedämmt, mit Bitumenanschluss- manschette |
D 75 mm (DN 70) |
ober- / unterhalb Tablett 300 / 320 mm 1 |
| D 110 mm (DN 100) |
|||
| D 125 mm (DN 125) |
|||
| D 160 mm (DN 150) |
|||
1 Sonderlängen auf Anfrage lieferbar
2 Achtung: Bitte beachten Sie, dass die visuelle Darstellung von der Abbildung abweichen kann
Beispiele
Technische Zeichnungen
Technische Daten
| H1 (mit Schwanen- hals) |
755 mm | 800 mm | 833 mm | 862 mm |
| H2 (ohne Schwanen- hals) |
617 mm | 617 mm | 617 mm | 617 mm |
| D1 (D Rohr) |
D 75 mm (DN 70) |
D 110 mm (DN 100) |
D 125 mm (DN125) |
D 160 mm (DN150) |
| D2 (D Platte) |
300 mm | 380 mm | 380 mm | 380 mm |
| h1 (mit Schwanen- hals) |
450 mm | 495 mm | 528 mm | 557 mm |
| h2 (ohne Schwanen- hals) |
320 mm | 320 mm | 320 mm | 320 mm |
| h | 295 mm | 295 mm | 295 mm | 295 mm |
Lieferbare Größen
- D 75 mm (DN 70)
- D 110 mm (DN 100)
- D 125 mm (DN125)
- D 160 mm (DN150)
Sonderlängen auf Anfrage lieferbar.
Achtung: Bitte beachten Sie, dass die visuelle Darstellung von der Abbildung abweichen kann.
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
