NEU

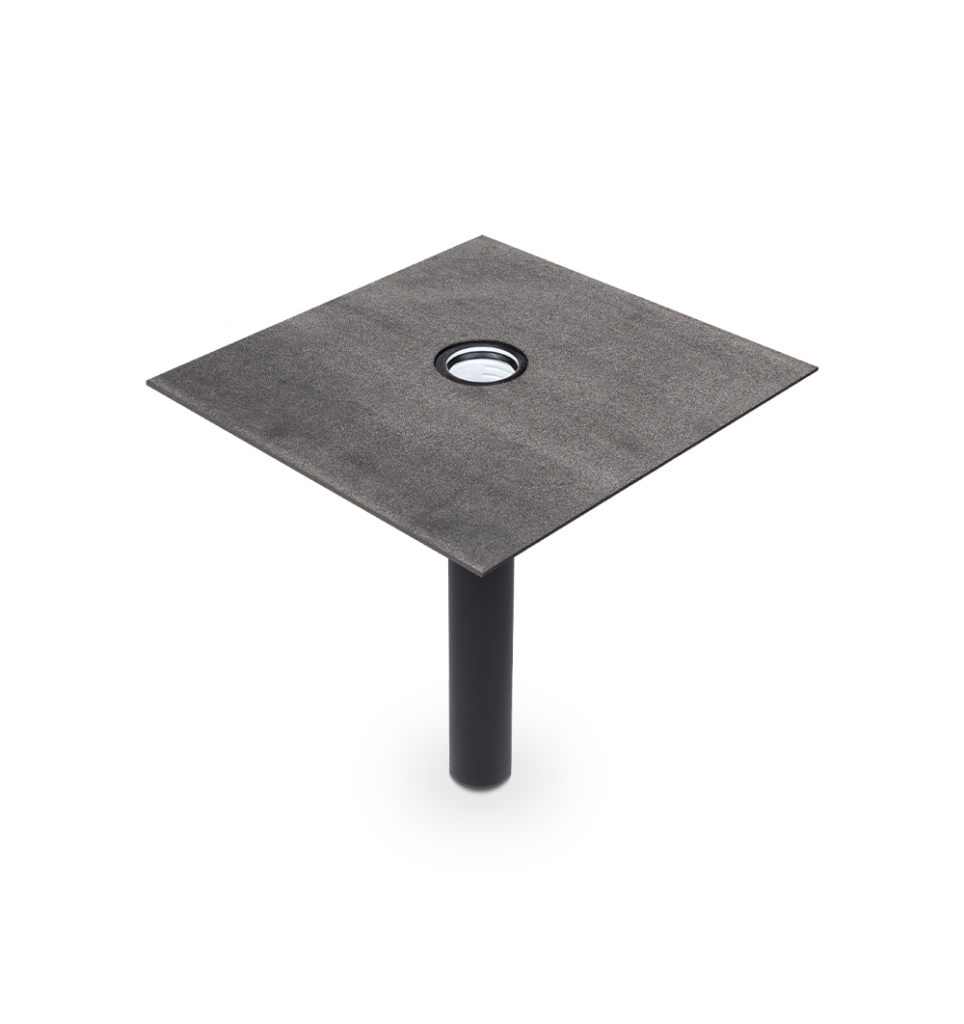

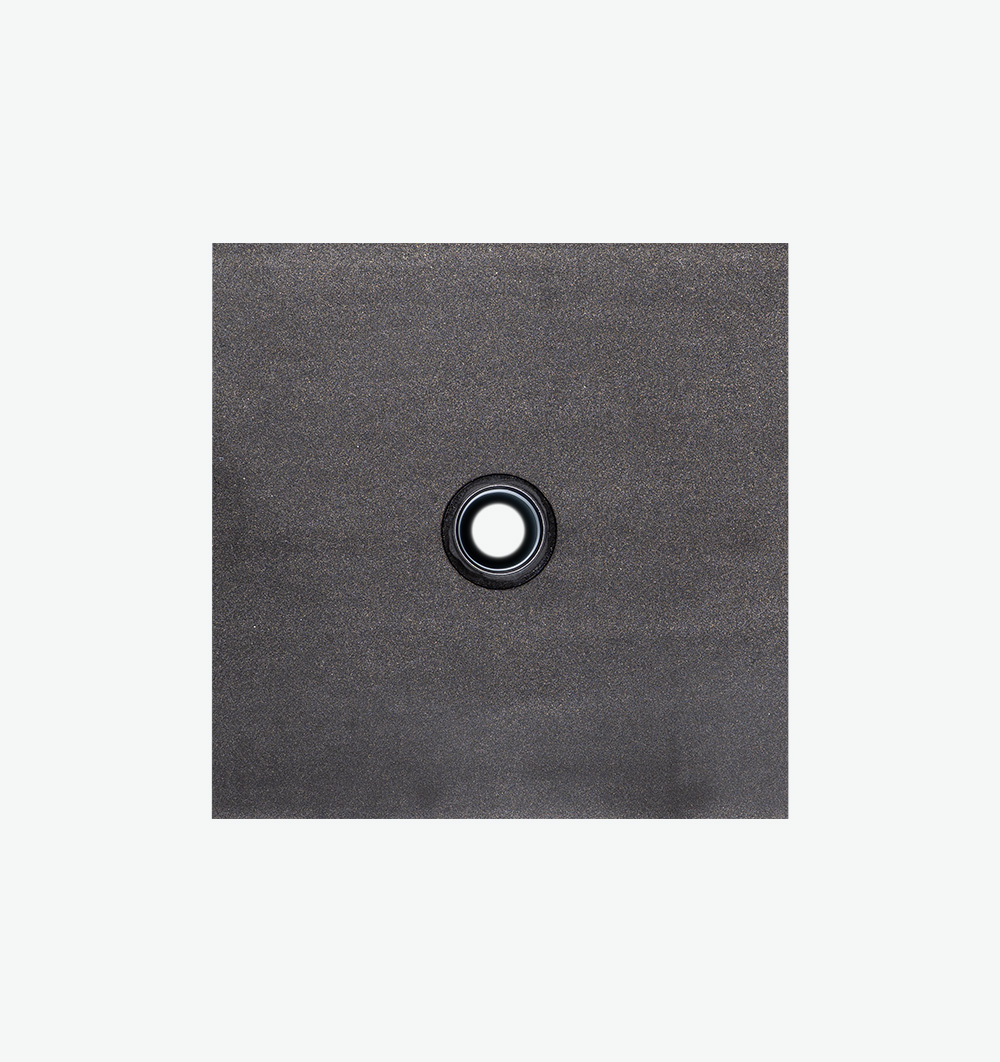

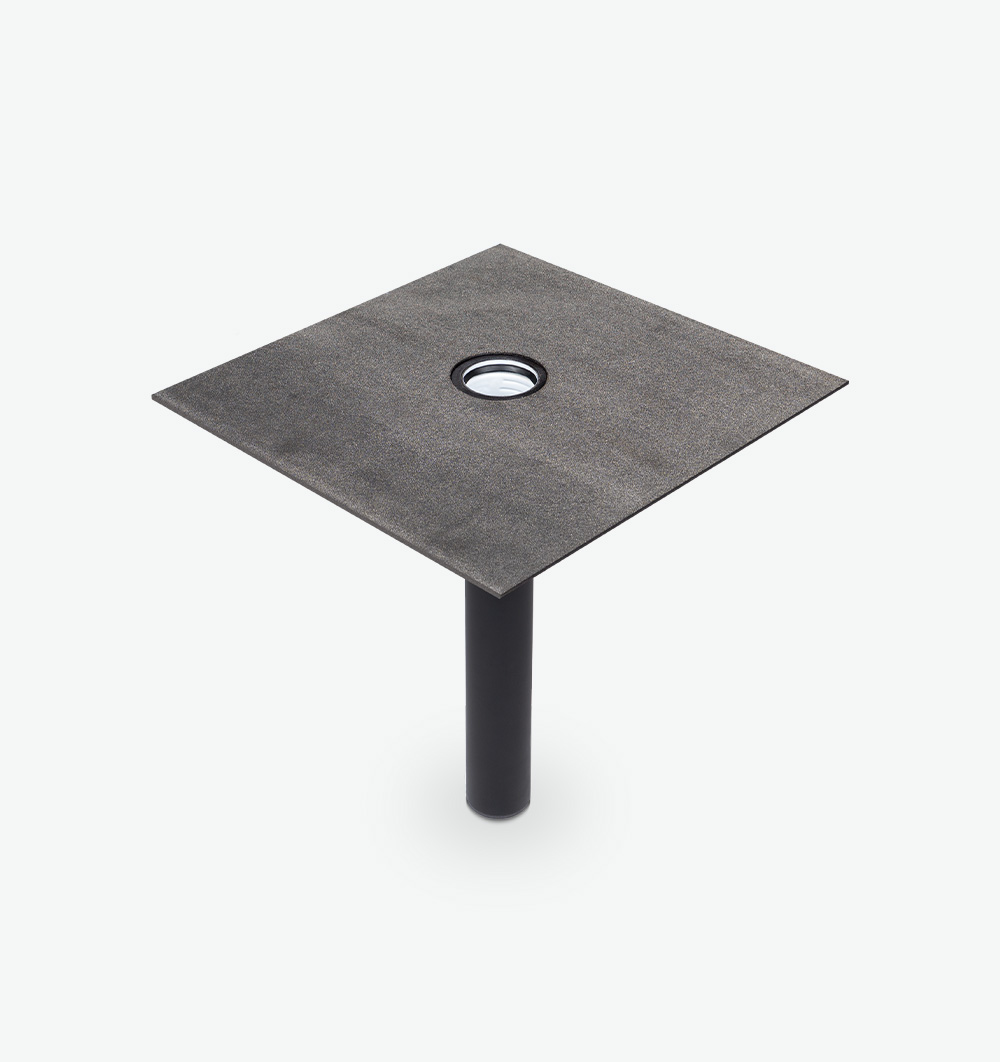

Formteil für die vertikale Be- und Entlüftung durch das Dachpaket. Einbau auf der Dampfsperrebene. Erhältlich sind Varianten in BIT und Folie für den Anschluss an die Dampfsperre sowie die Ausführung Classic für Flüssigkunststoff-Beschichtungen.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Die Anschlussmanschette Bitumen oder Folie bietet einen leichten und sicheren Anschluss an die jeweilige Dampfsperrbahn. Rohrdurchmesser in den gängigen DN-Größen für sicheren Anschluss an darunterliegende Lüftungsleitung. Das untere Rohrende des auf der Abdichtungsebene eingebauten Stranglüfters in die Anschlussmuffe der VaporBase fügen für fachgerechten Anschluss. Das Bauteil ist nicht UV-beständig.
| Material | Technische Angaben 2 | Länge | |
|---|---|---|---|
| BIT Besandet |
ø 75 mm (DN 70) |
Mit Bitumen- anschluss- manschette |
500 mm 1 |
| ø 110 mm (DN 100) |
|||
| ø 125 mm (DN 125) |
|||
| ø 160 mm (DN 150) |
|||
1 Sonderlängen auf Anfrage lieferbar
2 Abgewinkelte Ausführung auf Anfrage lieferbar
| H | 500 mm 1 |
| D1 (D Rohr) | D 75 mm (DN 70) / D 110 mm (DN 100) / D 125 mm (DN 125) / D 160 mm (DN 150) |
| D2 (D Platte) • D 75 mm (DN 70) |
300 mm |
| D2 (D Platte) • D 110 mm (DN 100) • D 125 mm (DN 125) • D 160 mm (DN 150) |
380 mm |
| D3 BIT-Ausführung | 500 x 500 mm |
| D3 Folien-Ausführung | 500 x 500 mm |
1 Sonderlängen auf Anfrage lieferbar
Lieferung erfolgt im Karton, VE 1 Stück
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
