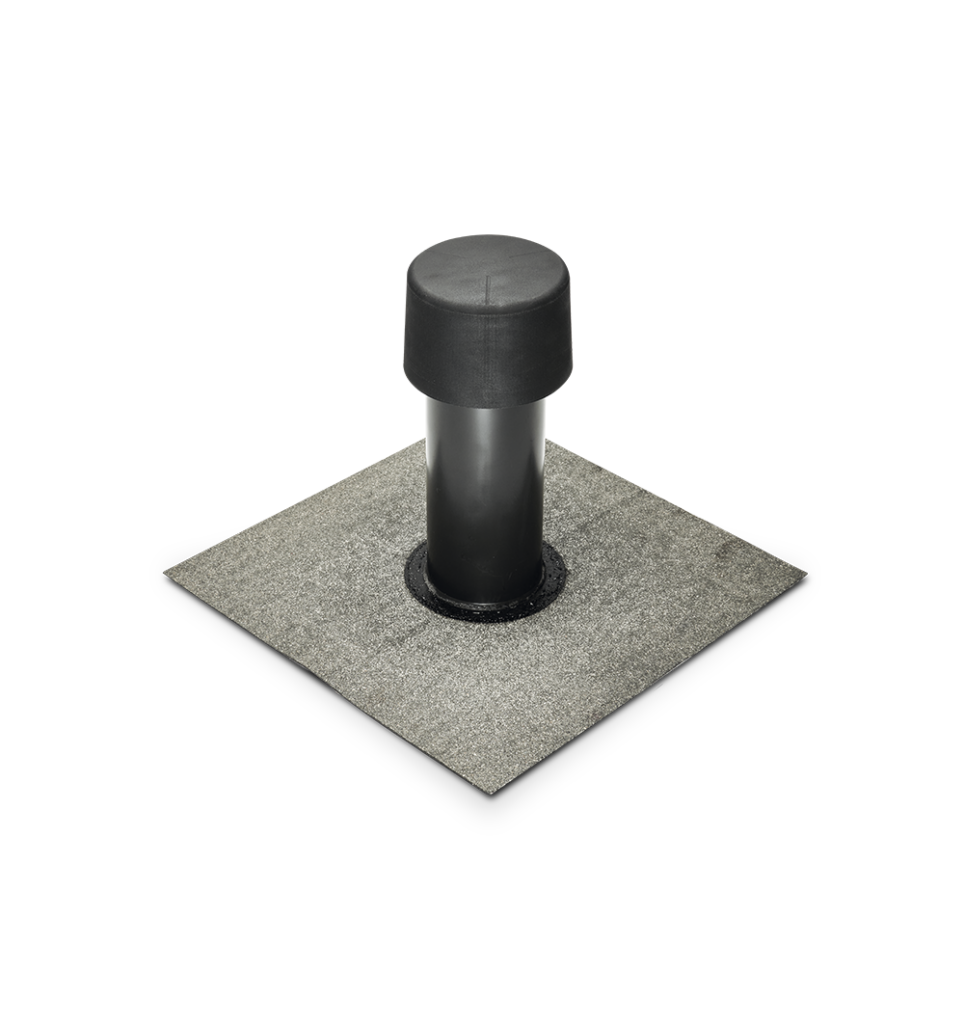

Kaltdachlüfter mit Wetterschutzkappe BIT 2026
- Be- und Entlüftung von Dachkonstruktionen
- Bei einem durchfeuchteten Dachpaket zur Feuchteabfuhr und Austrocknung
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC, FPO/PP 1 und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Einbau
Lüfter auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Bahn auf das Tablett führen und mit mindestens 20 mm Schweißnahtbreite Bahn und Tablett verbinden. Bei der Variante BIT den werksseitig aufkaschierten Bitumenanschluss fachgerecht in den mehrlagigen Abdichtungsverbund einbinden.
Varianten
| Material | Technische Angaben | Höhe |
|---|---|---|
| BIT Besandet |
D 75 mm (DN 70) | 354 mm 1 |
| D 110 mm (DN 100) | ||
| D 125 mm (DN 125) | ||
| D 160 mm (DN 150) |
1 Sonderlängen auf Anfrage lieferbar
Beispiele

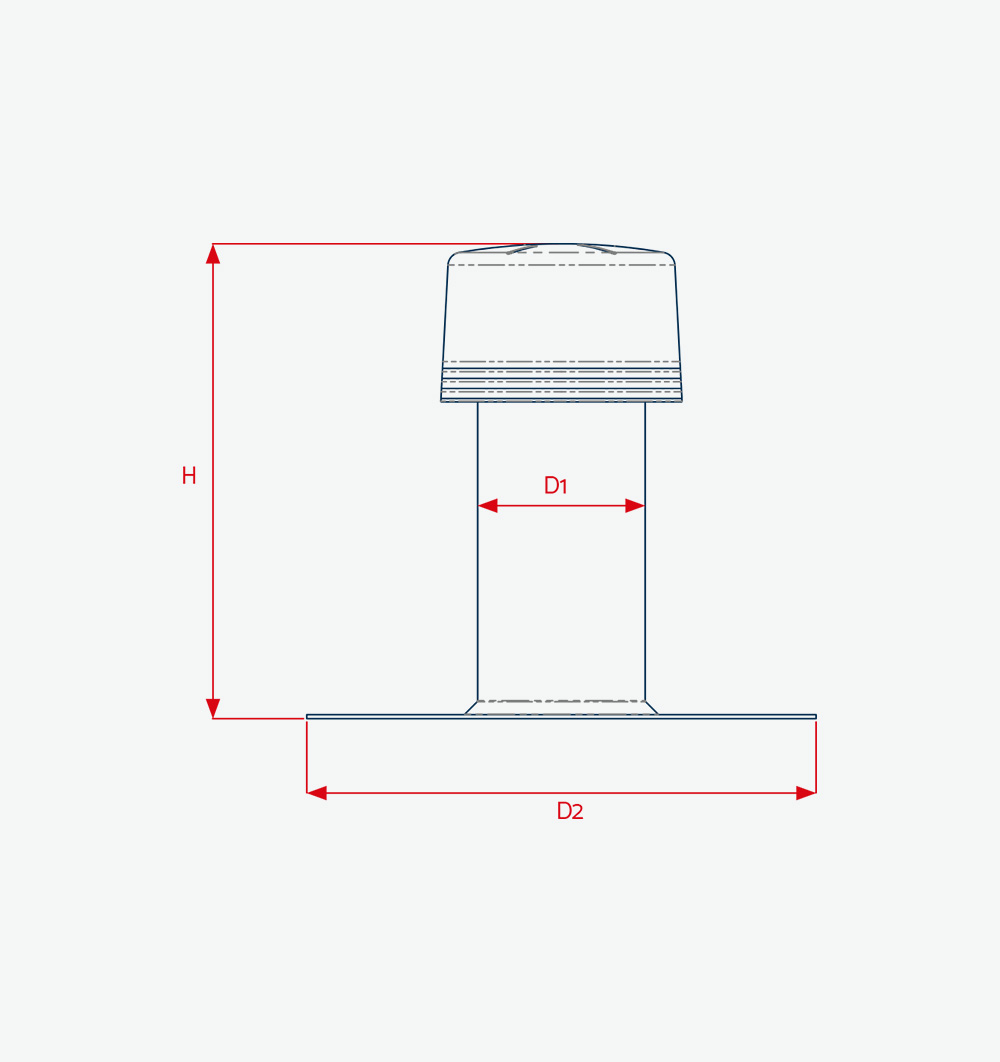

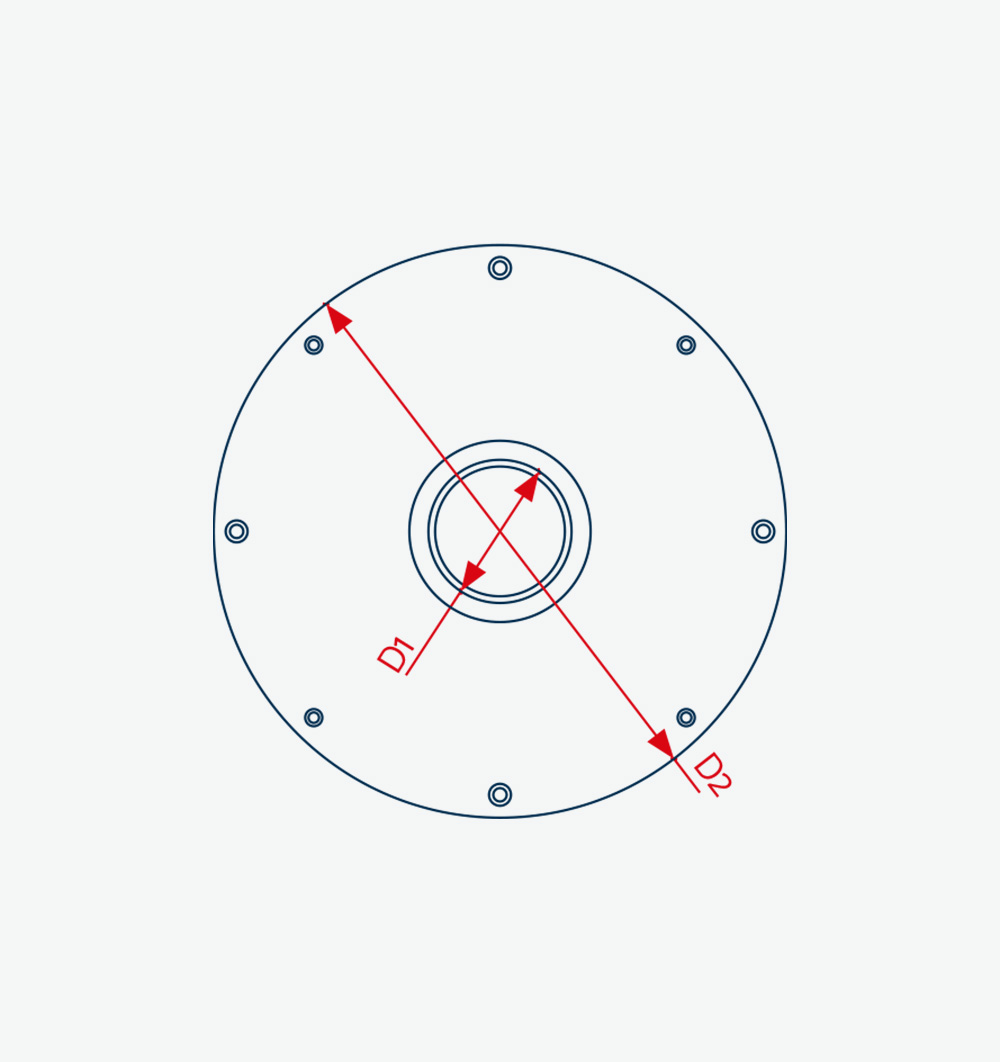

Technische Zeichnungen
Technische Daten
| H | 354 mm 1 |
| D1 (D Rohr) |
D 75 mm (DN 70) / D 110 mm (DN 100) / D 125 mm (DN 125) / D 160 mm (DN 150) |
| D2 (D Platte) |
bei Größe D 75 mm (DN 70) = 300 mm bei allen Anderen = 380 mm |
1 Sonderlängen auf Anfrage lieferbar
Lieferbare Größen
- D 75 mm (DN 70)
- D 110 mm (DN 100)
- D 125 mm (DN 125)
- D 160 mm (DN 150)
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
