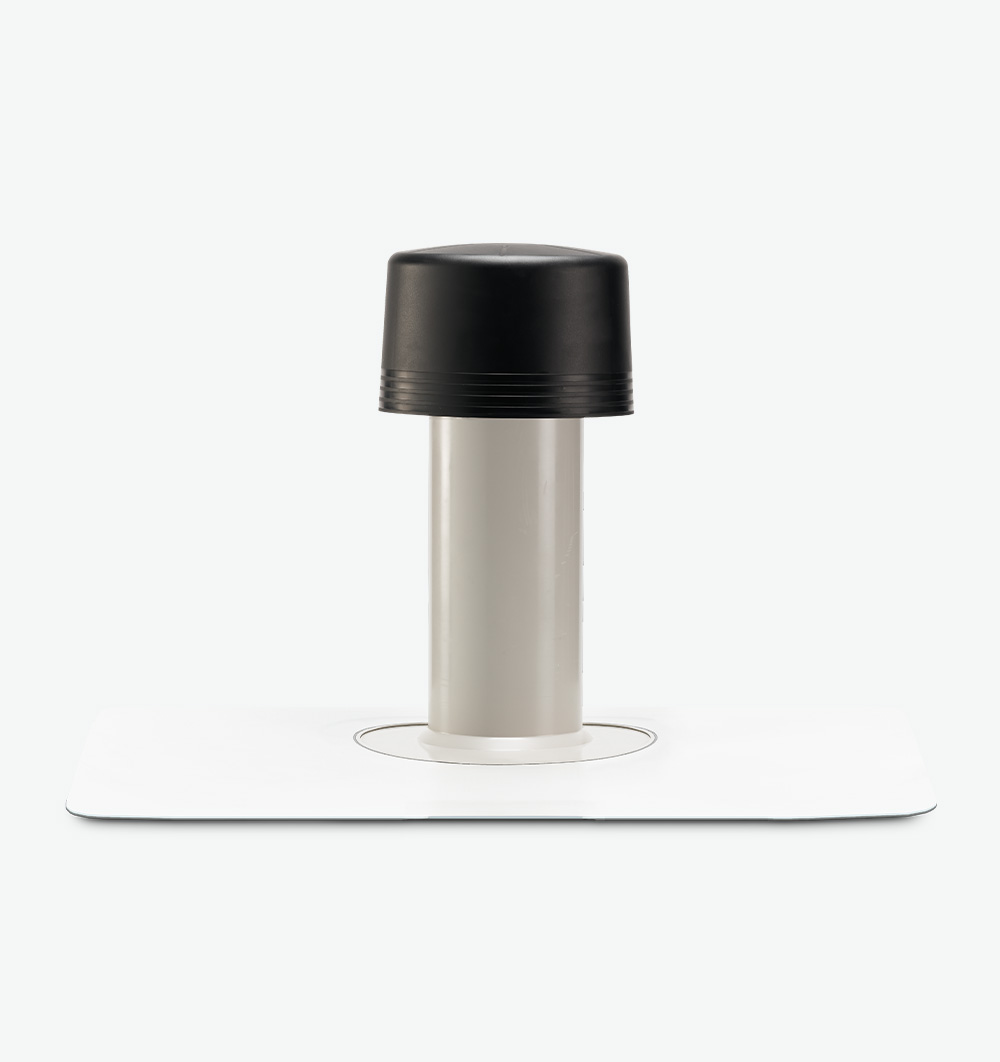

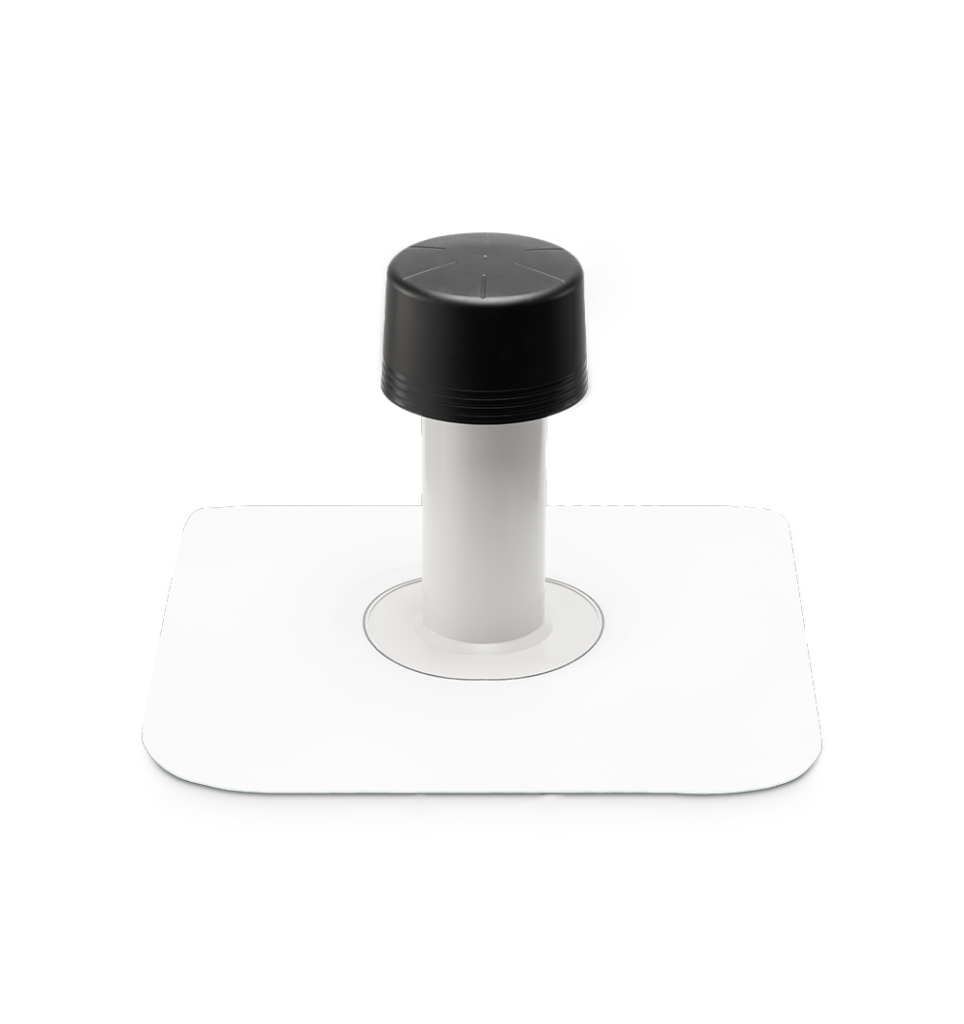

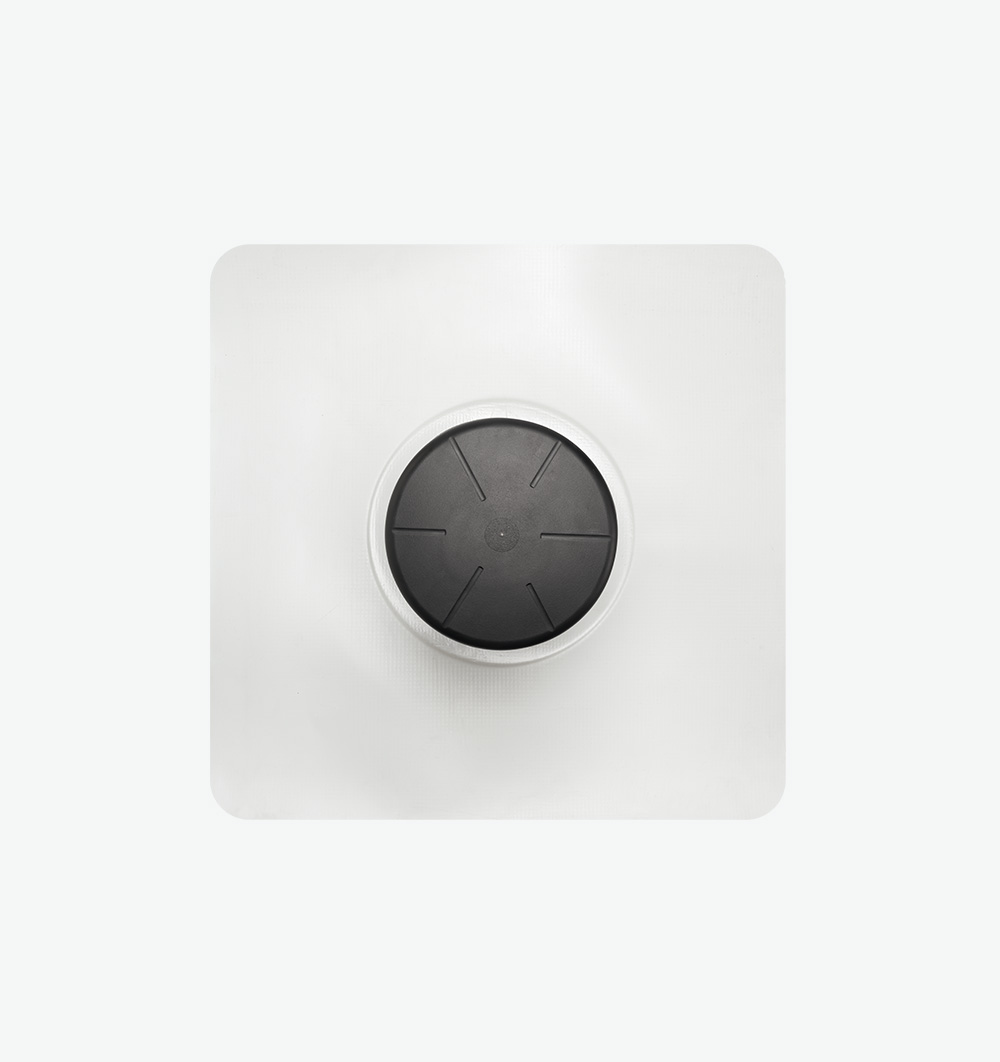

Kaltdachlüfter Nexo Fix mit Wetterschutzkappe PVC
NEU
- Be- und Entlüftung von Dachkonstruktionen
- Bei einem durchfeuchteten Dachpaket zur Feuchteabfuhr und Austrocknung
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Einbau
Lüfter auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.
Varianten
| Material | Technische Angaben | Höhe | Folien- anschluss |
|---|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
D 75 mm (DN 70) | 354 mm 1 | PVC |
| D 110 mm (DN 100) | |||
| D 125 mm (DN 125) | |||
| D 160 mm (DN 150) |
1 Sonderlängen auf Anfrage lieferbar
Beispiele

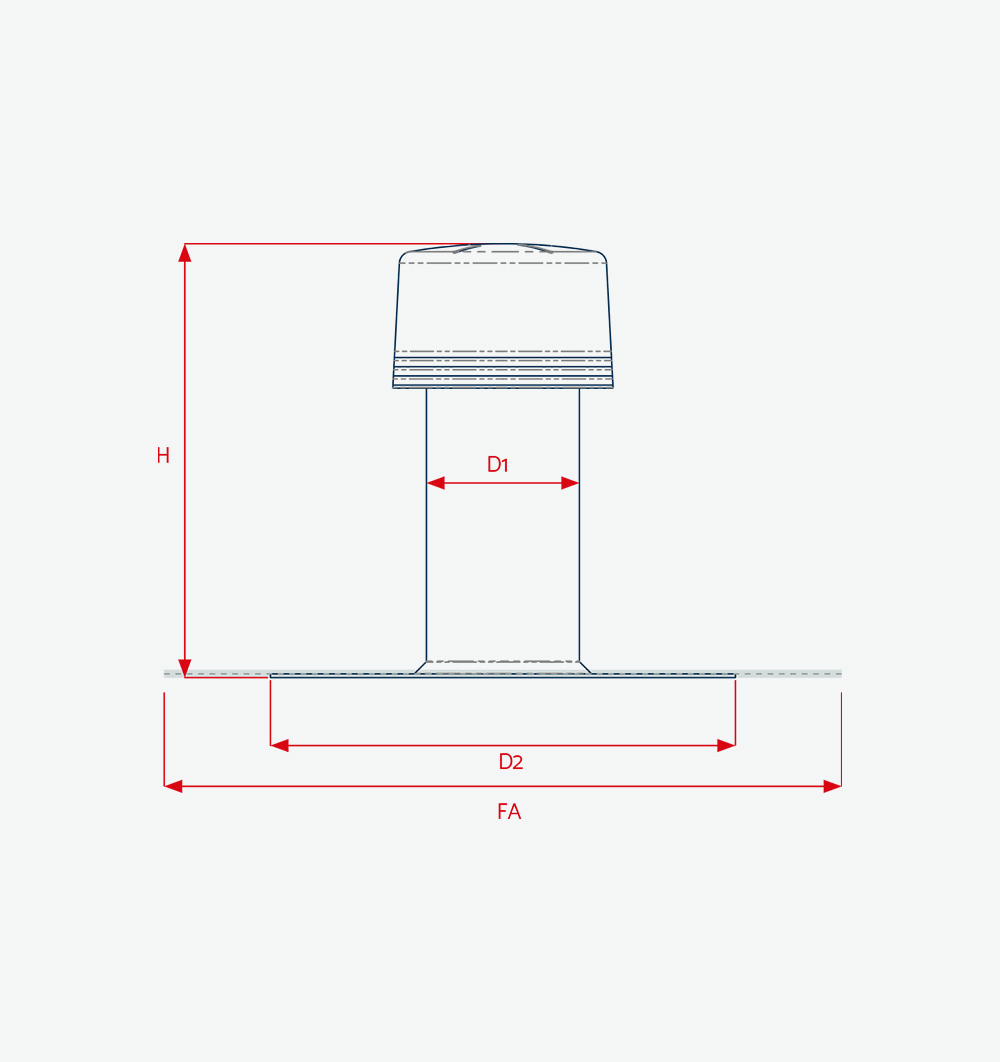

Technische Zeichnungen
Technische Daten
| H | 354 mm 1 | |
| D1 (D Rohr) |
D 75 mm (DN 70) / D 110 mm (DN 100) / D 125 mm (DN 125) / D 160 mm (DN 150) |
|
| D2 (D Platte) |
D 75 mm (DN 70) = 300 mm D 110 mm (DN 100) bis D 160 mm (DN 150) = 380 mm |
|
| Folienanschluss (FA) |
D 75 mm (DN 70) | L 500 x B 500 mm |
| Folienanschluss (FA) |
D 110 mm (DN 100) bis D 160 mm (DN 150) |
L 580 x B 580 mm |
1 Sonderlängen auf Anfrage lieferbar
Lieferbare Größen
- D 75 mm (DN 70)
- D 110 mm (DN 100)
- D 125 mm (DN 125)
- D 160 mm (DN 150)
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
