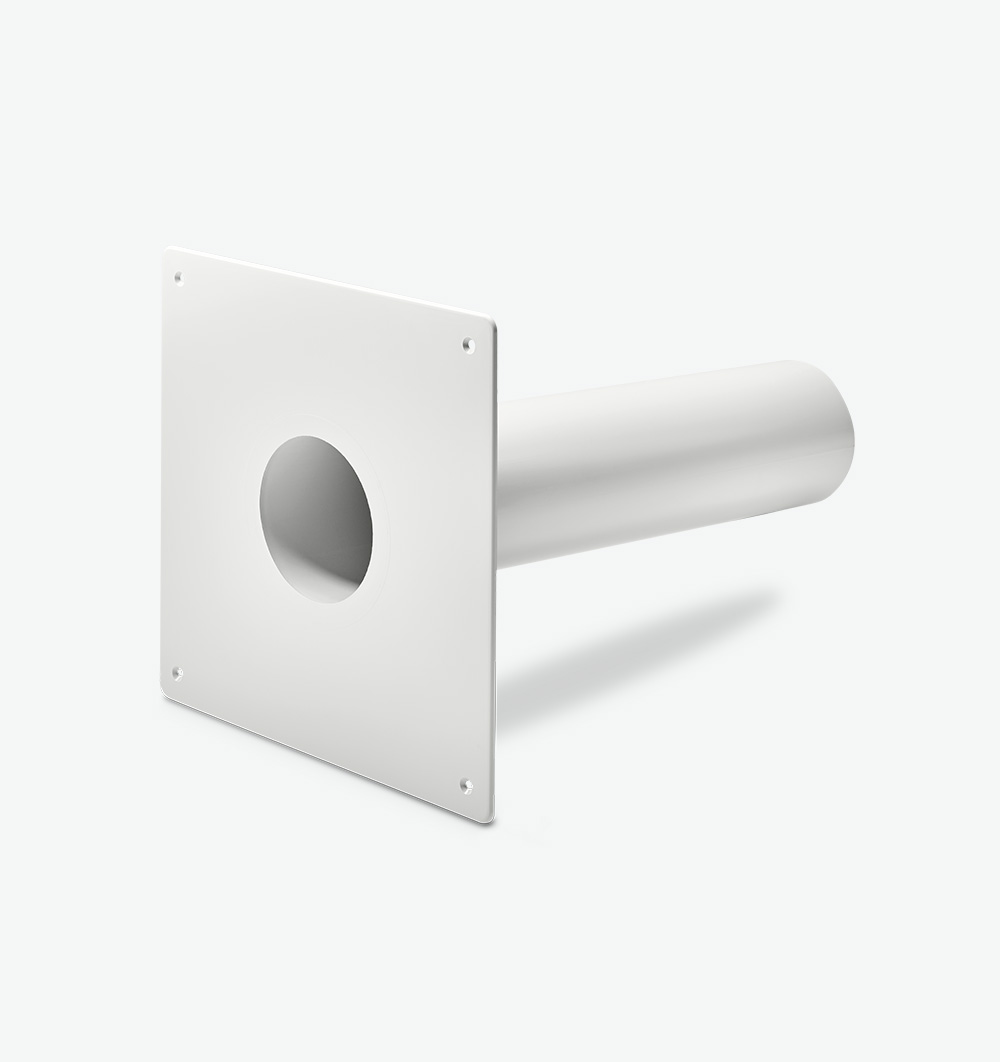

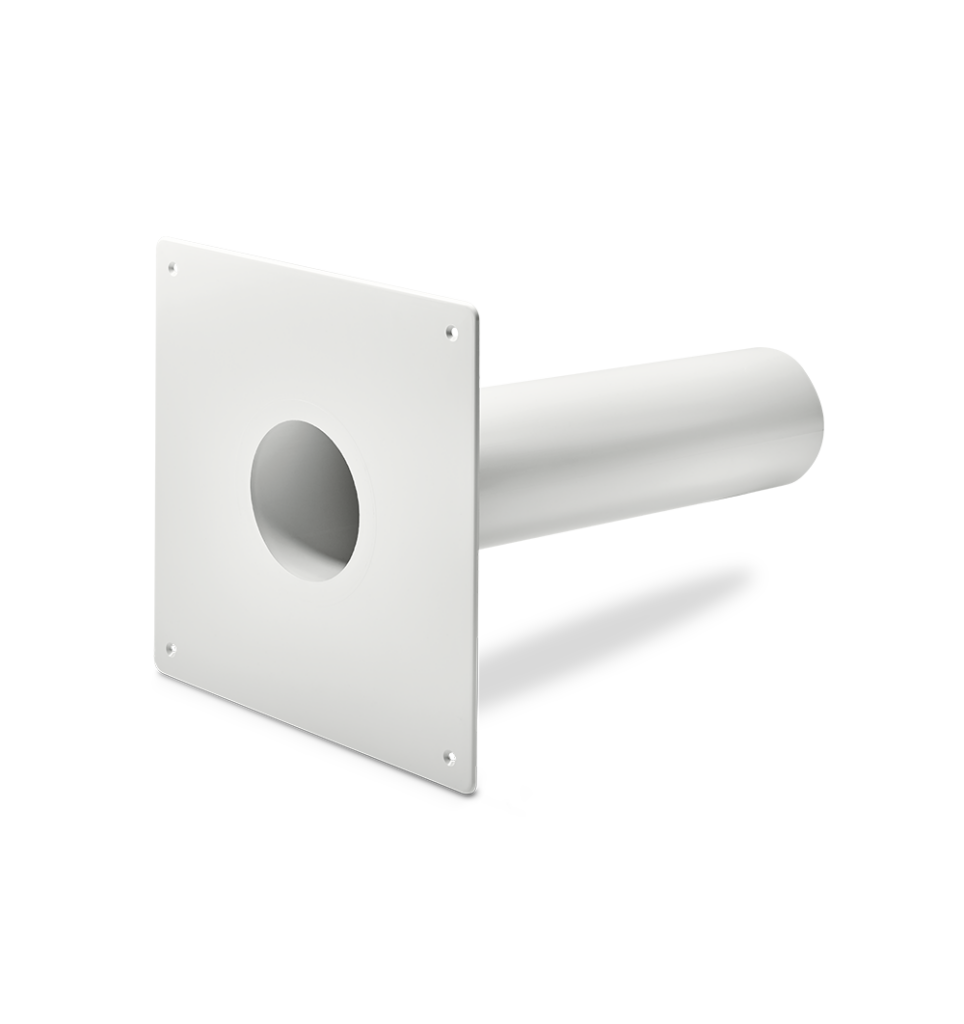

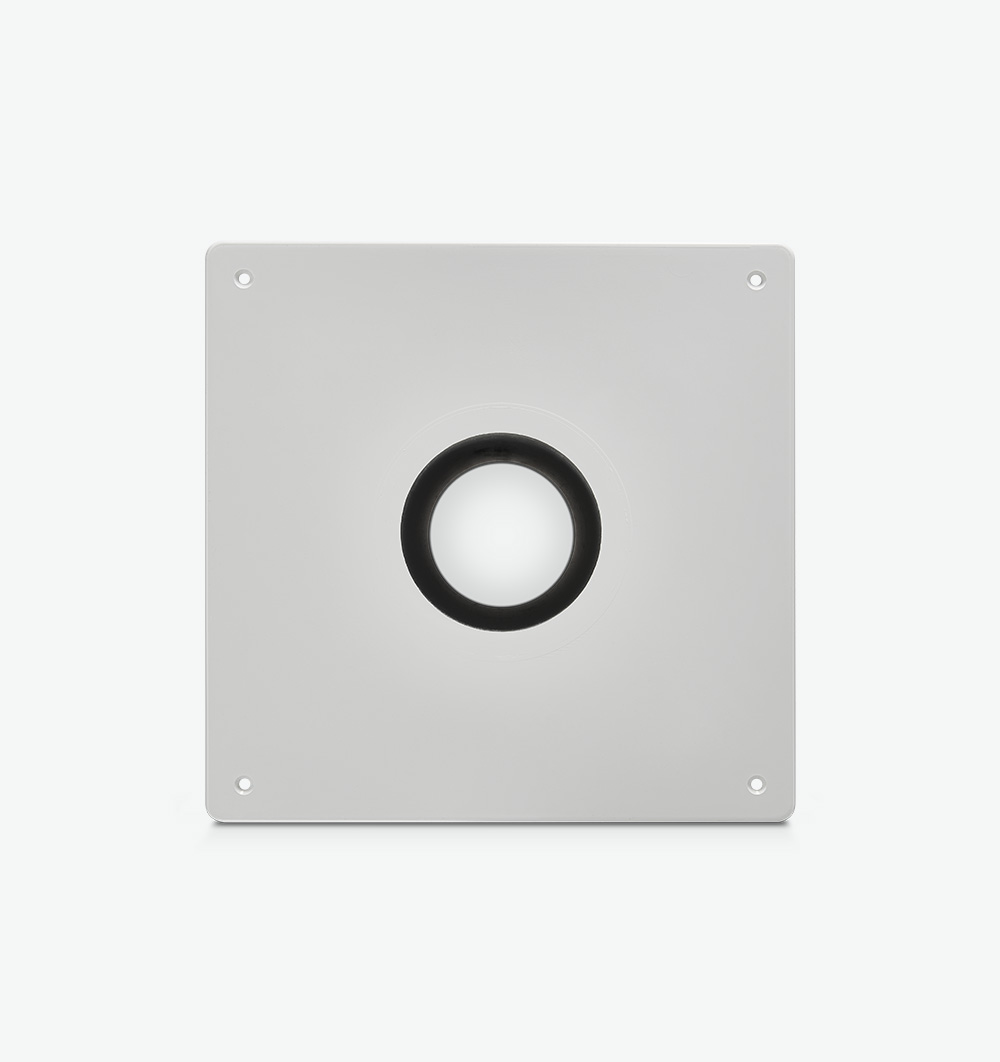

Notüberlauf PVC
Formteil für horizontale Notentwässerung durch die Attika. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder Freistrahl. Beim Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC, FPO/PP 1 und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Varianten
| Material | Technische Angaben | |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Rohrlänge 490 mm 1 | D 50 mm (DN 50) |
| D63 mm | ||
| D 75 mm (DN 70) |
||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
1 Sonderlängen auf Anfrage lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
0,51 l/s | 1,31 l/s |
| D 75 mm (DN 70) |
0,65 l/s | 1,65 l/s |
| D 110 mm (DN 100) |
1,00 l/s | 2,65 l/s |
| D 125 mm (DN 125) |
1,00 l/s | 2,80 l/s |
Technische Zeichnungen
Technische Daten
| D | 50 / 63 / 75 / 110 / 125 mm |
| a | 300 mm |
| l | 490 mm 1 |
| t | 3,0 mm |

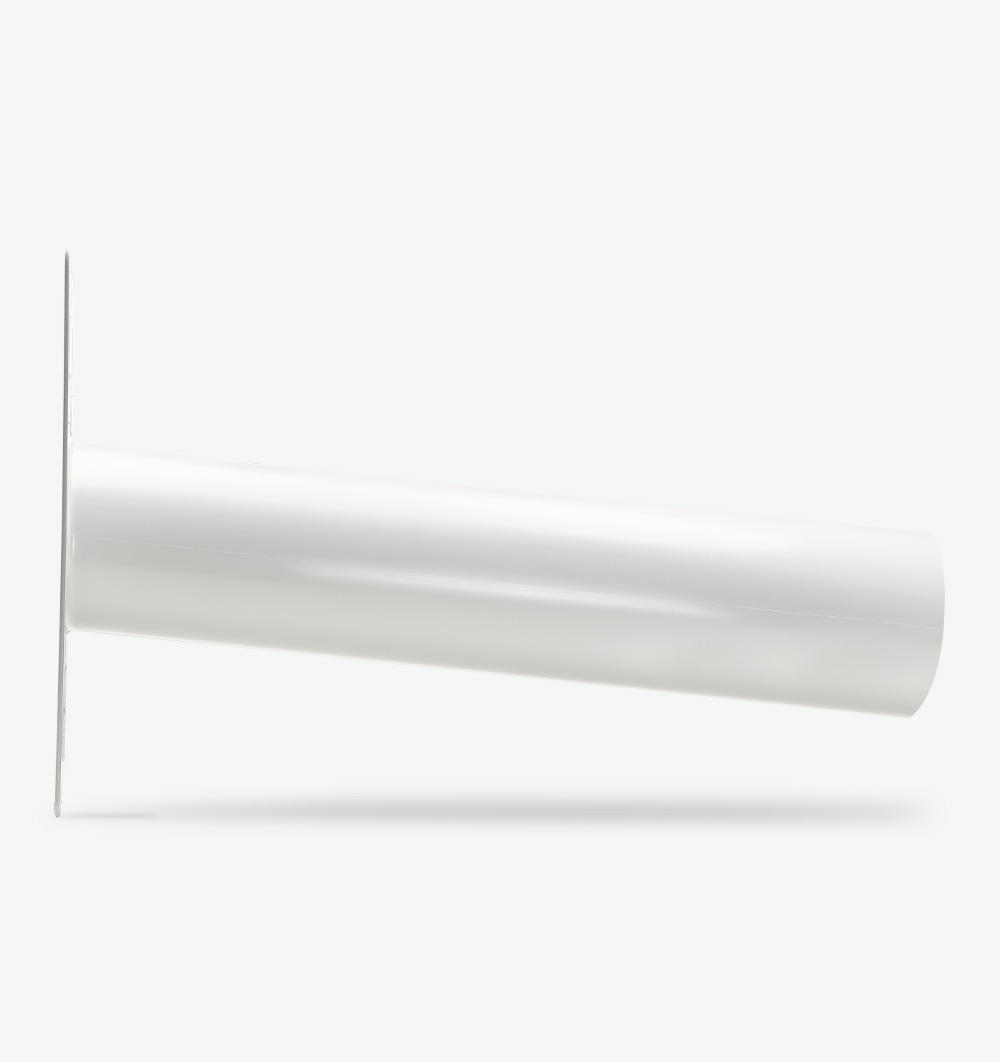

| Rohrneigung 5 ° | |
1 Sonderlängen auf Anfrage lieferbar
Lieferbare Größen
- D 50 mm (DN 50)
- D 63 mm
- D 75 mm (DN 70)
- D 110 mm (DN 100)
- D 125 mm (DN 125)
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
