Notüberlauf, rund
Zusätzliche Entwässerung durch die Attika als Freistrahl oder per Rohrsystem
Funktion
Formteil für die horizontale Notentwässerung durch die Attika von Flachdach oder Terrasse. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder als Freistrahl. Bei Einbau zur Notentwässerung ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Material
Sie erhalten unsere Speier in den Material-Varianten PVC, FPO/PP und BIT für den Anschluss an die passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Varianten BIT
| Material | Technische Angaben | |
|---|---|---|
| BIT | Mit Bitumenanschlussmanschette, Rohrlänge 490 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sondergrößen auf Anfrage lieferbar / Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten PVC
| Material | Technische Angaben | |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Mit Bitumenanschlussmanschette, Rohrlänge 490 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sondergrößen auf Anfrage lieferbar / Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten FPO/PP
| Material | Technische Angaben | |
|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Mit Bitumenanschlussmanschette, Rohrlänge 490 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sondergrößen auf Anfrage lieferbar / Auch in PE (Dachbahnen auf Basis PE) lieferbar / Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Beispiele
Entwässerungsleistung Liter/Sek.:
LGA-geprüfte Kennwerte
| Technische Daten | ||
|---|---|---|
| Durchmesser | Anstauhöhe | |
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
0,51 | 1,31 |
| D 75 mm (DN 70) |
0,65 | 1,65 |
| D 110 mm (DN 100) |
1,00 | 2,65 |
| D 125 mm (DN 125) |
1,00 | 2,80 |

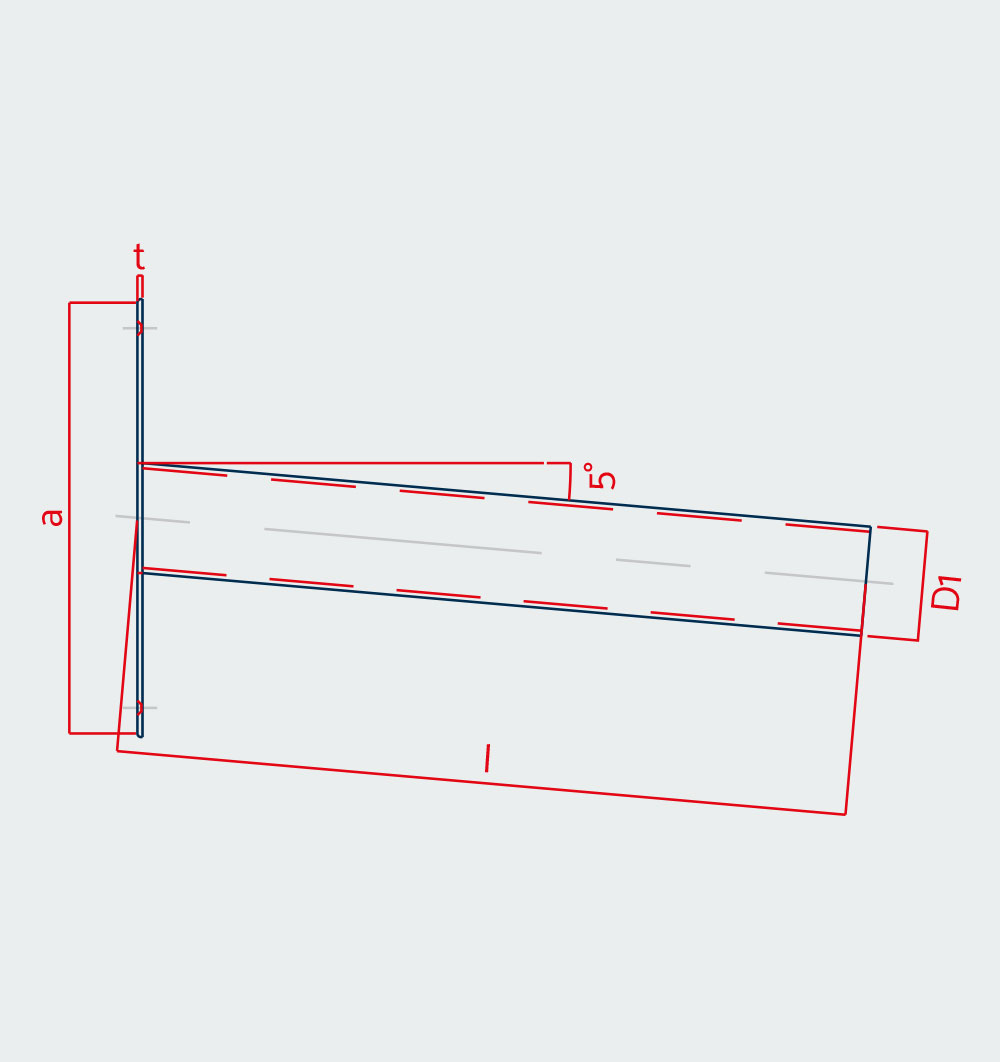

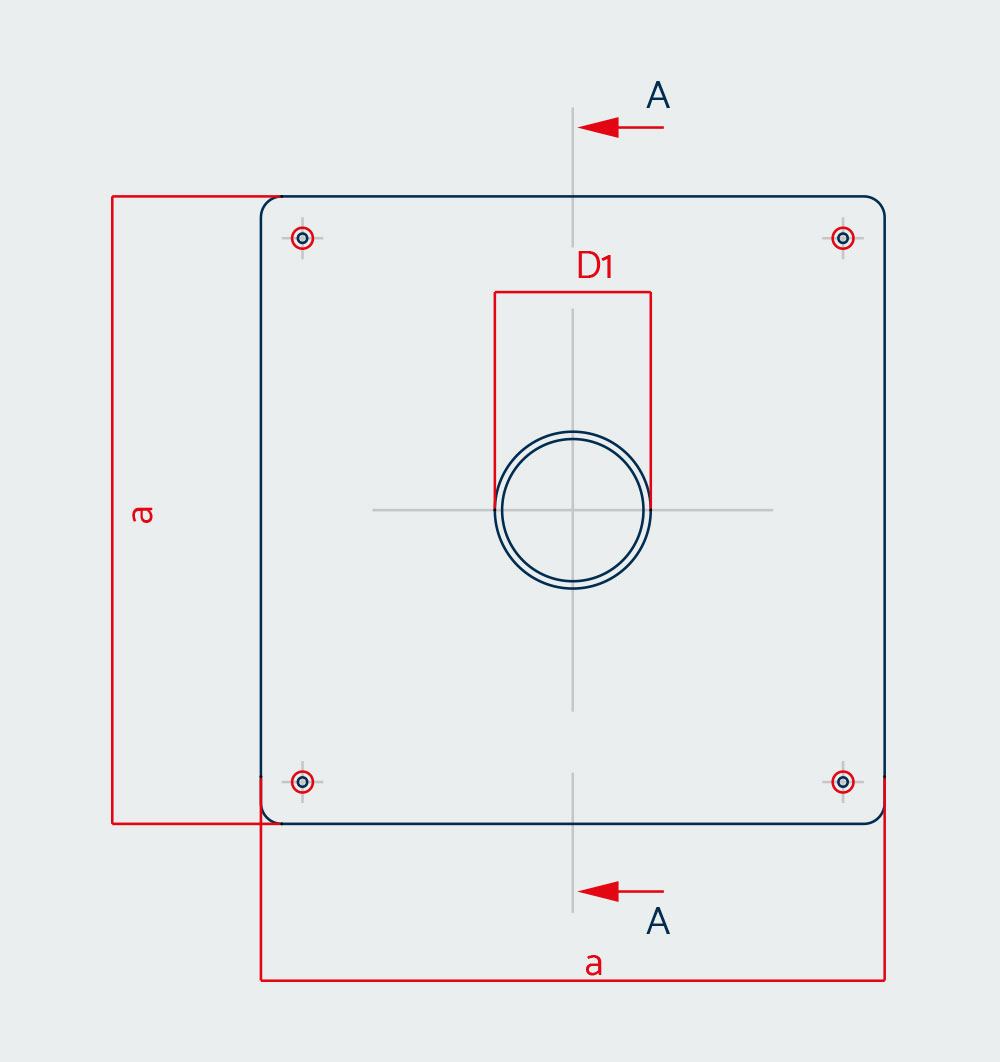

Technische Zeichnungen
| Technische Daten | ||
|---|---|---|
| D1 | 50 / 63 / 75 / 110 / 125 | mm |
| a | 300 | |
| l | 490 | |
| t | 3,0 | |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
Formteil für die horizontale Notentwässerung durch die Attika von Flachdach oder Terrasse. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder als Freistrahl. Bei Einbau zur Notentwässerung ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Material
Sie erhalten unsere Speier in den Material-Varianten PVC, FPO/PP und BIT für den Anschluss an die passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Varianten BIT
| Material | Technische Angaben | |
|---|---|---|
| BIT | Mit Bitumenanschlussmanschette, Rohrlänge 490 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sondergrößen auf Anfrage lieferbar / Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten PVC
| Material | Technische Angaben | |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Mit Bitumenanschlussmanschette, Rohrlänge 490 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sondergrößen auf Anfrage lieferbar / Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten FPO/PP
| Material | Technische Angaben | |
|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Mit Bitumenanschlussmanschette, Rohrlänge 490 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sondergrößen auf Anfrage lieferbar / Auch in PE (Dachbahnen auf Basis PE) lieferbar / Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Beispiele
Entwässerungsleistung Liter/Sek.:
LGA-geprüfte Kennwerte
| Technische Daten | ||
|---|---|---|
| Durchmesser | Anstauhöhe | |
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
0,51 | 1,31 |
| D 75 mm (DN 70) |
0,65 | 1,65 |
| D 110 mm (DN 100) |
1,00 | 2,65 |
| D 125 mm (DN 125) |
1,00 | 2,80 |
Technische Zeichnungen
| Technische Daten | ||
|---|---|---|
| D1 | 50 / 63 / 75 / 110 / 125 | mm |
| a | 300 | |
| l | 490 | |
| t | 3,0 | |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
