Rechteckspeier Nexo Fix FPO/PP

NEU

Formteil für horizontale Entwässerung oder Notentwässerung durch die Attika. Bei Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.

Jetzt anfragen

Hinweis

Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen

Material

Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.

Einbau

Speier durch horizontale Öffnung in Attika schieben, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.

Varianten Silbergrau

Material 2 Kanal = B x H x L 1 Hersteller Folien-
anschluss
FPO/PP
ähnlich
RAL 7044,
Seiden-
grau		 120 x 60 x L 300 mm Bauder Thermo-
plan T,
Silbergrau
120 x 60 x L 600 mm
180 x 80 x L 300 mm
180 x 80 x L 600 mm
300 x 80 x L 300 mm
300 x 80 x L 600 mm
300 x 100 x L 300 mm
300 x 100 x L 600 mm
500 x 100 x L 300 mm
500 x 100 x L 600 mm
600 x 100 x L 300 mm
600 x 100 x L 600 mm
750 x 100 x L 300 mm
750 x 100 x L 600 mm
1.000 x 100 x L 300 mm
1.000 x 100 x L 600 mm

1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar

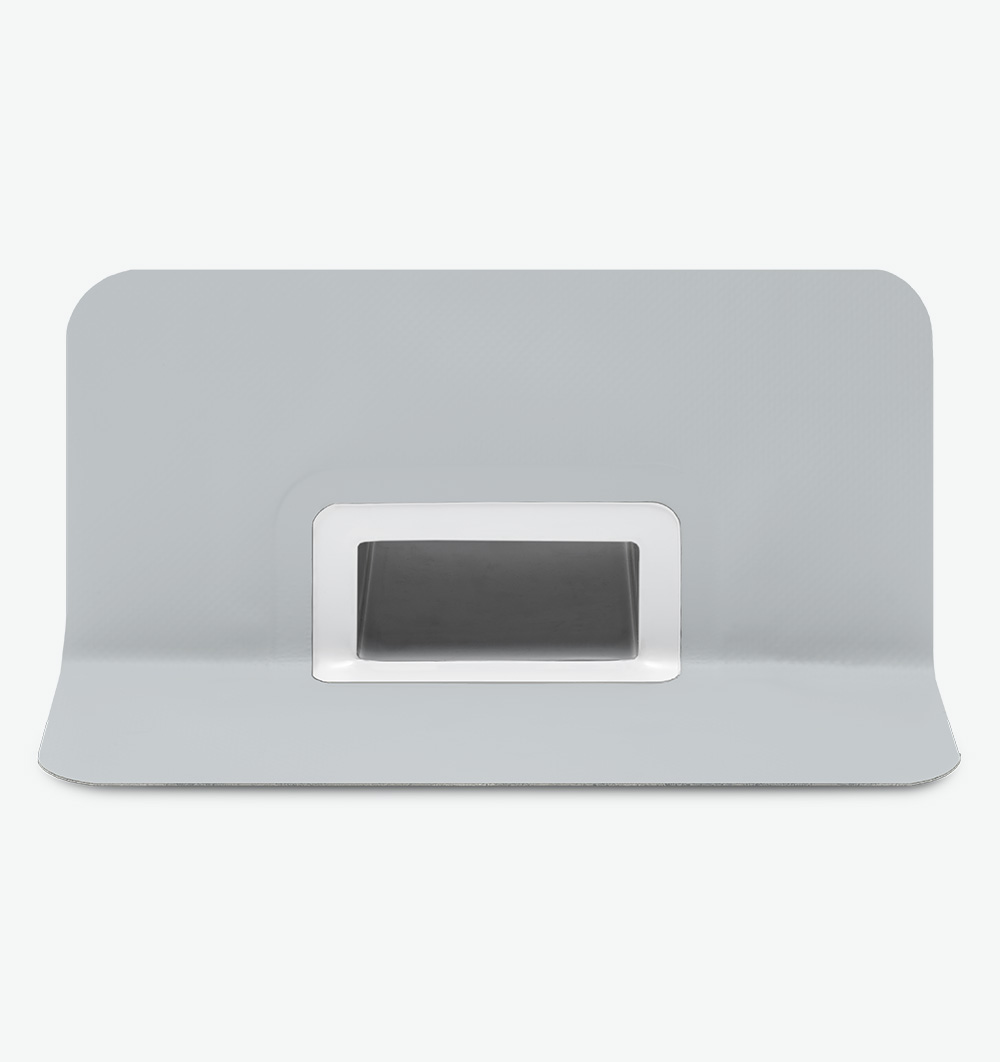

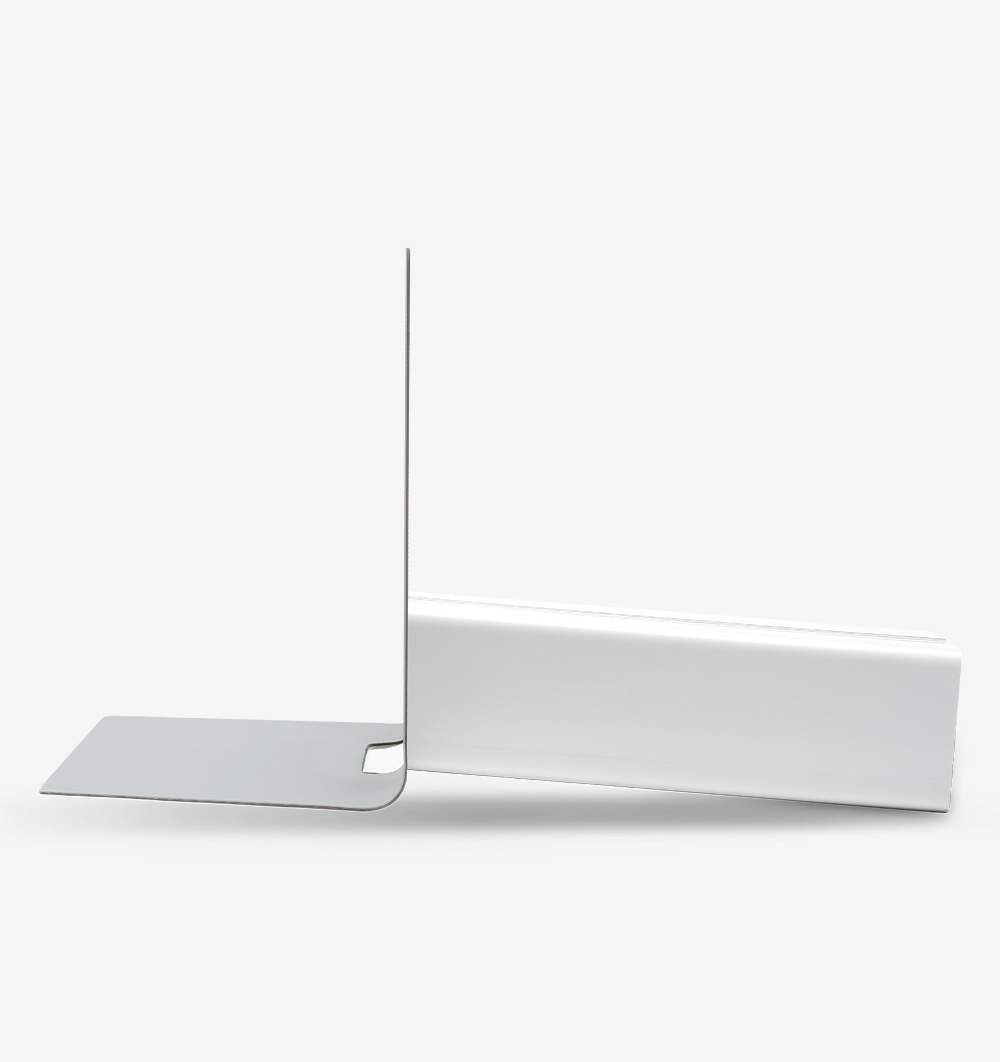

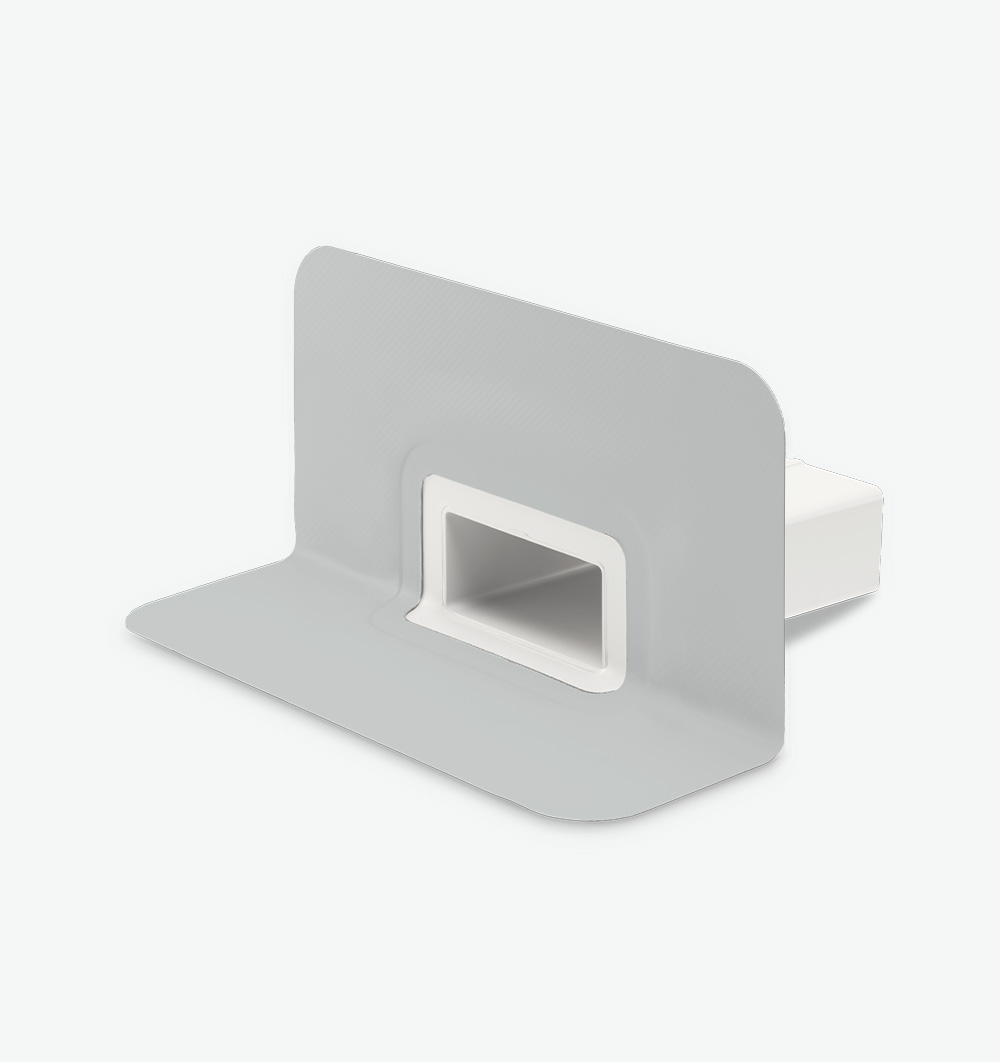

Beispiele Silbergrau

Varianten Beige

Material 2 Kanal = B x H x L 1 Hersteller Folien-
anschluss
FPO/PP
ähnlich
RAL 7044,
Seiden-
grau		 120 x 60 x L 300 mm Sika Sarnafil
TS77,
Beige
120 x 60 x L 600 mm
180 x 80 x L 300 mm
180 x 80 x L 600 mm
300 x 80 x L 300 mm
300 x 80 x L 600 mm
300 x 100 x L 300 mm
300 x 100 x L 600 mm
500 x 100 x L 300 mm
500 x 100 x L 600 mm
600 x 100 x L 300 mm
600 x 100 x L 600 mm
750 x 100 x L 300 mm
750 x 100 x L 600 mm
1.000 x 100 x L 300 mm
1.000 x 100 x L 600 mm

1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar

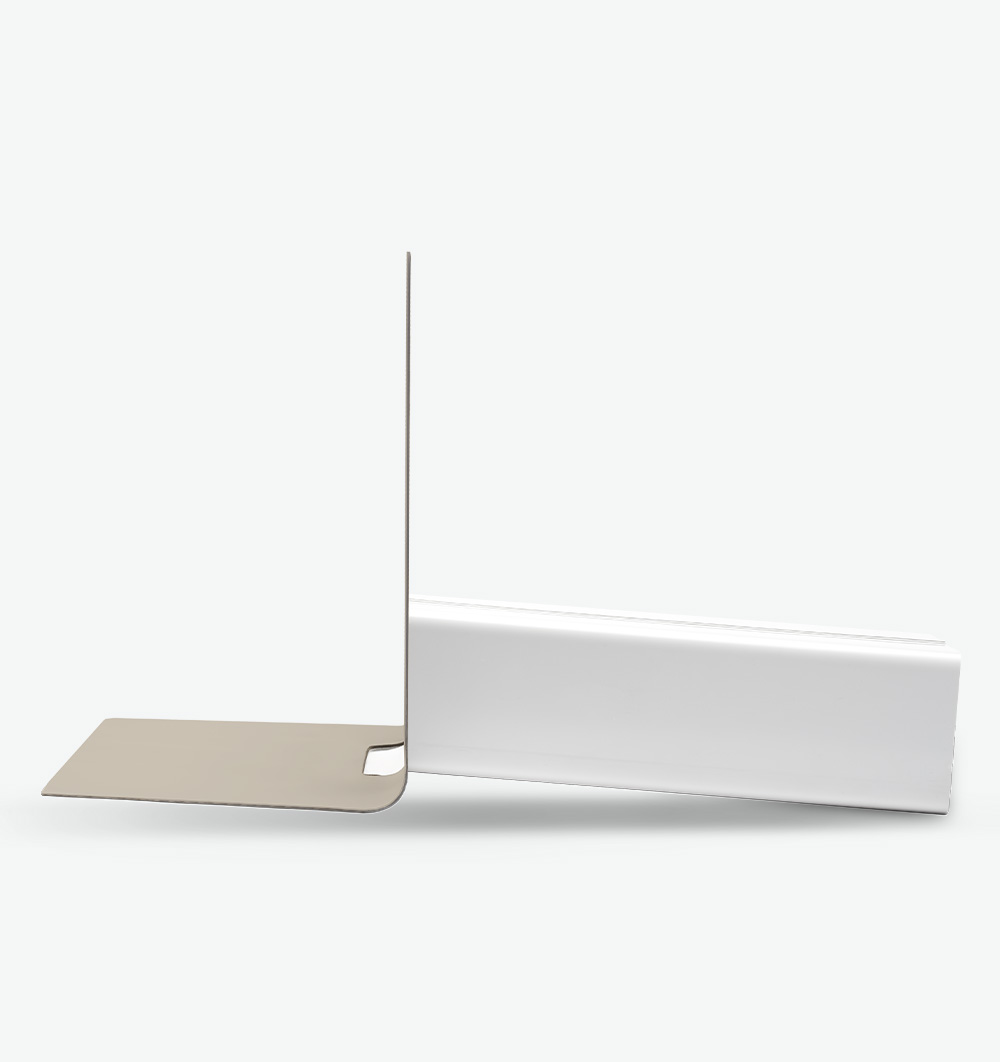

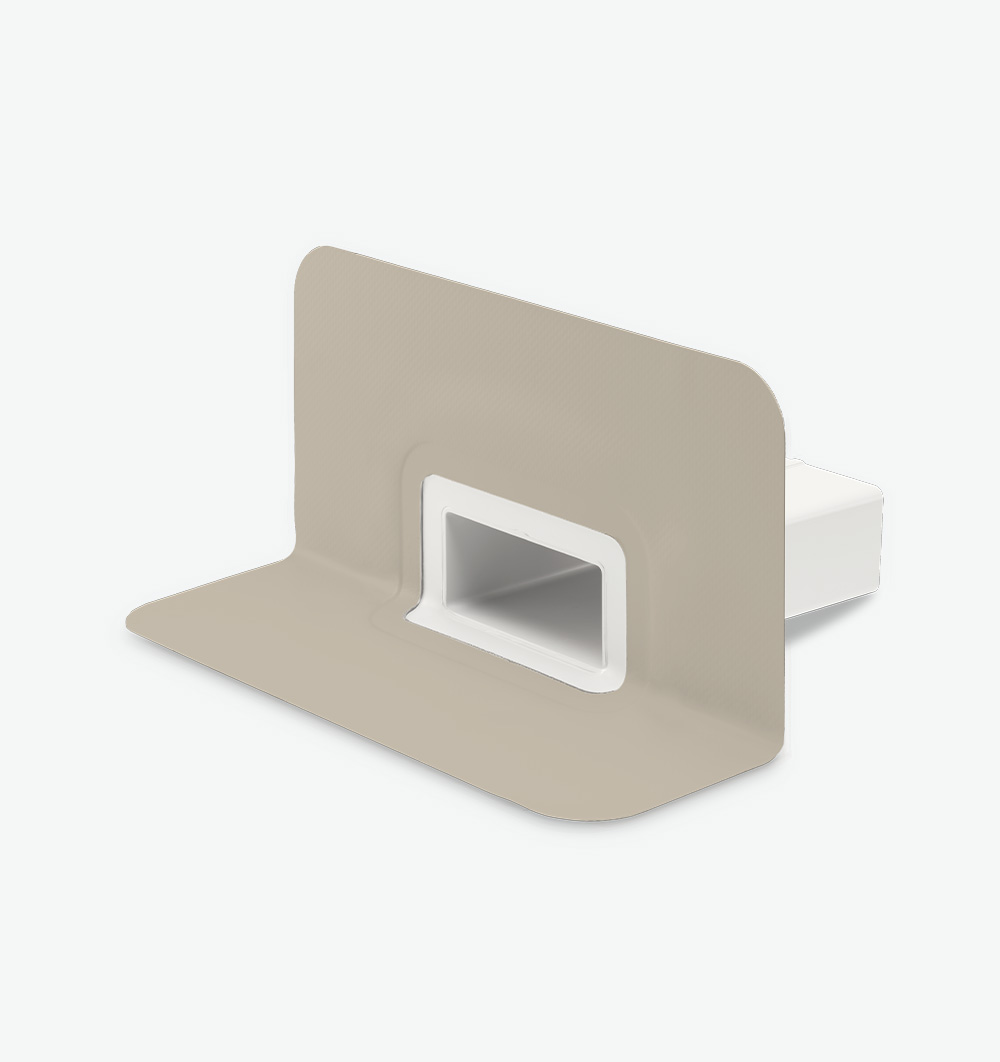

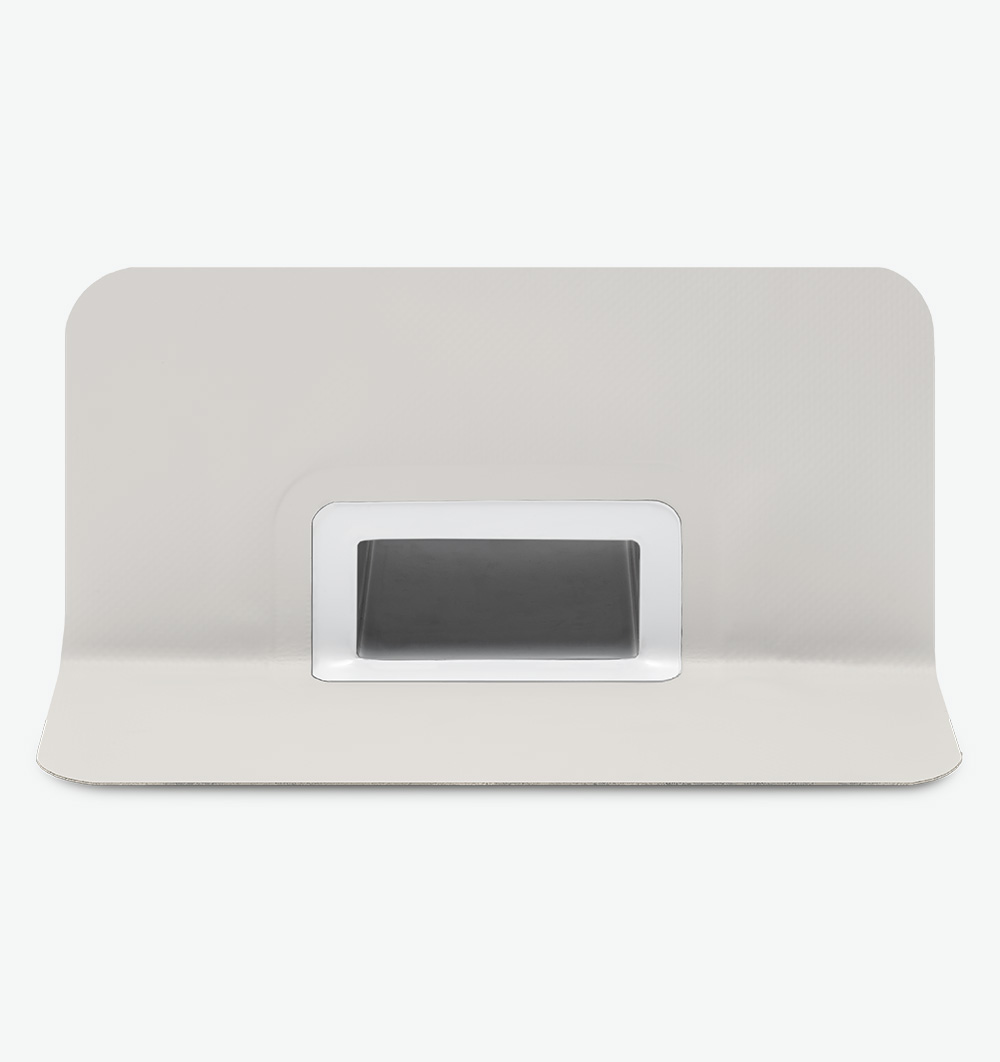

Beispiele Beige

Varianten Fenstergrau

Material 2 Kanal = B x H x L 1 Hersteller Folien-
anschluss
FPO/PP
ähnlich
RAL 7044,
Seiden-
grau		 120 x 60 x L 300 mm Sika Sarnafil
TS77,
Fenstergrau
120 x 60 x L 600 mm
180 x 80 x L 300 mm
180 x 80 x L 600 mm
300 x 80 x L 300 mm
300 x 80 x L 600 mm
300 x 100 x L 300 mm
300 x 100 x L 600 mm
500 x 100 x L 300 mm
500 x 100 x L 600 mm
600 x 100 x L 300 mm
600 x 100 x L 600 mm
750 x 100 x L 300 mm
750 x 100 x L 600 mm
1.000 x 100 x L 300 mm
1.000 x 100 x L 600 mm

1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar

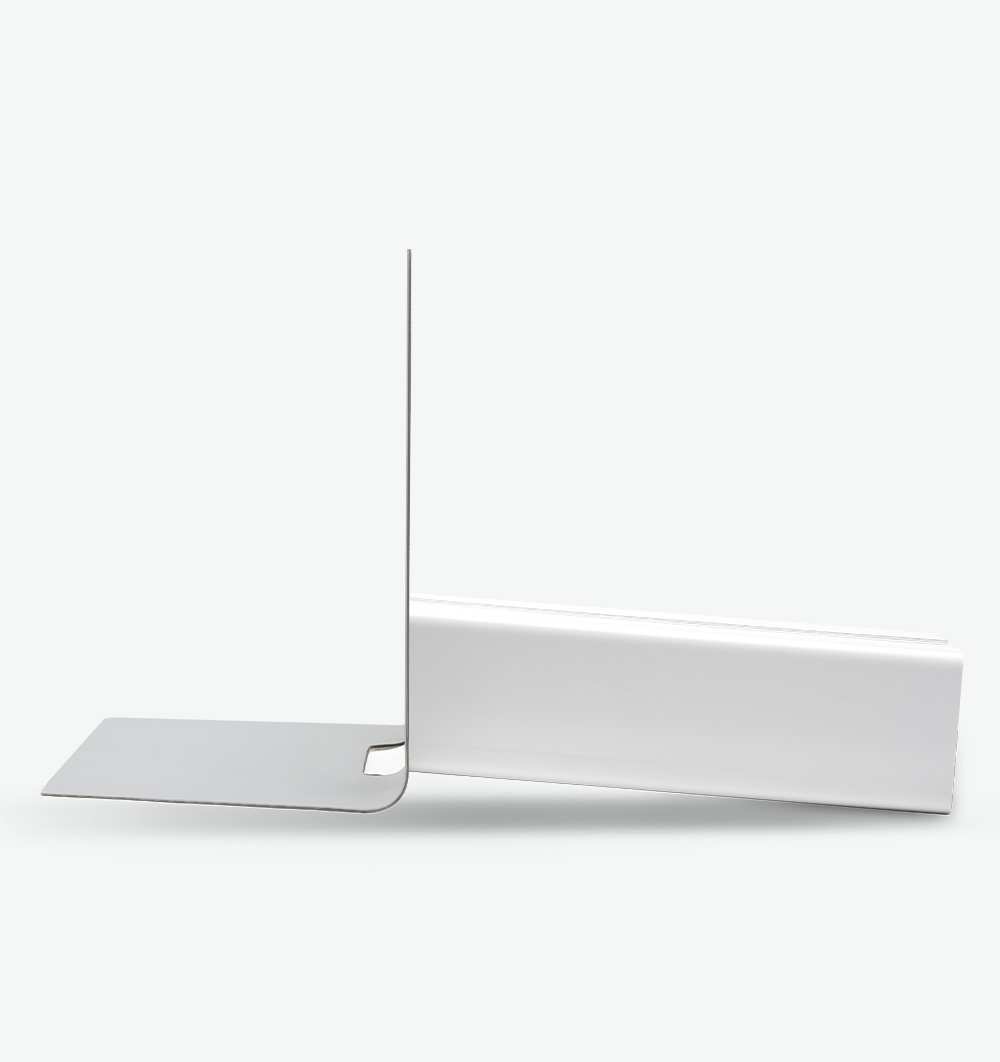

Beispiele Fenstergrau

Varianten Sandgrau

Material 2 Kanal = B x H x L 1 Hersteller Folien-
anschluss
FPO/PP
ähnlich
RAL 7044,
Seiden-
grau		 120 x 60 x L 300 mm Soprema FLAGON
Premio,
Sandgrau
120 x 60 x L 600 mm
180 x 80 x L 300 mm
180 x 80 x L 600 mm
300 x 80 x L 300 mm
300 x 80 x L 600 mm
300 x 100 x L 300 mm
300 x 100 x L 600 mm
500 x 100 x L 300 mm
500 x 100 x L 600 mm
600 x 100 x L 300 mm
600 x 100 x L 600 mm
750 x 100 x L 300 mm
750 x 100 x L 600 mm
1.000 x 100 x L 300 mm
1.000 x 100 x L 600 mm

1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar

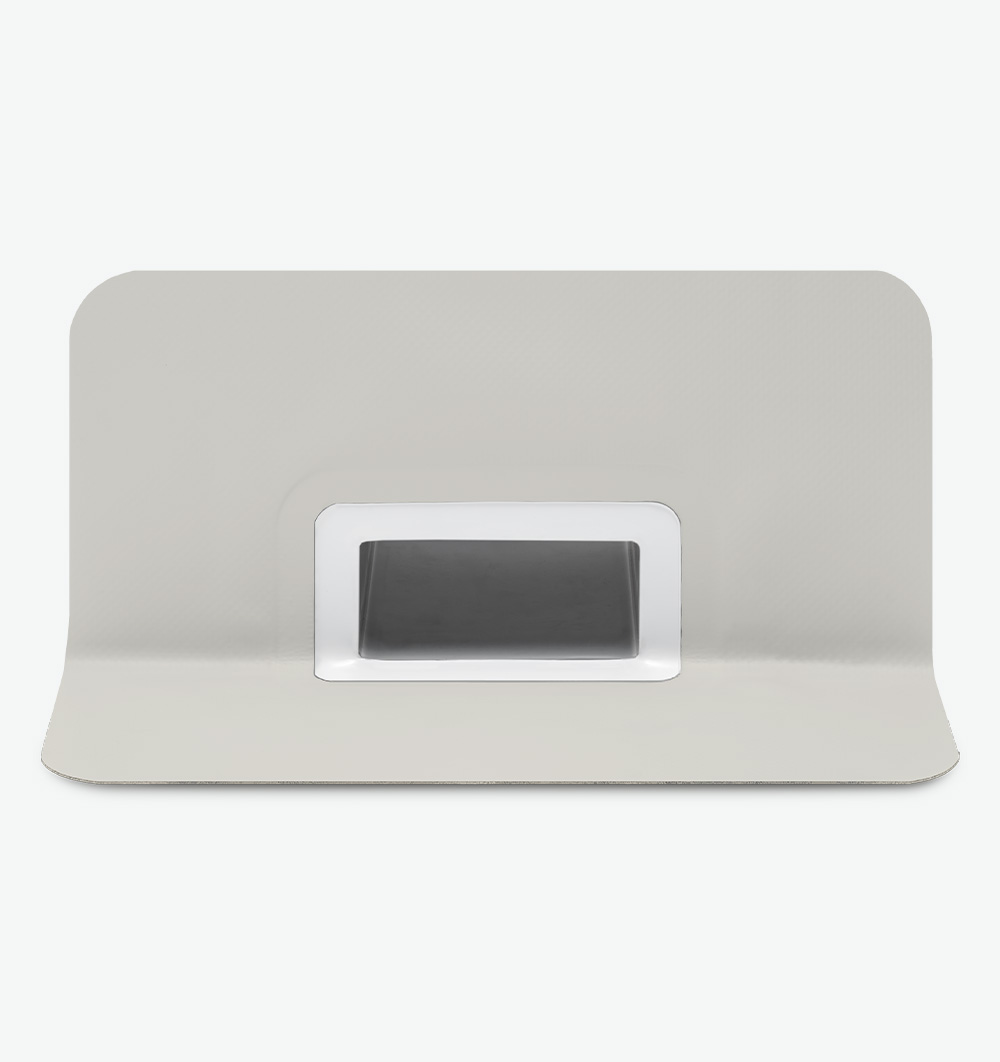

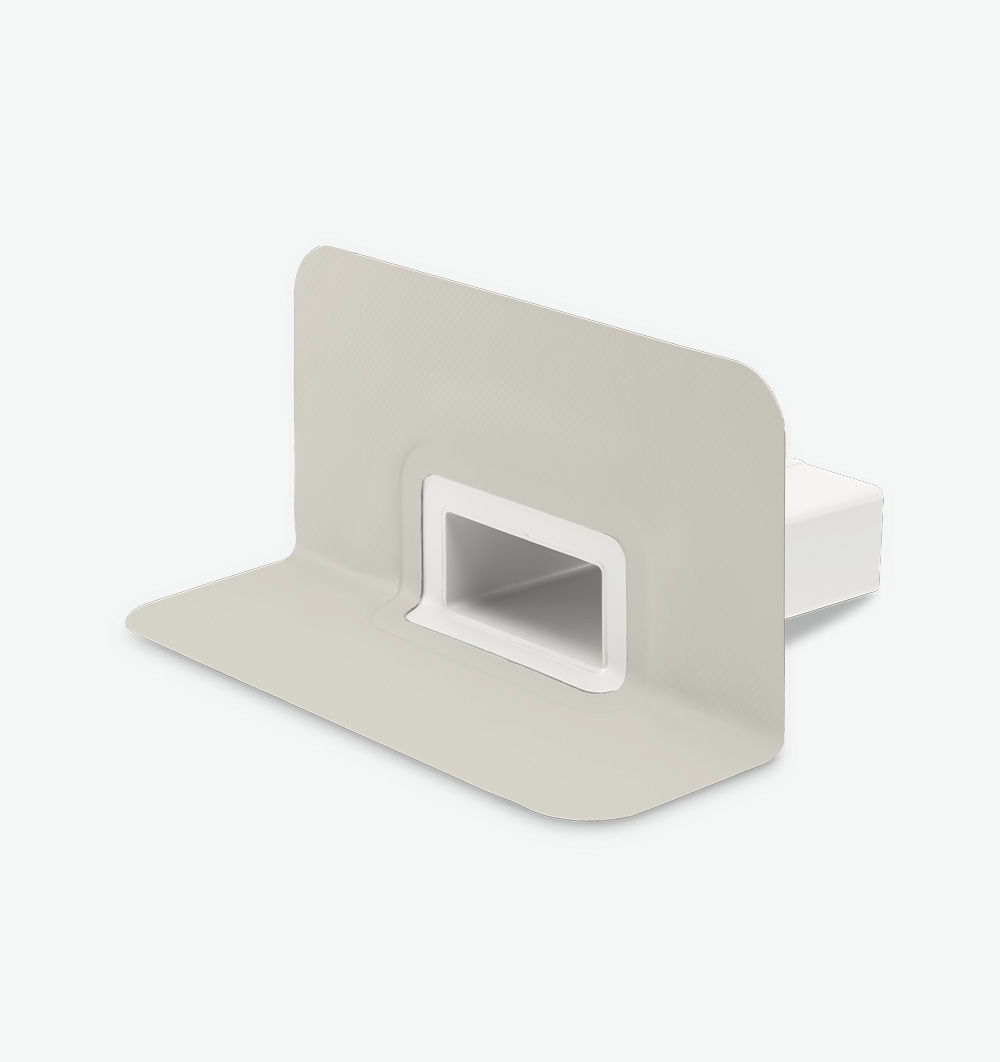

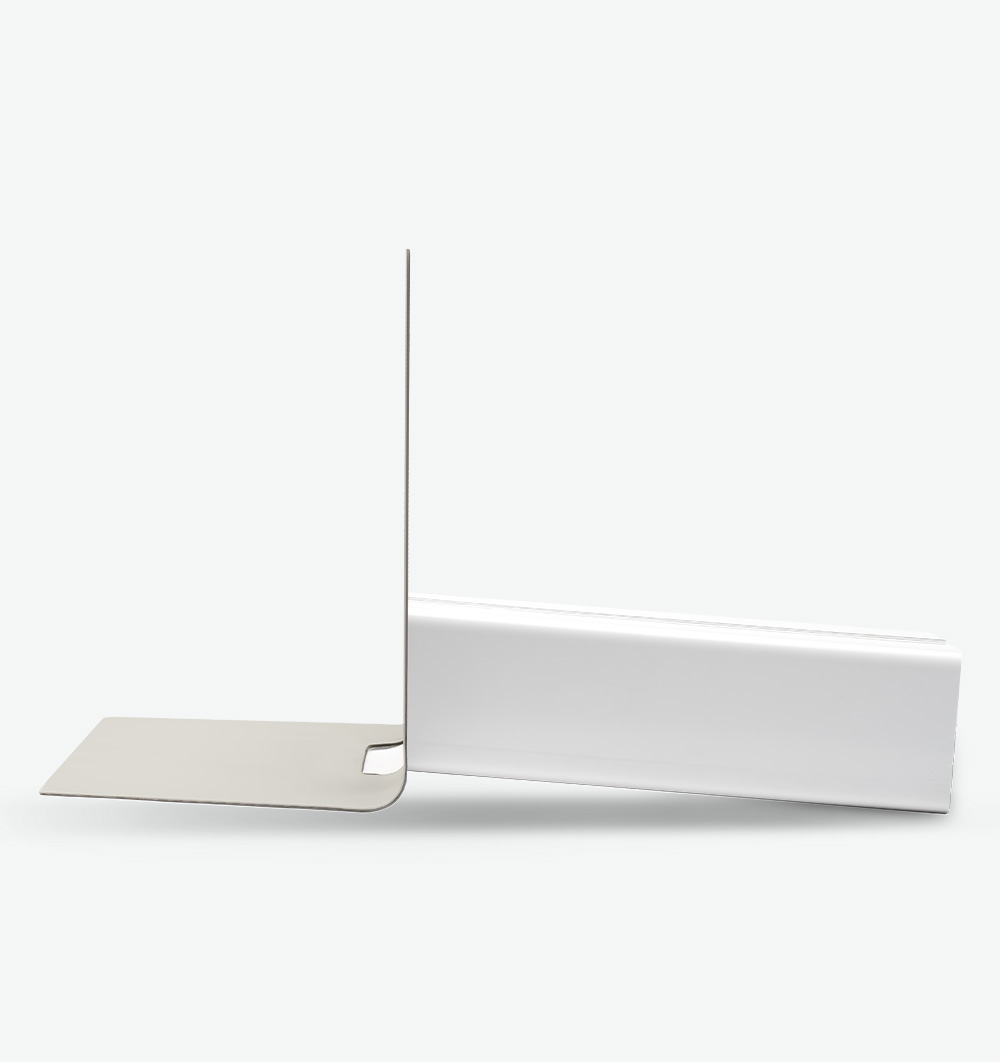

Beispiele Sandgrau

Entwässerungsleistung

LGA-geprüfte Kennwerte

Kanal = B x H 1 Anstauhöhe
35 mm 65 mm
120 x 60 mm 1,30 l/s 3,50 l/s
180 x 80 mm 1,90 l/s 5,00 l/s
300 x 80 mm 3,00 l/s 7,80 l/s
300 x 100 mm 3,00 l/s 7,80 l/s
500 x 100 mm 5,50 l/s 13,40 l/s
600 x 100 mm 5,80 l/s k. A.
750 x 100 mm 7,50 l/s 19,20 l/s
1.000 x 100 mm 12,60 l/s 29,40 l/s

1 Sonderlängen auf Anfrage lieferbar

Folienanschluss (FA)

Maße
(L x B)		 440 x
500
mm		 460 x
560
mm		 460 x
680
mm		 480 x
680
mm		 460 x
880
mm		 480 x
980
mm
Maße
für		 120 x
60 x
300/
600
mm		 180 x
80 x
300/
600
mm		 300 x
80 x
300/
600
mm		 300 x
100 x
300/
600
mm		 500 x
100 x
300/
600
mm		 600 x
100 x
300/
600
mm

Technische Zeichnungen

Technische Daten

Kanal = B x H b h c x y
120 x 60 mm 120 mm 60 mm 300 mm 150 mm 90 mm
180 x 80 mm 180 mm 80 mm 360 mm 170 mm 90 mm
300 x 80 mm 300 mm 80 mm 480 mm 170 mm 90 mm
300 x 100 mm 300 mm 100 mm 480 mm 190 mm 90 mm
500 x 100 mm 500 mm 100 mm 680 mm 190 mm 90 mm
600 x 100 mm 600 mm 100 mm 780 mm 190 mm 90 mm
Rohrneigung jeweils 5 °

Lieferbare Größen (B x H – Innenmaße)

  • 120 x 60 mm
  • 180 x 80 mm
  • 300 x 80 mm
  • 300 x 100 mm
  • 500 x 100 mm
  • 600 x 100 mm
  • 750 x 100 mm
  • 1.000 x 100 mm

Sondergrößen auf Anfrage lieferbar

Lieferbare Längen (l)

  • 300 mm
  • 600 mm

Verpackungseinheiten

Lieferung erfolgt im Karton, VE 1 Stück
