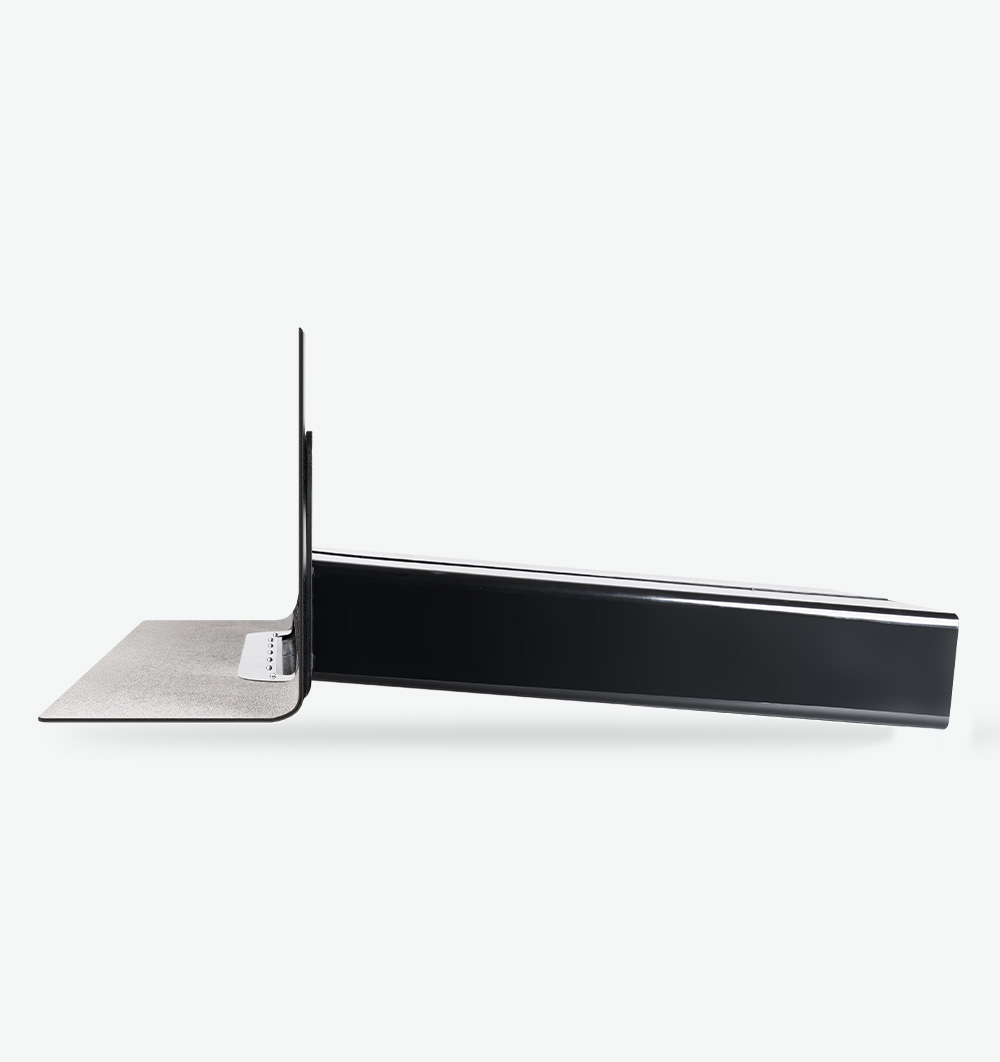

Rechteckspeier BIT
NEU
Formteil für horizontale Entwässerung oder Notentwässerung durch die Attika. Bei Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material

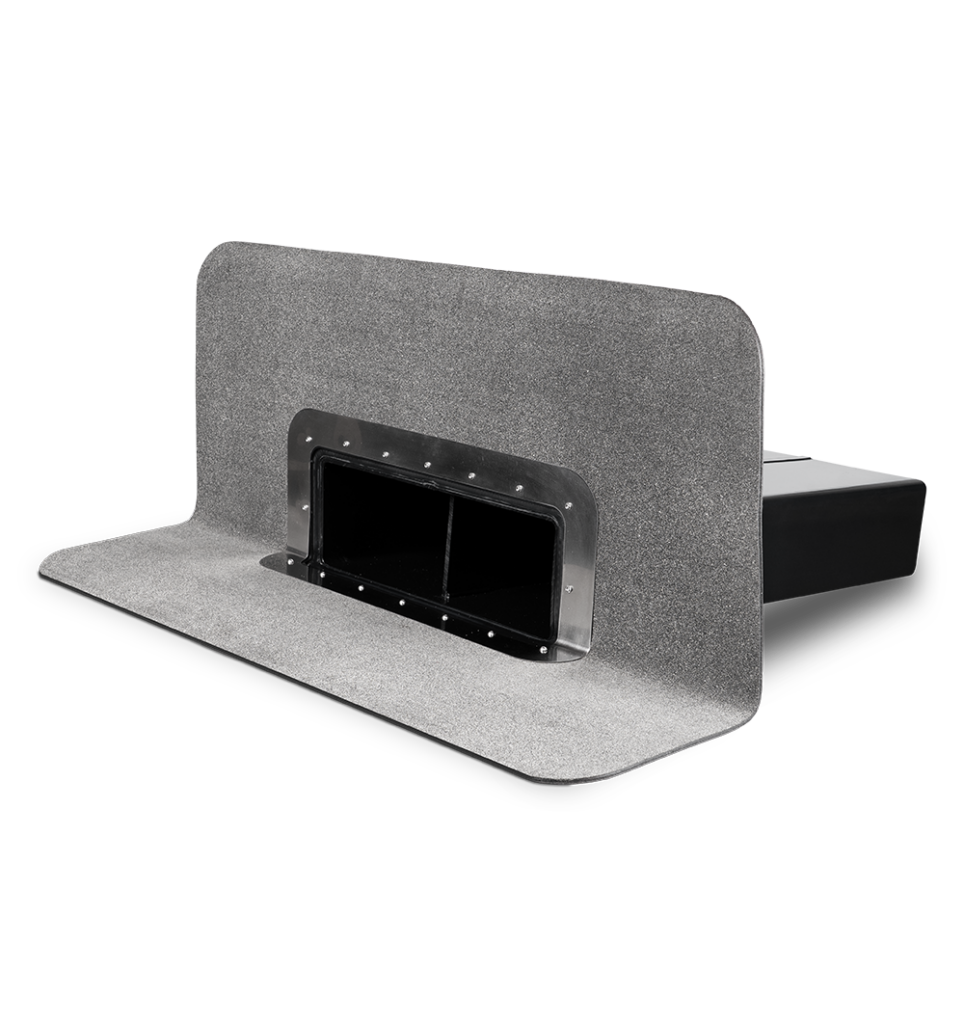

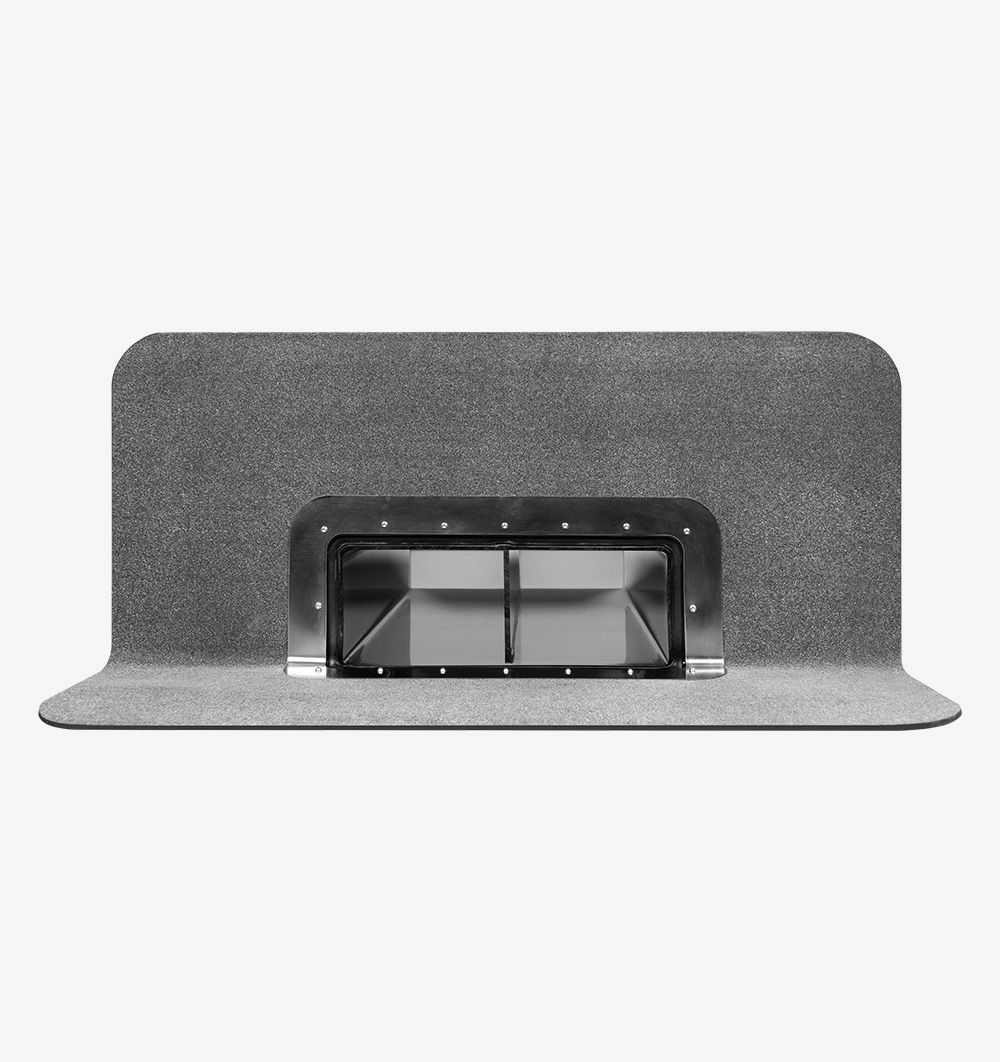

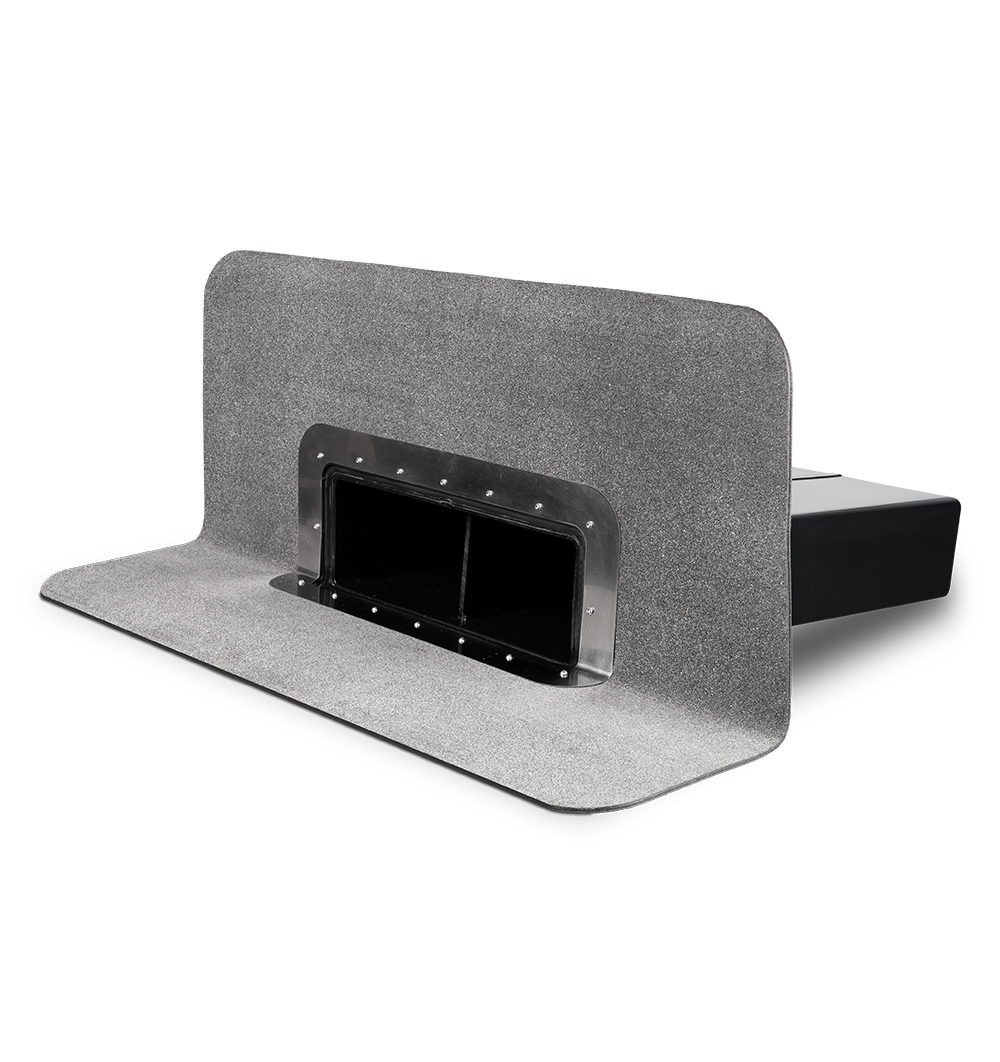

Variante BIT – Ausführung mit witterungsbeständig modifiziertem Grundkörper und aufkaschierter Bitumenanschlussmanschette. Die Sicherung erfolgt über einen Edelstahl-Halterahmen. Der Grundkörper ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh. Die Anschlussmanschette besteht aus talkumiertem Elastomerbitumen mit integrierter Trägereinlage und einer Materialstärke von 4 mm – ideal für die zuverlässige Verbindung mit Bitumen-Dachbahnen.
Varianten
| Material | Kanal = B x H x L 1 | Technische Angaben 2 |
|---|---|---|
| BIT Besandet |
120 x 60 x L 300 mm | Mit Bitumenanschluss- manschette |
| 120 x 60 x L 600 mm | ||
| 180 x 80 x L 300 mm | ||
| 180 x 80 x L 600 mm | ||
| 300 x 100 x L 300 mm | ||
| 300 x 100 x L 600 mm | ||
| 500 x 100 x L 300 mm | ||
| 500 x 100 x L 600 mm |
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Kanal = B x H 1 | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| 120 x 60 mm | 1,30 l/s | 3,50 l/s |
| 180 x 80 mm | 1,90 l/s | 5,00 l/s |
| 300 x 100 mm | 3,00 l/s | 7,80 l/s |
| 500 x 100 mm | 5,50 l/s | 13,40 l/s |
1 Sonderlängen auf Anfrage lieferbar
Bitumenanschluss (BA)
| Maße für | Maße (L x B) |
|---|---|
| 120 x 60 mm | 520 x 471 mm |
| 180 x 80 mm | 580 x 491 mm |
| 300 x 100 mm | 700 x 500 mm |
| 500 x 100 mm | 900 x 500 mm |

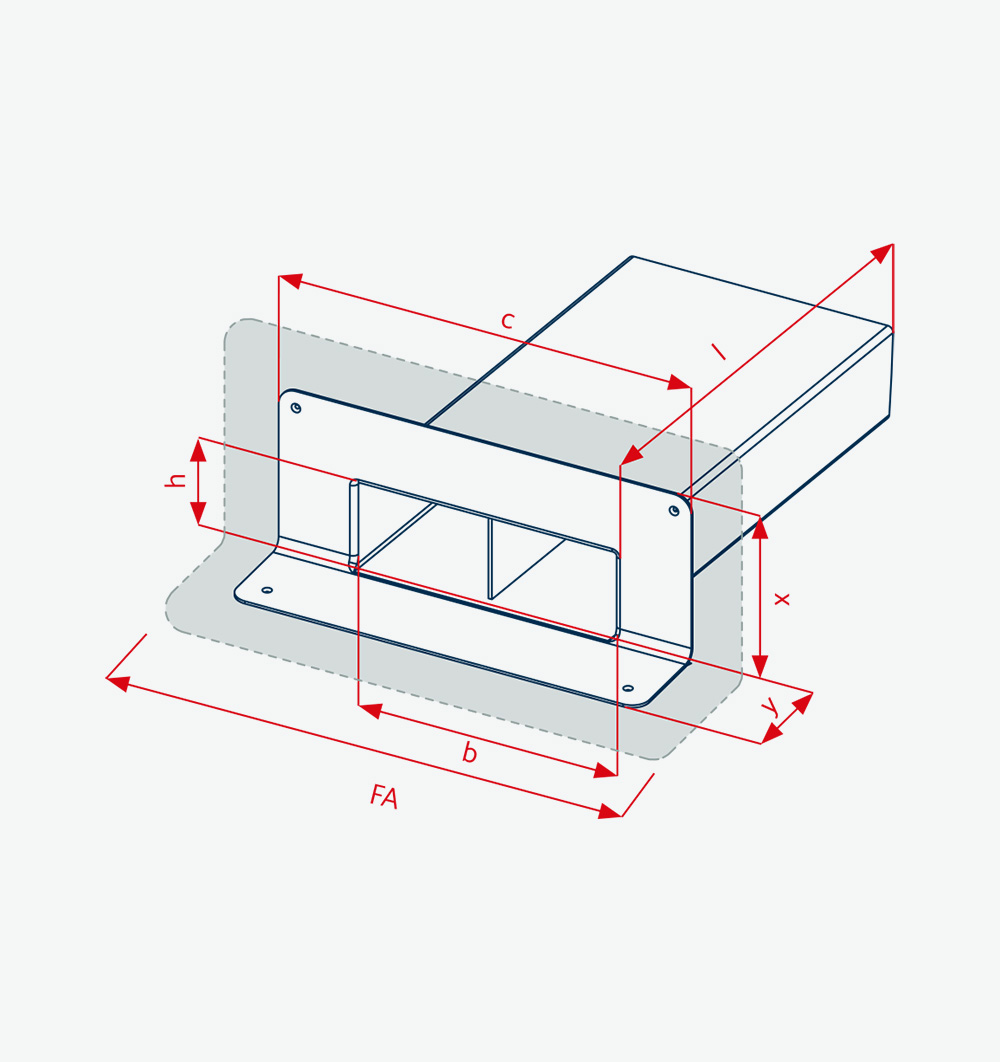

Technische Zeichnungen
Technische Daten
| Kanal = B x H | b | h | c | x | y |
|---|---|---|---|---|---|
| 120 x 60 mm | 120 mm | 60 mm | 308 mm | 165 mm | 115 mm |
| 180 x 80 mm | 180 mm | 80 mm | 368 mm | 185 mm | 115 mm |
| 300 x 100 mm | 300 mm | 100 mm | 488 mm | 200 mm | 115 mm |
| 500 x 100 mm | 500 mm | 100 mm | 688 mm | 200 mm | 115 mm |
| Rohrneigung jeweils 5 ° | |||||
Lieferbare Größen (B x H – Innenmaße)
- 120 x 60 mm
- 180 x 80 mm
- 300 x 100 mm
- 500 x 100 mm
Lieferbare Längen (l)
- 300 mm
- 600 mm
Sonderlängen auf Anfrage lieferbar
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Variante BIT – Ausführung mit witterungsbeständig modifiziertem Grundkörper und aufkaschierter Bitumenanschlussmanschette. Die Sicherung erfolgt über einen Edelstahl-Halterahmen. Der Grundkörper ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh. Die Anschlussmanschette besteht aus talkumiertem Elastomerbitumen mit integrierter Trägereinlage und einer Materialstärke von 4 mm – ideal für die zuverlässige Verbindung mit Bitumen-Dachbahnen.
Varianten
| Material | Kanal = B x H x L 1 | Technische Angaben 2 |
|---|---|---|
| BIT Besandet |
120 x 60 x L 300 mm | Mit Bitumenanschluss- manschette |
| 120 x 60 x L 600 mm | ||
| 180 x 80 x L 300 mm | ||
| 180 x 80 x L 600 mm | ||
| 300 x 100 x L 300 mm | ||
| 300 x 100 x L 600 mm | ||
| 500 x 100 x L 300 mm | ||
| 500 x 100 x L 600 mm |
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Kanal = B x H 1 | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| 120 x 60 mm | 1,30 l/s | 3,50 l/s |
| 180 x 80 mm | 1,90 l/s | 5,00 l/s |
| 300 x 100 mm | 3,00 l/s | 7,80 l/s |
| 500 x 100 mm | 5,50 l/s | 13,40 l/s |
1 Sonderlängen auf Anfrage lieferbar
Bitumenanschluss (BA)
| Maße für | Maße (L x B) |
|---|---|
| 120 x 60 mm | 520 x 471 mm |
| 180 x 80 mm | 580 x 491 mm |
| 300 x 100 mm | 700 x 500 mm |
| 500 x 100 mm | 900 x 500 mm |
Technische Zeichnungen
Technische Daten
| Kanal = B x H | b | h | c | x | y |
|---|---|---|---|---|---|
| 120 x 60 mm | 120 mm | 60 mm | 308 mm | 165 mm | 115 mm |
| 180 x 80 mm | 180 mm | 80 mm | 368 mm | 185 mm | 115 mm |
| 300 x 100 mm | 300 mm | 100 mm | 488 mm | 200 mm | 115 mm |
| 500 x 100 mm | 500 mm | 100 mm | 688 mm | 200 mm | 115 mm |
| Rohrneigung jeweils 5 ° | |||||
Lieferbare Größen (B x H – Innenmaße)
- 120 x 60 mm
- 180 x 80 mm
- 300 x 100 mm
- 500 x 100 mm
Lieferbare Längen (l)
- 300 mm
- 600 mm
Sonderlängen auf Anfrage lieferbar
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
