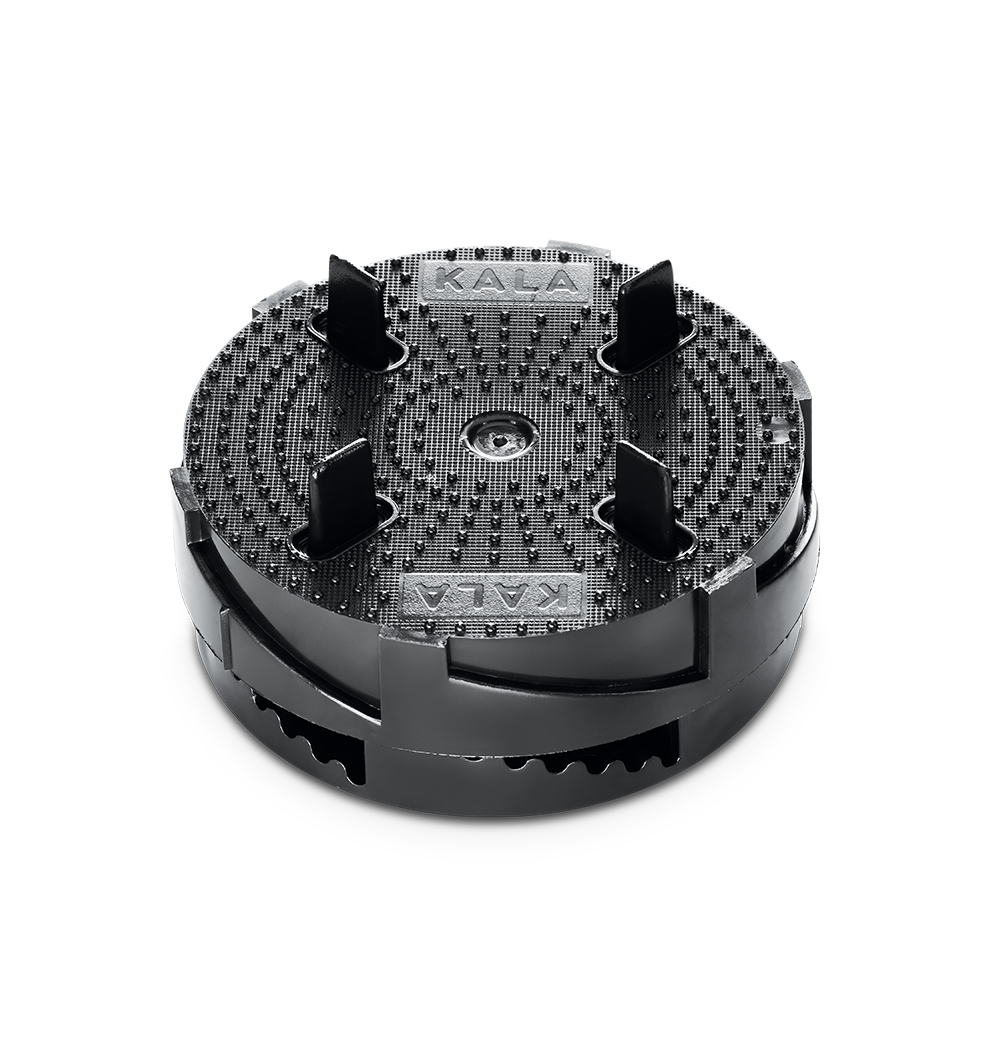

Terrassenlager höhenverstellbar

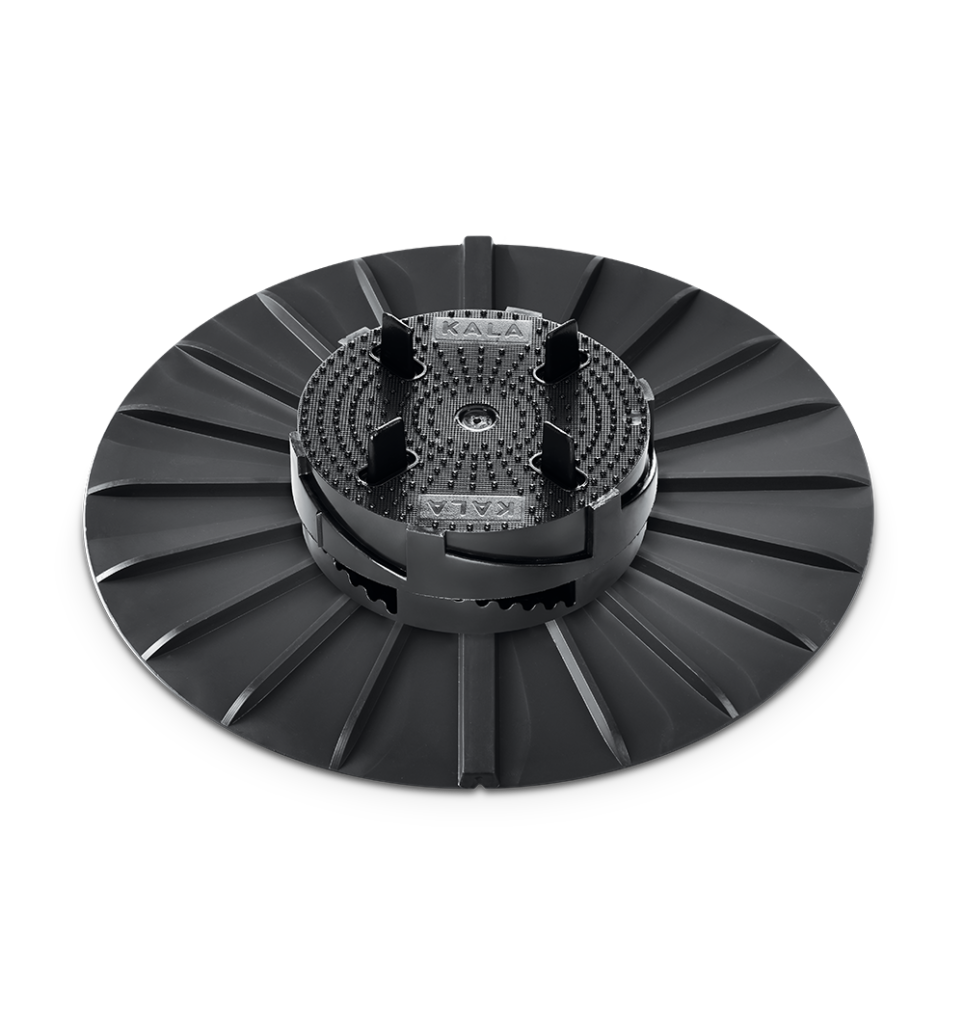

Einstellbares Terrassenlager in zwei Varianten lieferbar: H1 (28-42 mm) und H2 (40-70 mm). Optionale Druckscheibe für schnellen und schonenden Terrassen-Aufbau direkt auf Abdichtungen.
Funktion

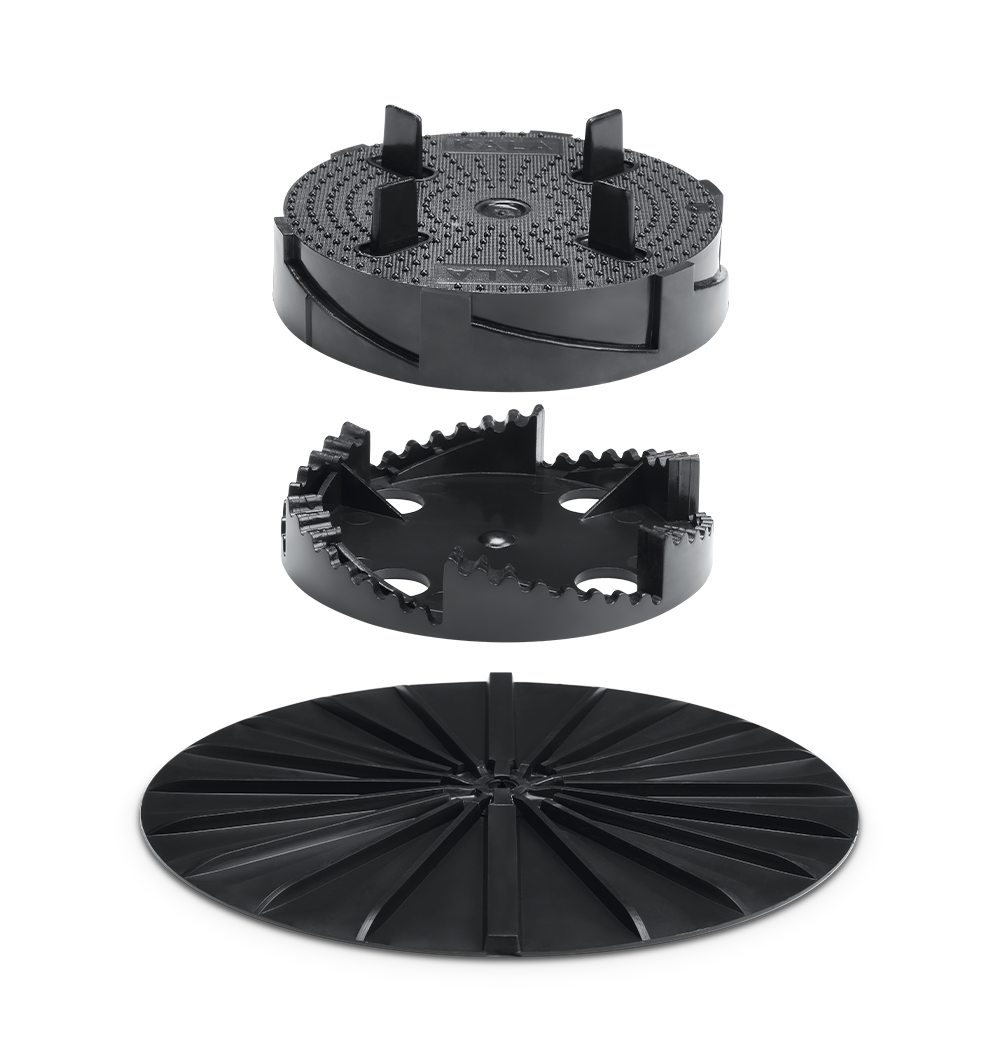

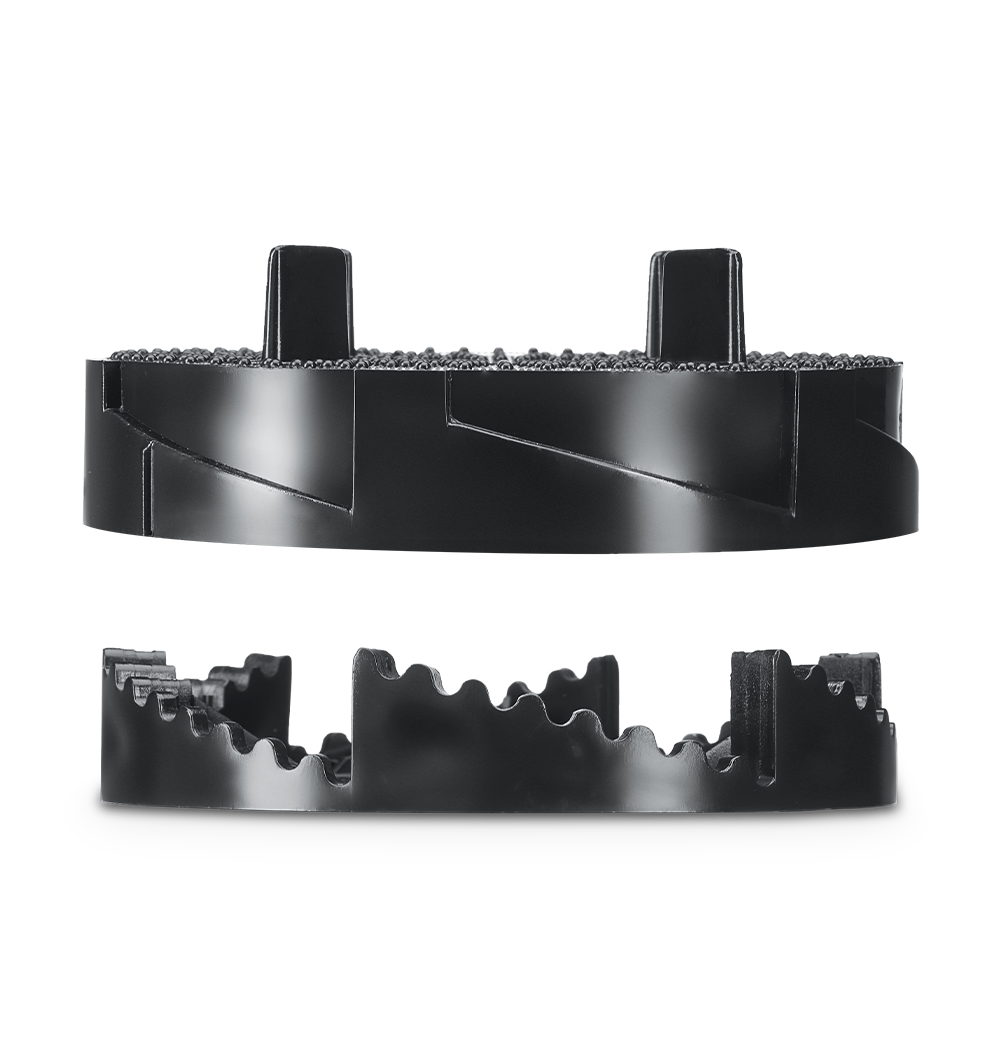

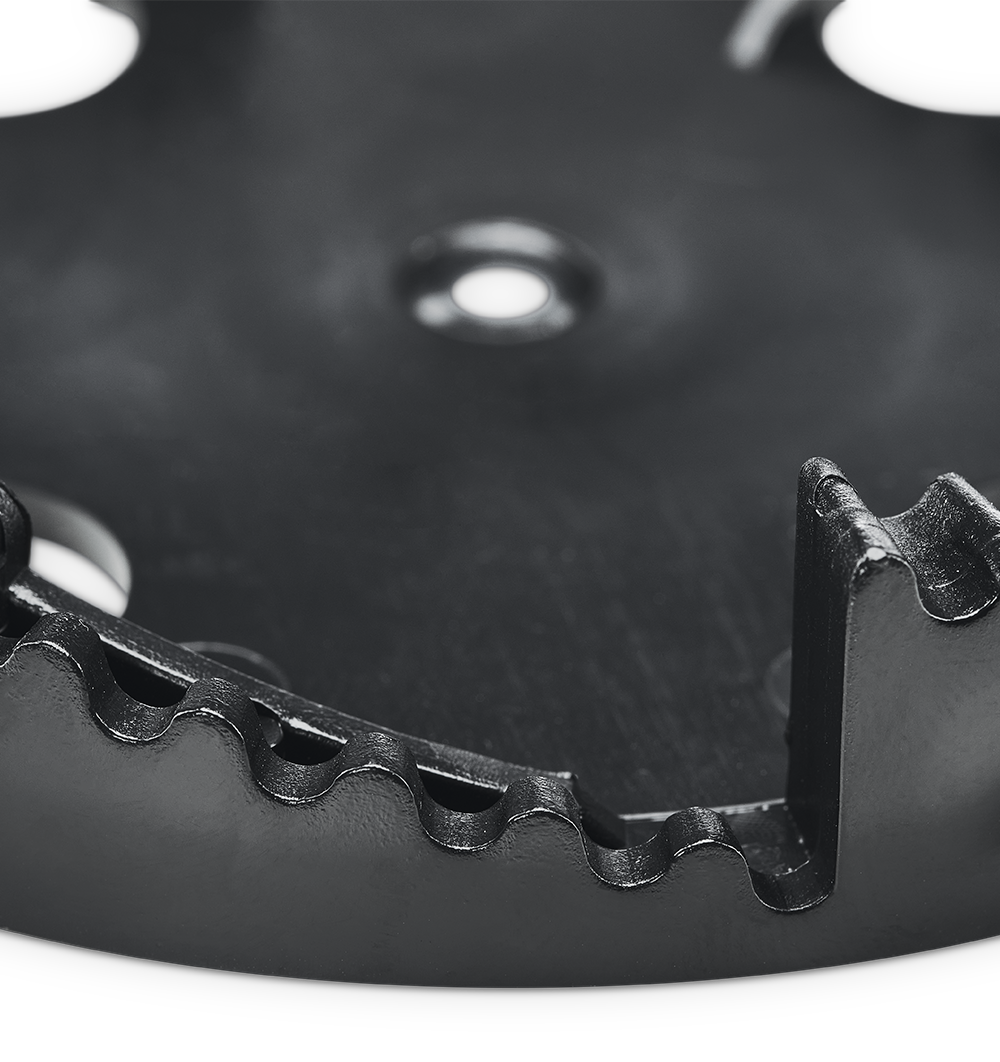

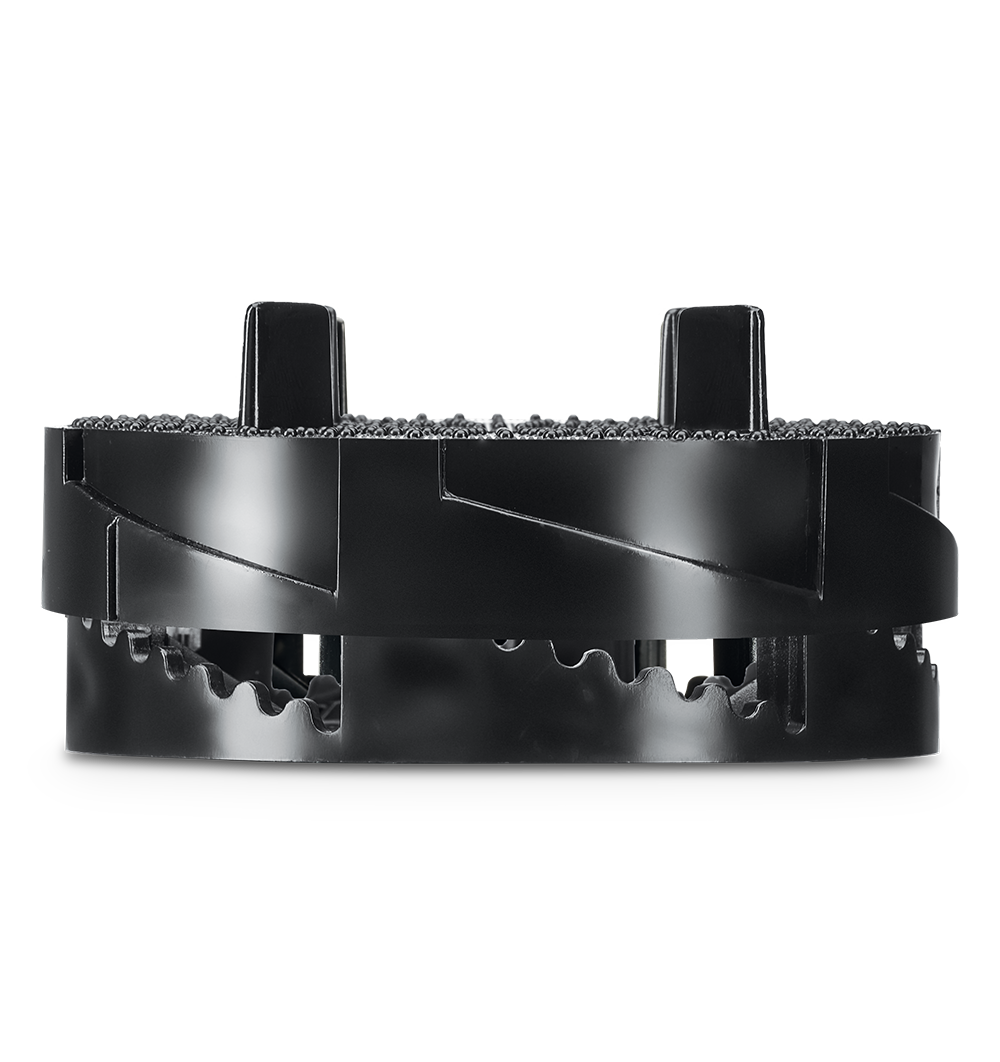

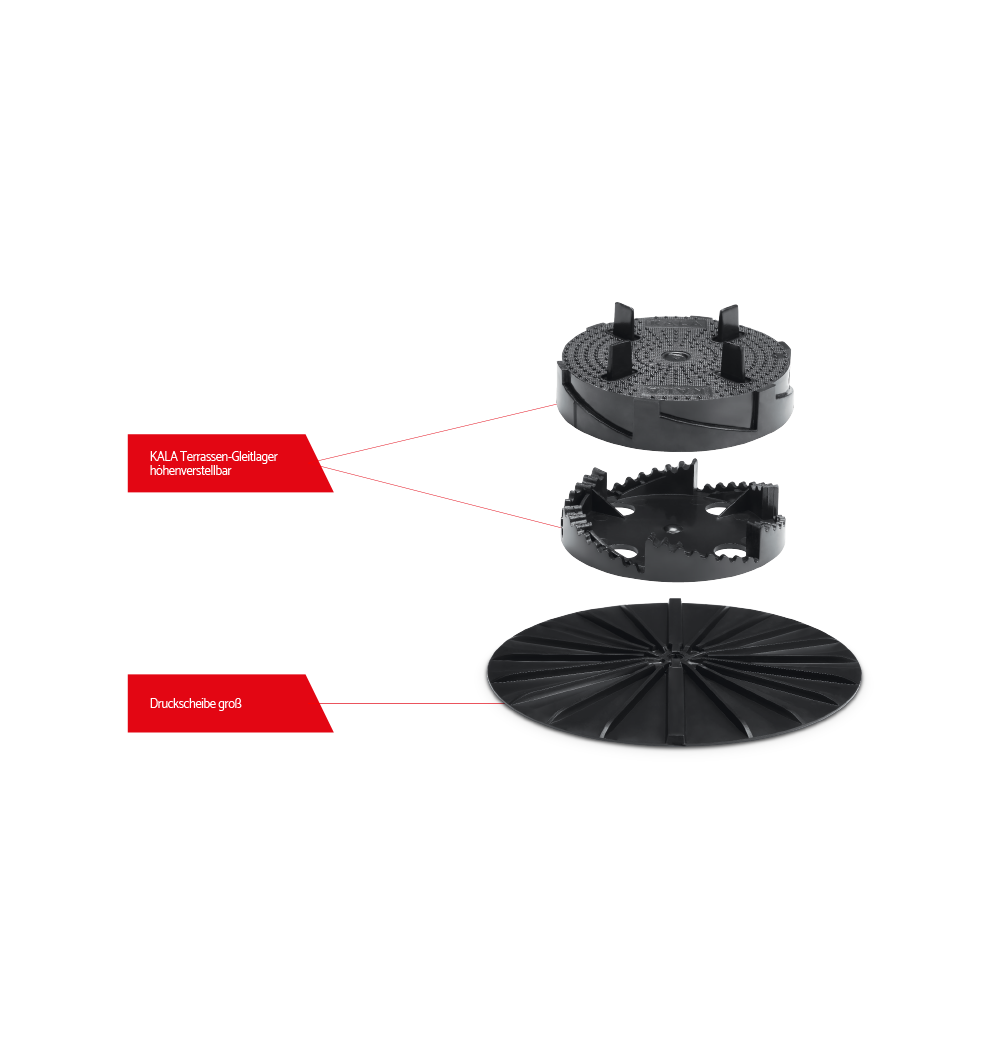

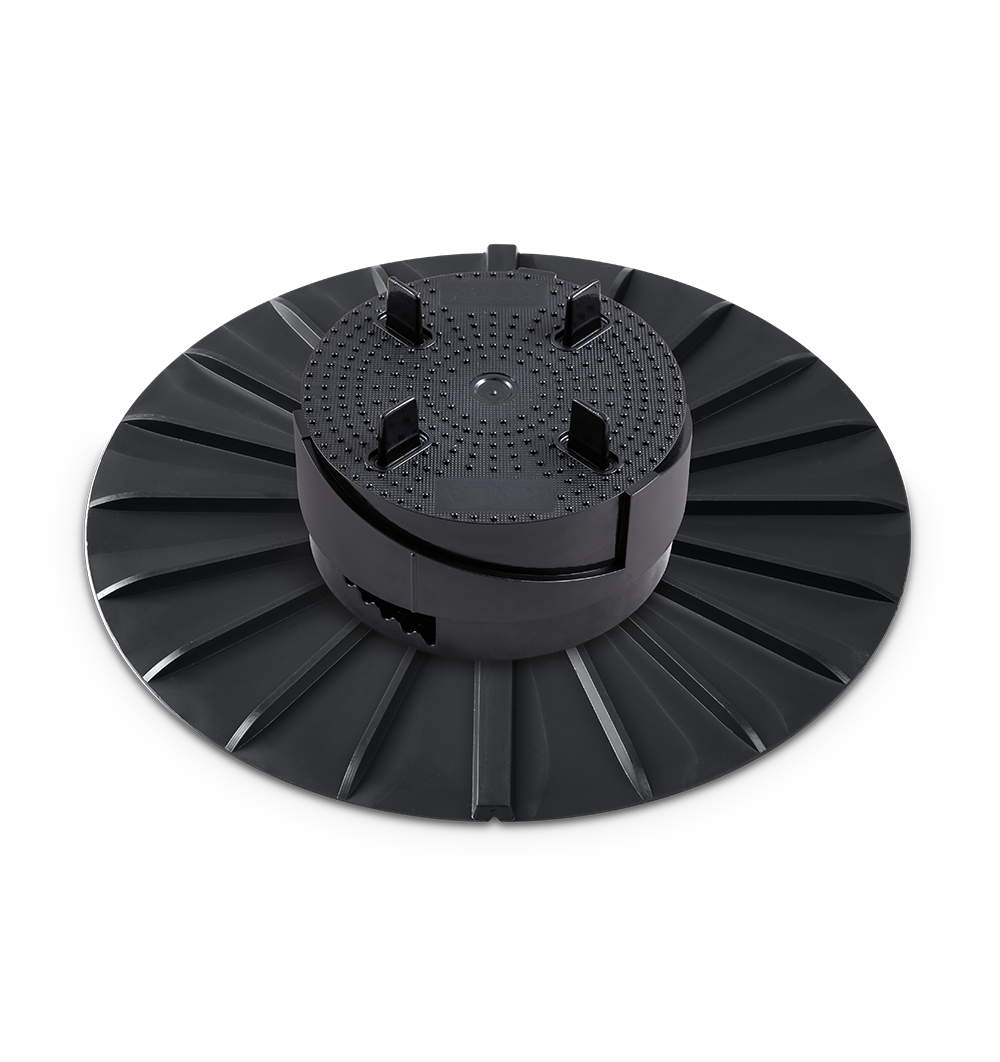

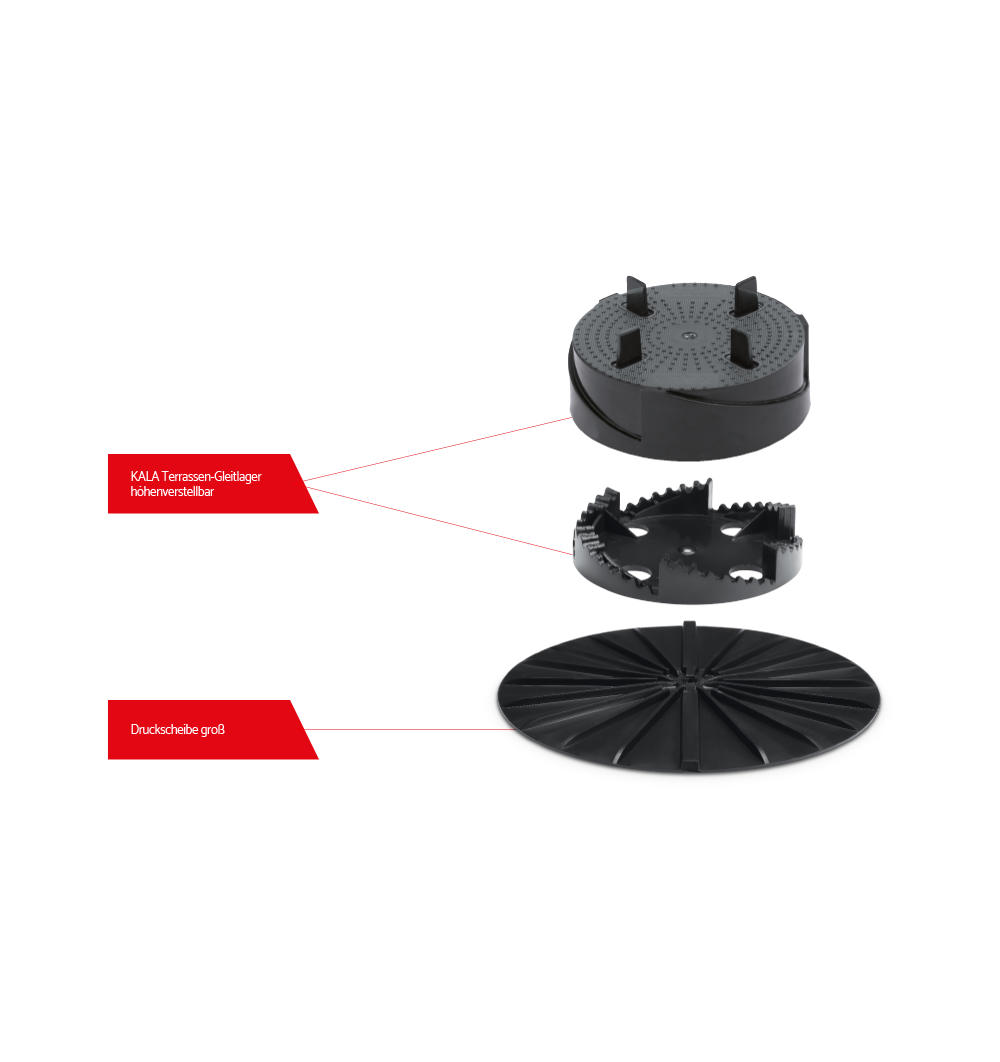

Das in feinen Rastschritten höhenverstellbare Terrassenlager von KALA ist ideal zur Verlegung von Belägen aller Art, insbesondere von Steinplatten und Holzrostkonstruktionen geeignet. Durch die Höhenverstellung mit optional verfügbaren Ausgleichselementen lassen sich Unebenheiten des Untergrunds und Gefälle leicht ausgleichen. Das KALA-Lager bildet mit der als Zubehör lieferbaren Druckscheibe ein Gleitlagersystem zur direkten Verlegung auf der Abdichtung. In öffentlichen Bereichen mit hoher Publikumsfrequenz (z. B. Cafeteria, Besucherterrasse) müssen zusätzliche Schutzmatten unterlegt werden.
Material
Die KALA-Terrassenlager werden aus schwarzem FPO/PP gefertigt: Dieser Kunststoff ist witterungsbeständig, UV-stabil und auch bei Kälte schlagzäh sowie hoch belastbar.
Variante

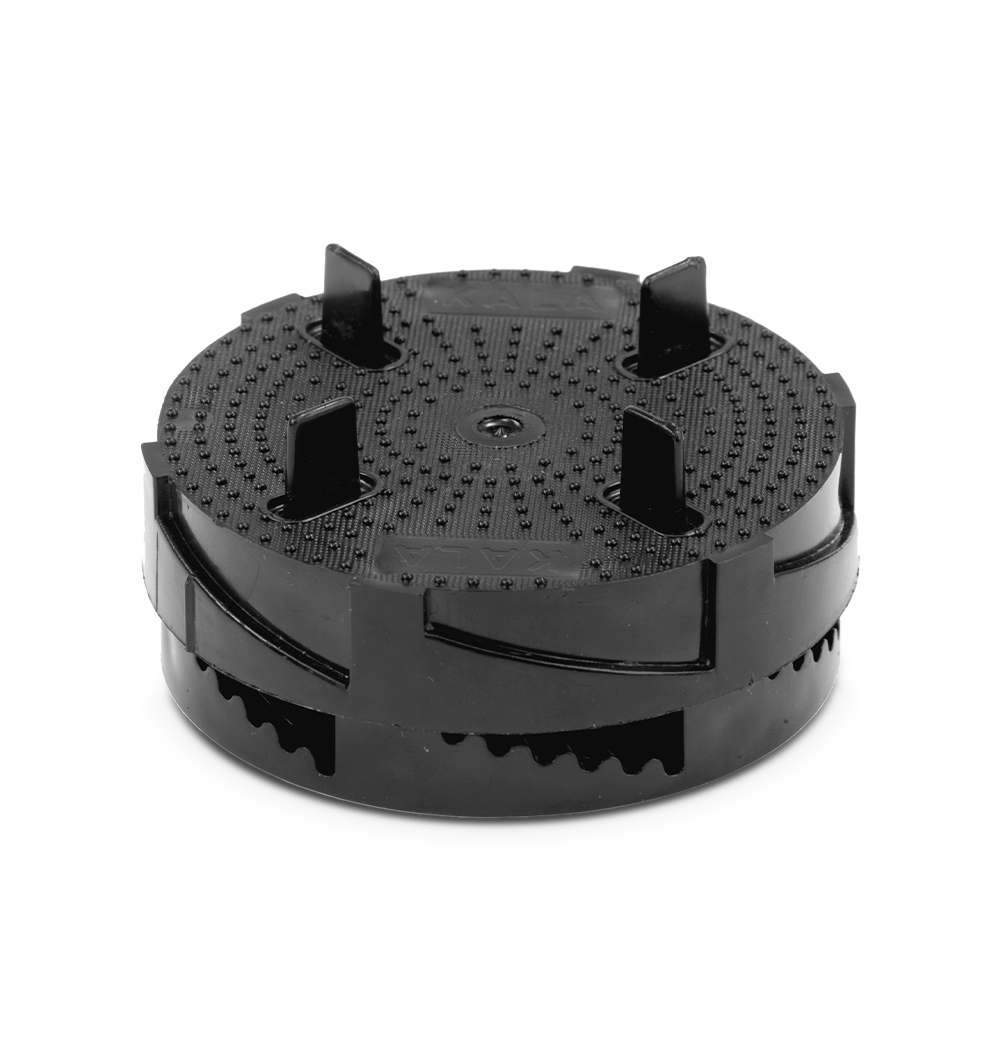

Terrassenlager höhenverstellbar H1
| Höhe | Durchmesser |
|---|---|
| 28 – 42 mm | Fugenteiler 3 mm, D 120 mm |
| Fugenteiler 4 mm, D 120 mm |
|
| ohne Fugenteiler, D 120 mm |
Variante

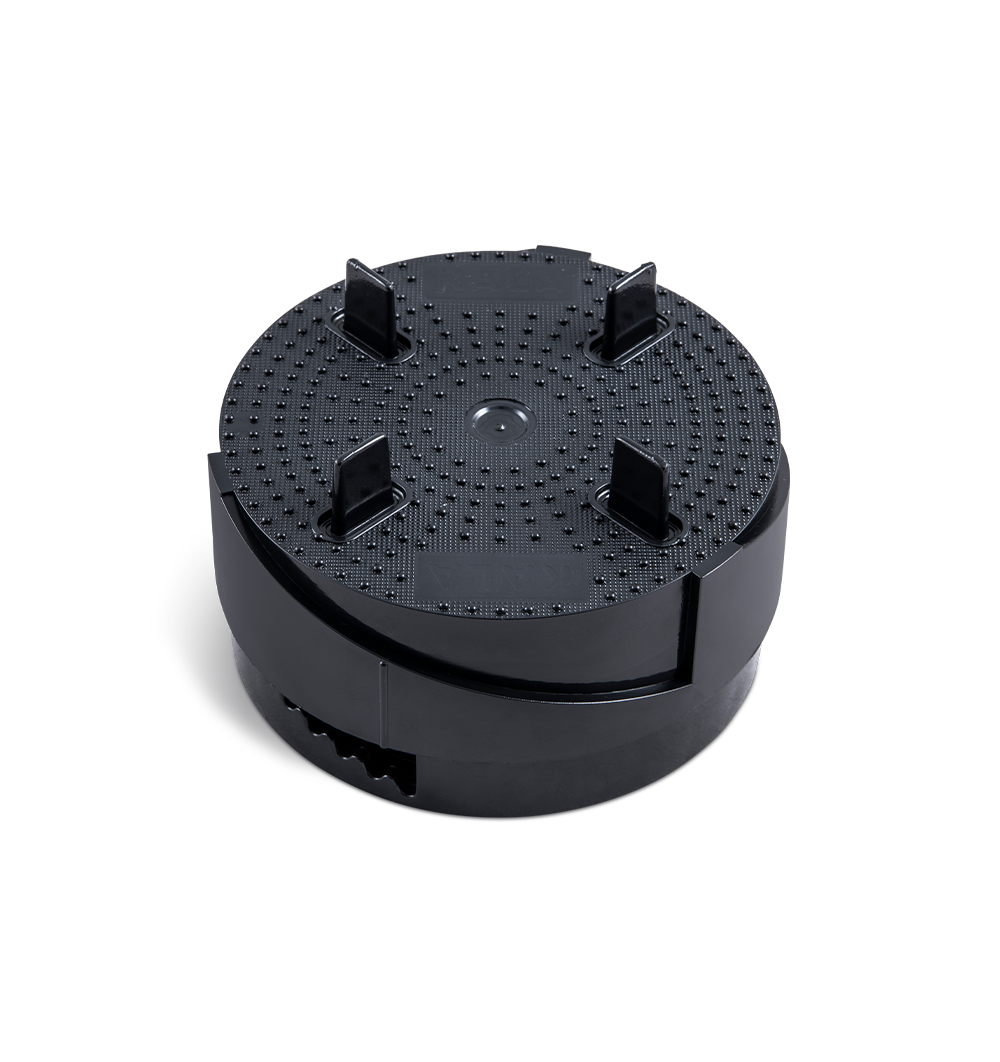

Terrassenlager höhenverstellbar H2
| Höhe | Durchmesser |
|---|---|
| 40 – 70 mm | Fugenteiler 3 mm, D 120 mm |
| Fugenteiler 4 mm, D 120 mm |
|
| ohne Fugenteiler, D 120 mm |
Beispiele

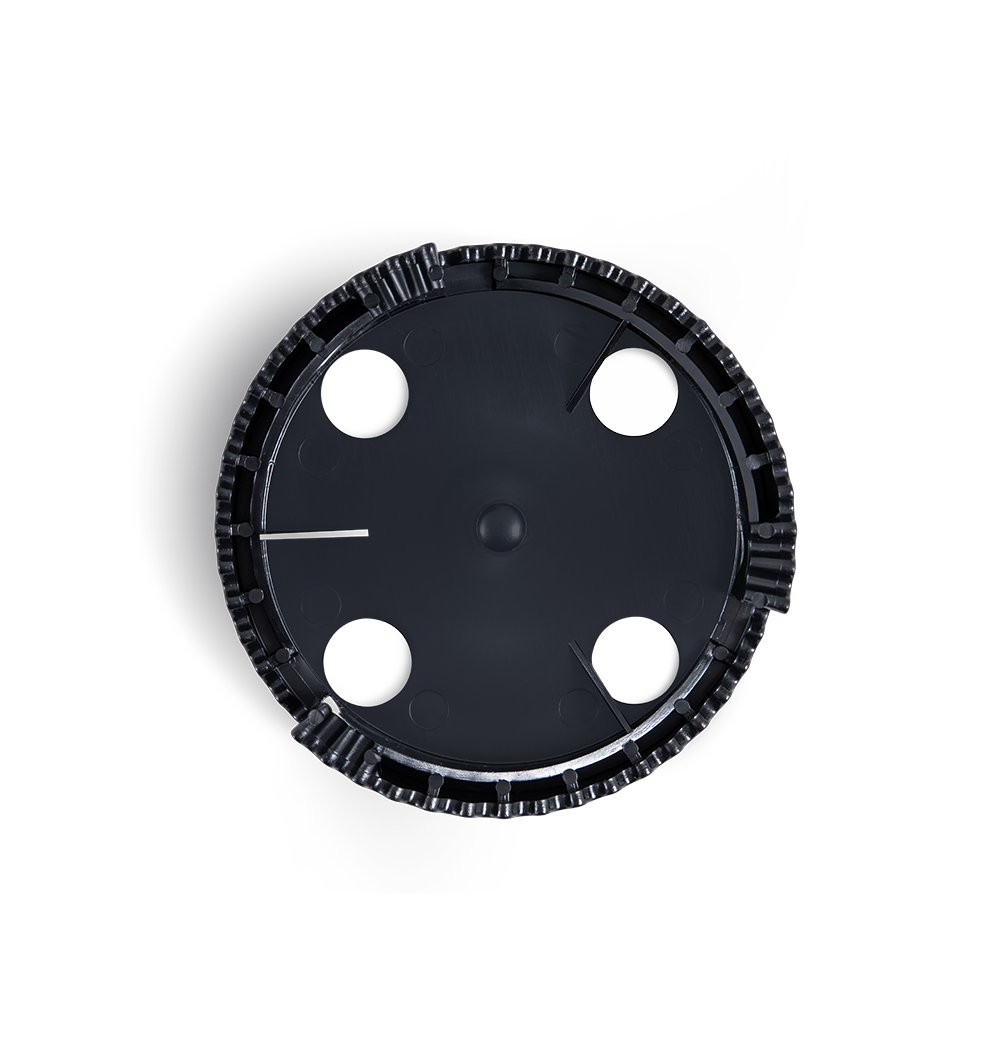

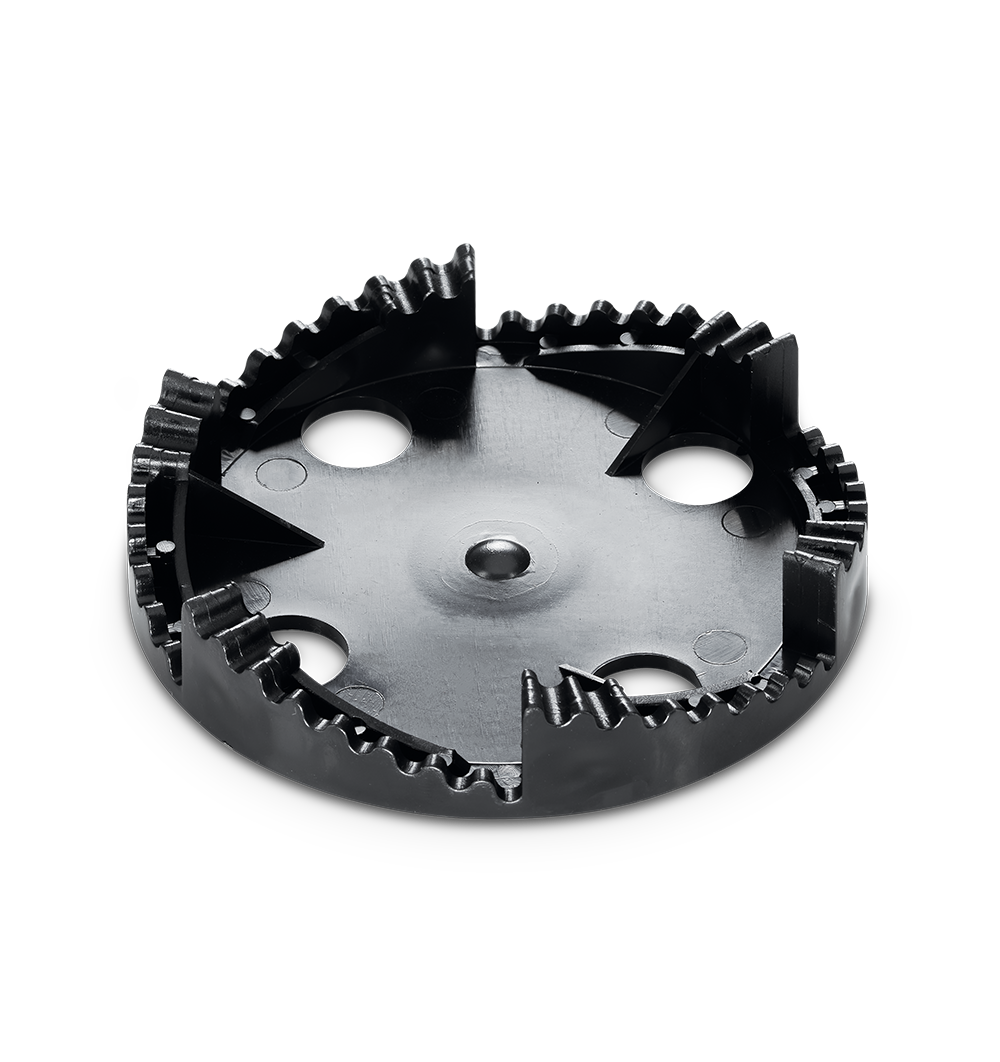

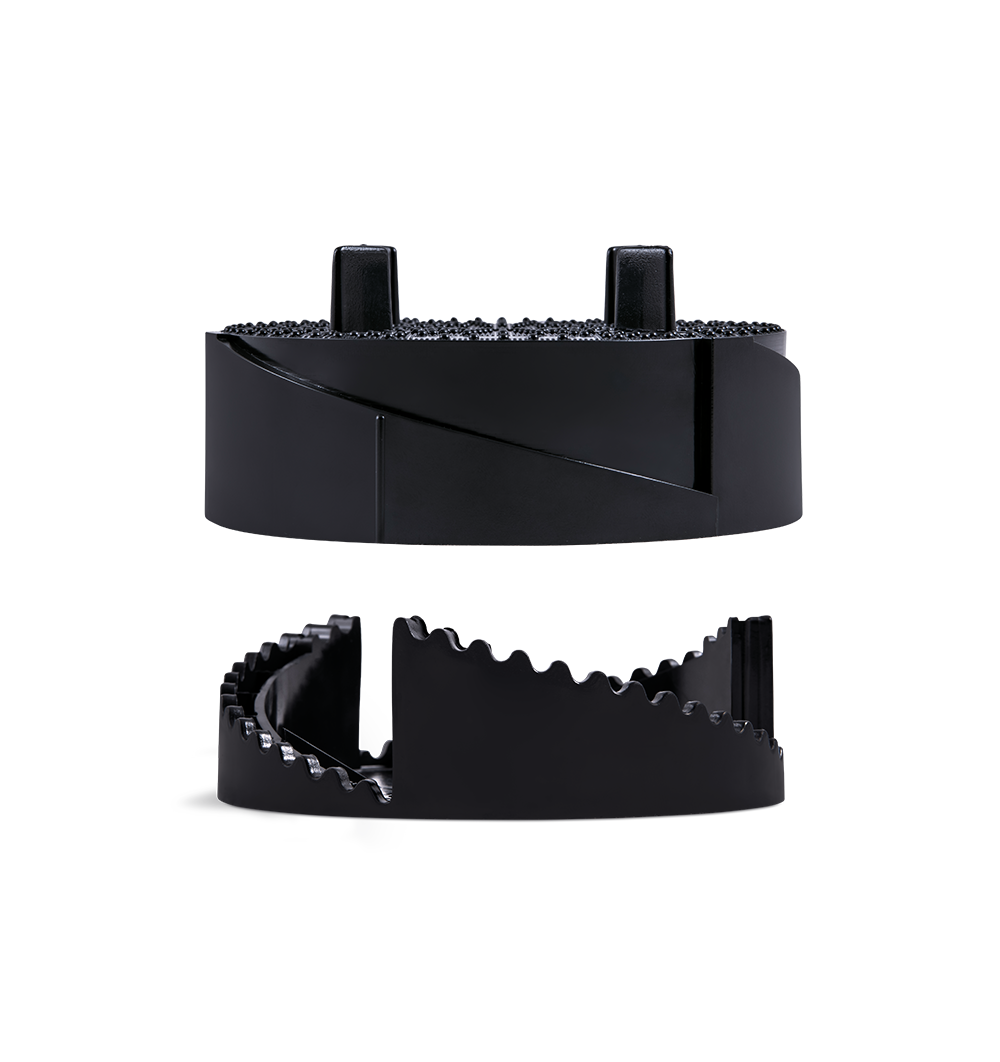

Terrassenlager höhenverstellbar H1
Beispiele
Terrassenlager höhenverstellbar H2

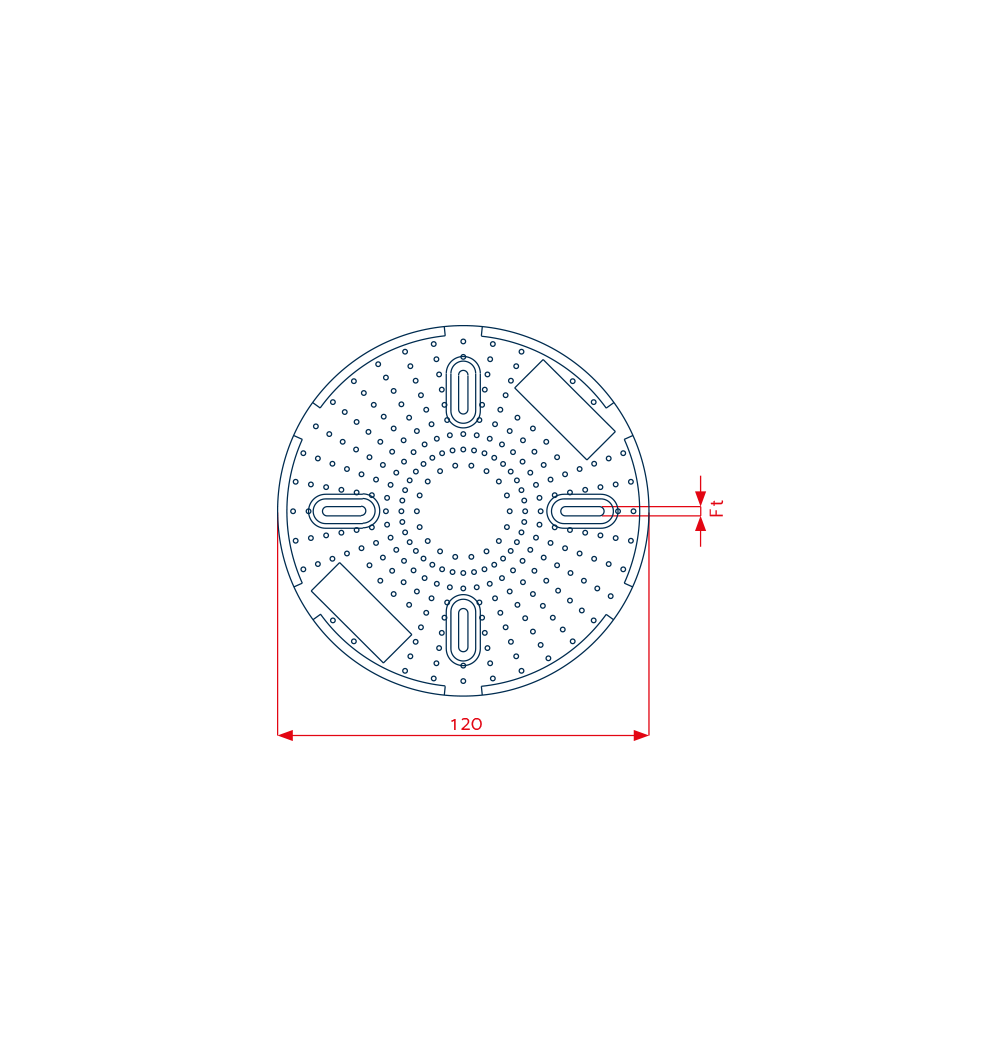

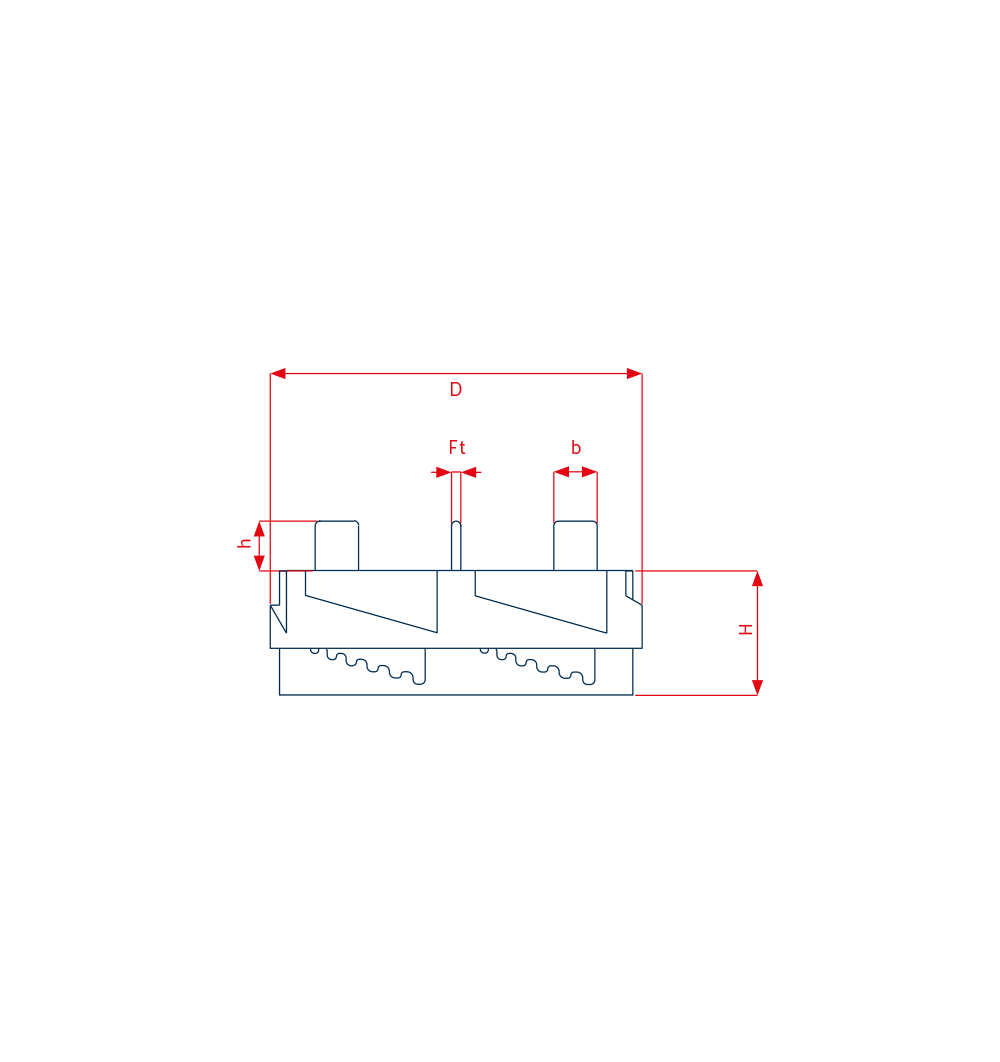

Technische Zeichnungen
| Technische Daten | |||
|---|---|---|---|
| H1 | H2 | ||
| D | 120 | mm | |
| D2 (Druckscheibe) | 250 | ||
| Ft | 3, alternativ 4 | ||
| H | 28 – 42 | 40 – 70 | |
| h | 16 | ||
| b | 14 | ||
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 50 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
