Ablauf Nexo Fix

Ablauf Nexo Fix

Neuheit: Nexo Fix

Unsere Abläufe, Speier, Notüberläufe und Flachdachlüfter gibt es nun mit industriell gefertigtem, fest verschweißtem Folienanschluss. Kein Klemmen und kein Kleben, der Folienanschluss erfüllt alle Herstellervorgaben und wird fachgerecht gefertigt. Die einfache Handhabung spart Zeit und Arbeit. Das manuelle Verschweißen des Flansches mit der Abdichtungsfolie entfällt. Alle Folienanschlüsse kommen mit 10 cm breitem Materialüberhang, der ein fachgerechtes Verschweißen mit der umliegenden Dachfolie ermöglicht. So macht man das.

Erhältlich ab April 2024!

Jetzt anfragen

Funktion

Formteil für vertikale Entwässerung durch das Dachpaket. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder als Aufstockelement für einen Dachgully.
Auf entsprechende Rückstausicherheit achten.

Material

Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungs-beständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.

Varianten PVC

Teller D 300 mm

Material Technische Angaben
PVC
ähnlich
RAL 7035,
Lichtgrau		 Teller D 300 mm

Rohrlänge 320 mm

 D 50 mm
(DN 50)
D 75 mm
(DN 70)

Sonderlängen auf Anfrage lieferbar.
Weitere Durchmessergrößen auf Rückfrage erhältlich.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.

Nexo Fix Ausführungen

Teller D 300 mm

Mit angeschweißter Anschlussmanschette, PVC ähnlich RAL 7035, Lichtgrau

Varianten PVC

Teller D 380 mm

Material Technische Angaben
PVC
ähnlich RAL 7035,
Lichtgrau		 Teller D 380 mm

Rohrlänge  320 mm

 D 90 mm
D 95 mm
D 110 mm
(DN 100)
D 125 mm
(DN 125)
D 160 mm
(DN 150)

Sonderlängen auf Anfrage lieferbar.
Weitere Durchmessergrößen auf Rückfrage erhältlich.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.

Nexo Fix Ausführungen

Teller D 380 mm

Mit angeschweißter Anschlussmanschette, PVC ähnlich RAL 7035, Lichtgrau

Varianten FPO/PP

Teller D 300 mm

Material Technische Angaben
FPO/PP
ähnlich
RAL 7044,
Seidengrau		 Teller D 300 mm

Rohrlänge 320 mm

 D 50 mm
(DN 50)
D 75 mm
(DN 70)

Sonderlängen auf Anfrage lieferbar.
Weitere Durchmessergrößen auf Rückfrage erhältlich.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.

Nexo Fix Ausführungen

Teller D 300 mm

Hersteller Folienanschluss
Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio

Varianten FPO/PP

Teller D 380 mm

Material Technische Angaben
FPO/PP
ähnlich
RAL 7044,
Seidengrau		 Teller D 380 mm

Rohrlänge 320 mm

 D 90 mm
D 95 mm
D 110 mm
(DN 100)
D 125 mm
(DN 125)
D 160 mm
(DN 150)

Sonderlängen auf Anfrage lieferbar.
Weitere Durchmessergrößen auf Rückfrage erhältlich.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.

Nexo Fix Ausführungen

Teller D 380 mm

Hersteller Folienanschluss
Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio

Beispiele

Zertifizierungen

Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf Classic inkl. Lippendichtung).

Entwässerungsleistung Liter/Sek.

LGA-geprüfte Kennwerte

Durchmesser Anstauhöhe
35 mm 65 mm
D 50 mm
(DN 50)		 3,70 k. A.
D 75 mm
(DN 70)		 4,60 13,20
D 90 mm 5,30 14,60
D 110 mm
(DN 100)		 5,55 15,80
D 125 mm
(DN 125)		 5,55 16,00
D 160 mm
(DN 150)		 5,60 18,60

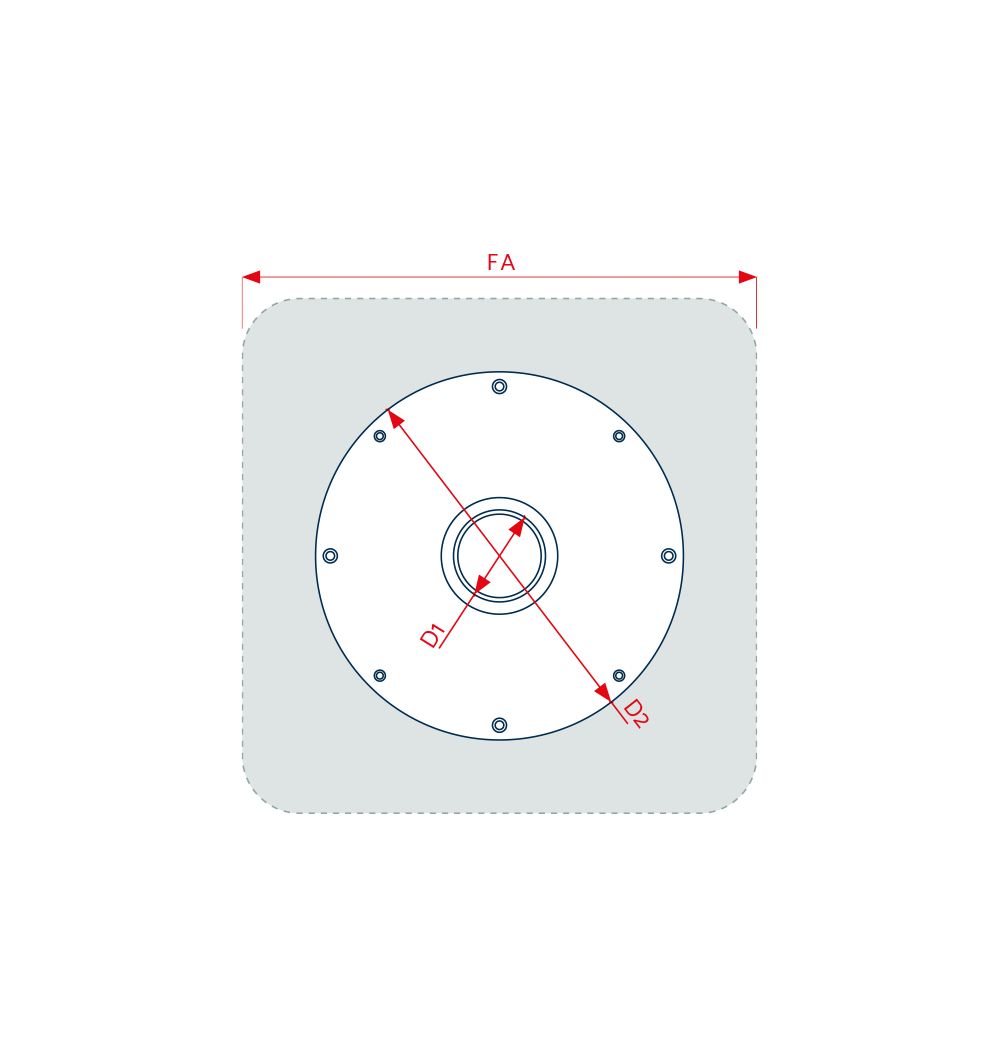

Technische Zeichnungen

Technische Daten
D1 50 / 75 90 / 95 / 110 / 125 / 160 mm
D2 300 380
l 320 320
t 3,5 3,5
Folienanschluss (FA) D 50 bis D 75 L 500 x B 500
Folienanschluss (FA) D 90 bis D 160 L 580 x B 580

Downloads

Datenblatt Ablauf Nexo Fix
Ablauf D 110 (DWG)

Verpackungseinheiten

Lieferung erfolgt im Karton, VE 1 Stück

Ihre Wünsche

Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!

Kontakt

Formteil für vertikale Entwässerung durch das Dachpaket. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder als Aufstockelement für einen Dachgully.
Auf entsprechende Rückstausicherheit achten.

Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungs-beständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.

Material Technische Angaben
PVC
ähnlich
RAL 7035,
Lichtgrau		 Teller D 300 mm

Rohrlänge 320 mm

 D 50 mm
(DN 50)
D 75 mm
(DN 70)

Sonderlängen auf Anfrage lieferbar.
Weitere Durchmessergrößen auf Rückfrage erhältlich.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.

Mit angeschweißter Anschlussmanschette, PVC ähnlich RAL 7035, Lichtgrau

Material Technische Angaben
PVC
ähnlich RAL 7035,
Lichtgrau		 Teller D 380 mm

Rohrlänge  320 mm

 D 90 mm
D 95 mm
D 110 mm
(DN 100)
D 125 mm
(DN 125)
D 160 mm
(DN 150)

Sonderlängen auf Anfrage lieferbar.
Weitere Durchmessergrößen auf Rückfrage erhältlich.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.

Mit angeschweißter Anschlussmanschette, PVC ähnlich RAL 7035, Lichtgrau

Material Technische Angaben
FPO/PP
ähnlich
RAL 7044,
Seidengrau		 Teller D 300 mm

Rohrlänge 320 mm

 D 50 mm
(DN 50)
D 75 mm
(DN 70)

Sonderlängen auf Anfrage lieferbar.
Weitere Durchmessergrößen auf Rückfrage erhältlich.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.

Hersteller Folienanschluss
Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
Material Technische Angaben
FPO/PP
ähnlich
RAL 7044,
Seidengrau		 Teller D 380 mm

Rohrlänge 320 mm

 D 90 mm
D 95 mm
D 110 mm
(DN 100)
D 125 mm
(DN 125)
D 160 mm
(DN 150)

Sonderlängen auf Anfrage lieferbar.
Weitere Durchmessergrößen auf Rückfrage erhältlich.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.

Hersteller Folienanschluss
Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio

Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf Classic inkl. Lippendichtung).

Durchmesser Anstauhöhe
35 mm 65 mm
D 50 mm
(DN 50)		 3,70 k. A.
D 75 mm
(DN 70)		 4,60 13,20
D 90 mm 5,30 14,60
D 110 mm
(DN 100)		 5,55 15,80
D 125 mm
(DN 125)		 5,55 16,00
D 160 mm
(DN 150)		 5,60 18,60
Technische Daten
D1 50 / 75 90 / 95 / 110 / 125 / 160 mm
D2 300 380
l 320 320
t 3,5 3,5
Folienanschluss (FA) D 50 bis D 75 L 500 x B 500
Folienanschluss (FA) D 90 bis D 160 L 580 x B 580

Lieferung erfolgt im Karton, VE 1 Stück

Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!

Kontakt
