Ablauf PVC

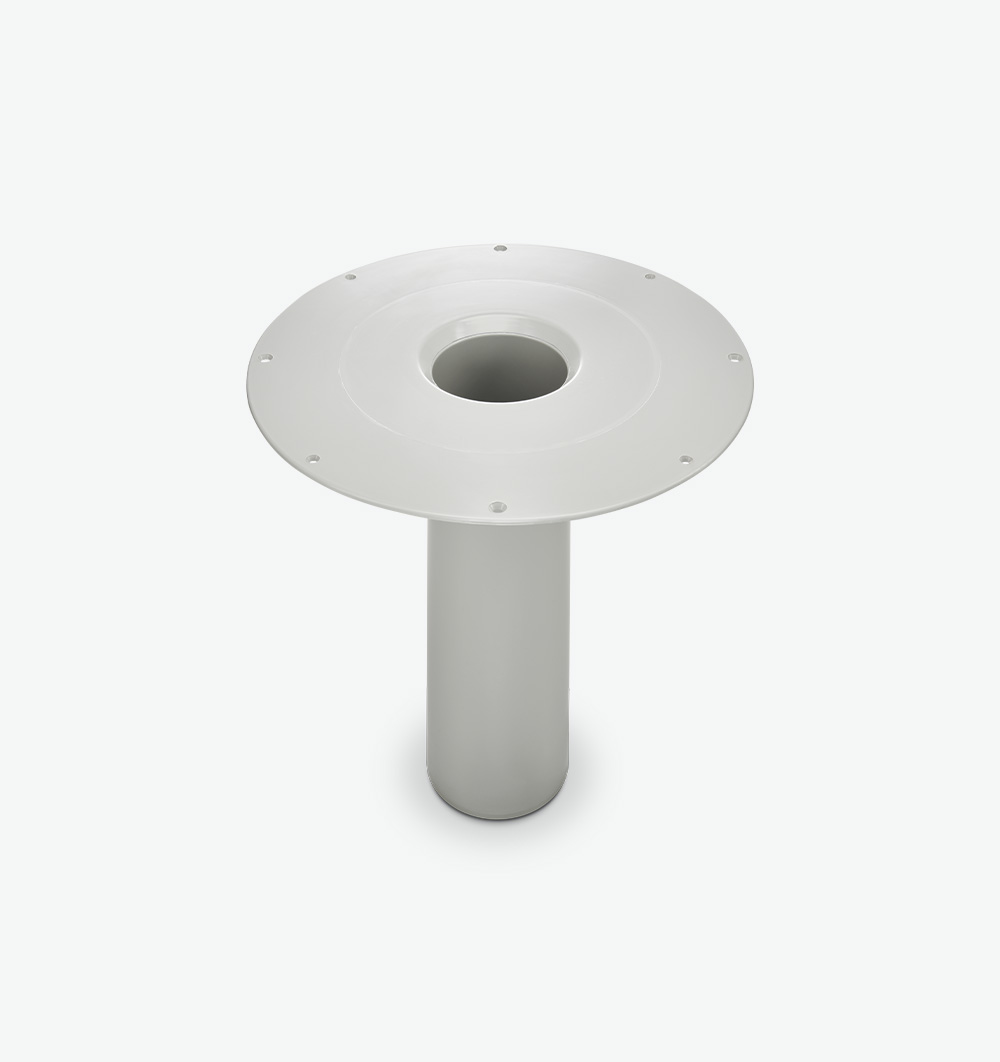

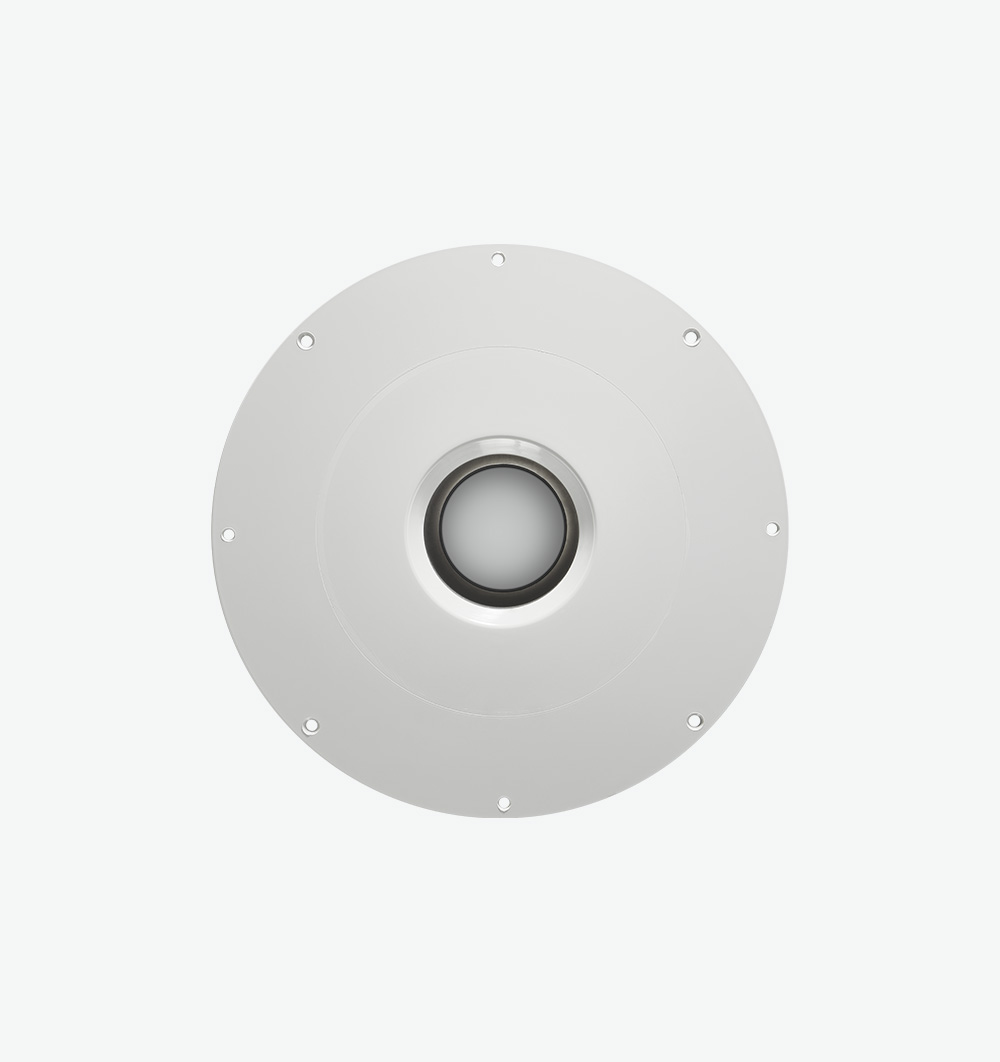

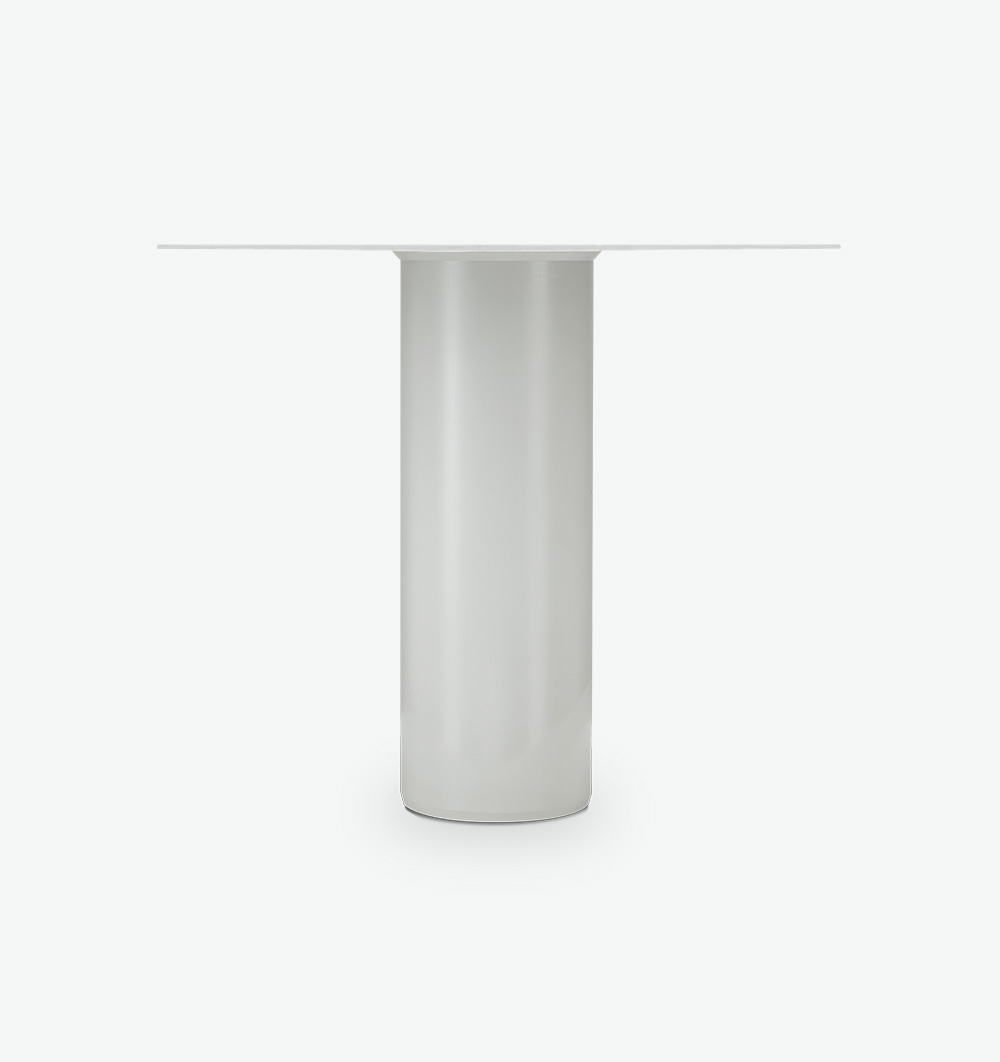

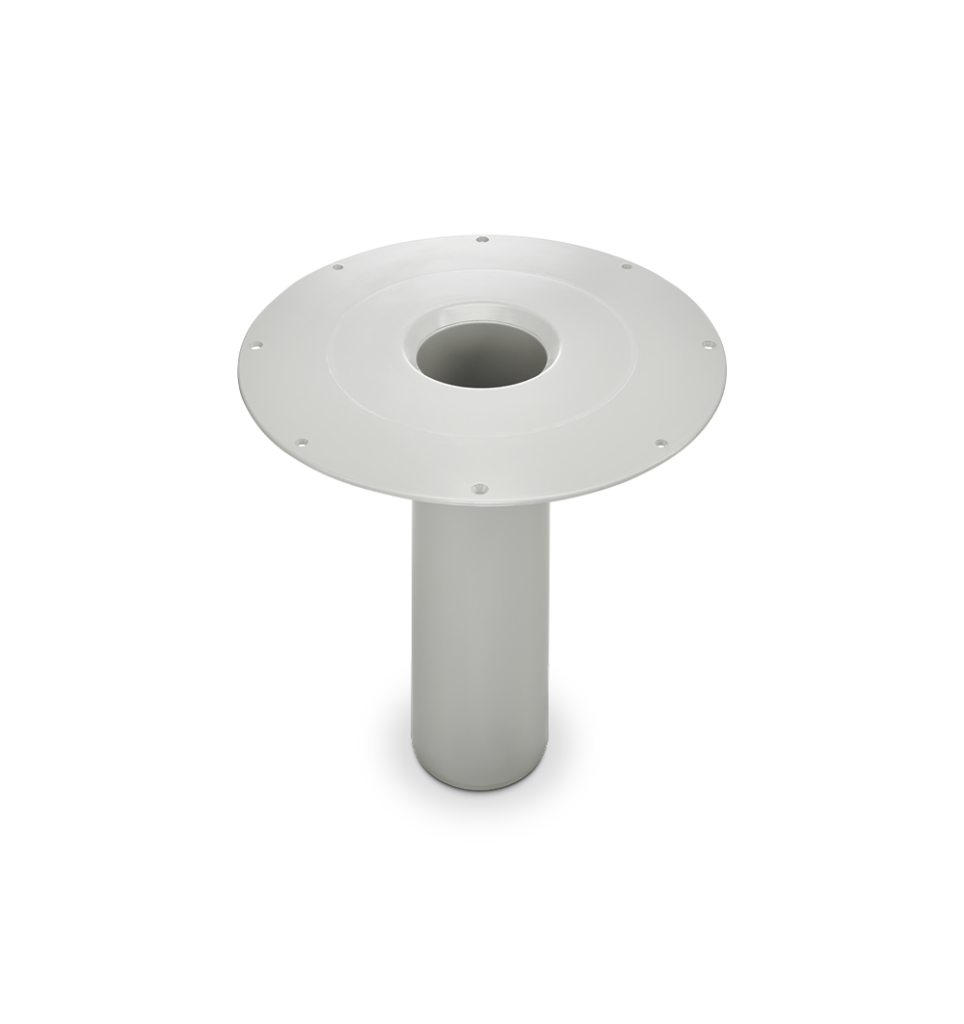

Formteil für vertikale Entwässerung durch das Dachpaket. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder als Aufstockelement für einen Dachgully. Auf entsprechende Rückstausicherheit achten.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC, FPO/PP 1 und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Varianten
| Material | Technische Angaben 3 | |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Teller D 300 mm, Rohrlänge 320 mm 1,2 |
D 50 mm (DN 50) |
| D 75 mm (DN 70) |
||
| Teller D 380 mm, Rohrlänge 320 mm 1,2 |
D 90 mm | |
| D 95 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
| D 160 mm (DN 150) |
||
1 Sonderlängen auf Anfrage lieferbar
2 Weitere Durchmessergrößen auf Anfrage lieferbar
3 Alternativ auch mit Anstauring lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
3,70 l/s | k. A. |
| D 75 mm (DN 70) |
4,60 l/s | 13,20 l/s |
| D 90 mm | 5,30 l/s | 14,60 l/s |
| D 110 mm (DN 100) |
5,55 l/s | 15,80 l/s |
| D 125 mm (DN 125) |
5,55 l/s | 16,00 l/s |
| D 160 mm (DN 150) |
5,60 l/s | 18,60 l/s |
Zertifizierungen
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.)
Technische Zeichnungen
Technische Daten
| D1 (D Rohr) |
50 / 75 mm | 90 / 95 / 110 / 125 / 160 mm |
| D2 (D Platte) |
300 mm | 380 mm |
| l | 320 mm 1,2 | 320 mm 1,2 |
| t | 3,5 mm | 3,5 mm |
1 Sonderlängen auf Anfrage lieferbar
² Weitere Durchmessergrößen auf Anfrage lieferbar
Lieferbare Größen
- D 50 mm (DN 50)
- D 75 mm (DN 70)
- D 90 mm
- D 95 mm
- D 110 mm (DN 100)
- D 125 mm (DN 125)
- D 160 mm (DN 150)
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC, FPO/PP 1 und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Varianten
| Material | Technische Angaben 3 | |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Teller D 300 mm, Rohrlänge 320 mm 1,2 |
D 50 mm (DN 50) |
| D 75 mm (DN 70) |
||
| Teller D 380 mm, Rohrlänge 320 mm 1,2 |
D 90 mm | |
| D 95 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
| D 160 mm (DN 150) |
||
1 Sonderlängen auf Anfrage lieferbar
2 Weitere Durchmessergrößen auf Anfrage lieferbar
3 Alternativ auch mit Anstauring lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
3,70 l/s | k. A. |
| D 75 mm (DN 70) |
4,60 l/s | 13,20 l/s |
| D 90 mm | 5,30 l/s | 14,60 l/s |
| D 110 mm (DN 100) |
5,55 l/s | 15,80 l/s |
| D 125 mm (DN 125) |
5,55 l/s | 16,00 l/s |
| D 160 mm (DN 150) |
5,60 l/s | 18,60 l/s |
Zertifizierungen
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.)
Technische Zeichnungen
Technische Daten
| D1 (D Rohr) |
50 / 75 mm | 90 / 95 / 110 / 125 / 160 mm |
| D2 (D Platte) |
300 mm | 380 mm |
| l | 320 mm 1,2 | 320 mm 1,2 |
| t | 3,5 mm | 3,5 mm |
1 Sonderlängen auf Anfrage lieferbar
² Weitere Durchmessergrößen auf Anfrage lieferbar
Lieferbare Größen
- D 50 mm (DN 50)
- D 75 mm (DN 70)
- D 90 mm
- D 95 mm
- D 110 mm (DN 100)
- D 125 mm (DN 125)
- D 160 mm (DN 150)
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
