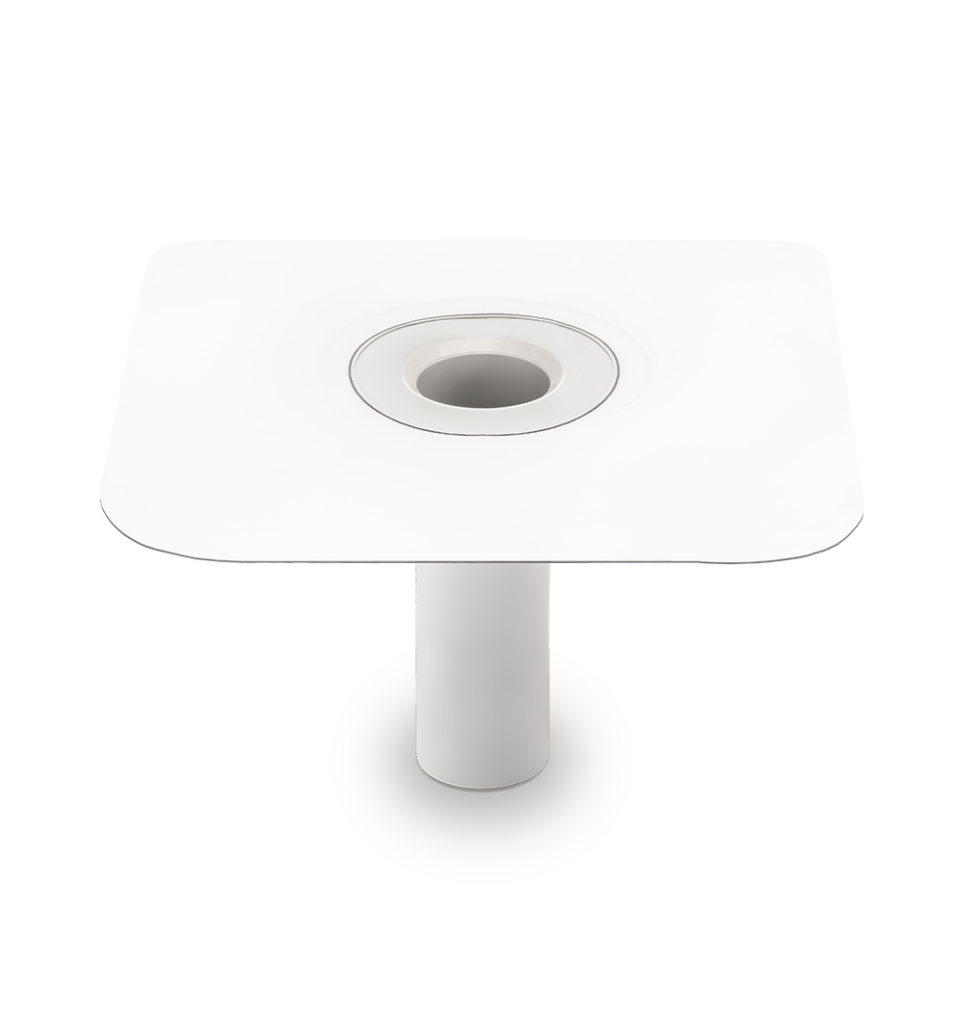

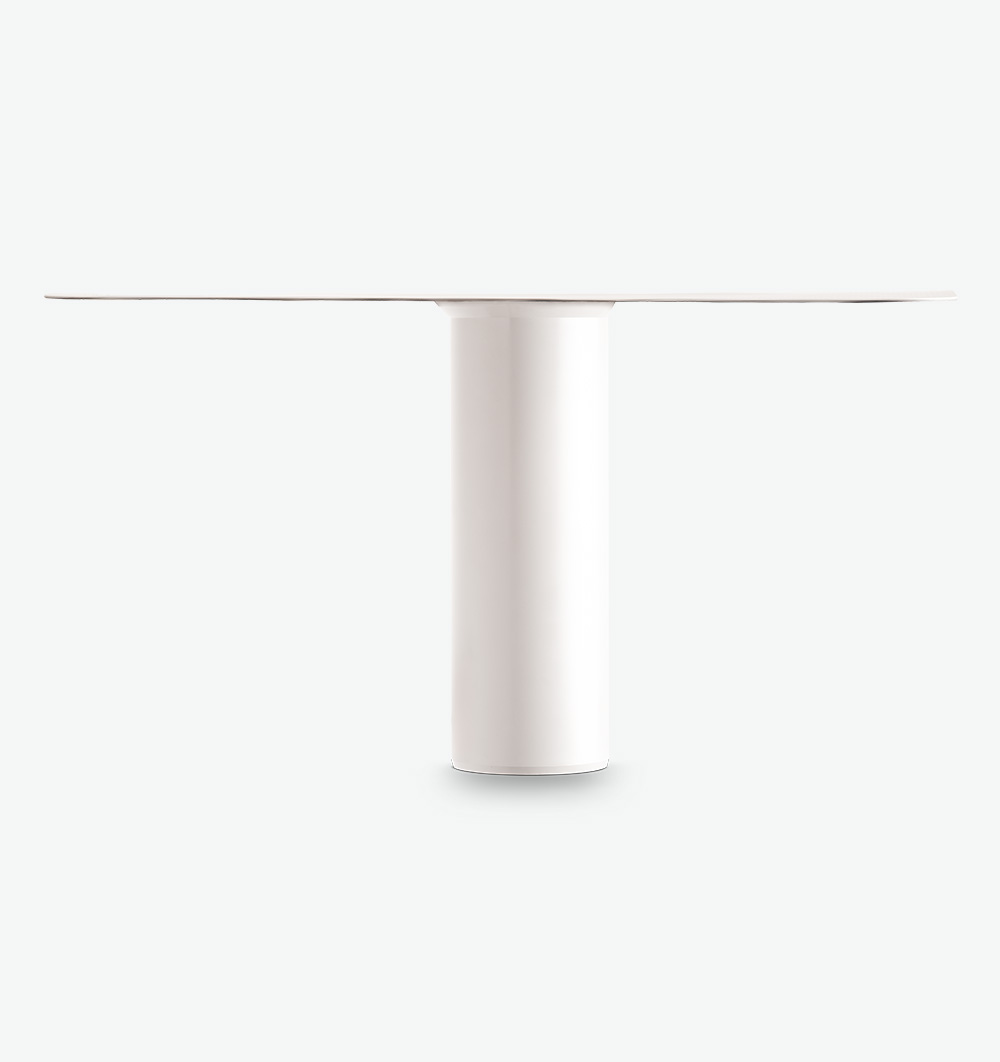

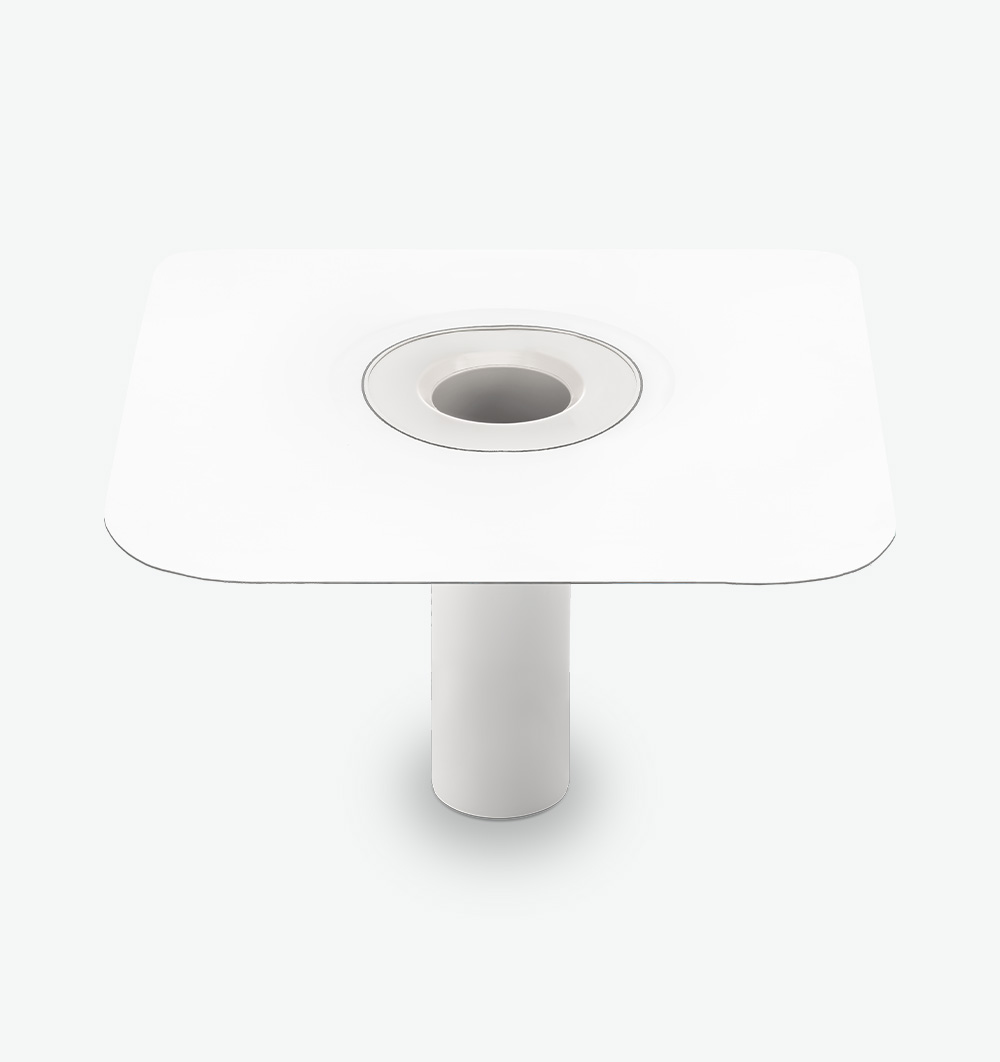

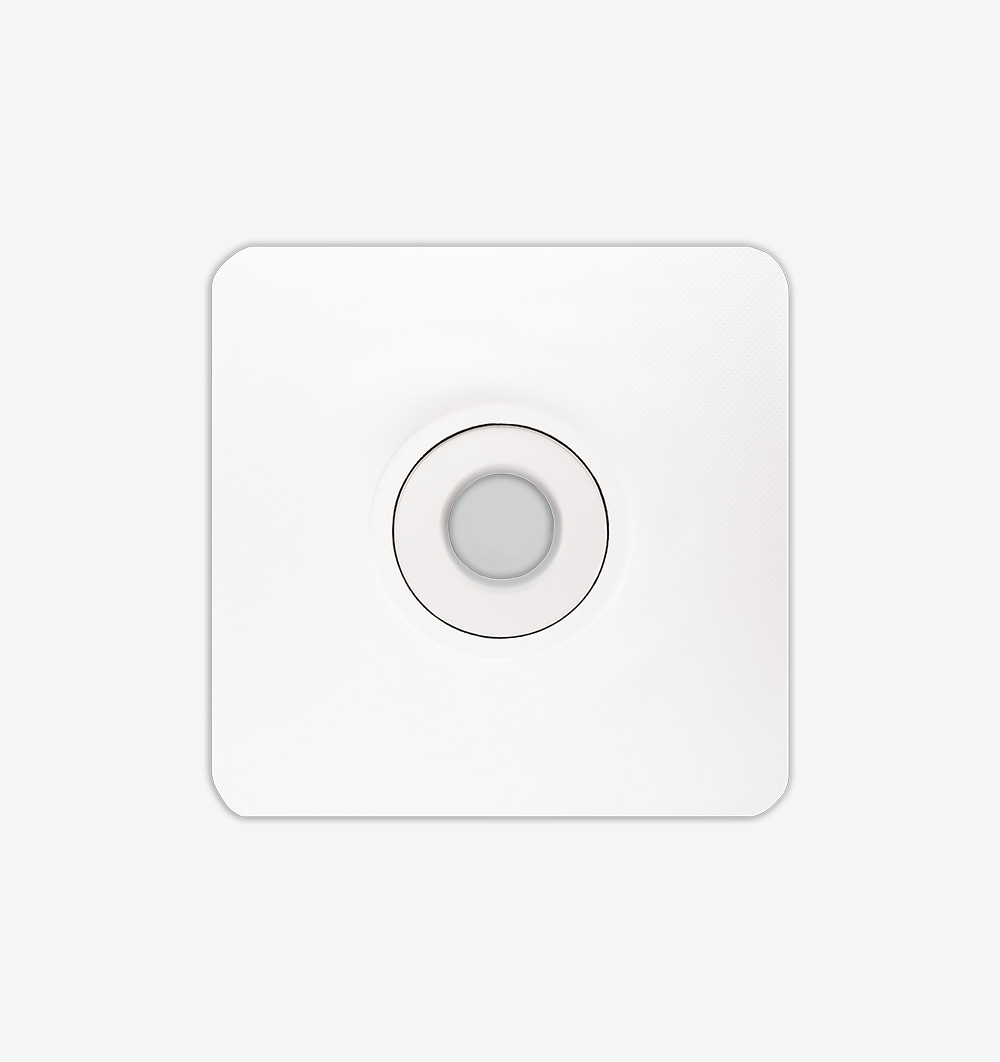

Ablauf Nexo Fix PVC
NEU
Formteil für vertikale Entwässerung durch das Dachpaket. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder als Aufstockelement für einen Dachgully. Auf entsprechende Rückstausicherheit achten.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Material
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Einbau
Ablauf in Öffnung im Dachaufbau positionieren, bei Verwendung als Aufstockelement im darunterliegenden Gully anschließen, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.
Varianten
| Material | Technische Angaben 3 | Folienanschluss | |
|---|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Teller D 300 mm, Rohrlänge 320 mm 1,2 |
D 50 mm (DN 50) |
PVC |
| D 75 mm (DN 70) |
|||
| Teller D 380 mm, Rohrlänge 320 mm 1,2 |
D 90 mm | ||
| D 95 mm | |||
| D 110 mm (DN 100) |
|||
| D 125 mm (DN 125) |
|||
| D 160 mm (DN 150) |
|||
1 Sonderlängen auf Anfrage lieferbar
2 Weitere Durchmessergrößen auf Anfrage lieferbar
³ Alternativ auch mit Anstauring lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
3,70 l/s | k. A. |
| D 75 mm (DN 70) |
4,60 l/s | 13,20 l/s |
| D 90 mm | 5,30 l/s | 14,60 l/s |
| D 110 mm (DN 100) |
5,55 l/s | 15,80 l/s |
| D 125 mm (DN 125) |
5,55 l/s | 16,00 l/s |
| D 160 mm (DN 150) |
5,60 l/s | 18,60 l/s |
Zertifizierungen
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.)
Technische Zeichnungen
Technische Daten
| D1 (D Rohr) |
50 / 75 mm | 90 / 95 / 110 / 125 / 160 mm |
| D2 (D Platte) |
300 mm | 380 mm |
| l | 320 mm 1 | 320 mm 1 |
| t | 3,5 mm | 3,5 mm |
| Folienanschluss (FA) | L 500 x B 500 mm | L 580 x B 580 mm |
1 Sonderlängen auf Anfrage lieferbar
Lieferbare Größen
- D 50 mm (DN 50)
- D 75 mm (DN 70)
- D 90 mm
- D 95 mm
- D 110 mm (DN 100)
- D 125 mm (DN 125)
- D 160 mm (DN 150)
Weitere Durchmessergrößen auf Anfrage lieferbar
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
