Einfassung PVC
Dient der Durchführung von Rohren, Kabeln und Leitungen, z. B. solarthermischen, photovoltaischen und blitzschutztechnischen Anlagen und Absturzsicherungen durch das Dachpaket.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC, FPO/PP 2 und BIT 1 für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert; UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch als Sonderanfertigung in der Variante beschiefert lieferbar
2Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Anschlussart
Das freie obere Ende muss gegen die durchgeführte Leitung abgedichtet werden, z. B. mit dem mitgelieferten Schrumpfschlauch, um ein Eindringen von Wasser zu vermeiden.
Varianten Hellgrau
| Material | Höhe | Länge | Innen-Durchmesser |
|---|---|---|---|
| PVC Hellgrau ähnlich RAL 7035, Lichtgrau |
300 mm 1, mit Schrumpf- schlauch |
80 mm | D 10 mm |
| D 20 mm | |||
| D 30 mm | |||
| D 42 mm | |||
| D 50 mm |
1 Das Einfassungsrohr ist nach unten hin leicht konisch ausgeführt

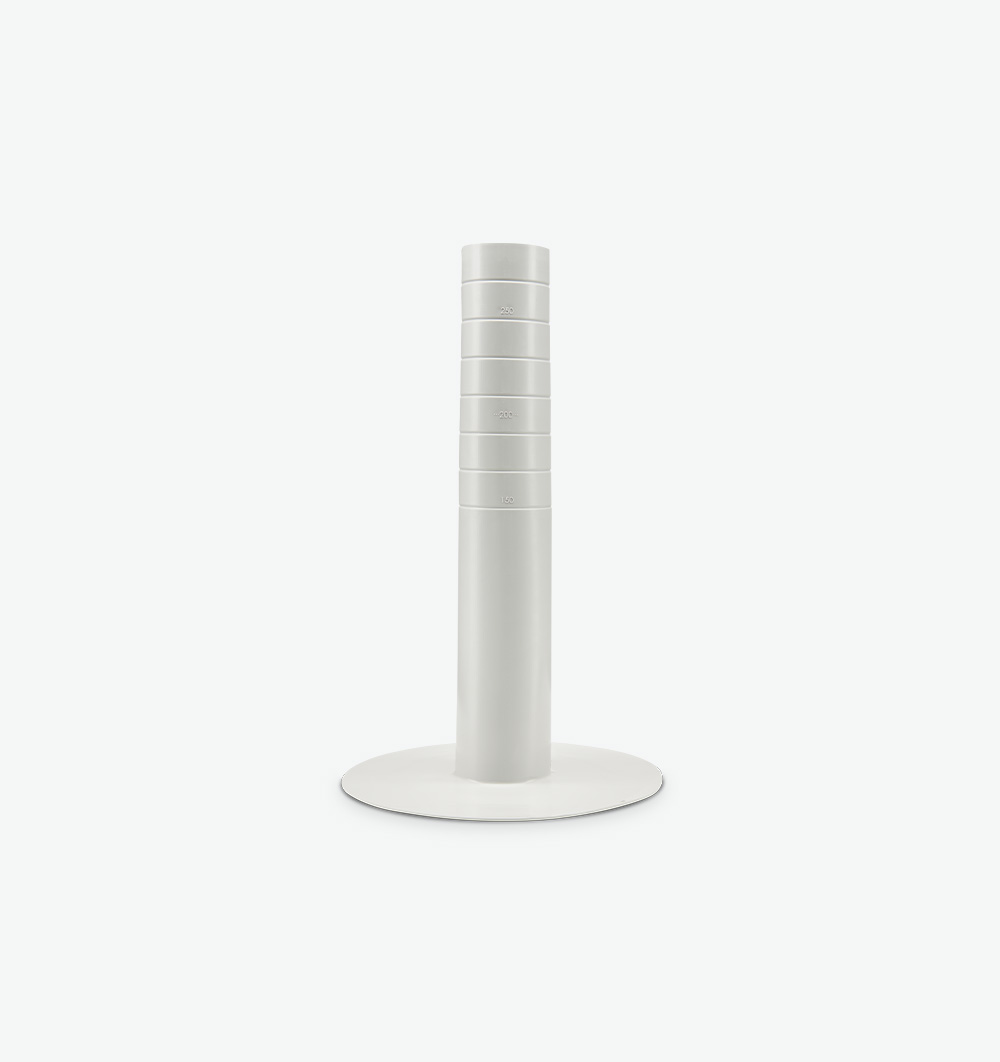

Beispiele Hellgrau
Varianten Anthrazitgrau
| Material | Höhe | Länge | Innen-Durchmesser |
|---|---|---|---|
| PVC Anthrazitgrau ähnlich RAL 7016, Anthrazitgrau |
300 mm 1, mit Schrumpf- schlauch |
80 mm | D 10 mm |
| D 20 mm | |||
| D 30 mm | |||
| D 42 mm | |||
| D 50 mm |
1 Das Einfassungsrohr ist nach unten hin leicht konisch ausgeführt

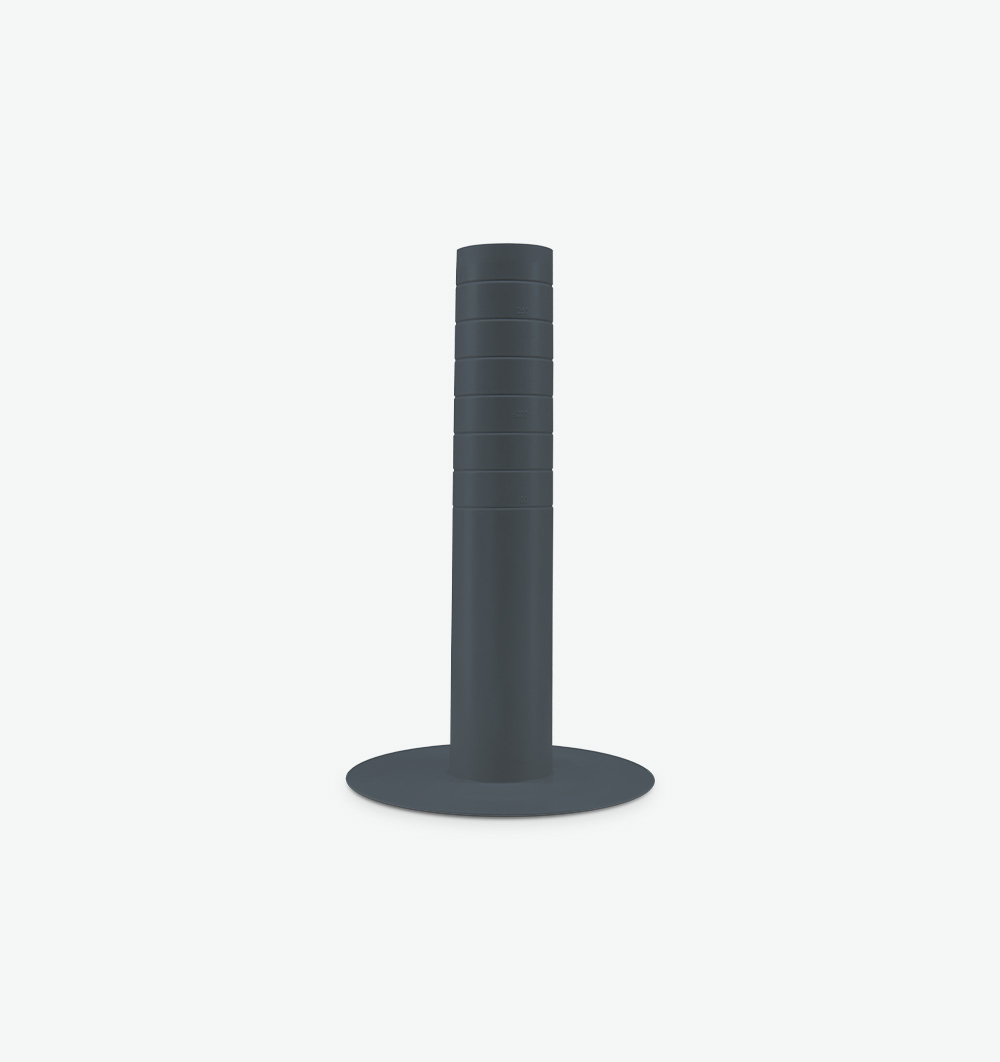

Beispiele Anthrazitgrau
Technische Daten
| Höhe | 300 mm 1 |
| Innendurchmesser | D 10 mm D 20 mm D 30 mm D 42 mm D 50 mm |
| Materialstärke Formteil | 3 mm |
| Anschlussmanschette (nur BIT) | D 430 mm |
| Materialstärke Bitumenanschlussmanschette |
4 mm |
1 Das Einfassungsrohr ist nach unten hin leicht konisch ausgeführt.
Lieferbare Größen
- D 10 mm
- D 20 mm
- D 30 mm
- D 42 mm
- D 50 mm
Alternativ auch als Sonderanfertigung in der Variante beschiefert lieferbar.
Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar.
Verpackungseinheiten
- D 10 mm in Karton, VE 40 Stück
- D 20 mm in Karton, VE 35 Stück
- D 30 mm in Karton, VE 30 Stück
- D 42 mm in Karton, VE 25 Stück
- D 50 mm in Karton, VE 20 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
