Durchführungselement zur sicheren und fachgerechten Leitung von Rohren, Kabeln und Versorgungsleitungen durch das Dachpaket. Geeignet für Anwendungen in solarthermischen und photovoltaischen Anlagen, Blitzschutzsystemen sowie Absturzsicherungen.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen

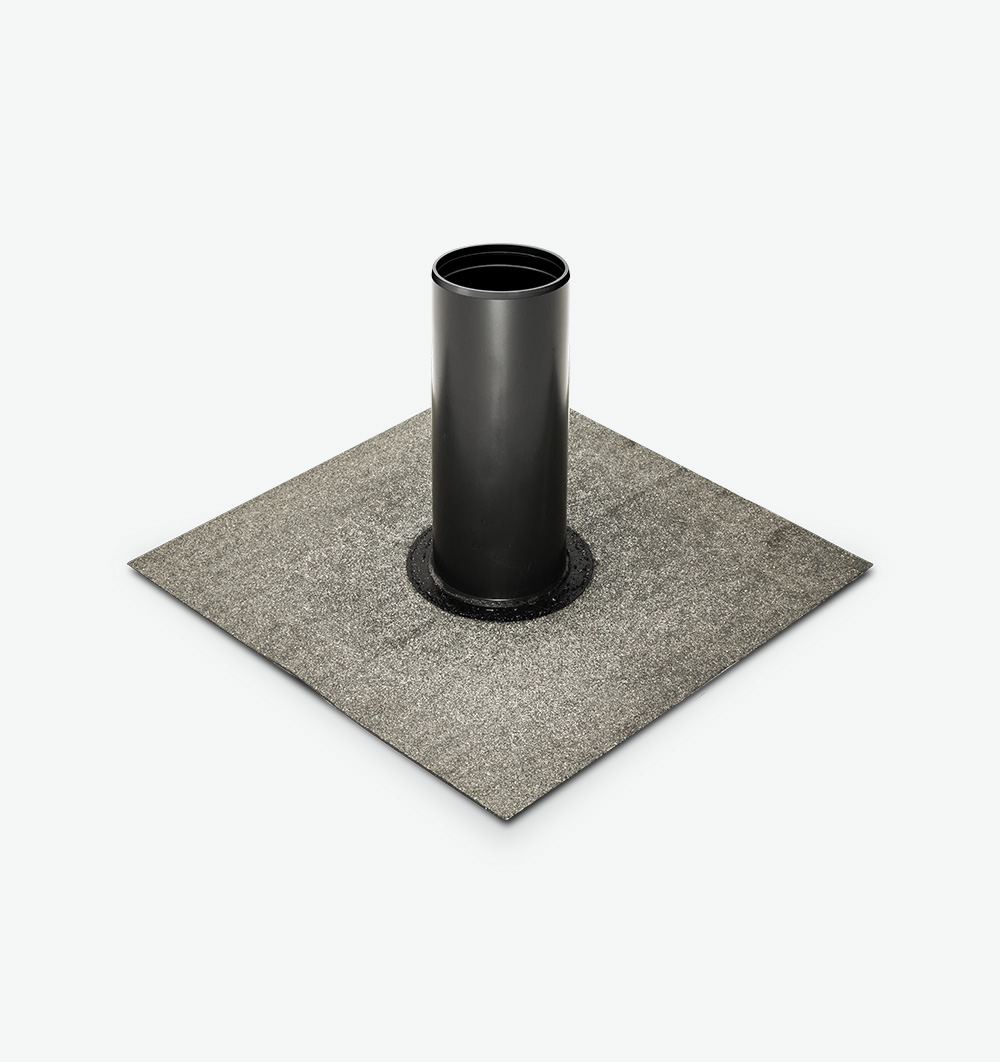

Erhältlich in den Varianten BIT, PVC und FPO/PP aus hartem Kunststoff mit werkseitig angeschweißter Folien- oder Bitumenmanschette zur einfachen und sicheren Verbindung mit der jeweiligen Dachbahn. Der Grundkörper ist witterungsbeständig modifiziert und bietet folgende Eigenschaften: UV-stabilisiert, beständig gegen thermischen Abbau und oxidative Alterung, sowie kälteschlagzäh für den Einsatz unter anspruchsvollen klimatischen Bedingungen
Die Einfassung auf dem Untergrund ausrichten und über die vorgesehenen Bohrungen am Tablettrand an vier Punkten lagegesichert befestigen. Rohre und Leitungen gegebenenfalls vor der Montage durchführen. Die Anschlussmanschette umlaufend und gemäß den Verarbeitungsvorgaben des Dachbahnenherstellers mit der Abdichtungsbahn verschweißen. Den Schrumpfschlauch so positionieren, dass eine Hälfte auf der Einfassung und die andere auf dem Rohr bzw. der Leitung liegt. Mit einem Heißluft-Handfön langsam und gleichmäßig erwärmen, bis der Schrumpfschlauch vollständig und umlaufend aufgeschrumpft ist.
| Material | Höhe | Länge | Innen-Durchmesser |
|---|---|---|---|
| BIT 1 Besandet |
320 mm, mit Schrumpf- schlauch |
100 mm | D 68 mm |
| D 82 mm | |||
| D 100 mm | |||
| D 115 mm | |||
| D 150 mm |
1 Alternativ auch als Sonderanfertigung in der Variante beschiefert lieferbar
| Höhe | 320 mm | |
| Innendurchmesser | D 68 mm D 100 mm D 115 mm D 150 mm |
|
| Materialstärke Formteil | 3,5 mm | |
| Anschlussmanschette BIT | 470 x 500 mm | |
| Folienanschluss | D 68 mm: 500 x 500 mm |
D 100 – 150 mm: 580 x 580 mm |
| Materialstärke Bitumenanschlussmanschette | 4 mm | |
Lieferung erfolgt grundsätzlich mit Schrumpfschlauch.
Mit umlaufenden Schneidmarkierungen und Höhenangaben.
Alternativ auch als Sonderanfertigung in der Variante beschiefert lieferbar
Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
D 68 mm – D 150 mm in Karton, VE 5 Stück
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
