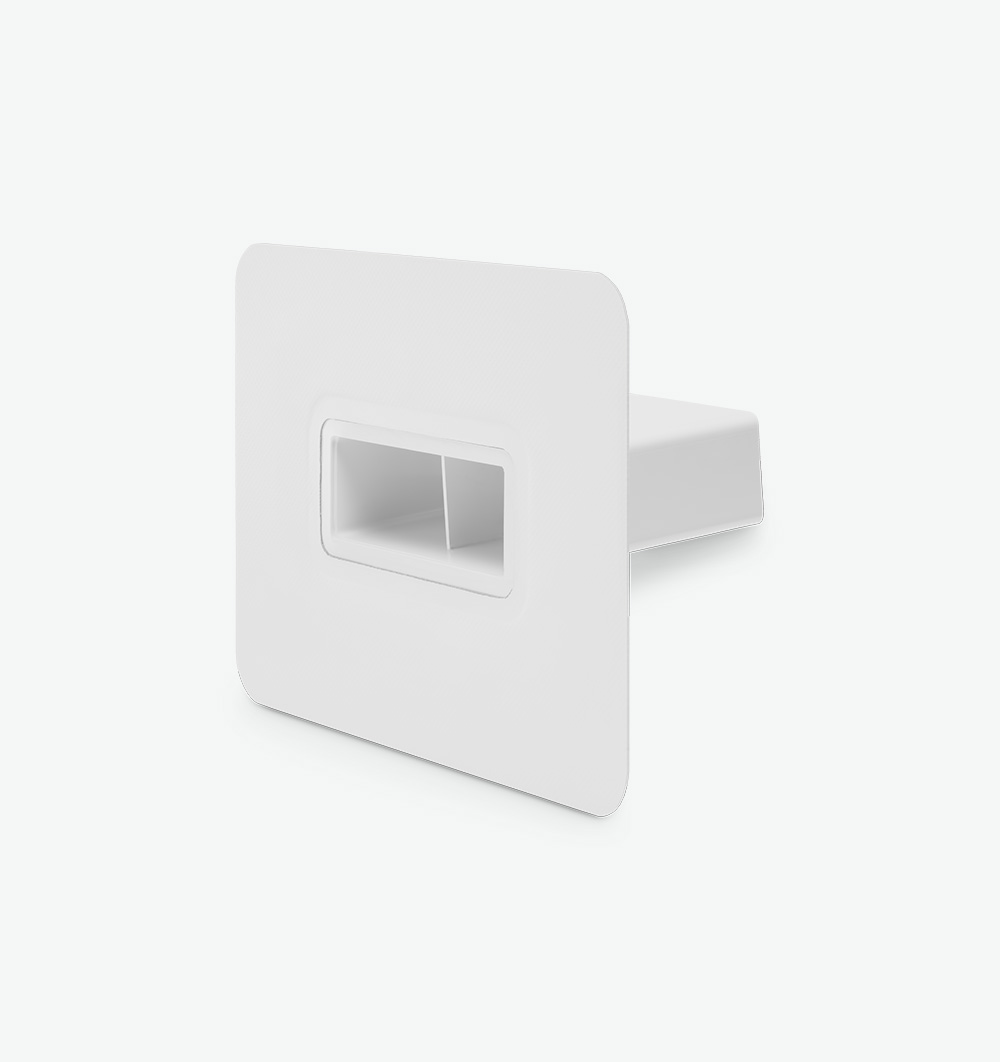

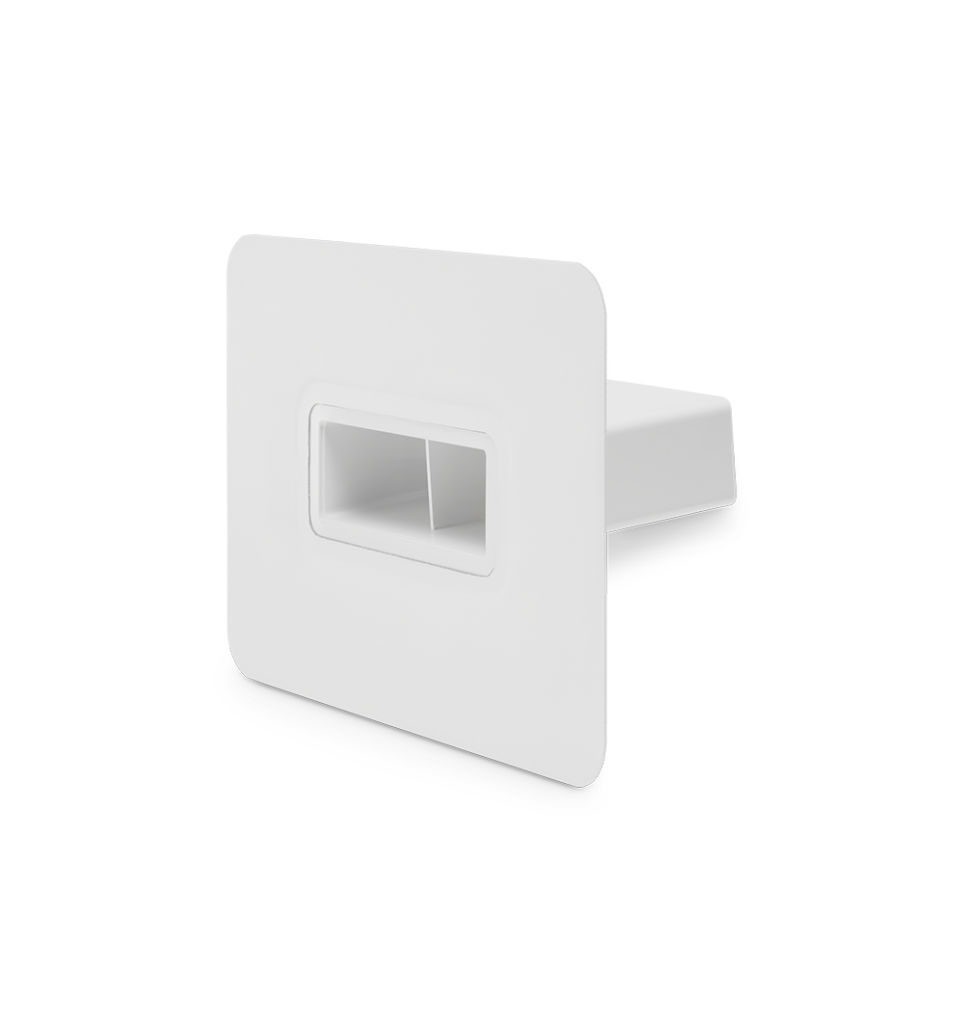

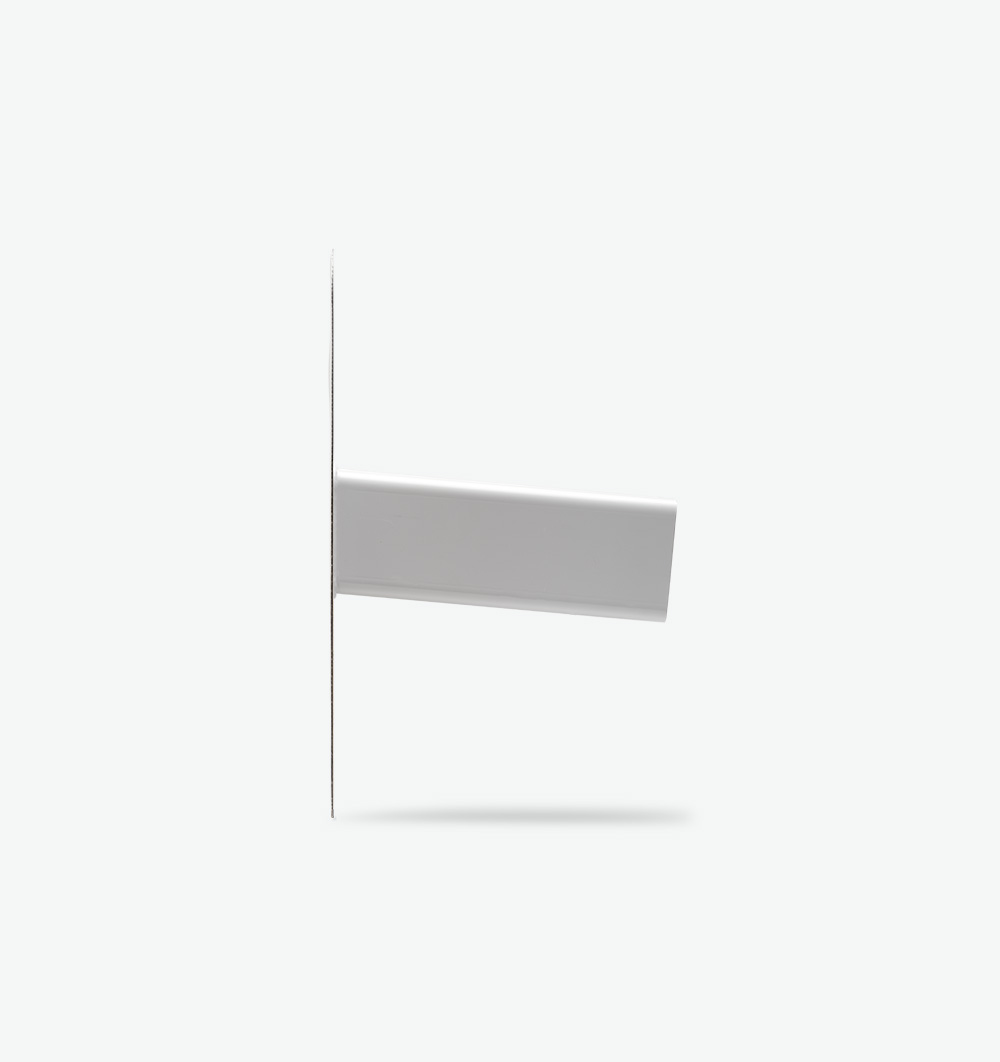

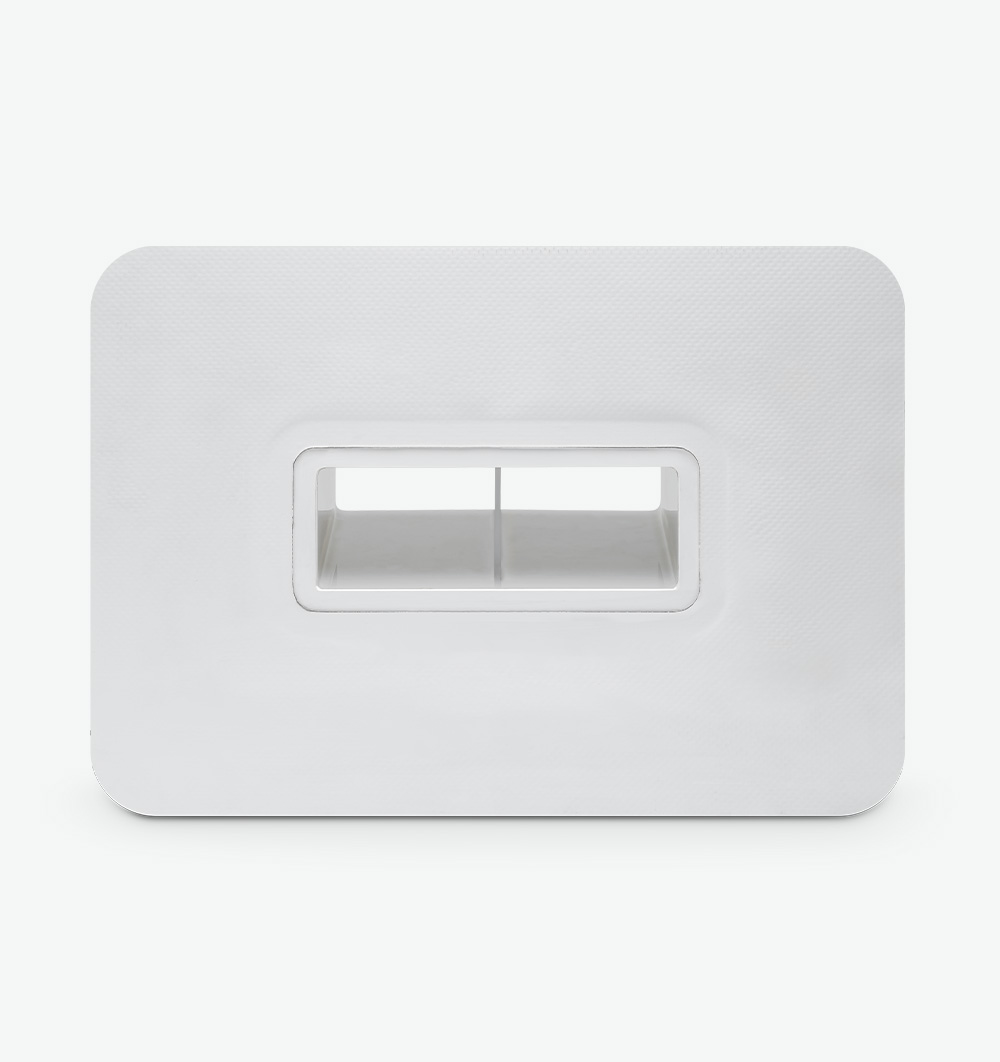

Rechtecknotüberlauf Nexo Fix PVC
NEU
Formteil für horizontale Entwässerung oder Notentwässerung durch die Attika. Bei Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Einbau
Notüberlauf durch horizontale Öffnung in Attika schieben, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.
Varianten
| Material | Kanal = B x H x L 1 | Folien- anschluss |
|---|---|---|
| PVC ähnlich RAL 7047, Telegrau 4 |
120 x 60 x L 300 mm | PVC |
| 120 x 60 x L 600 mm | ||
| 180 x 80 x L 300 mm | ||
| 180 x 80 x L 600 mm | ||
| 300 x 80 x L 300 mm | ||
| 300 x 80 x L 600 mm | ||
| 300 x 100 x L 300 mm | ||
| 300 x 100 x L 600 mm | ||
| 500 x 100 x L 300 mm | ||
| 500 x 100 x L 600 mm | ||
| 600 x 100 x L 300 mm | ||
| 600 x 100 x L 600 mm | ||
| 750 x 100 x L 300 mm | ||
| 750 x 100 x L 600 mm | ||
| 1.000 x 100 x L 300 mm | ||
| 1.000 x 100 x L 600 mm |
1 Sondergrößen auf Anfrage lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Kanal = B x H 1 | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| 120 x 60 mm | 1,30 l/s | 3,50 l/s |
| 180 x 80 mm | 1,90 l/s | 5,00 l/s |
| 300 x 80 mm | 3,00 l/s | 7,80 l/s |
| 300 x 100 mm | 3,00 l/s | 7,80 l/s |
| 500 x 100 mm | 5,50 l/s | 13,40 l/s |
| 600 x 100 mm | 5,80 l/s | k. A. |
| 750 x 100 mm | 7,50 l/s | 19,20 l/s |
| 1.000 x 100 mm | 12,60 l/s | 29,40 l/s |
1 Sondergrößen auf Anfrage lieferbar
Zertifizierungen
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.)
Folienanschluss (FA)
| Maße (L x B) |
440 x 500 mm |
460 x 560 mm |
460 x 680 mm |
480 x 680 mm |
460 x 880 mm |
480 x 980 mm |
| Maße für |
120 x 60 x 300/ 600 mm |
180 x 80 x 300/ 600 mm |
300 x 80 x 300/ 600 mm |
300 x 100 x 300/ 600 mm |
500 x 100 x 300/ 600 mm |
600 x 100 x 300/ 600 mm |

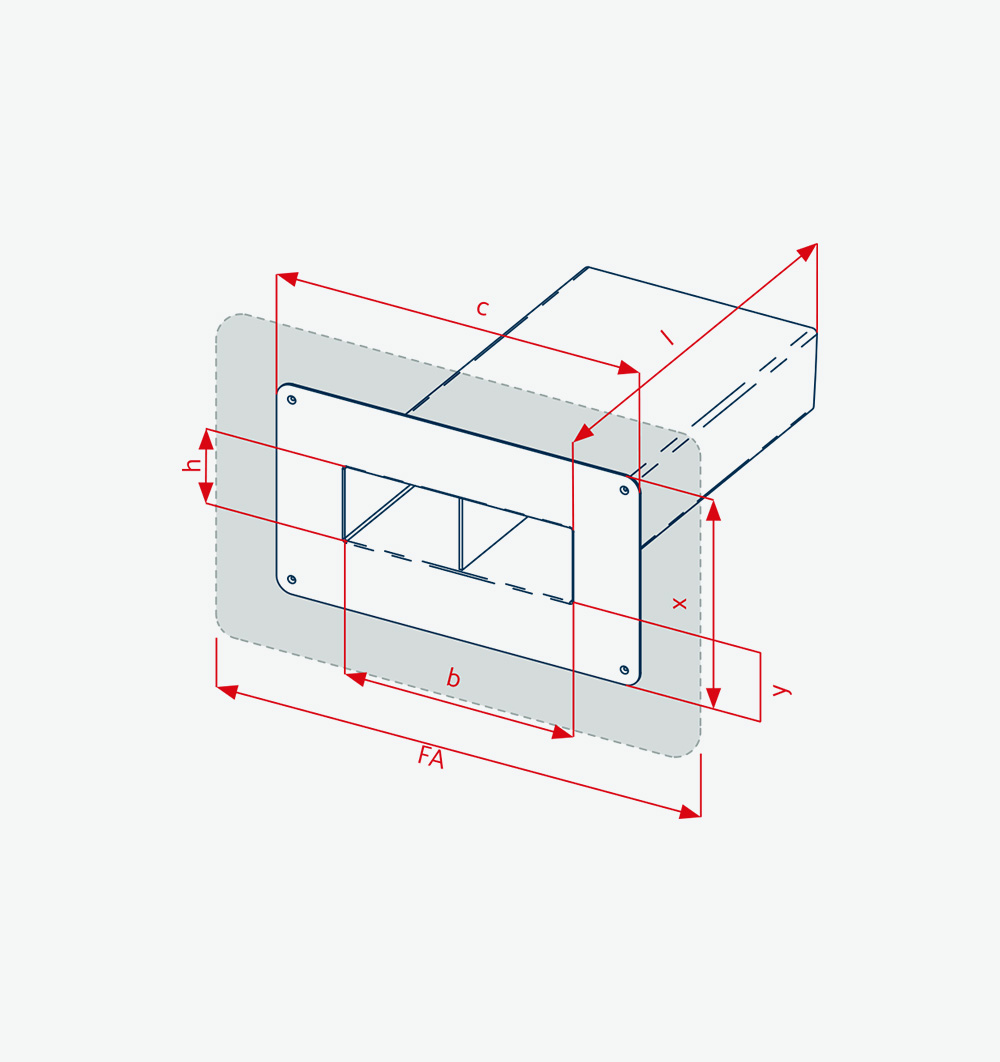

Technische Zeichnungen
Technische Daten
| Kanal = B x H 1 | b | h | c | x | y |
|---|---|---|---|---|---|
| 120 x 60 mm | 120 mm | 60 mm | 300 mm | 240 mm | 90 mm |
| 180 x 80 mm | 180 mm | 80 mm | 360 mm | 260 mm | 90 mm |
| 300 x 80 mm | 300 mm | 80 mm | 480 mm | 260 mm | 90 mm |
| 300 x 100 mm | 300 mm | 100 mm | 480 mm | 280 mm | 90 mm |
| 500 x 100 mm | 500 mm | 100 mm | 680 mm | 280 mm | 90 mm |
| 600 x 100 mm | 600 mm | 100 mm | 780 mm | 280 mm | 90 mm |
| Rohrneigung jeweils 5 ° | |||||
1 Sondergrößen auf Anfrage lieferbar
Lieferbare Größen (B x H – Innenmaße)
- 120 x 60 mm
- 180 x 80 mm
- 300 x 80 mm
- 300 x 100 mm
- 500 x 100 mm
- 600 x 100 mm
- 750 x 100 mm
- 1.000 x 100 mm
Sondergrößen auf Anfrage lieferbar.
Lieferbare Längen (l)
- 300 mm
- 600 mm
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
