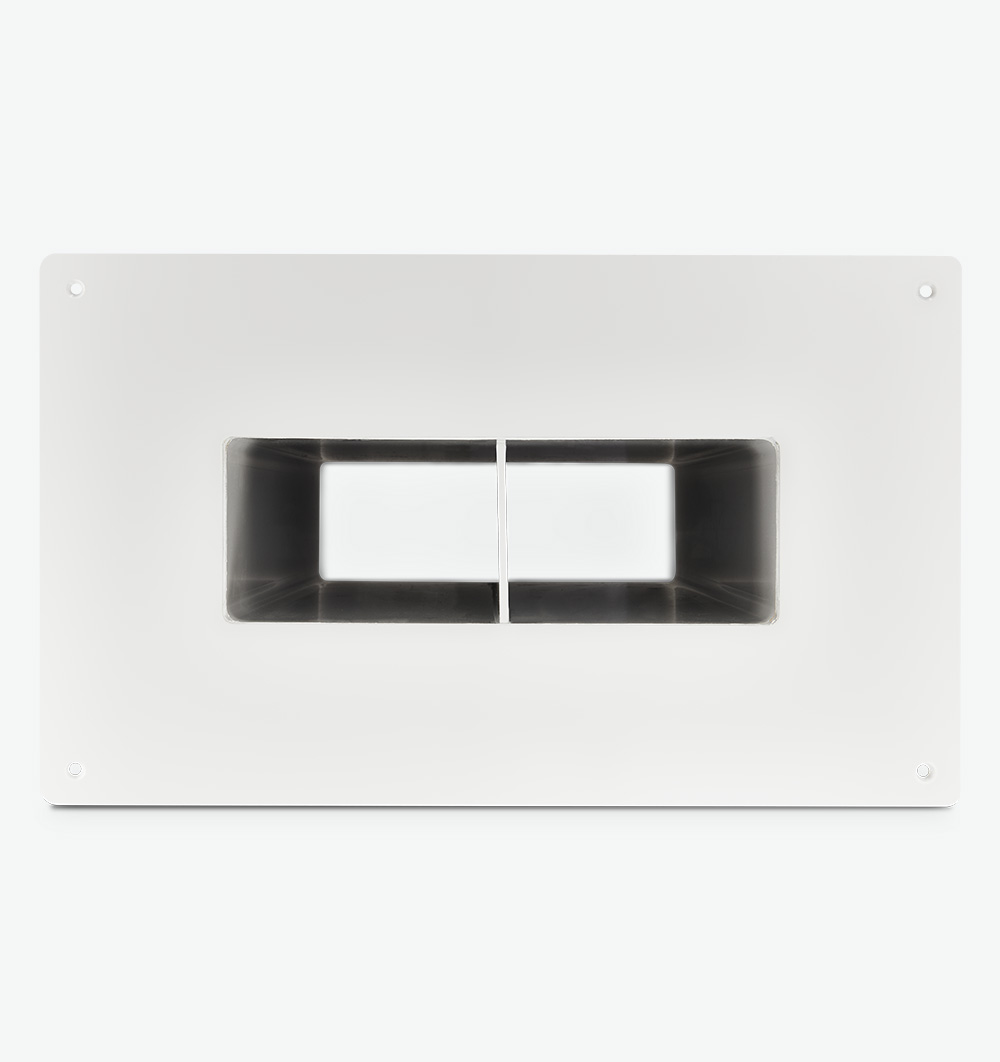

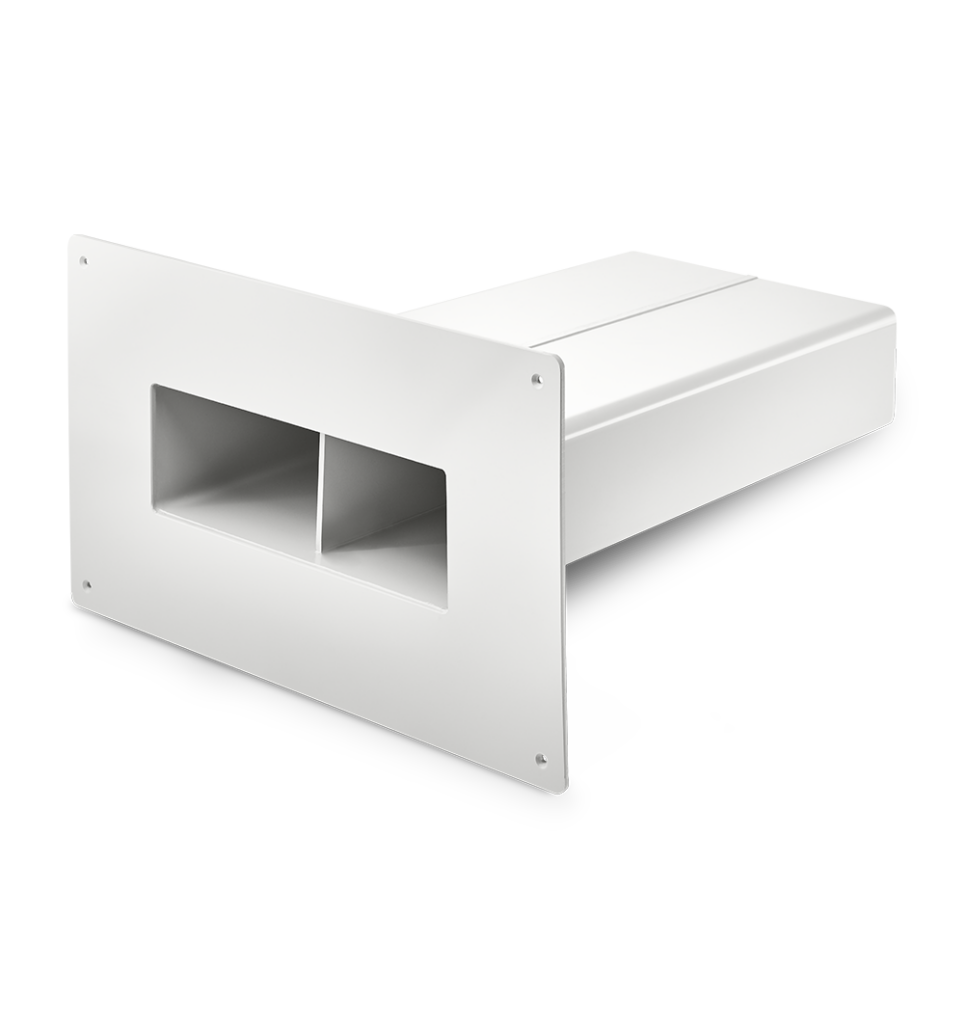

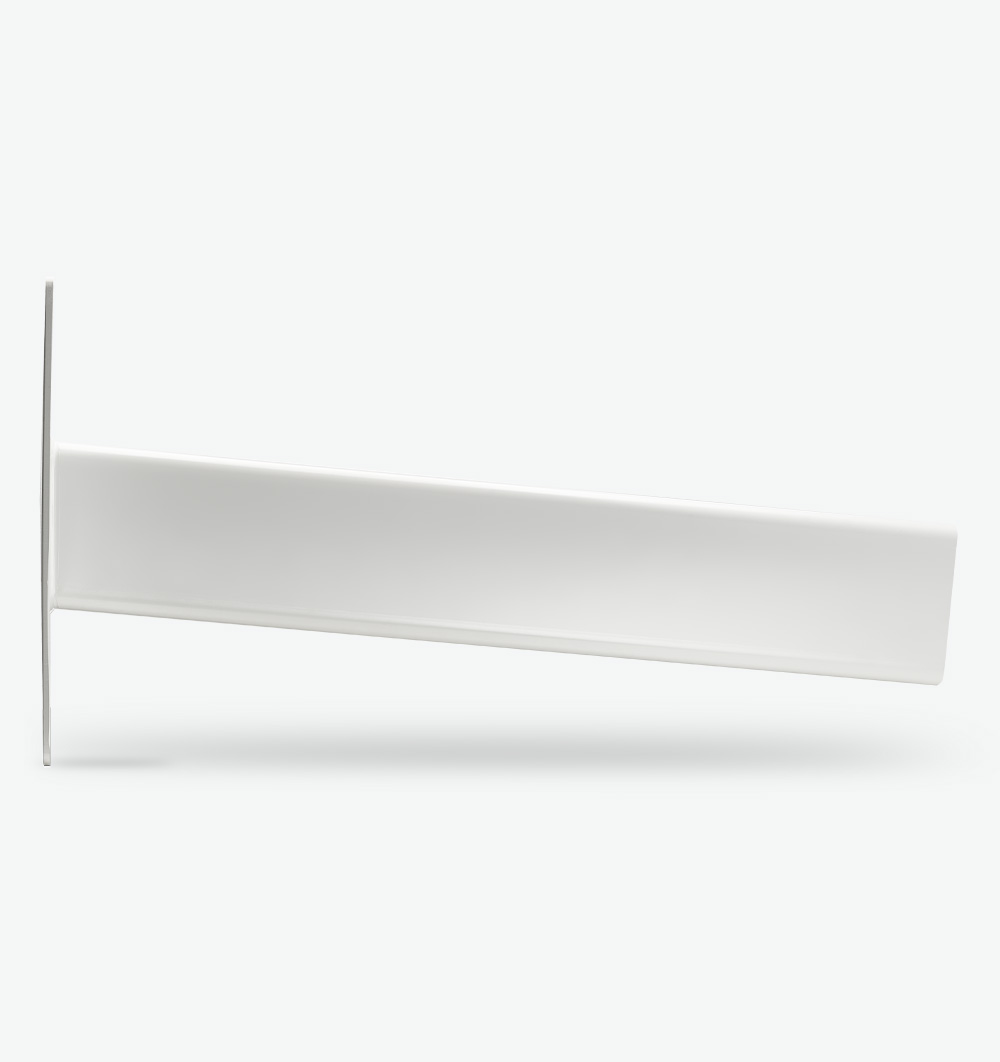

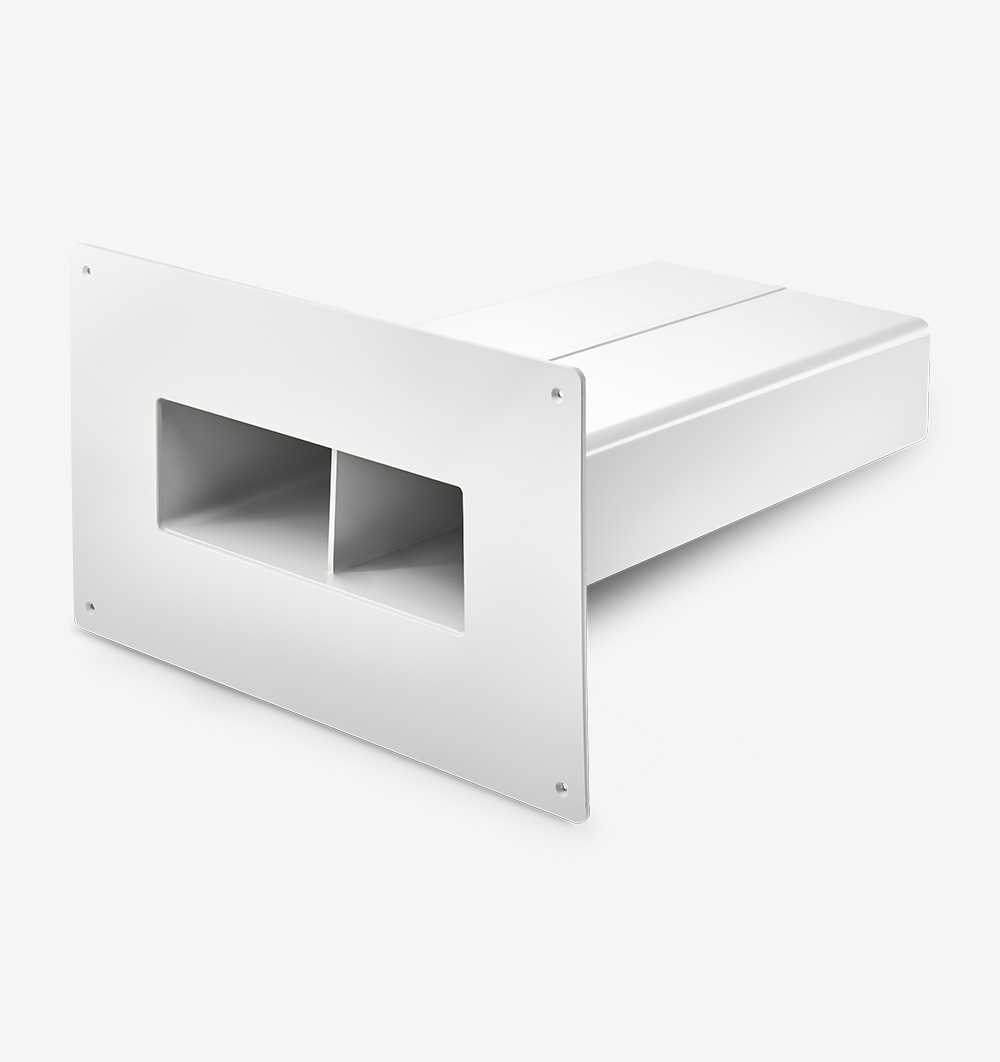

Rechtecknotüberlauf PVC
Formteil für horizontale Entwässerung oder Notentwässerung durch die Attika. Bei Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC und FPO/PP 1 für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Anschluss für bituminöse Abdichtungen mit Flüssigkunststoff vornehmen. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Varianten
| Material | Kanal = B x H x L 1 |
|---|---|
| PVC ähnlich RAL 7047, Telegrau 4 |
120 x 60 x L 300 mm |
| 120 x 60 x L 600 mm | |
| 180 x 80 x L 300 mm | |
| 180 x 80 x L 600 mm | |
| 300 x 80 x L 300 mm | |
| 300 x 80 x L 600 mm | |
| 300 x 100 x L 300 mm | |
| 300 x 100 x L 600 mm | |
| 500 x 100 x L 300 mm | |
| 500 x 100 x L 600 mm | |
| 600 x 100 x L 300 mm | |
| 600 x 100 x L 600 mm | |
| 750 x 100 x L 300 mm | |
| 750 x 100 x L 600 mm | |
| 1.000 x 100 x L 300 mm | |
| 1.000 x 100 x L 600 mm |
1 Sondergrößen auf Anfrage lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Kanal = B x H 1 | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| 120 x 60 mm | 1,30 l/s | 3,50 l/s |
| 180 x 80 mm | 1,90 l/s | 5,00 l/s |
| 300 x 80 mm | 3,00 l/s | 7,80 l/s |
| 300 x 100 mm | 3,00 l/s | 7,80 l/s |
| 500 x 100 mm | 5,50 l/s | 13,40 l/s |
| 600 x 100 mm | 5,80 l/s | k. A. |
| 750 x 100 mm | 7,50 l/s | 19,20 l/s |
| 1.000 x 100 mm | 12,60 l/s | 29,40 l/s |
1 Sondergrößen auf Anfrage lieferbar
Zertifizierungen
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.)

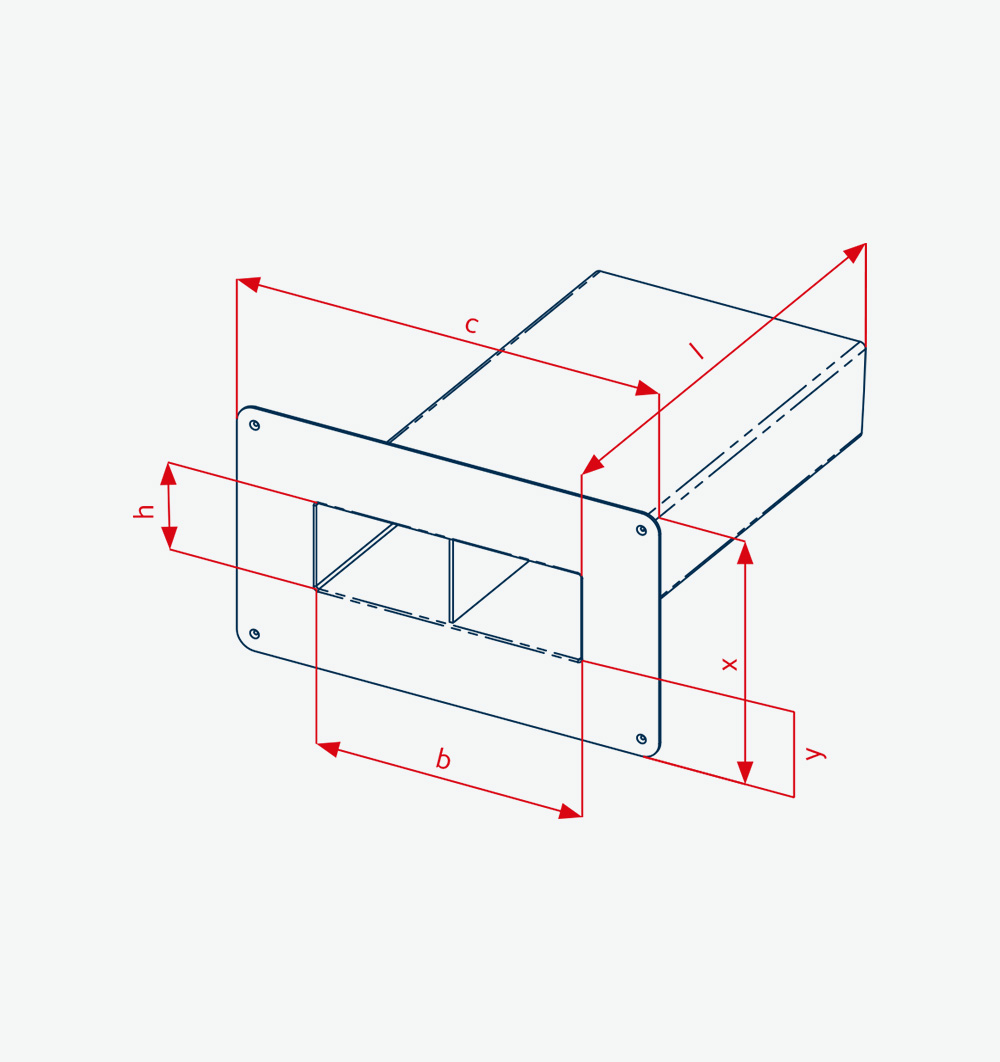

Technische Zeichnungen
Technische Daten
| Kanal = B x H 1 | b | h | c | x | y |
|---|---|---|---|---|---|
| 120 x 60 mm | 120 mm | 60 mm | 300 mm | 240 mm | 90 mm |
| 180 x 80 mm | 180 mm | 80 mm | 360 mm | 260 mm | 90 mm |
| 300 x 80 mm | 300 mm | 80 mm | 480 mm | 260 mm | 90 mm |
| 300 x 100 mm | 300 mm | 100 mm | 480 mm | 280 mm | 90 mm |
| 500 x 100 mm | 500 mm | 100 mm | 680 mm | 280 mm | 90 mm |
| 600 x 100 mm | 600 mm | 100 mm | 780 mm | 280 mm | 90 mm |
| 750 x 100 mm | 750 mm | 100 mm | 930 mm | 280 mm | 90 mm |
| 1.000 x 100 mm | 1.000 mm | 100 mm | 1.180 mm | 280 mm | 90 mm |
| Rohrneigung jeweils 5 ° | |||||
1 Sondergrößen auf Anfrage lieferbar
Lieferbare Größen (B x H – Innenmaße)
- 120 x 60 mm
- 180 x 80 mm
- 300 x 80 mm
- 300 x 100 mm
- 500 x 100 mm
- 600 x 100 mm
- 750 x 100 mm
- 1.000 x 100 mm
Lieferbare Längen (l)
- 300 mm
- 600 mm
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
