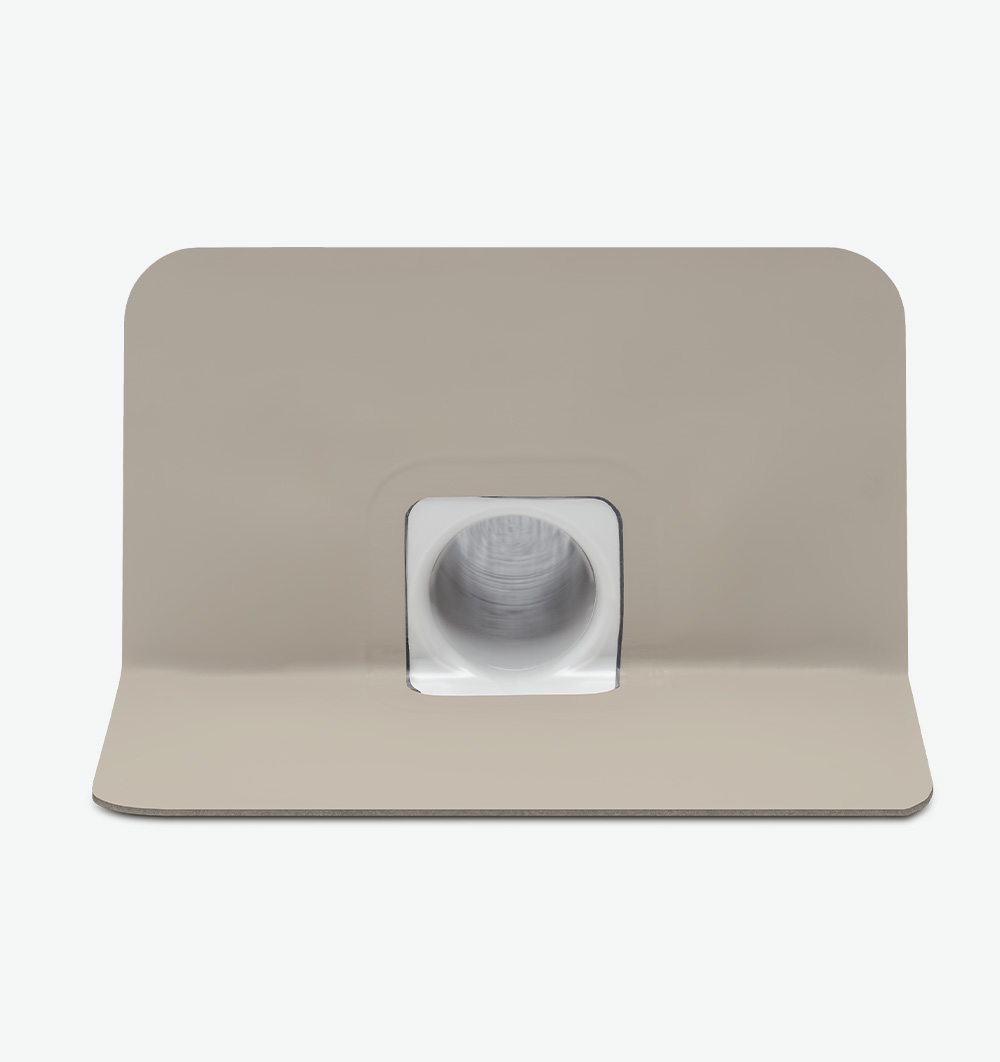

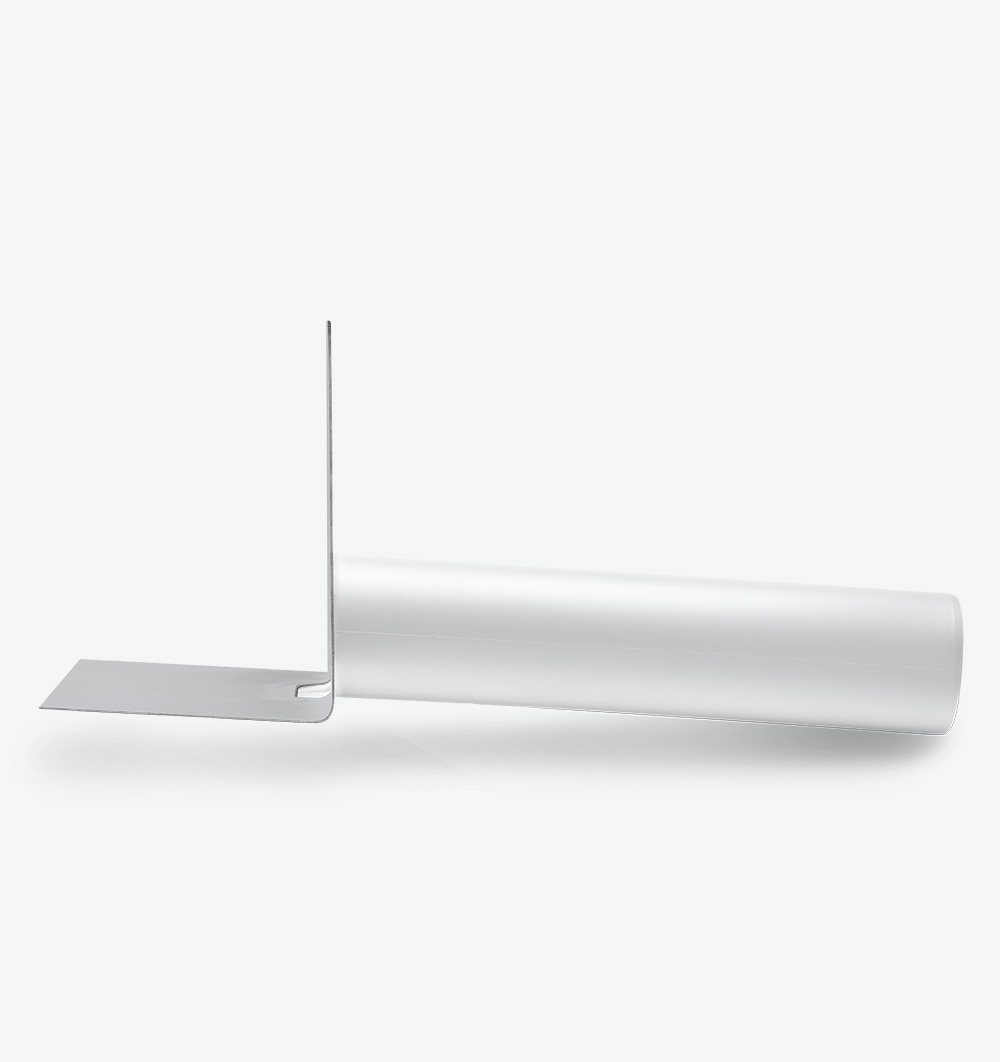

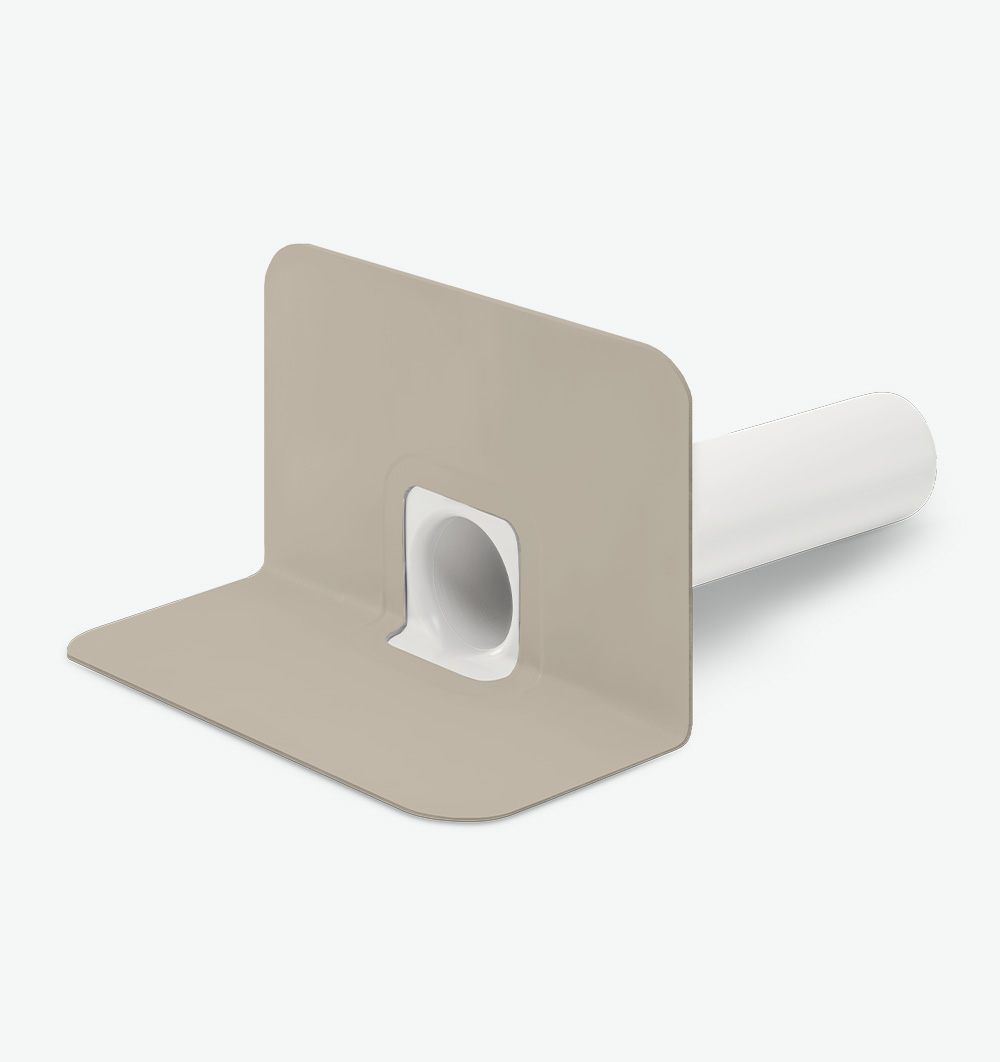

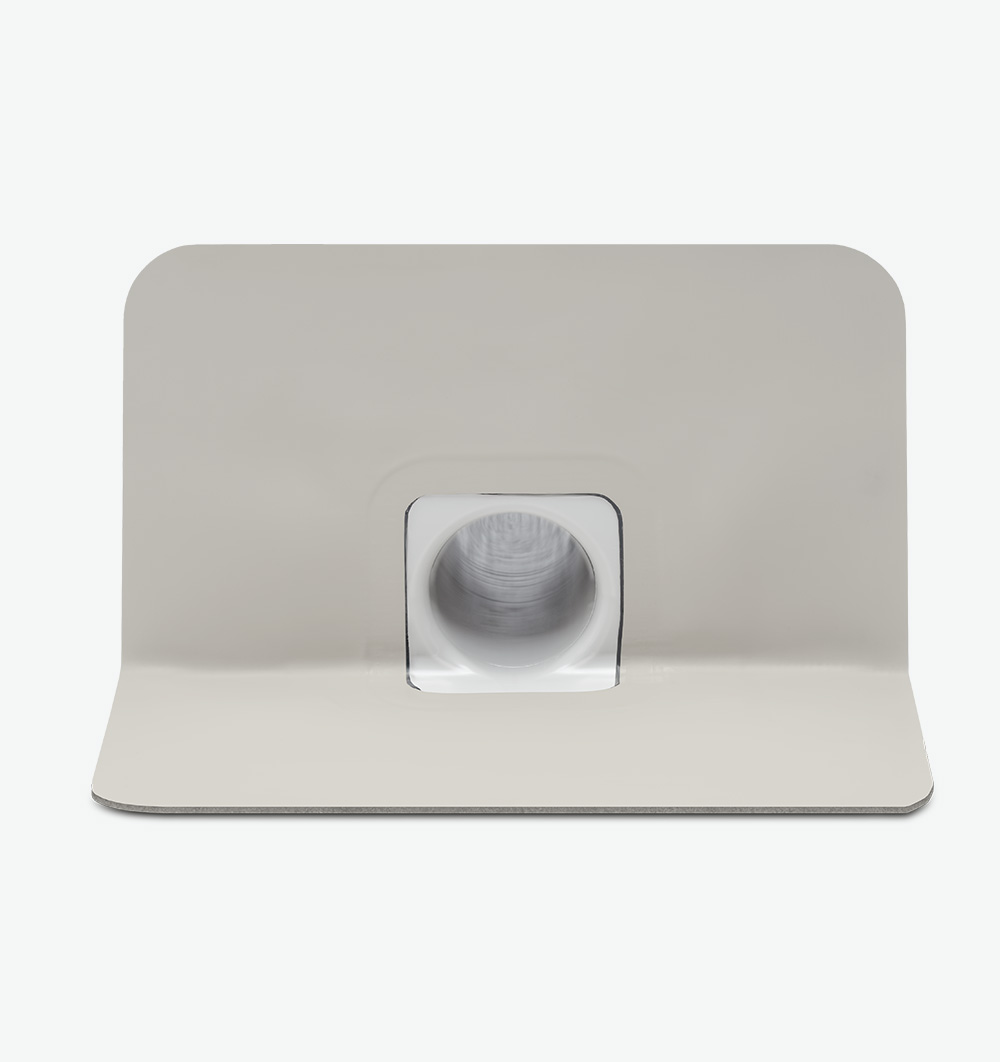

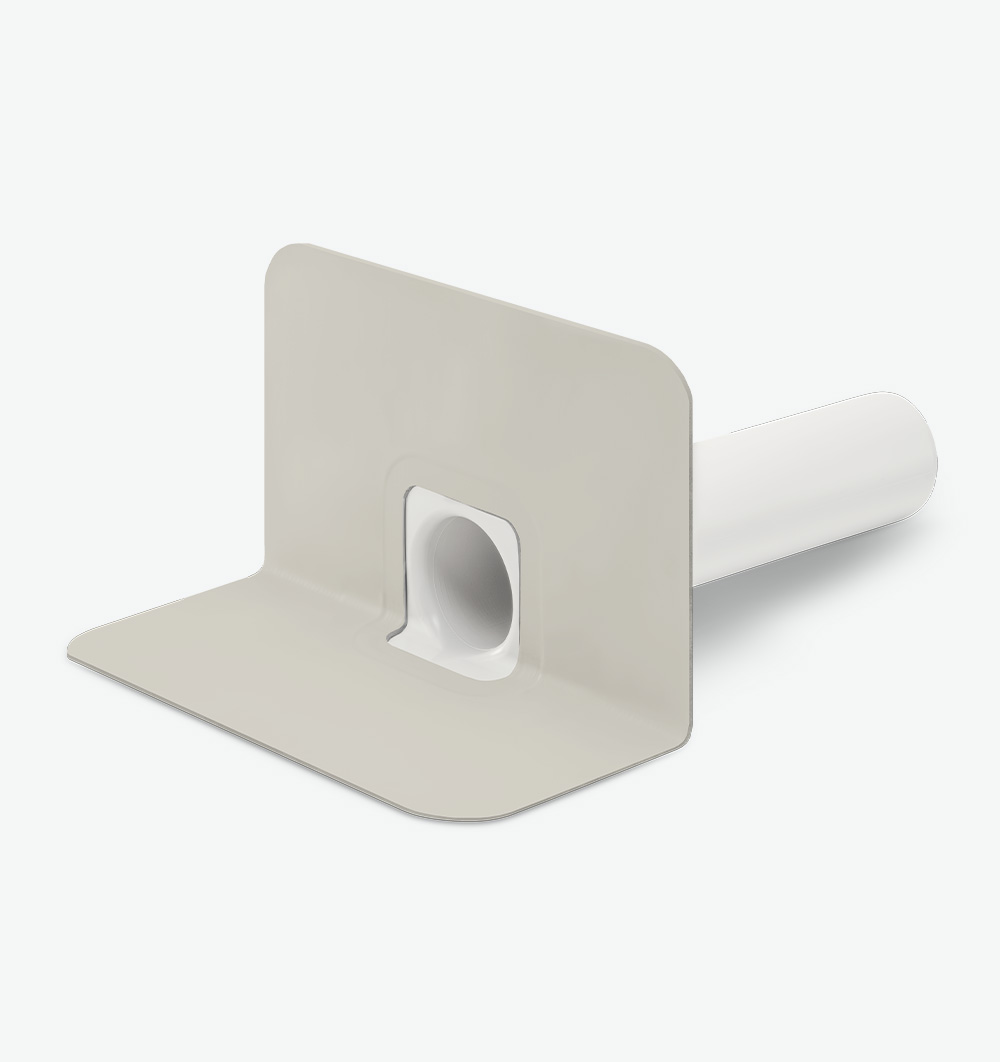

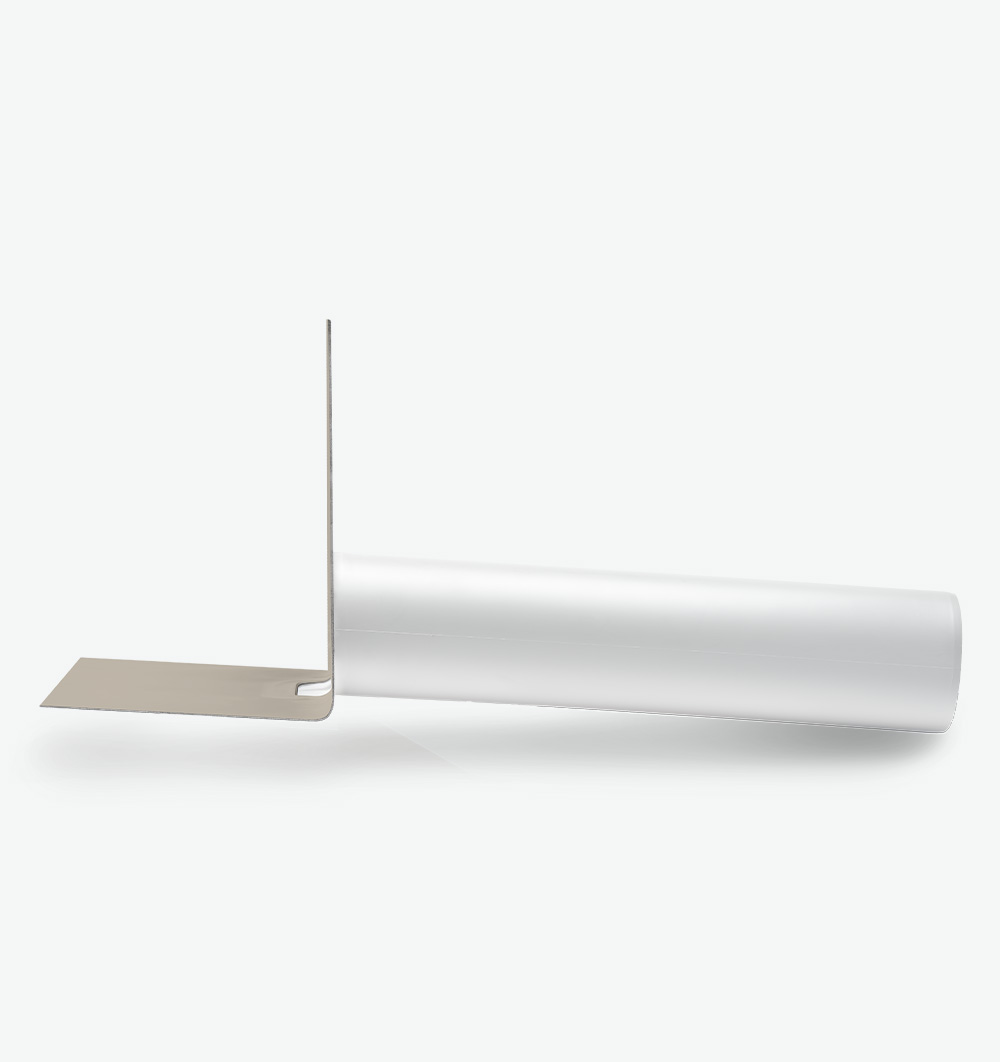

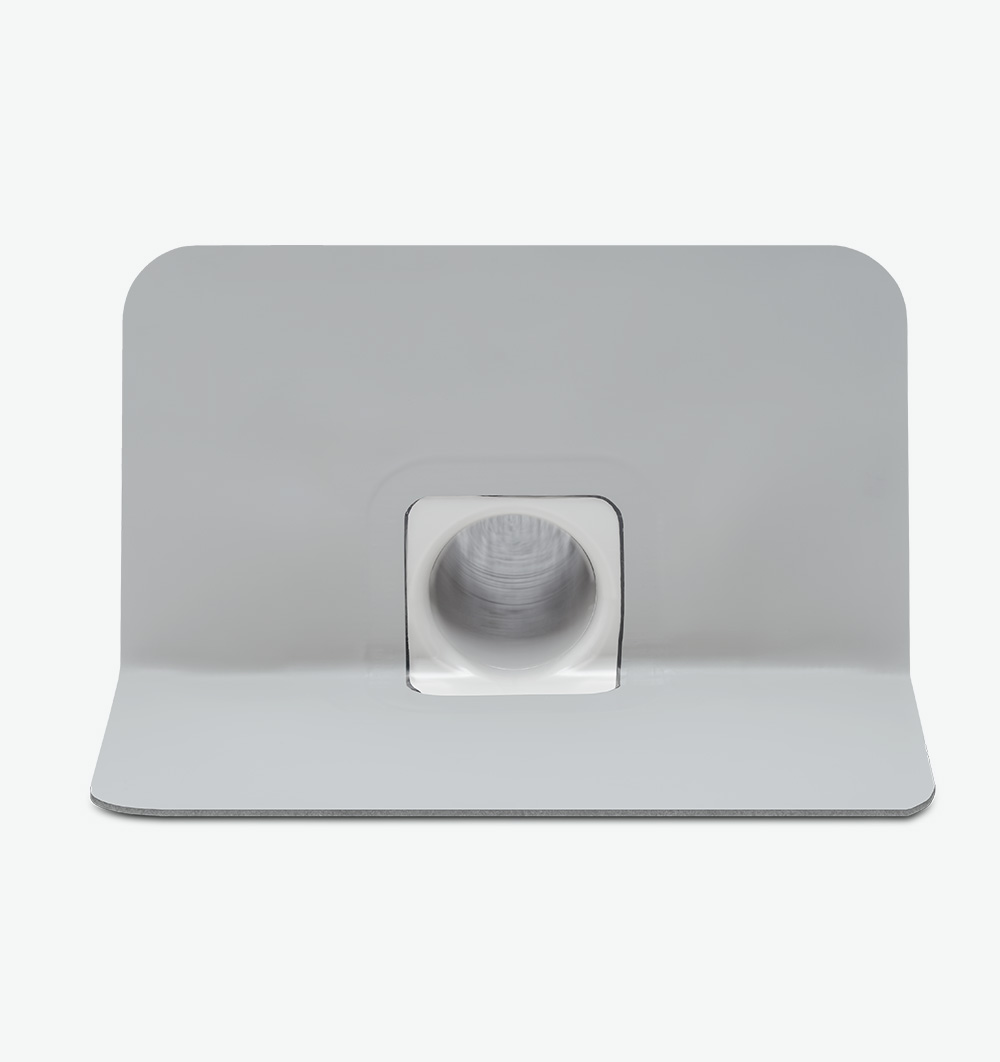

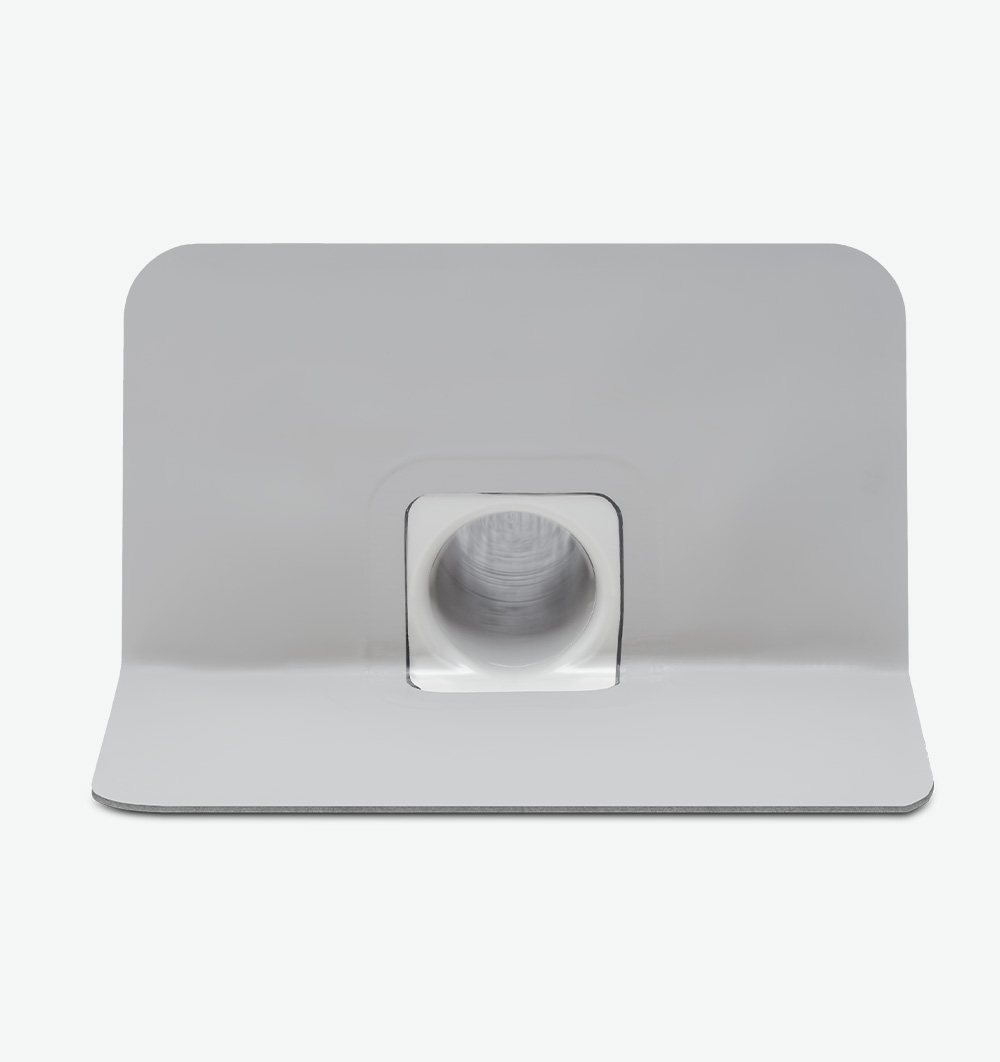

Formteil für horizontale Entwässerung durch die Attika. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder Freistrahl. Beim Einbau zur Notentwässerung ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungs-beständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Speier durch horizontale Öffnung in Attika schieben, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.
| Material | Technische Angaben 2 | Hersteller | Folienanschluss | |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Rohrlänge 480 mm 1 | D 50 mm (DN 50) |
Bauder | Thermoplan T, Silbergrau |
| D 63 mm | ||||
| D 75 mm (DN 70) |
||||
| D 90 mm | ||||
| D 110 mm (DN 100) |
||||
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar
| Material | Technische Angaben 2 | Hersteller | Folienanschluss | |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Rohrlänge 480 mm 1 | D 50 mm (DN 50) |
Sika | Sarnafil TS77, Beige |
| D 63 mm | ||||
| D 75 mm (DN 70) |
||||
| D 90 mm | ||||
| D 110 mm (DN 100) |
||||
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar
| Material | Technische Angaben 2 | Hersteller | Folienanschluss | |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Rohrlänge 480 mm 1 | D 50 mm (DN 50) |
Sika | Sarnafil TS77, Fenstergrau |
| D 63 mm | ||||
| D 75 mm (DN 70) |
||||
| D 90 mm | ||||
| D 110 mm (DN 100) |
||||
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar
| Material | Technische Angaben 2 | Hersteller | Folienanschluss | |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Rohrlänge 480 mm 1 | D 50 mm (DN 50) |
Soprema | FLAGON Premio, Sandgrau |
| D 63 mm | ||||
| D 75 mm (DN 70) |
||||
| D 90 mm | ||||
| D 110 mm (DN 100) |
||||
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
0,51 l/s | 1,31 l/s |
| D 63 mm | k. A. | k. A. |
| D 75 mm (DN 70) |
0,65 l/s | 1,65 l/s |
| D 90 mm | 0,65 l/s | 1,90 l/s |
| D 110 mm (DN 100) |
1,00 l/s | 2,65 l/s |
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.
| D | 50 / 63 / 75 / 90 / 110 mm |
| l | 480 mm 1 |
| a | 112 mm |
| b | 280 mm |
| h | 186 mm |
| e | 240 mm |
| e1 | 166 mm |
| t | 3 mm |
| Folienaschluss (FA) | L 494 x B 484 mm |
| Rohrneigung 5 ° | |
1 Sonderlängen auf Anfrage lieferbar
Lieferung erfolgt im Karton, VE 1 Stück
