Speier BIT

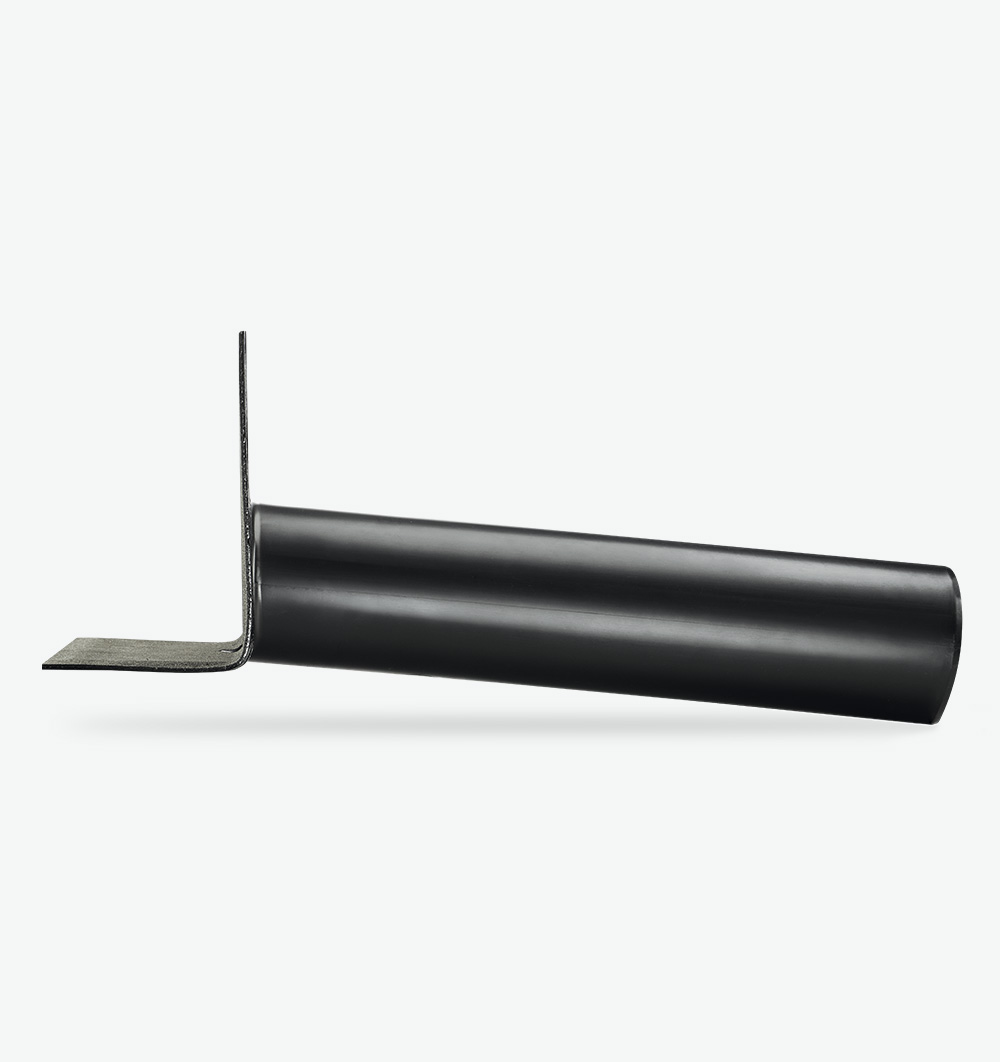

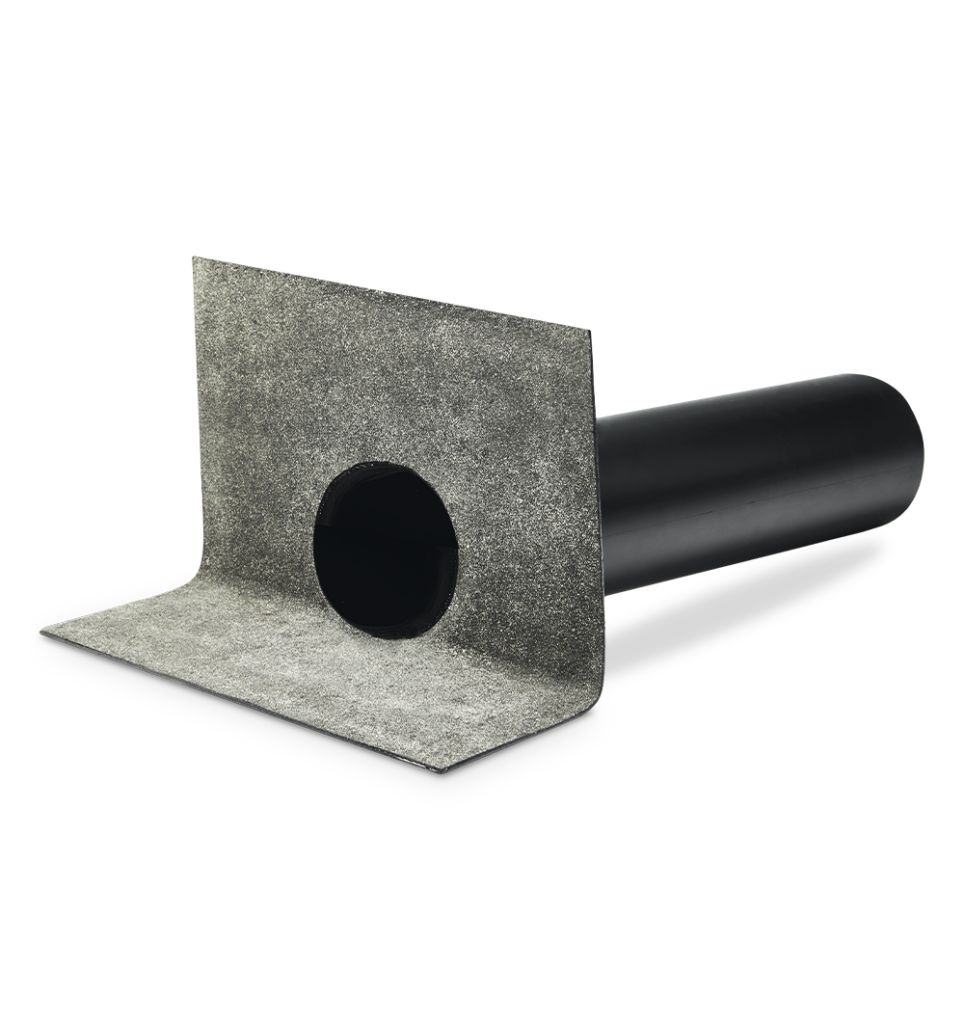

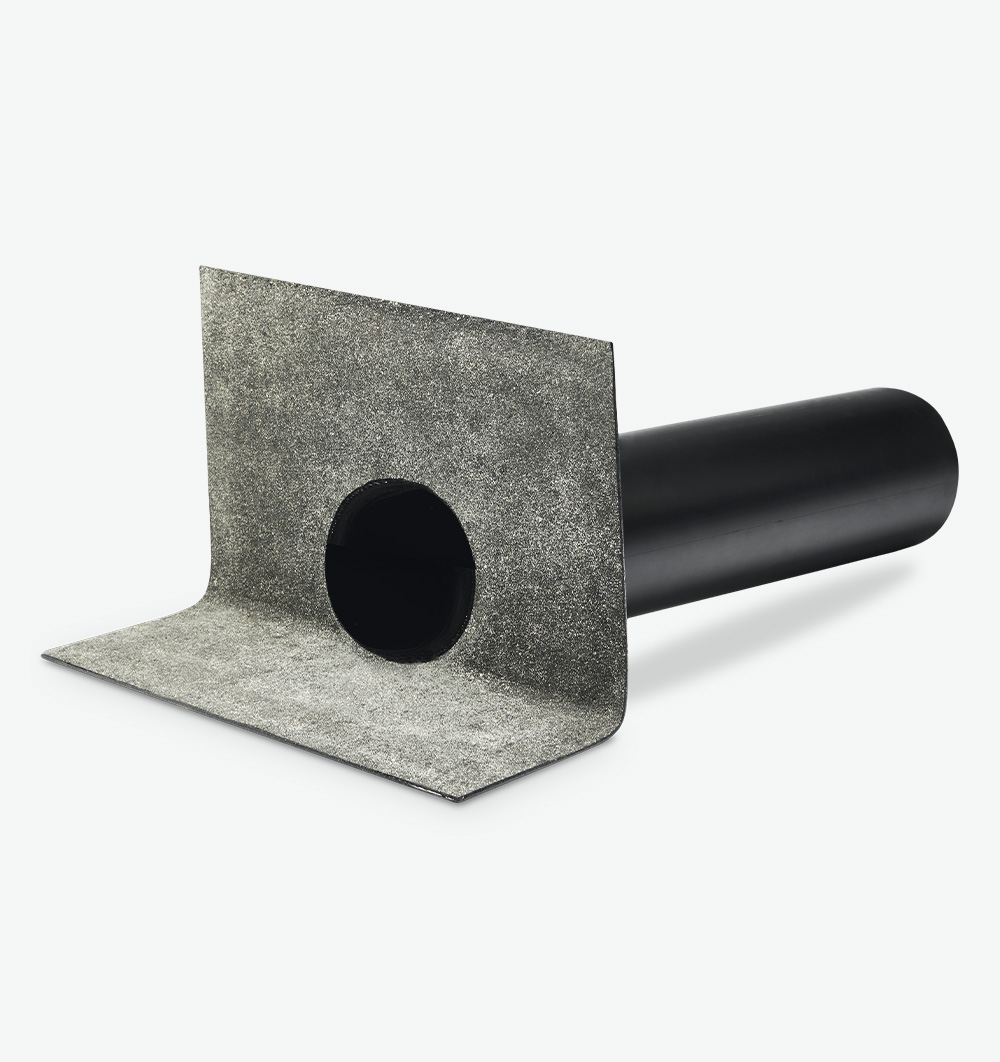

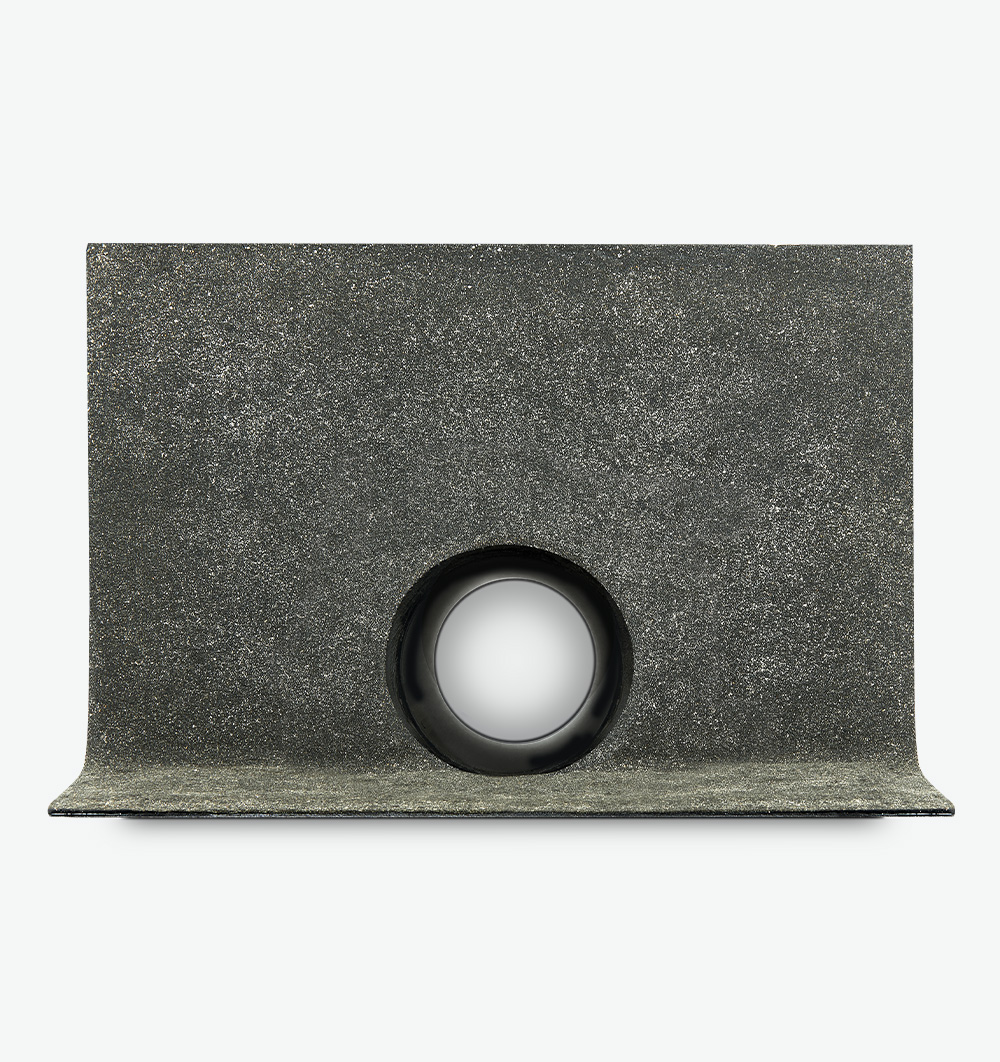

Formteil für horizontale Entwässerung durch die Attika. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder Freistrahl. Beim Einbau zur Notentwässerung ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC, FPO/PP 1 und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Varianten
| Material | Technische Angaben 2 | |
|---|---|---|
| BIT Besandet |
Mit Bitumenanschlussmanschette, Rohrlänge 480 mm 1 |
D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 90 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
0,51 l/s | 1,31 l/s |
| D 63 mm | k. A. | k. A. |
| D 75 mm (DN 70) |
0,65 l/s | 1,65 l/s |
| D 90 mm | 0,65 l/s | 1,90 l/s |
| D 110 mm (DN 100) |
1,00 l/s | 2,65 l/s |
| D 125 mm (DN 125) |
1,00 l/s | 2,80 l/s |
Zertifizierungen
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.
Technische Zeichnungen
Technische Daten
| D | 50 / 63 / 75 / 90 / 110 / 125 mm 2 | ||
| l | 480 mm 1 | e | 240 mm |
| a | 112 mm | e1 | 166 mm |
| b | 280 mm | e2 | 92 mm |
| h | 186 mm | t | 3 mm |
| Rohrneigung 5 ° | |||
1 Sonderlängen auf Anfrage lieferbar
2 Achtung: Bitte beachten Sie, dass die technischen Maße, sowie visuelle Darstellung von der Abbildung abweichen kann
Lieferbare Größen
- D 50 mm (DN 50)
- D 63 mm
- D 75 mm (DN 70)
- D 90 mm
- D 110 mm (DN 100)
- D 125 mm (DN 125) 1
1 Achtung: Bitte beachten Sie, dass die technischen Maße, sowie visuelle Darstellung von der Abbildung abweichen kann
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Hinweis
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Material
Varianten PVC, FPO/PP 1 und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Varianten
| Material | Technische Angaben 2 | |
|---|---|---|
| BIT Besandet |
Mit Bitumenanschlussmanschette, Rohrlänge 480 mm 1 |
D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 90 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
0,51 l/s | 1,31 l/s |
| D 63 mm | k. A. | k. A. |
| D 75 mm (DN 70) |
0,65 l/s | 1,65 l/s |
| D 90 mm | 0,65 l/s | 1,90 l/s |
| D 110 mm (DN 100) |
1,00 l/s | 2,65 l/s |
| D 125 mm (DN 125) |
1,00 l/s | 2,80 l/s |
Zertifizierungen
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.
Technische Zeichnungen
Technische Daten
| D | 50 / 63 / 75 / 90 / 110 / 125 mm 2 | ||
| l | 480 mm 1 | e | 240 mm |
| a | 112 mm | e1 | 166 mm |
| b | 280 mm | e2 | 92 mm |
| h | 186 mm | t | 3 mm |
| Rohrneigung 5 ° | |||
1 Sonderlängen auf Anfrage lieferbar
2 Achtung: Bitte beachten Sie, dass die technischen Maße, sowie visuelle Darstellung von der Abbildung abweichen kann
Lieferbare Größen
- D 50 mm (DN 50)
- D 63 mm
- D 75 mm (DN 70)
- D 90 mm
- D 110 mm (DN 100)
- D 125 mm (DN 125) 1
1 Achtung: Bitte beachten Sie, dass die technischen Maße, sowie visuelle Darstellung von der Abbildung abweichen kann
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Downloads
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
