NEU
Mit XL-Bitumenmanschette – für mühelosen Anschluss an die Dachbahn!

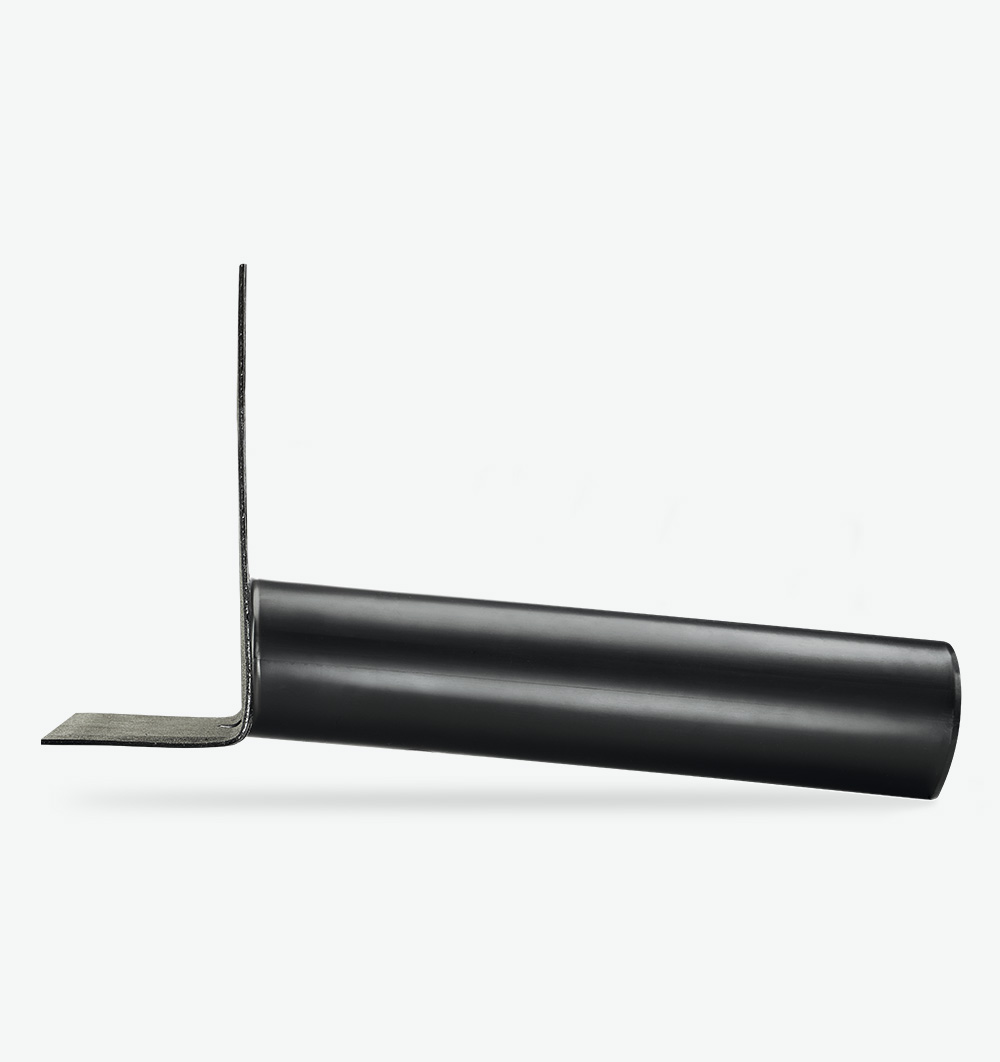

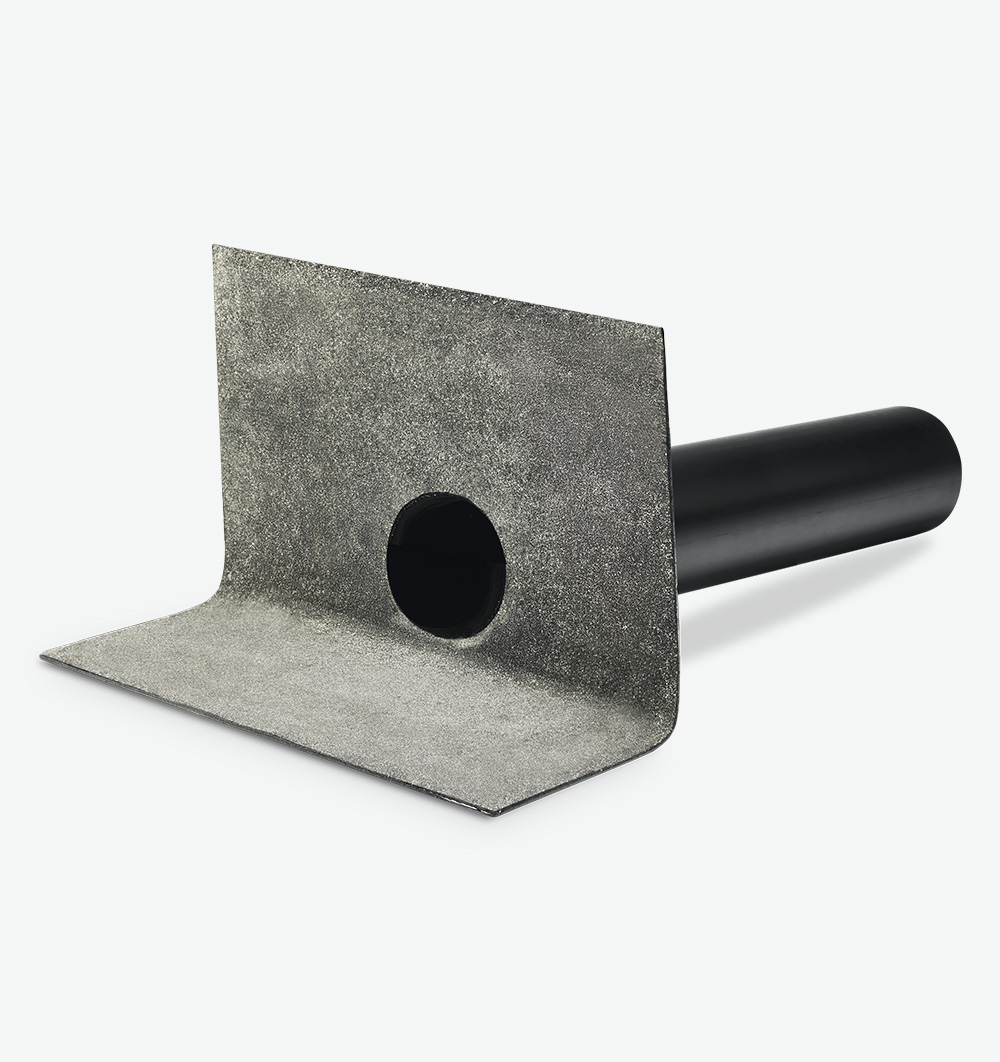

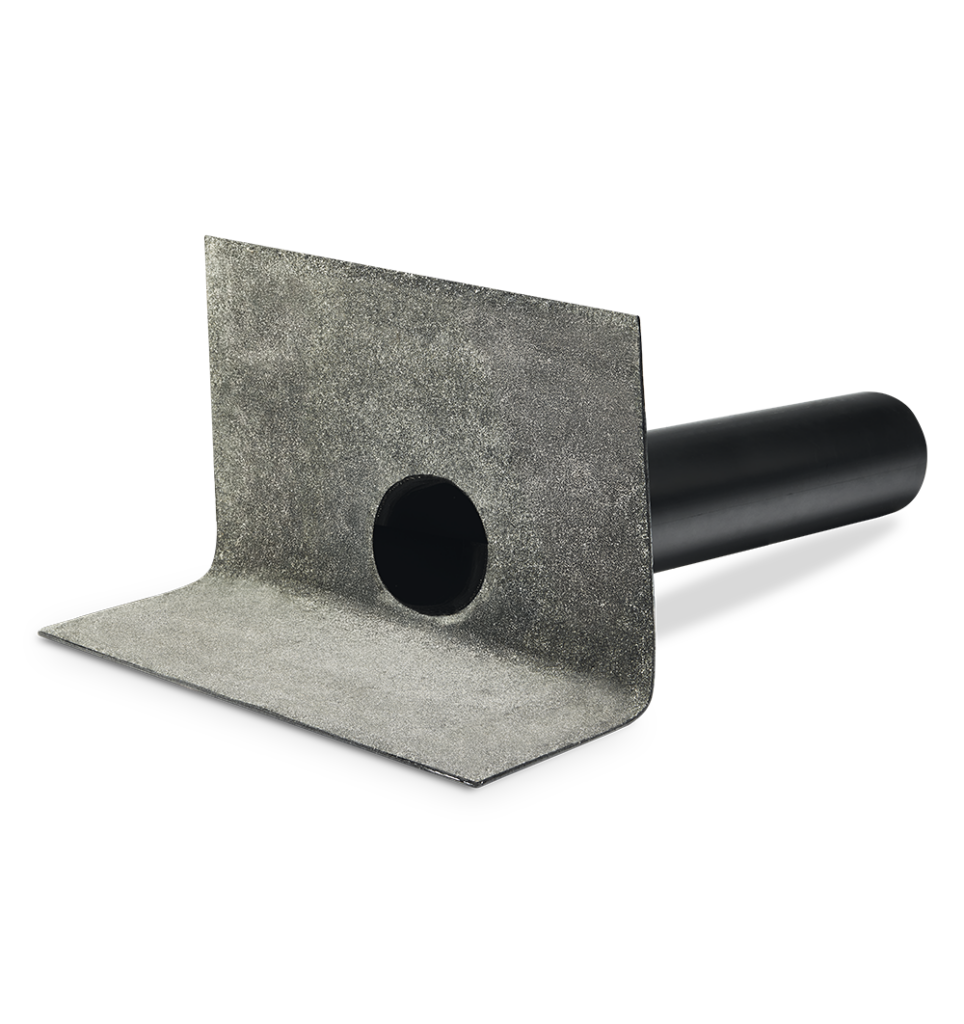

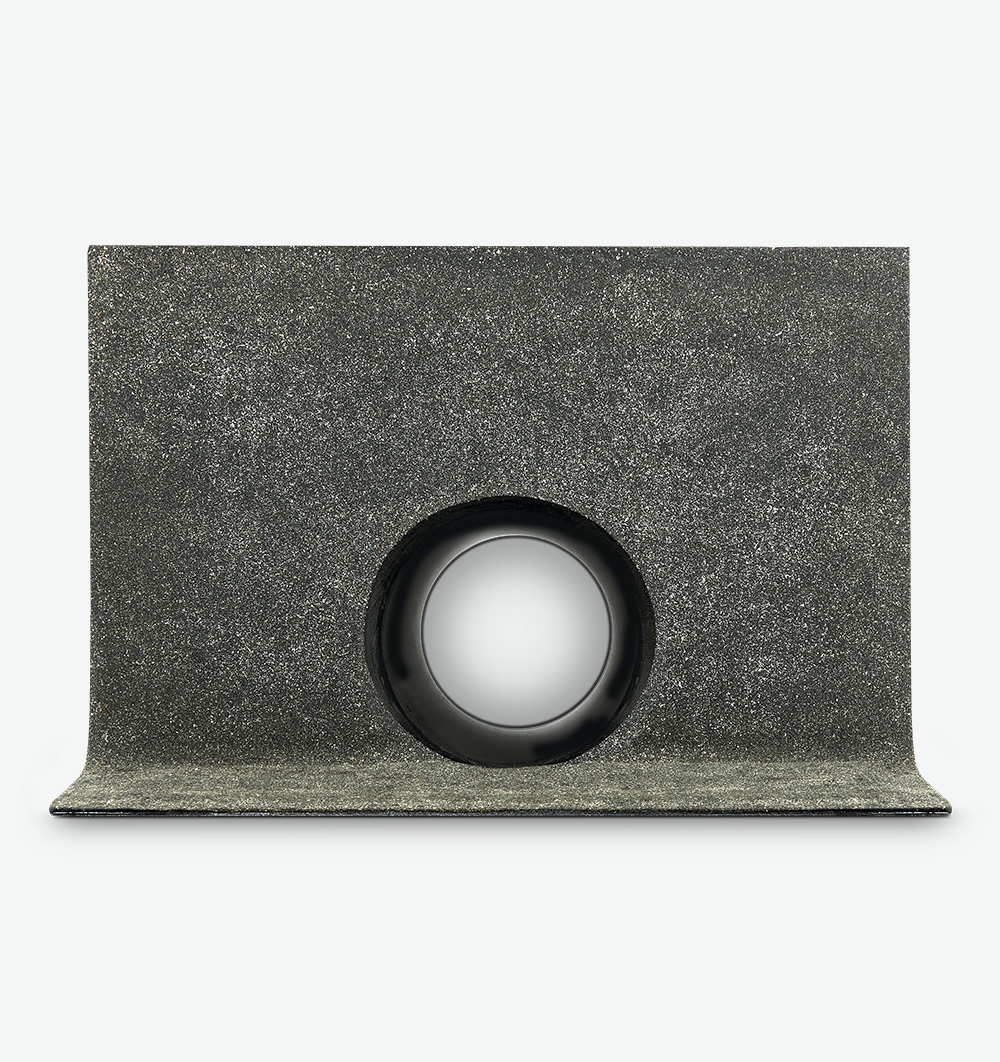

Formteil mit aufkaschierter Bitumenanschluss-Manschette für die horizontale Entwässerung durch die Attika. Die großen Abmessungen von 470 x 500 mm gewährleisten einen noch sicheren Anschluss bei allen Einbausituationen. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder Freistrahl. Beim Einbau zur Notentwässerung ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
FPO/PP modifiziert mit fest aufkaschierter Bitumenanschlussmanschette. Das Material ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
| Material | Technische Angaben 2 | |
|---|---|---|
| BIT Besandet |
Mit Bitumenanschlussmanschette (470 x 500 mm), Rohrlänge 480 mm 1 |
D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 90 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch mit Anstauring lieferbar
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
0,51 l/s | 1,31 l/s |
| D 75 mm (DN 70) |
0,65 l/s | 1,65 l/s |
| D 90 mm | 0,65 l/s | 1,90 l/s |
| D 110 mm (DN 100) |
1,00 l/s | 2,65 l/s |
| D 125 mm (DN 125) |
1,00 l/s | 2,80 l/s |
Entwässerungsleistung wurde beim TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inkl. Lippendichtung.
| D | 50 / 63 / 75 / 90 / 110 / 125 mm | ||
| l | 480 mm 1 | h | 186 mm |
| a | 112 mm | e | 240 mm |
| b | 280 mm | e1 | 166 mm |
| Bitumen- anschluss (BA) |
L 470 x B 500 mm | e2 | 92 mm |
| t | 3 mm | ||
| Rohrneigung 5 ° | |||
1 Sonderlängen auf Anfrage lieferbar
Lieferung erfolgt im Karton, VE 1 Stück
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
