Der Stranglüfter dient der Be- und Entlüftung:
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Lüfter auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.
| Material | Technische Angaben |
Höhe | Hersteller | Folien- anschluss |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) |
654 mm Rohrlänge ober- / unterhalb Tablett 300 / 320 mm 1 |

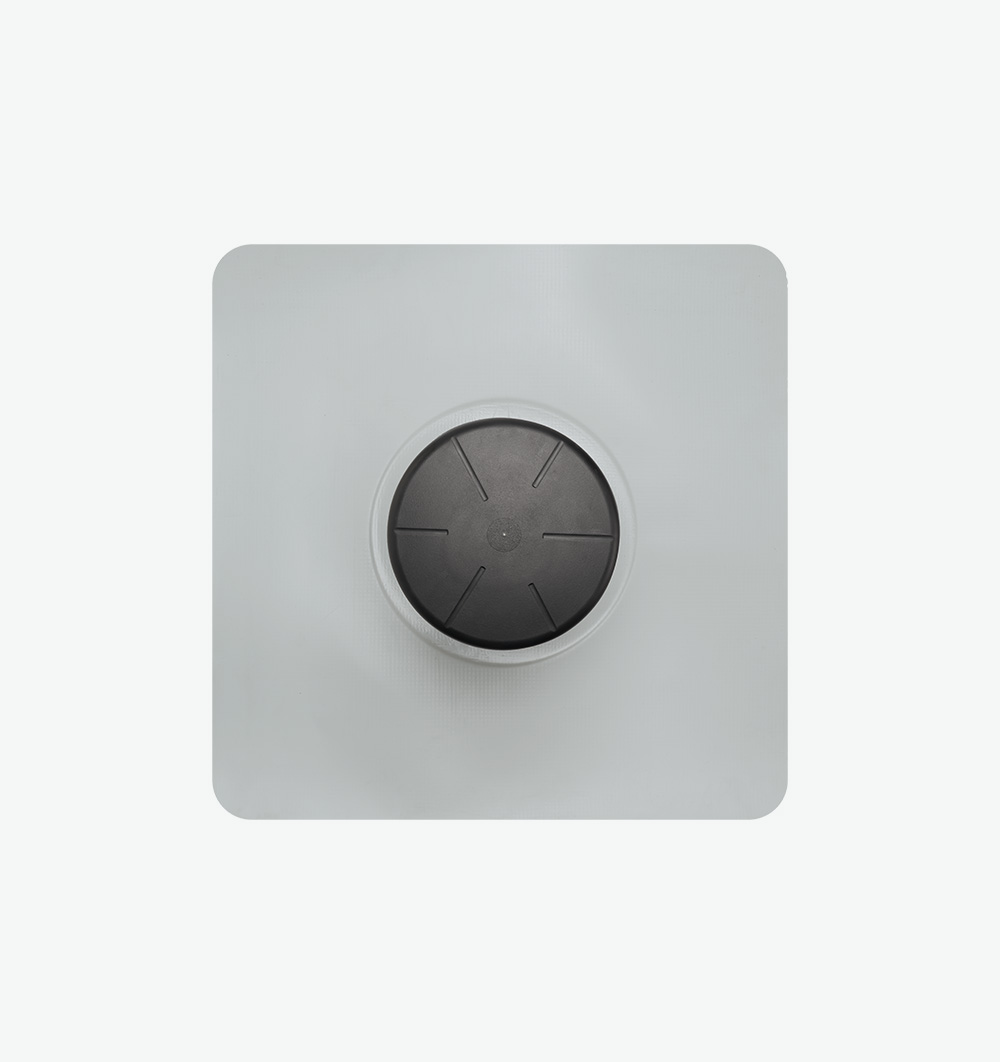

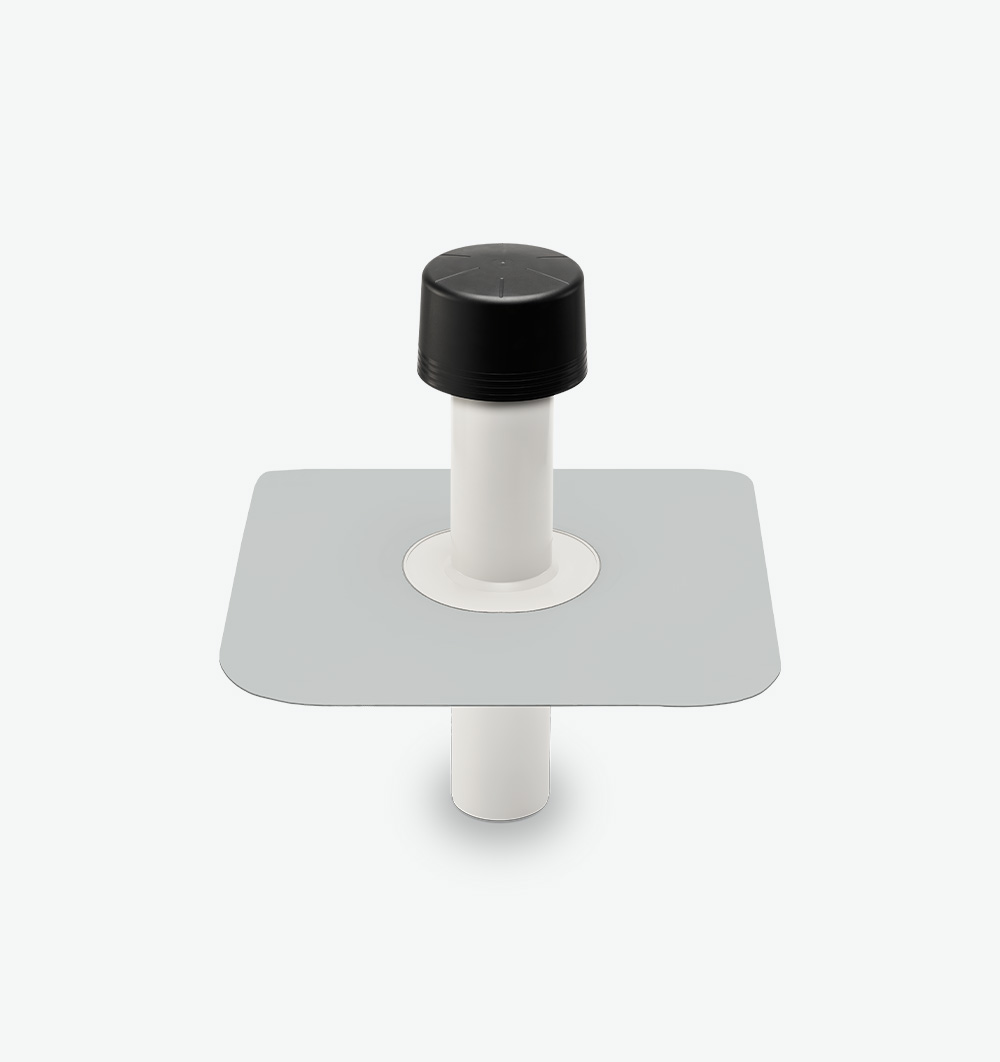

Bauder | Thermo- plan T, Silbergrau |
| D 110 mm (DN 100) |
||||
| D 125 mm (DN 125) |
||||
| D 160 mm (DN 150) |
1 Sonderlängen auf Anfrage lieferbar
| Material | Technische Angaben |
Höhe | Hersteller | Folien- anschluss |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) |
654 mm Rohrlänge ober- / unterhalb Tablett 300 / 320 mm 1 |

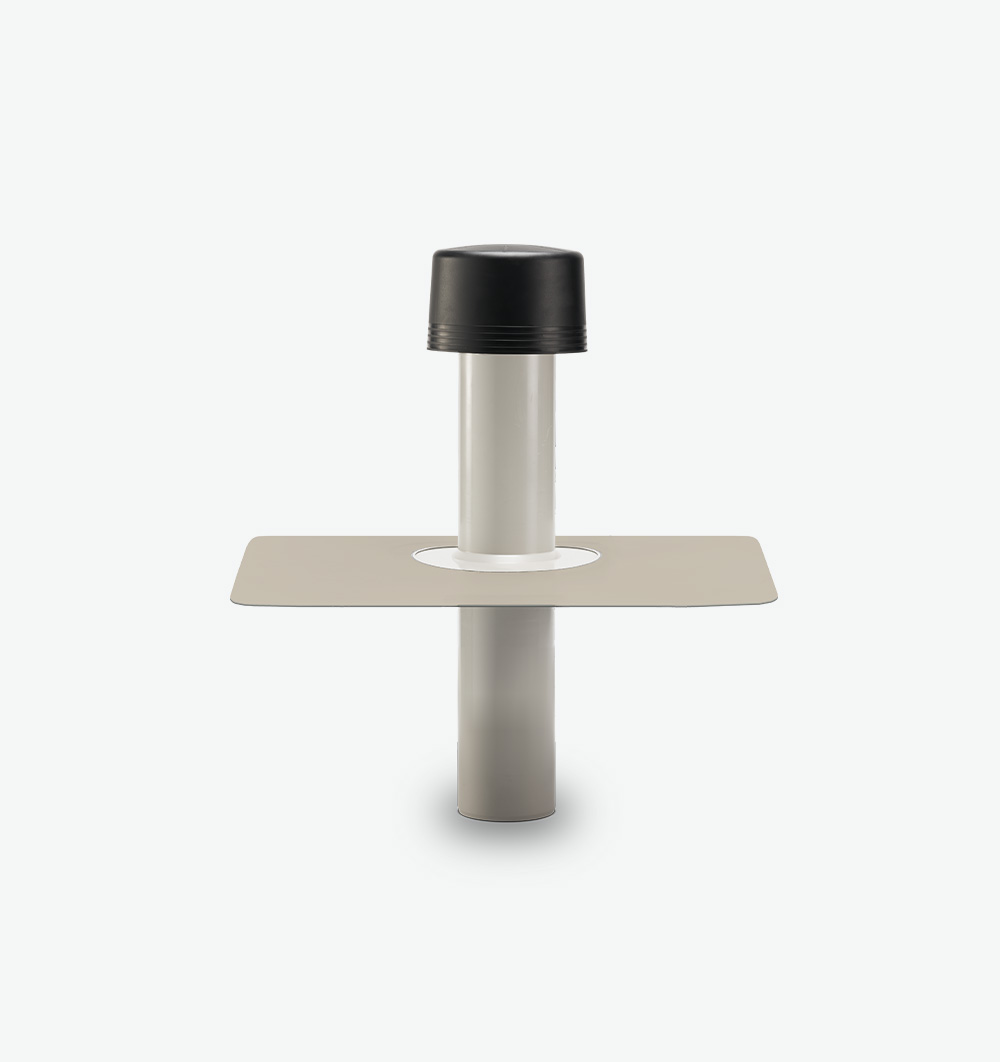

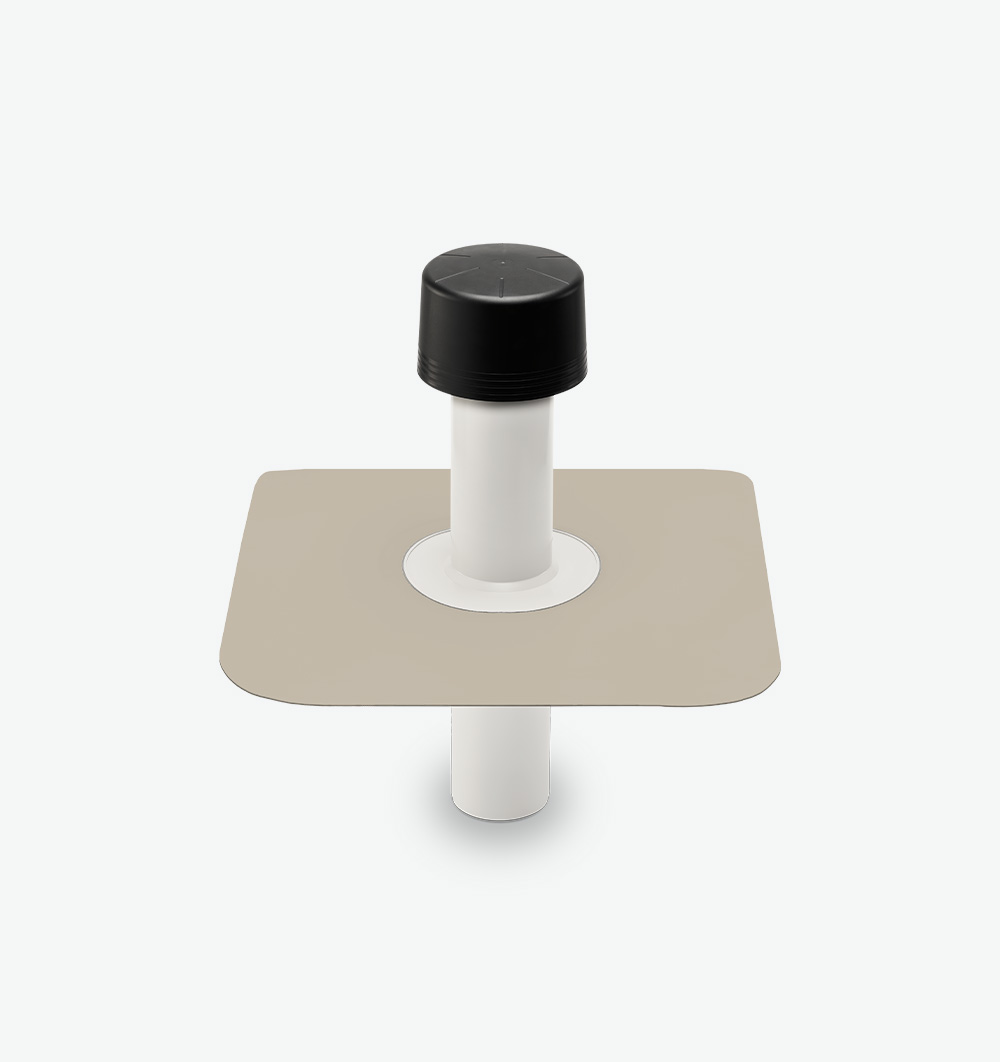

Sika | Sarnafil TS77, Beige |
| D 110 mm (DN 100) |
||||
| D 125 mm (DN 125) |
||||
| D 160 mm (DN 150) |
1 Sonderlängen auf Anfrage lieferbar
| Material | Technische Angaben |
Höhe | Hersteller | Folien- anschluss |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) |
654 mm Rohrlänge ober- / unterhalb Tablett 300 / 320 mm 1 |
Sika | Sarnafil TS77, Fenstergrau |
| D 110 mm (DN 100) |
||||
| D 125 mm (DN 125) |
||||
| D 160 mm (DN 150) |
1 Sonderlängen auf Anfrage lieferbar
| Material | Technische Angaben |
Höhe | Hersteller | Folien- anschluss |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) |
654 mm Rohrlänge ober- / unterhalb Tablett 300 / 320 mm 1 |

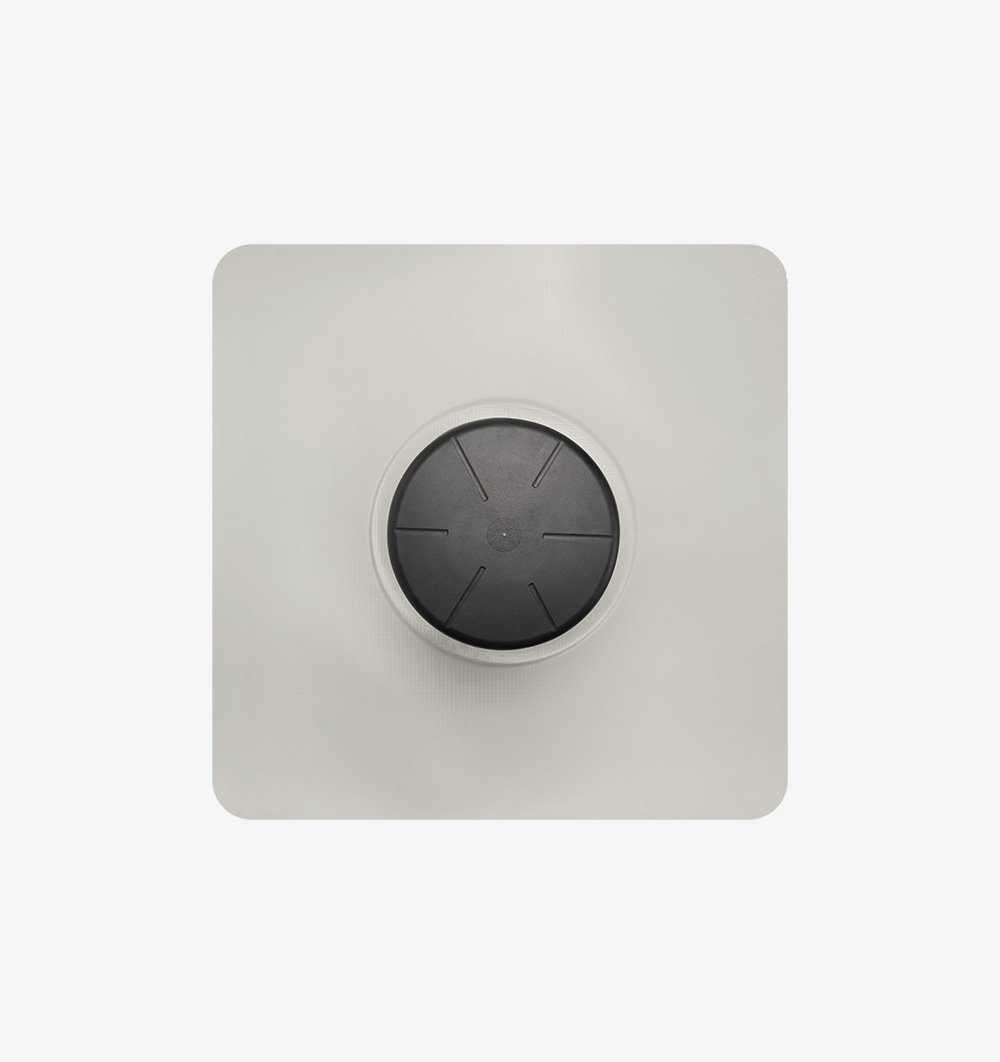

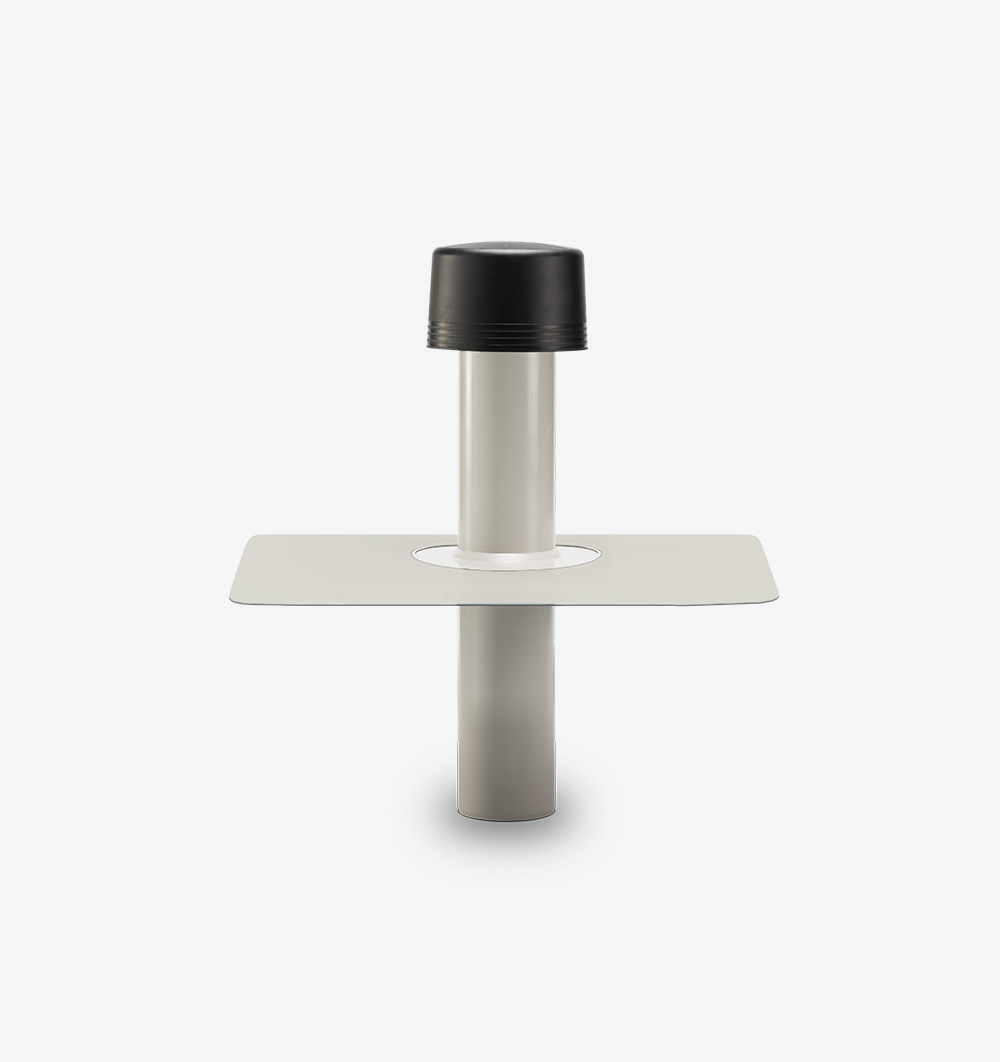

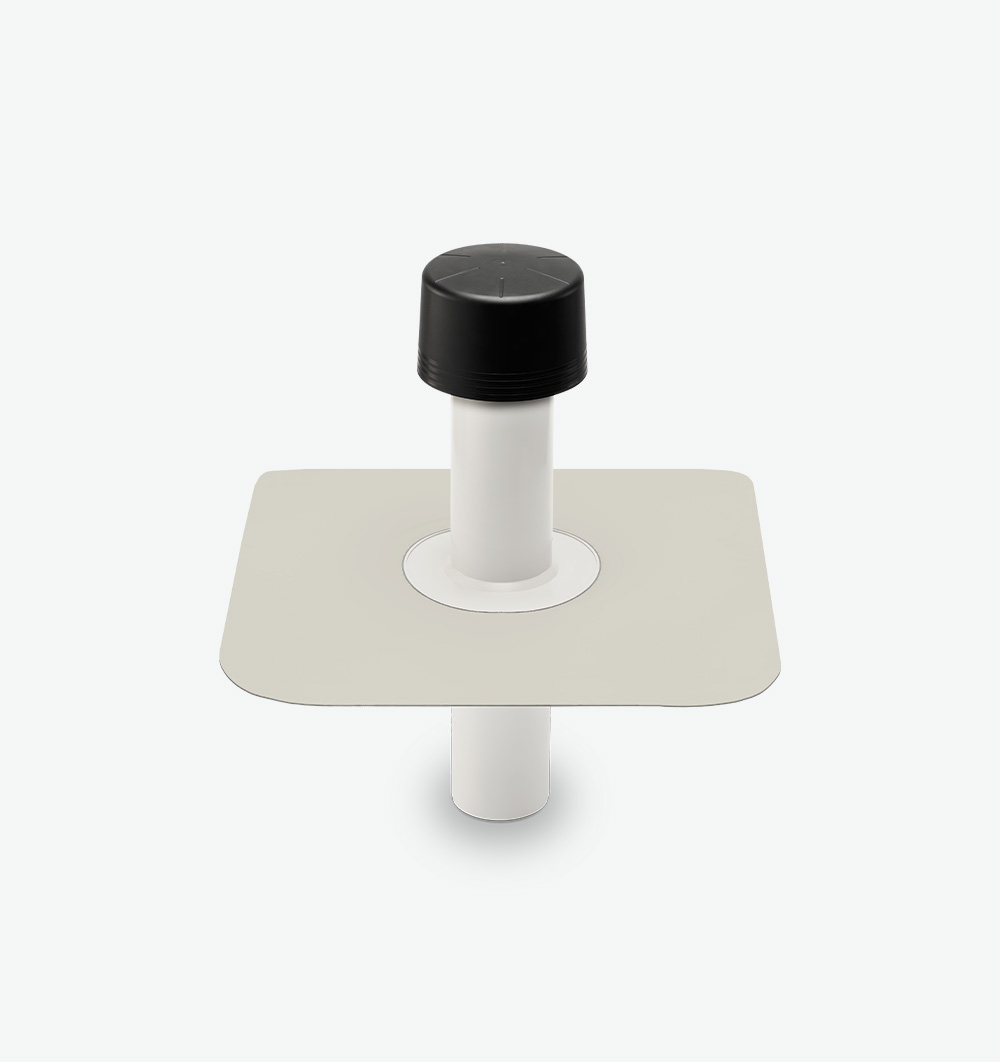

Soprema | FLAGON Premio, Sandgrau |
| D 110 mm (DN 100) |
||||
| D 125 mm (DN 125) |
||||
| D 160 mm (DN 150) |
1 Sonderlängen auf Anfrage lieferbar

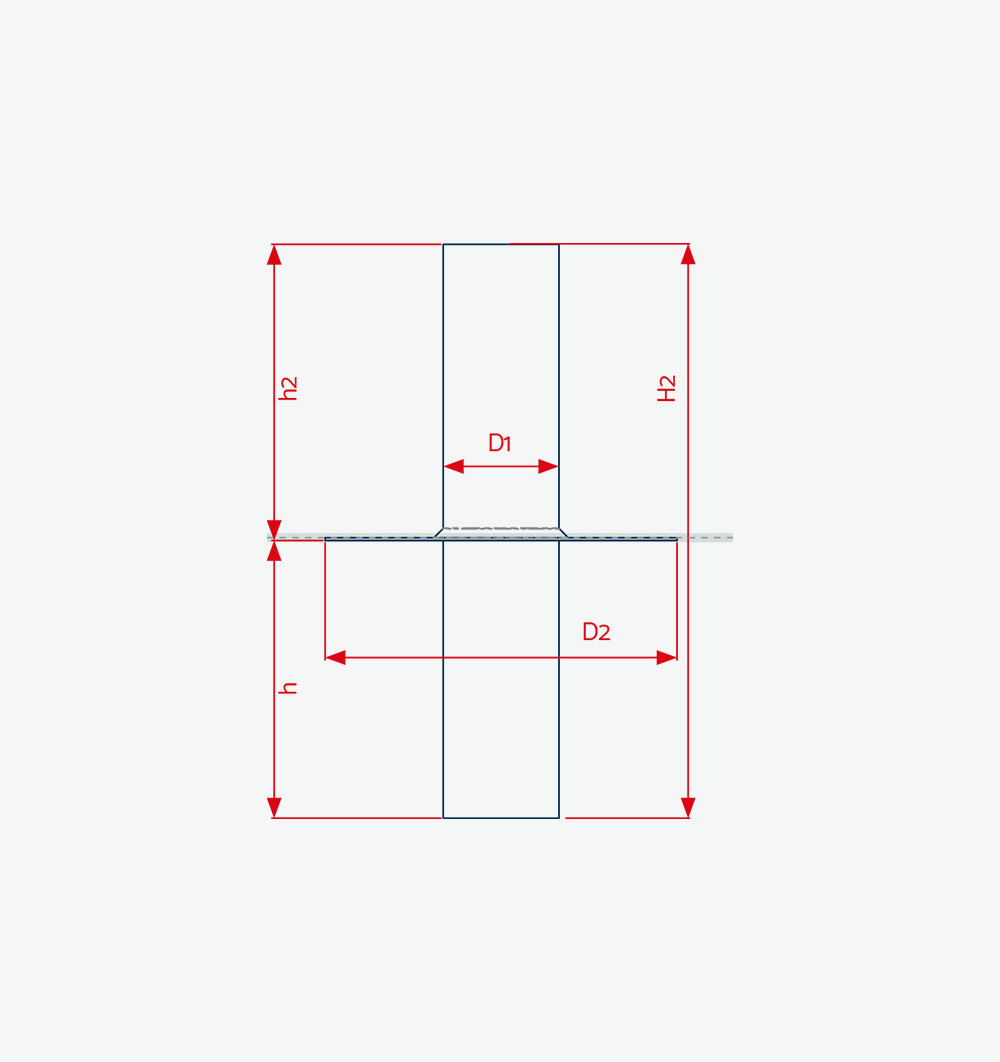

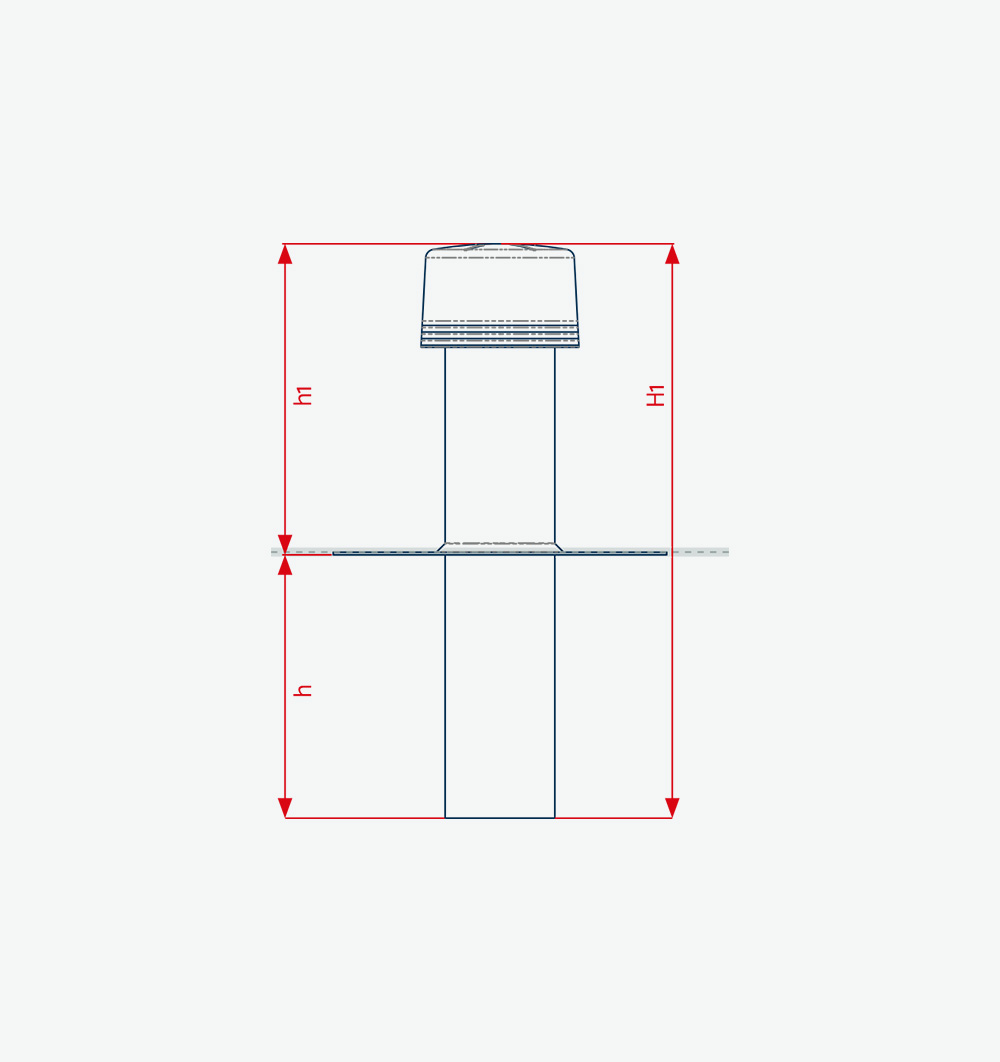

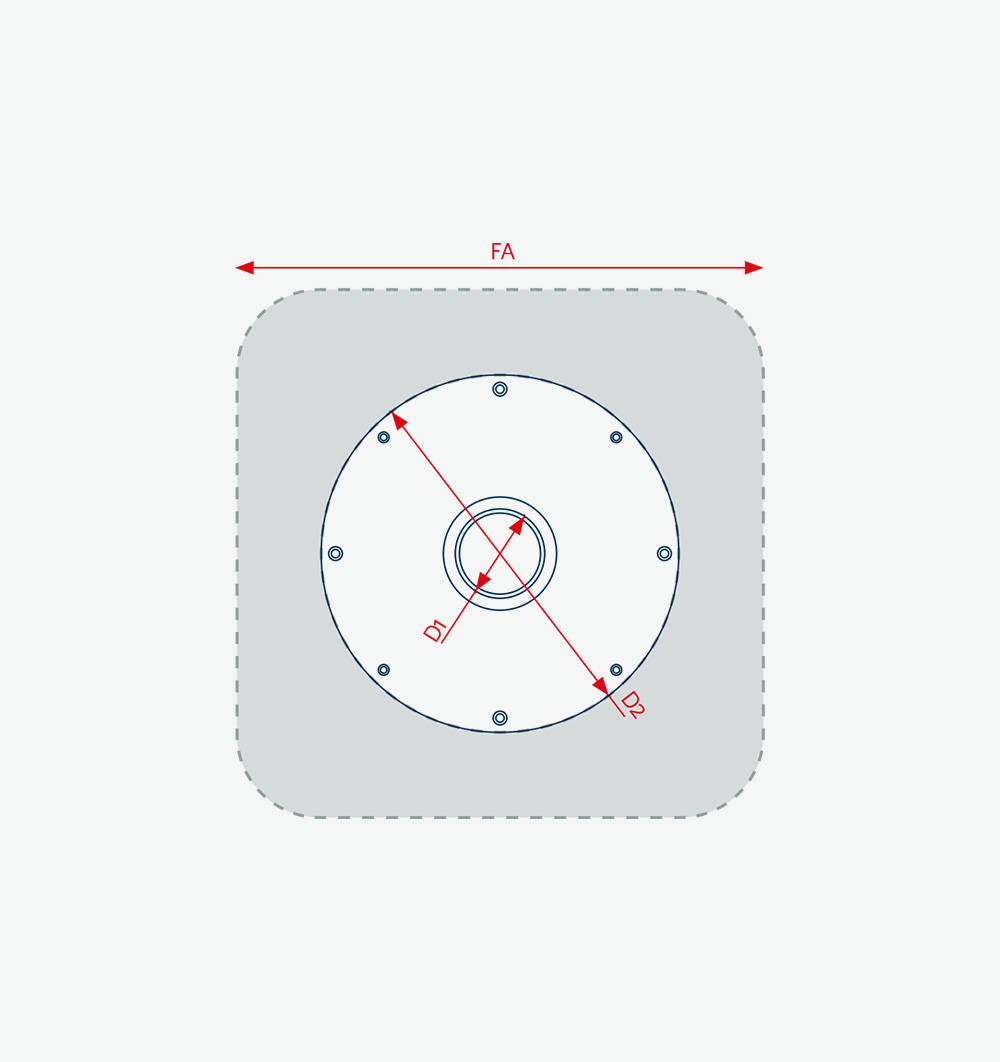

| H1 (mit Kappe) 1 | 654 mm | |
| H2 (ohne Kappe) 1 | 620 mm | |
| D1 (D Rohr) | DN 70 / DN 100 / DN 125 / DN 150 | |
| D2 (D Platte) | bei Größe DN 70 = 300 mm bei allen anderen = 380 mm |
|
| h1 (mit Kappe) | 354 mm | |
| h2 (ohne Kappe) | 320 mm | |
| h | 300 mm | |
| Folienanschluss (FA) | D 75 mm (DN 70) | L 500 x B 500 mm |
| D 110 mm (DN 100) bis D 160 mm (DN 150) |
L 580 x B 580 mm | |
1 Sonderlängen auf Anfrage lieferbar
Lieferung erfolgt im Karton, VE 1 Stück
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
